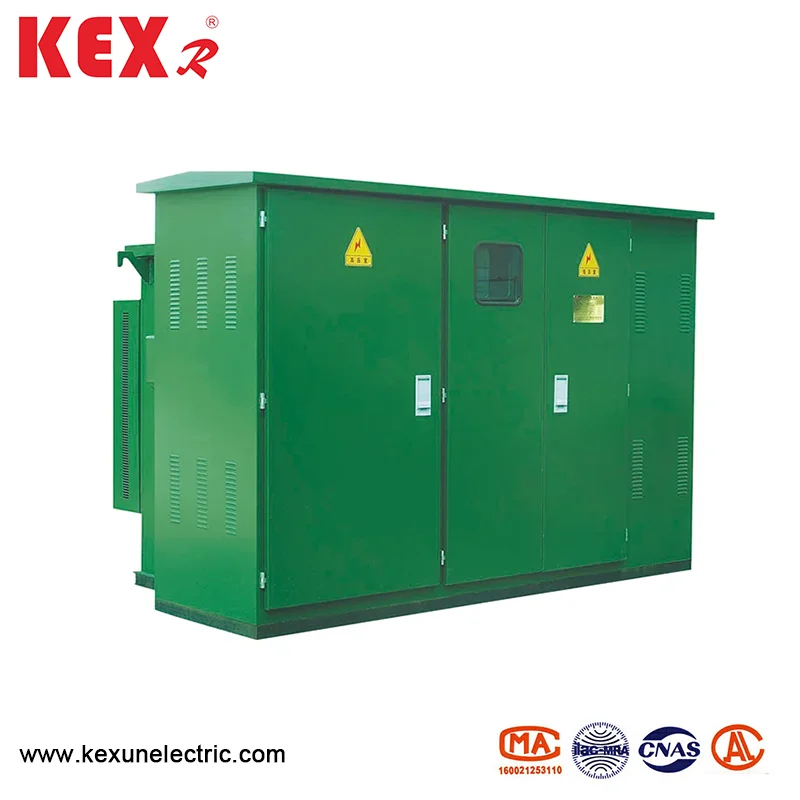

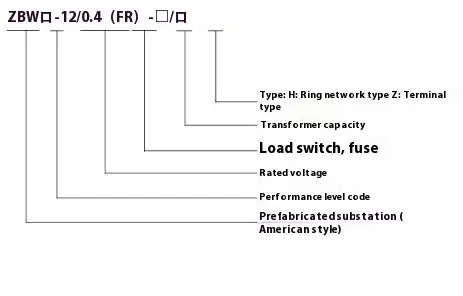

క్యాబినెట్ యొక్క నిర్మాణం

Lay మొత్తం లేఅవుట్

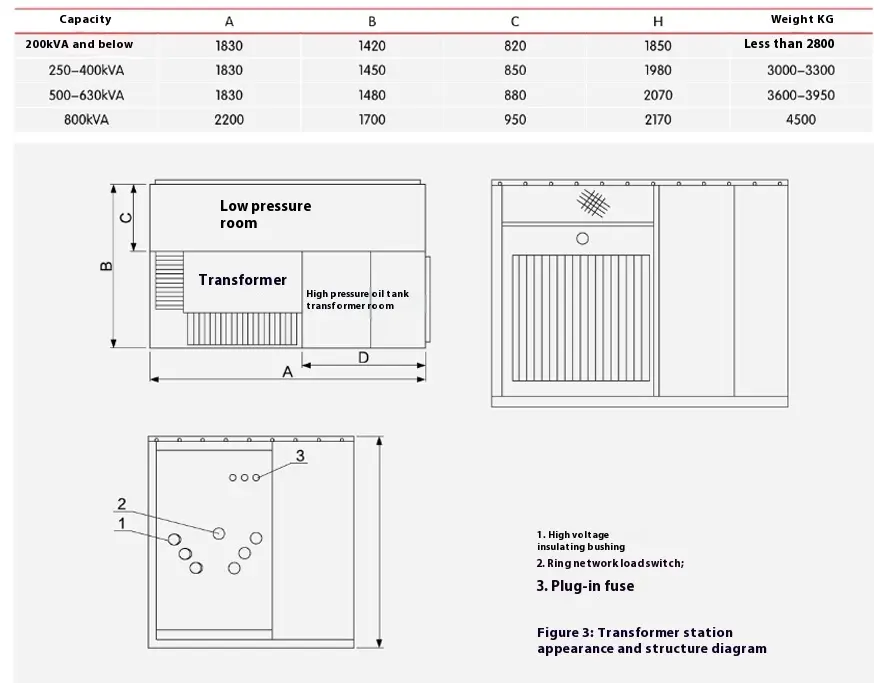

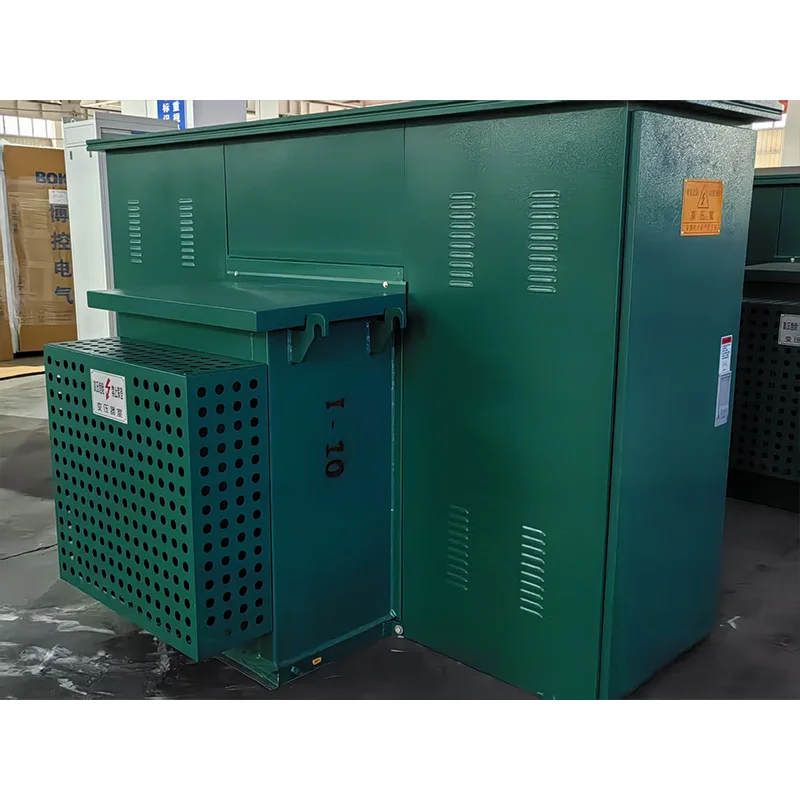

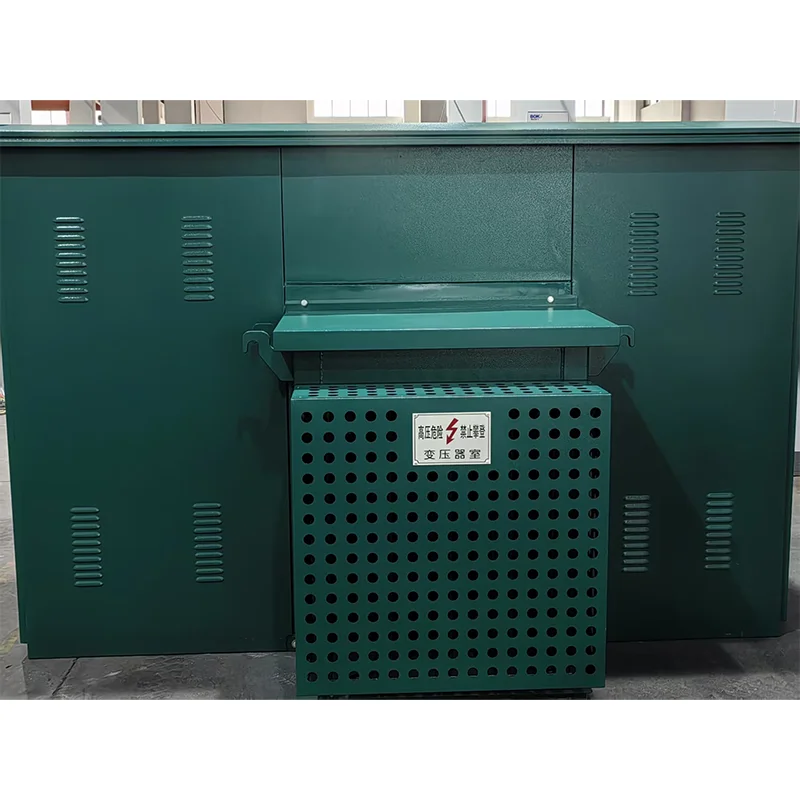

10 కెవి ప్రీ-ఇన్‌స్టాల్ చేసిన అమెరికన్ బాక్స్ టైప్ క్యాబినెట్ యొక్క రూపాన్ని మరియు నిర్మాణం గణాంకాలు 2 మరియు 3 లలో చూపించబడ్డాయి. ఆయిల్ ట్యాంక్ రెండు భాగాలుగా విభజించబడింది, పై భాగం అధిక పీడన ఆయిల్ ట్యాంక్, మరియు దిగువ భాగం ట్రాన్స్ఫార్మర్ ఆయిల్ ట్యాంక్. రెండు భాగాలు విద్యుత్తుతో మాత్రమే అనుసంధానించబడి, నూనె నిరోధించబడుతుంది. స్కీమాటిక్ రేఖాచిత్రం మూర్తి 1 లో చూపబడింది, దీనిలో "I" మరియు "I" పంక్తులు లూప్ నెట్‌వర్క్ ఫీడర్లు, "LL" శాఖలు ట్రాన్స్ఫార్మర్ శాఖలు, మరియు "V" తక్కువ-వోల్టేజ్ అవుట్పుట్. రింగ్ నెట్‌వర్క్ విద్యుత్ సరఫరా వ్యవస్థ మరియు టెర్మినల్ సిస్టమ్ రెండింటిలోనూ క్యాబినెట్‌ను ఉపయోగించవచ్చు మరియు మార్పిడి చాలా సౌకర్యవంతంగా ఉంటుంది. లైన్ యొక్క ఫీడ్ మరియు "Lⅲ" బ్రాంచ్ రింగ్ నెట్‌వర్క్ యొక్క లోడ్ స్విచ్‌తో మార్చబడుతుంది. అదే సమయంలో, ట్రాన్స్ఫార్మర్ యొక్క అధిక-వోల్టేజ్ వైపు యొక్క ఇన్కమింగ్ టెర్మినల్ షార్ట్-సర్క్యూట్ లోపం మరియు ఓవర్లోడ్ మరియు శాఖ యొక్క ఉష్ణోగ్రత రక్షణను రక్షించడానికి బ్యాకప్ ప్రొటెక్షన్ ఫ్యూజులు మరియు ప్లగ్-ఇన్ ఫ్యూజులు కలిగి ఉంటుంది. అదే సమయంలో, అధిక-వోల్టేజ్ డిస్ప్లే పరికరాలు మరియు మెరుపు అరెస్టర్లు కూడా వ్యవస్థాపించవచ్చు. ట్రాన్స్ఫార్మర్ యొక్క తక్కువ-వోల్టేజ్ ముగింపు మీటర్ మరియు తక్కువ-వోల్టేజ్ సర్క్యూట్ బ్రేకర్ గుండా వెళ్ళిన తరువాత అవుట్పుట్.

ట్రాన్స్ఫార్మర్

ముందే ఇన్‌స్టాల్ చేయబడిన అమెరికన్ బాక్స్ రకం క్యాబినెట్ తక్కువ నష్టం, తక్కువ ఉష్ణోగ్రత పెరుగుదల మరియు తక్కువ శబ్దంతో S11 సిరీస్ మూడు-దశల చమురు-ఇచెడ్ ట్రాన్స్‌ఫార్మర్‌ను అవలంబిస్తుంది. పూర్తిగా సీలు చేసిన నిర్మాణం తేమ వల్ల కలిగే వాయు కాలుష్యం మరియు ఇన్సులేషన్ క్షీణతను సమర్థవంతంగా వేరు చేస్తుంది. ఆయిల్ ట్యాంక్ షెల్ యొక్క ముడతలు పెట్టిన షీట్ వేడి వెదజల్లడం మరియు శీతలీకరణ యొక్క విధులను కలిగి ఉంటుంది మరియు అంతర్గత ఒత్తిడిని సమర్థవంతంగా తగ్గిస్తుంది.

◆ రెండు-స్టేషన్ టెర్మినల్ లోడ్ స్విచ్

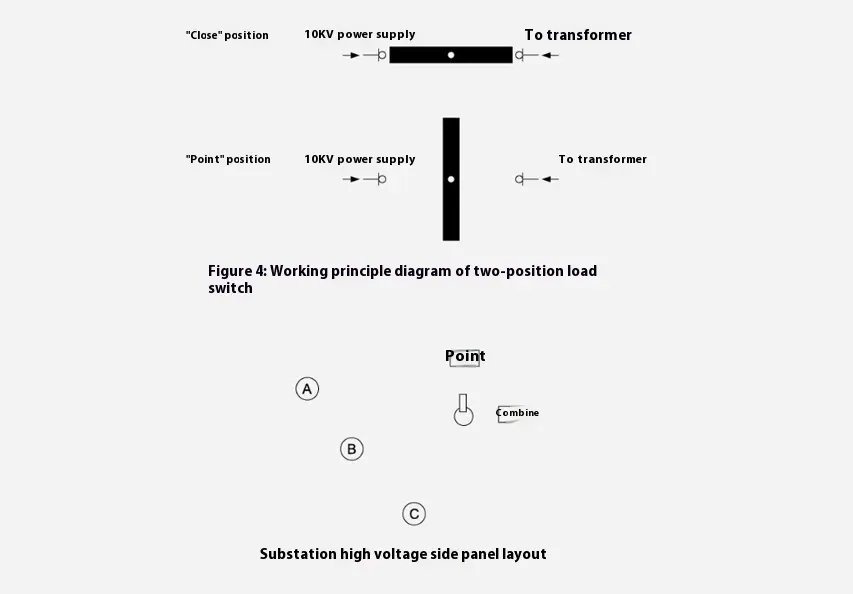

దీని నిర్మాణ రేఖాచిత్రం మూర్తి 4 లో చూపబడింది, దీనిలో "I" హై-వోల్టేజ్ ఇన్కమింగ్ టెర్మినల్‌కు అనుసంధానించబడి ఉంది. ఆపరేషన్ సమయంలో, వినియోగదారు ప్రత్యేక ఆపరేటింగ్ హ్యాండిల్‌ను లోడ్ స్విచ్ యొక్క తిరిగే షాఫ్ట్‌లోకి చొప్పించి, 90 డిగ్రీల అపసవ్య దిశలో తిరుగుతుంది మరియు లోడ్ స్విచ్ "ఆఫ్" స్థానానికి మారుతుంది. టెర్మినల్ లోడ్ స్విచ్ టెర్మినల్ పవర్ సప్లై మోడ్‌లోని ట్రాన్స్ఫార్మర్ బ్రాంచ్‌ను మాత్రమే కత్తిరిస్తుంది లేదా ప్లగ్-ఇన్ ఫ్యూజ్ కోర్‌ను భర్తీ చేసేటప్పుడు పనిచేస్తుంది, కాబట్టి టెర్మినల్ నెగటివ్ లోడ్ స్విచ్‌లో రెండు స్థానాలు ఆఫ్ మరియు ఆన్ మాత్రమే ఉన్నాయి మరియు దాని చిన్న పరిమాణం కారణంగా ఆపరేటింగ్ ఫోర్స్ కూడా చిన్నది. ఆయిల్ ట్యాంక్‌లోని చమురు కాలుష్యాన్ని తగ్గించడానికి, ప్రెజర్ సైడ్ లోడ్‌ను తగ్గించడానికి లోడ్ స్విచ్‌ను ఆపరేట్ చేయడానికి ముందు వినియోగదారు తక్కువ-వోల్టేజ్ స్విచ్‌ను ఆపివేయాలని సూచించారు.

రక్షణ ఫ్యూజ్

ప్రీ-ఇన్‌స్టాల్ చేసిన అమెరికన్ బాక్స్ టైప్ క్యాబినెట్ యొక్క రక్షణ ఫ్యూజ్ ట్రాన్స్ఫార్మర్ బ్రాంచ్‌లోని ప్లగ్-ఇన్ ఫ్యూజ్‌తో సిరీస్‌లో అనుసంధానించబడి ఉంది (మూర్తి 2 లో R1 మరియు R2 చూడండి) పూర్తి-శ్రేణి రక్షణ ఫ్యూజ్‌ను ఏర్పరుస్తుంది. క్యాబినెట్ లోపల షార్ట్-సర్క్యూట్ లోపం ఉన్నప్పుడు మాత్రమే ఇది వీస్తుంది, కాబట్టి బ్లోయింగ్ యొక్క సంభావ్యత చాలా తక్కువగా ఉంటుంది. ఇది ఎగువ ఆయిల్ ట్యాంక్‌లో వ్యవస్థాపించబడింది మరియు ఆయిల్ ట్యాంక్ నవీకరించబడాలంటే తెరవాలి.

Type రకం ఫ్యూజ్‌ను చొప్పించండి

దీని ద్రవీభవన కోర్ ద్వంద్వ సున్నితత్వం (ఉష్ణోగ్రత మరియు ప్రస్తుత) కలిగి ఉంటుంది, అనగా, లోడ్ వైపు విఫలమైనప్పుడు (ఓవర్‌లోడ్ లేదా అధిక ఉష్ణోగ్రత) ఇది కరుగుతుంది. ప్లగ్-ఇన్ ఫ్యూజ్ మరియు బ్యాకప్ ప్రొటెక్షన్ ఫ్యూజ్ సిరీస్‌లో ఉపయోగించబడతాయి, ఇవి మొత్తం పరిధిని చిన్న కరెంట్ (అనేక సార్లు) నుండి పెద్ద కరెంట్ (అనేక పదుల కిలోంపెరెస్) వరకు రక్షించగలవు మరియు గరిష్ట బ్రేకింగ్ కరెంట్ 50KA.

గమనిక.

1. పట్టికలో జాబితా చేయబడిన అన్నీ ఫ్యూజ్‌ల రేటింగ్‌లు. ముందుగా వ్యవస్థాపించిన అమెరికన్ బాక్స్ రకం క్యాబినెట్ లోపల షార్ట్ సర్క్యూట్ లోపం ఉన్నప్పుడు మాత్రమే బ్యాకప్ రక్షణ ఫ్యూజ్ ఎగిరిపోతుంది.

2. ఎంచుకున్న ట్రాన్స్ఫార్మర్ DYN11 యొక్క కనెక్షన్ మోడ్‌కు మాత్రమే అనుకూలంగా ఉంటుంది.

3. చొప్పించిన ఫ్యూజ్‌ని ఎన్నుకునేటప్పుడు, ట్రాన్స్ఫార్మర్ యొక్క పూర్తి సామర్థ్యం గల ప్రవాహాన్ని 300 లలోపు 3-4 రెట్లు కరిగించాలని పరిగణించాలి మరియు అదే సమయంలో, 0.1S ఉపయోగించినప్పుడు ట్రాన్స్ఫార్మర్ యొక్క పూర్తి సామర్థ్య ప్రవాహం కరిగించరాదని సంతృప్తి చెందాలి.

4. IEC ప్రమాణాల ప్రకారం, ఫ్యూజ్ -25 ℃ ~+40 of యొక్క రాజకీయ పరిధిలో పని చేస్తుంది. చమురు ఉష్ణోగ్రత +40 కంటే ఎక్కువగా ఉన్నప్పుడు, ప్రతి 1 ℃ పెరుగుదలకు ఫ్యూజ్ యొక్క రేట్ ప్రవాహం 1% తగ్గించాలి.

◆ మోచేయి రకం మరియు "టి" టైప్ కేబుల్ హెడ్

12 కెవి ముందే వ్యవస్థాపించిన అమెరికన్ బాక్స్ రకం క్యాబైన్ యొక్క అధిక-వోల్టేజ్ ఇన్కమింగ్ మరియు అవుట్గోయింగ్ పంక్తులు కేబుల్ మరియు అవుట్గోయింగ్ పంక్తులను స్వీకరించండి మరియు అధిక-వోల్టేజ్ విద్యుత్ సరఫరా చమురు ట్యాంక్ నుండి ఎపోక్సీ-కాస్ట్ ఇన్సులేటింగ్ స్లీవ్ల ద్వారా దారితీస్తుంది. ఫ్యాక్టరీ యొక్క పరీక్ష మరియు వినియోగదారు అంగీకార పరీక్షను సులభతరం చేయడానికి, ఇన్సులేటింగ్ స్లీవ్‌లు 10 కెవి పవర్ ఫ్రీక్వెన్సీని తట్టుకునే సామర్థ్యాన్ని కలిగి ఉంటాయి, వోల్టేజ్ మరియు మెరుపు ప్రేరణ వోల్టేజ్‌ను తట్టుకుంటుంది. కేబుల్ హెడ్‌ను ఇన్‌స్టాల్ చేయడానికి ముందు, వినియోగదారు మెరుపు అరెస్టర్లు కావాడో లేదో తెలుసుకోవడం అవసరం. అవసరమైతే, లూప్ యొక్క ఇన్కమింగ్ మరియు అవుట్గోయింగ్ పంక్తుల వద్ద ఒక ఇన్సులేటింగ్ స్లీవ్లు డబుల్-పాస్ రకాన్ని అవలంబిస్తాయి మరియు మరొకటి సింగిల్-పాస్ రకాన్ని అవలంబిస్తుంది.

కేబుల్ విభాగానికి సరిపోయే మోచేయి లేదా టి-ఆకారపు కేబుల్ హెడ్‌ను ఎంచుకోండి, దాని లోపలి మరియు బయటి ఉపరితలాలు మరియు ఇన్సులేటింగ్ స్లీవ్ యొక్క ఉపరితలం అన్‌హైడ్రస్ ఇథనాల్‌తో శుభ్రం చేయండి, స్లీవ్ ఉపరితలంపై కొద్దిగా 7501 వాక్యూమ్ సిలికాన్ గ్రీజును వర్తించండి మరియు కేబుల్ వర్క్ ఏరియా యొక్క ప్రత్యేక సంస్థాపన స్పెసిఫికేషన్ల ప్రకారం ఇన్‌స్టాల్ చేయండి. డబుల్-పాస్ ఇన్సులేటింగ్ స్లీవ్ యొక్క మరొక చివరలో, అదే విధంగా ప్రత్యేకమైన పూర్తిగా సీలు చేసిన జింక్ ఆక్సైడ్ అరెస్టర్‌ను ఇన్‌స్టాల్ చేయండి. కేబుల్ హెడ్ యొక్క సంస్థాపన కోసం సూచనలను చూడండి.

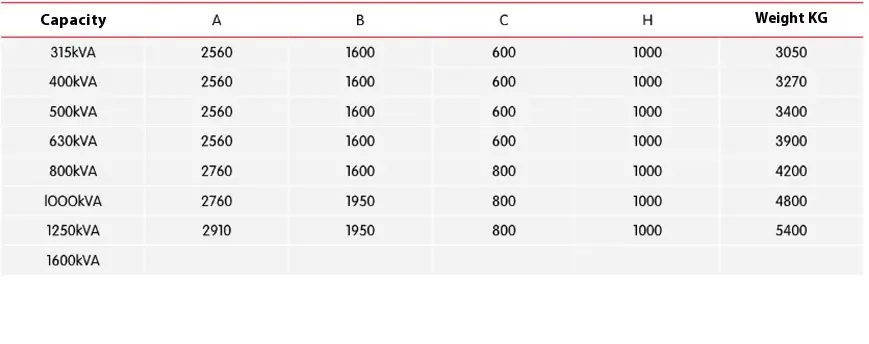

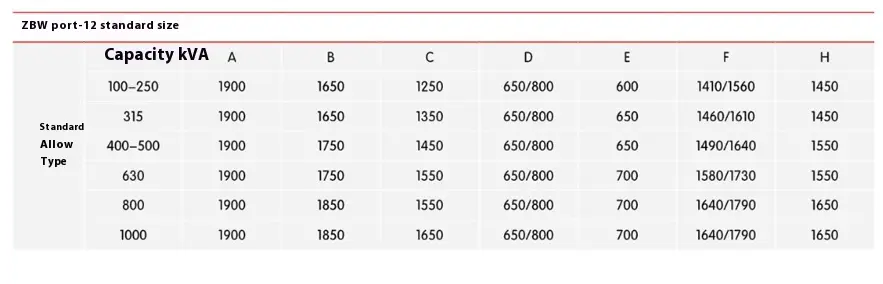

Inte ముందే ఇన్‌స్టాల్ చేసిన అమెరికన్ బాక్స్ టైప్ క్యాబినెట్ యొక్క కొలతలు
