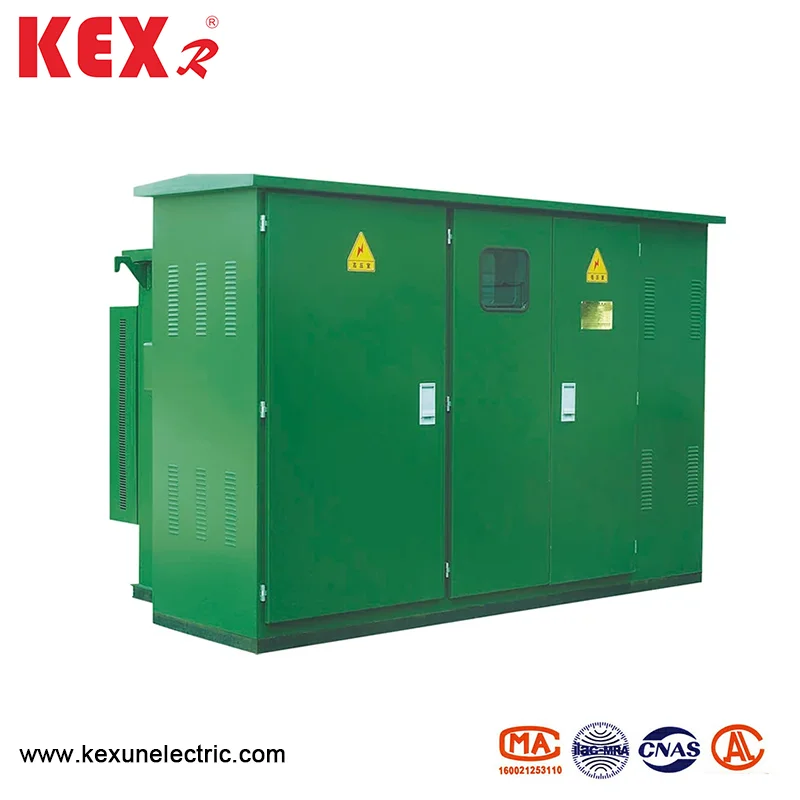

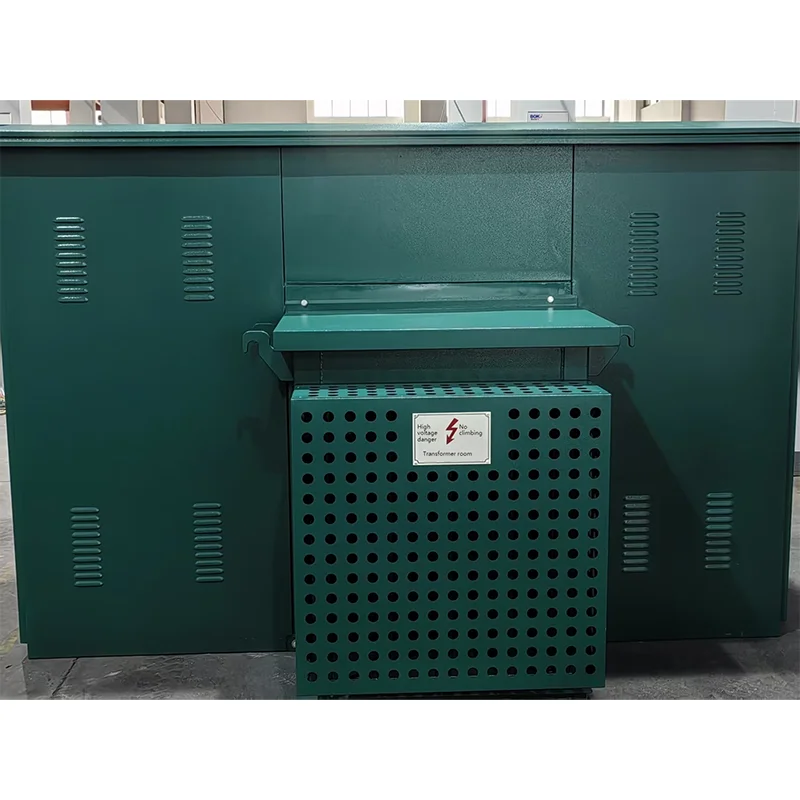

ముందుగా వ్యవస్థాపించిన అమెరికన్ బాక్స్ రకం సబ్‌స్టేషన్
కెక్సున్ అనేది చైనాలో అధిక నాణ్యత గల ZBW-12 ముందే వ్యవస్థాపించిన అమెరికన్ బాక్స్ రకం సబ్‌స్టేషన్ ఉత్పత్తిలో ప్రత్యేకత కలిగిన ఫ్యాక్టరీ. దీని ఉత్పత్తులు ఉపయోగించడం చాలా సులభం, పర్యావరణ అనుకూలమైన మరియు కాలుష్య రహిత, బలమైన తుప్పు నిరోధకత రవాణా చేయడానికి సౌకర్యవంతంగా ఉంటుంది. బాక్స్ బాడీ పూర్తిగా మూసివేయబడిన మరియు పూర్తిగా ఇన్సులేటెడ్ నిర్మాణాన్ని అవలంబిస్తుంది, దీనికి ఇన్సులేషన్ దూరం అవసరం లేదు మరియు వ్యక్తిగత భద్రతను విశ్వసనీయంగా రక్షిస్తుంది.
మోడల్: ZBW-12
బ్రాండ్ ： KEXR
మోడల్: ZBW-12
బ్రాండ్ ： KEXR

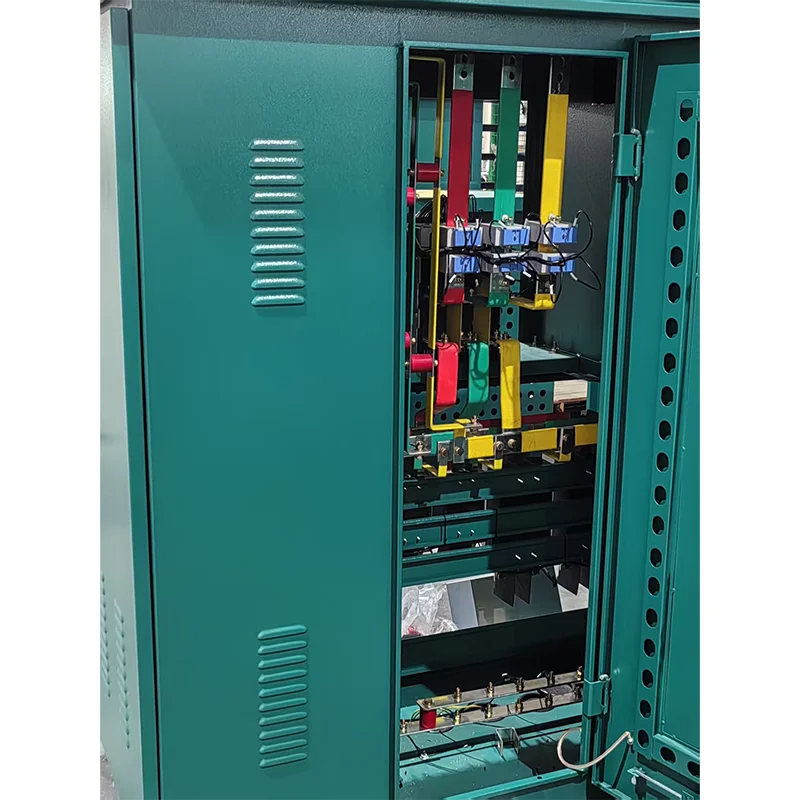

నిర్మాణ నిర్మాణ లక్షణాలు
B ZBW-12 ప్రీ-ఇన్‌స్టాల్ చేసిన అమెరికన్ బాక్స్ టైప్ సబ్‌స్టేషన్ కాంపాక్ట్ స్ట్రక్చర్ మరియు చిన్న వాల్యూమ్‌ను కలిగి ఉంది, ఇది అదే సామర్థ్యంతో దేశీయ యూరోపియన్ బాక్స్ ట్రాన్స్‌ఫార్మర్‌లో 1/3 ~ 1.5 మాత్రమే, తద్వారా నేల స్థలాన్ని బాగా తగ్గిస్తుంది.
In సబ్‌స్టేషన్ ఇన్సులేషన్ దూరం లేకుండా, పూర్తిగా మూసివేయబడిన మరియు పూర్తిగా ఇన్సులేట్ చేసిన నిర్మాణాన్ని అవలంబిస్తుంది మరియు వ్యక్తిగత భద్రతను విశ్వసనీయంగా రక్షించండి.
Reg రింగ్ నెట్‌వర్క్ మరియు టెర్మినల్ రెండింటికీ అధిక-వోల్టేజ్ వైరింగ్ ఉపయోగించవచ్చు, సౌకర్యవంతమైన విద్యుత్ సరఫరా మోడ్ మరియు అధిక విశ్వసనీయత.
ట్రాన్స్ఫార్మర్ పనితీరు: తక్కువ నష్టం, తక్కువ శబ్దం మరియు తక్కువ ఉష్ణోగ్రత పెరుగుదల; బలమైన ఓవర్లోడ్ సామర్థ్యం, షార్ట్ సర్క్యూట్ నిరోధకత మరియు ప్రభావ నిరోధకత.
All అన్ని రకాల తక్కువ-వోల్టేజ్ ఫీడ్-అవుట్ అవసరాలను తీర్చండి, వీటిని పథకం ప్రకారం ఎంచుకోవచ్చు లేదా మీరే రూపొందించవచ్చు.
టెక్నికల్ పారామితుల పట్టిక
|
క్రమ సంఖ్య |
అంశం |
యూనిట్ |
సాంకేతిక పారామితులు |
|
1 |
రేటెడ్ వోల్టేజ్ |
kv |
10/0.4 |
|
2 |
గరిష్ట ఆపరేటింగ్ వోల్టేజ్ |
kv |
12 |
|
3 |
రేటెడ్ ఫ్రీక్వెన్సీ |
Hz |
50 |
|
4 |
రేటెడ్ సామర్థ్యం |
KVA |
150-1600 |
|
5 |
1min పవర్ ఫ్రీక్వెన్సీ వోల్టేజ్‌ను తట్టుకోండి |
kv |
35 |
|
6 |
మెరుపు ప్రేరణ వోల్టేజ్ |
kv |
75 |
|
7 |
శీతలీకరణ పద్ధతి |
|
ఒనాన్ |
|
8 |
అధిక వోల్టేజ్ బ్యాకప్ ఫ్యూజ్ యొక్క ప్రవాహం |
ది |
50 |
|
9 |
ప్లగ్-ఇన్ ఫ్యూజ్ యొక్క ప్రవాహం |
ది |
2.5 |
|
10 |
పర్యావరణ ఉష్ణోగ్రత |
℃ |
-35 ~ 40 |
|
11 |
అనుమతించదగిన కాయిల్ ఉష్ణోగ్రత పెరుగుతోంది |
℃ |
65 |
|
12 |
నో-లోడ్ వోల్టేజ్ నియంత్రణ |
|
± 5% లేదా ± 2*2.5% |
|
13 |
శబ్దం స్థాయి |
డిబి |
50 |
|
14 |
ఐపి డిగ్రీ |
|
IP43 |
● ఫ్యూజ్
ప్రీ-ఇన్‌స్టాల్ చేయబడిన అమెరికన్ బాక్స్ రకం సబ్‌స్టేషన్ యొక్క అధిక వోల్టేజ్ వైపు బ్యాకప్ ప్రొటెక్షన్ ఫ్యూజ్ మరియు ప్లగ్-ఇన్ ఫ్యూజ్ యొక్క సిరీస్ కనెక్షన్ ద్వారా పూర్తి శ్రేణి రక్షణతో అందించబడింది, ఇది సూత్రప్రాయంగా, ఆర్థిక మరియు నమ్మదగినది; బ్యాకప్ ప్రొటెక్షన్ ఫ్యూజ్ అనేది చమురు-ఇమ్మర్స్డ్ హై-వోల్టేజ్ ప్రస్తుత-పరిమితి ఫ్యూజ్ పెద్ద బ్రేకింగ్ సామర్థ్యంతో. ట్రాన్స్ఫార్మర్ అంతర్గతంగా విఫలమైనప్పుడు మాత్రమే, ప్లగ్-ఇన్ ఫ్యూజ్ డ్యూయల్-సెన్సిటివ్ ఫ్యూజ్‌తో అమర్చబడి ఉంటుంది, ఇది ప్రస్తుత మరియు ఉష్ణోగ్రత యొక్క డబుల్ రక్షణను అందిస్తుంది. ద్వంద్వ-సెన్సిటివ్ ఫ్యూజ్ ఎగిరిన తరువాత, ఫ్యూజ్ కోర్ను సైట్‌లో సులభంగా మార్చవచ్చు.
నిర్మాణం మరియు ఆపరేషన్ సీక్వెన్స్
1. లేఅవుట్

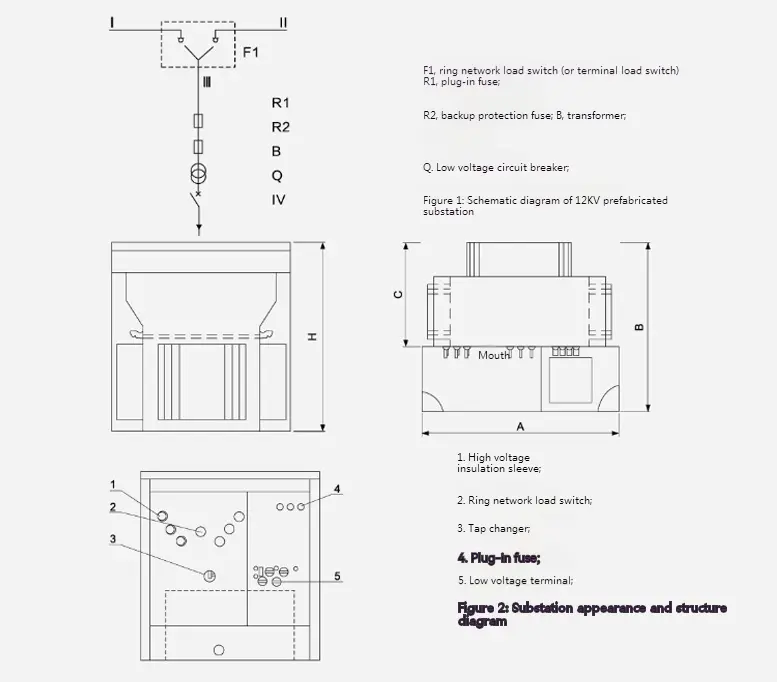

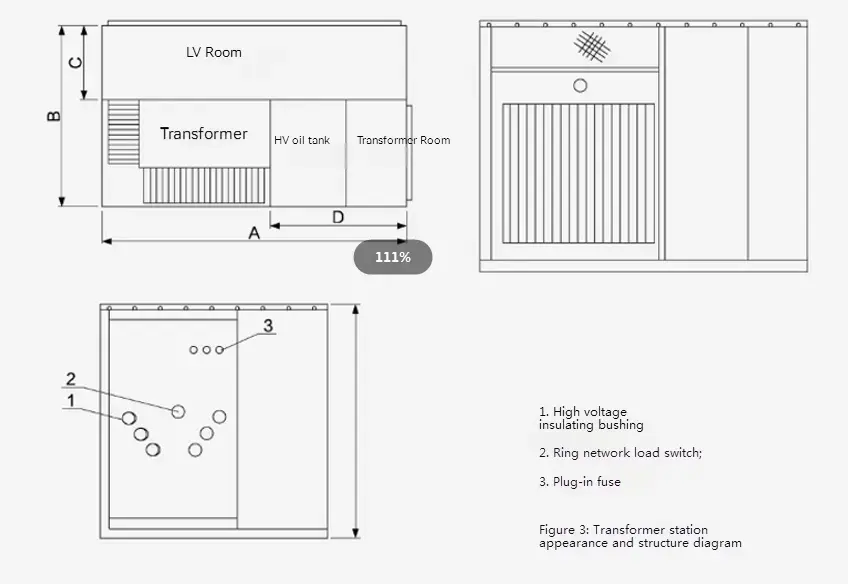

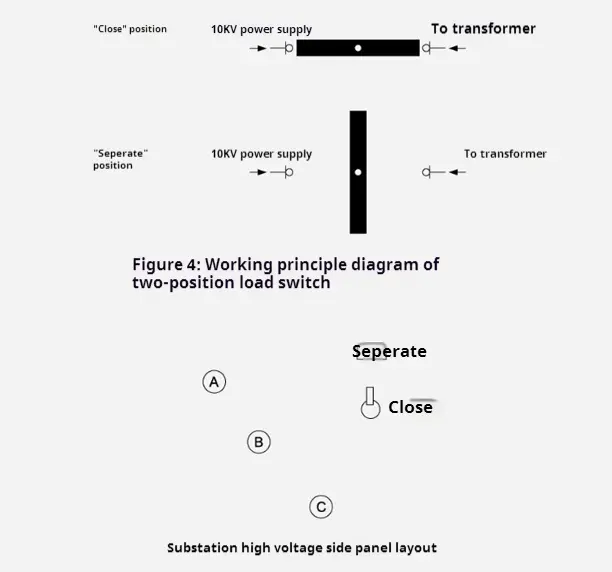

10KV ZBW-12 ముందుగా ఇన్‌స్టాల్ చేసిన అమెరికన్ బాక్స్ రకం సబ్‌స్టేషన్ యొక్క ఆకారం మరియు నిర్మాణం కోసం, మూర్తి 2 మరియు మూర్తి 3 చూడండి. ఆయిల్ ట్యాంక్ రెండు భాగాలుగా విభజించబడింది: పై భాగం అధిక-వోల్టేజ్ ఆయిల్ ట్యాంక్ మరియు దిగువ భాగం ట్రాన్స్ఫార్మర్ ఆయిల్ ట్యాంక్. రెండు భాగాలు విద్యుత్తుగా మాత్రమే అనుసంధానించబడి ఉంటాయి, కాని నూనె నిరోధించబడింది. స్కీమాటిక్ రేఖాచిత్రం మూర్తి 1 లో చూపబడింది, దీనిలో "I" మరియు "I" పంక్తులు లూప్ నెట్‌వర్క్ ఫీడర్లు, "LL" శాఖలు ట్రాన్స్ఫార్మర్ శాఖలు, మరియు "V" తక్కువ-వోల్టేజ్ అవుట్పుట్. రింగ్ నెట్‌వర్క్ విద్యుత్ సరఫరా వ్యవస్థ మరియు టెర్మినల్ సిస్టమ్ రెండింటిలోనూ సబ్‌స్టేషన్‌ను ఉపయోగించవచ్చు మరియు మార్పిడి చాలా సౌకర్యవంతంగా ఉంటుంది. లైన్ యొక్క ఫీడ్ మరియు "Lⅲ" బ్రాంచ్ రింగ్ నెట్‌వర్క్ యొక్క లోడ్ స్విచ్‌తో మార్చబడుతుంది. అదే సమయంలో, ట్రాన్స్ఫార్మర్ యొక్క అధిక-వోల్టేజ్ వైపు యొక్క ఇన్కమింగ్ టెర్మినల్ షార్ట్-సర్క్యూట్ లోపం మరియు శాఖ యొక్క ఓవర్లోడ్ మరియు ఓవర్‌డార్డ్ రక్షణను రక్షించడానికి బ్యాకప్ ప్రొటెక్షన్ ఫ్యూజులు మరియు ప్లగ్-ఇన్ ఫ్యూజ్‌లతో అమర్చబడి ఉంటుంది. అదే సమయంలో, అధిక-వోల్టేజ్ డిస్ప్లే పరికరాలు మరియు మెరుపు అరెస్టర్లు కూడా వ్యవస్థాపించవచ్చు. ట్రాన్స్ఫార్మర్ యొక్క తక్కువ-వోల్టేజ్ ముగింపు మీటర్ మరియు తక్కువ-వోల్టేజ్ సర్క్యూట్ బ్రేకర్ గుండా వెళ్ళిన తరువాత అవుట్పుట్.
కొలతలు మరియు బరువు
|
సామర్థ్యం |
A |
B |
C |
H |
బరువు （kg） |
|
200kva క్రింద |
1830 |
1420 |
820 |
1850 |
2800 క్రింద |
|
250 ~ 400 కెవా |
1830 |
1450 |
850 |
1980 |
3000 ~ 3300 |
|
500 ~ 630kva |
1830 |
1480 |
880 |
2070 |
3600 ~ 3950 |
|
800 కెవా |
2200 |
1700 |
950 |
2170 |
4500 |
2. ట్రాన్స్ఫార్మర్
KEXR ప్రీ-ఇన్‌స్టాల్ చేసిన అమెరికన్ బాక్స్ రకం సబ్‌స్టేషన్ కొత్త S9 మరియు S11 సిరీస్ త్రీ-ఫేజ్ ఆయిల్ వరదలతో కూడిన ట్రాన్స్‌ఫార్మర్‌లను తక్కువ నో-లోడ్ నష్టం, తక్కువ ఉష్ణోగ్రత పెరుగుదల, తక్కువ శబ్దం మరియు తక్కువ ఎత్తు యొక్క ప్రయోజనాలను కలిగి ఉంది. ట్రాన్స్ఫార్మర్ యొక్క నో-లోడ్ నష్టం మరియు లోడ్ నష్టం అసలు ఎస్ 9 ట్రాన్స్ఫార్మర్ కంటే తక్కువగా ఉంది, ప్రస్తుతం దేశీయ అధునాతన స్థాయికి చేరుకుంటుంది. ట్రాన్స్ఫార్మర్ పూర్తిగా సీలు చేసిన నిర్మాణాన్ని కలిగి ఉంది, ఇది తేమ వలన కలిగే వాయు కాలుష్యం మరియు ఇన్సులేషన్ క్షీణతను సమర్థవంతంగా వేరు చేస్తుంది. ఆయిల్ ట్యాంక్ పైభాగంలో 40-90 మిమీ యొక్క గాలి పరిపుష్టి మిగిలిపోతుంది, ఇది ఆయిల్ ట్యాంక్ షెల్ యొక్క ముడతలు తో కలిసి వేడి వెదజల్లడం మరియు శీతలీకరణ పాత్రను పోషిస్తుంది మరియు అంతర్గత ఒత్తిడిని సమర్థవంతంగా తగ్గిస్తుంది.
కొలతలు మరియు బరువు
|
సామర్థ్యం |
A |
B |
C |
H |
బరువు （kg） |
|
315 కెవా |
2560 |
1600 |
600 |
1000 |
3050 |
|
400 కెవా |
2560 |
1600 |
600 |
1000 |
3270 |
|
500 కెవా |
2560 |
1600 |
600 |
1000 |
3400 |
|
630 కెవా |
2560 |
1600 |
600 |
1000 |
3900 |
|
800 కెవా |
2760 |
1600 |
800 |
1000 |
4200 |
|
1000 కెవా |
2760 |
1950 |
800 |
1000 |
4800 |
|
1250 కెవా |
2910 |
1950 |
800 |
1000 |
5400 |
3. బ్యాకప్ రక్షణ ఫ్యూజ్
ఇది పూర్తి-శ్రేణి రక్షణ ఫ్యూజ్‌ను రూపొందించడానికి ట్రాన్స్ఫార్మర్ బ్రాంచ్‌లోని ప్లగ్-ఇన్ ఫ్యూజ్‌తో సిరీస్‌లో అనుసంధానించబడి ఉంది (మూర్తి 2 లో R1 మరియు R2 చూడండి). సబ్‌స్టేషన్ లోపల షార్ట్-సర్క్యూట్ లోపం ఉన్నప్పుడు మాత్రమే ఇది వీస్తుంది, కాబట్టి బ్లోయింగ్ యొక్క సంభావ్యత చాలా తక్కువగా ఉంటుంది. ఇది ఎగువ ఆయిల్ ట్యాంక్‌లో వ్యవస్థాపించబడింది మరియు ఆయిల్ ట్యాంక్ నవీకరించబడాలంటే తెరవాలి.
4. ప్లగ్-ఇన్ ఫ్యూజ్
Ment దాని ద్రవీభవన కోర్ ద్వంద్వ సున్నితత్వం (ఉష్ణోగ్రత మరియు ప్రస్తుత) కలిగి ఉంటుంది, అనగా, లోడ్ వైపు విఫలమైనప్పుడు (ఓవర్లోడ్ లేదా అధిక ఉష్ణోగ్రత) ఇది కరుగుతుంది. ప్లగ్-ఇన్ ఫ్యూజ్ మరియు బ్యాకప్ ప్రొటెక్షన్ ఫ్యూజ్ సిరీస్‌లో ఉపయోగించబడతాయి, ఇవి మొత్తం పరిధిని చిన్న కరెంట్ (అనేక సార్లు) నుండి పెద్ద కరెంట్ (అనేక పదుల కిలోంపెరెస్) వరకు రక్షించగలవు మరియు గరిష్ట బ్రేకింగ్ కరెంట్ 50KA.
బ్యాకప్ ఫ్యూజ్ మరియు ప్లగ్-ఇన్ ఫ్యూజ్ యొక్క సహేతుకమైన సరిపోలిక మొత్తం సబ్‌స్టేషన్ యొక్క పనితీరును నేరుగా ప్రభావితం చేస్తుంది. 10 కెవి ప్రీ-ఇన్‌స్టాల్ చేసిన అమెరికన్ బాక్స్ టైప్ సబ్‌స్టేషన్‌లో ఫ్యూజ్ ఎంపిక మార్గదర్శకాలలో కొంత భాగాన్ని సూచన కోసం మాత్రమే చూడండి. గమనిక: ఇది ఇతర రకాల సబ్‌స్టేషన్లకు తగినది కాదు.
|
ట్రాన్స్ఫార్మర్ సామర్థ్యం KVA |
రేట్ （a）/బ్యాకప్ ప్రొటెక్షన్ ఫ్యూజ్ యొక్క బ్రేకింగ్ కరెంట్ （ka） |
ప్లగ్-ఇన్ ఫ్యూజ్ యొక్క రేటెడ్ కరెంట్ a |
|
160 |
63/40 |
15 |
|
315 |
100/40 |
40 |
|
500 |
125/40 |
50 |
|
630 |
150/40 |
65 |
Pre ముందే ఇన్‌స్టాల్ చేసిన అమెరికన్ బాక్స్ రకం సబ్‌స్టేషన్ యొక్క రూపురేఖ పరిమాణం
|
ZBW-12 ప్రీ-ఇన్‌స్టాల్ చేసిన అమెరికన్ బాక్స్ రకం సబ్‌స్టేషన్ ప్రామాణిక కొలతలు |
|||||||
|
సామర్థ్యం (కెవిఎ) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
