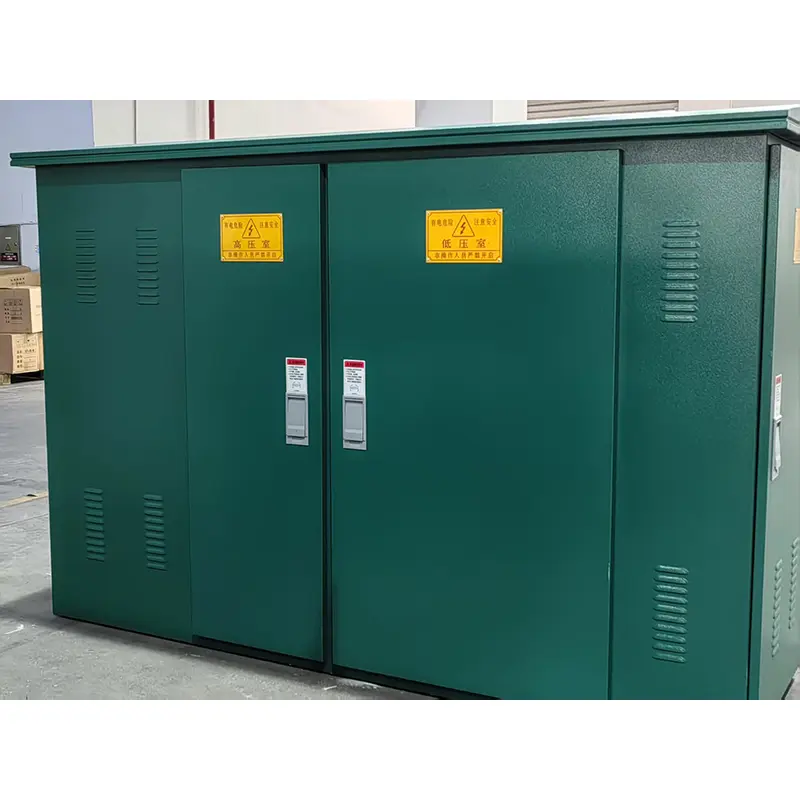

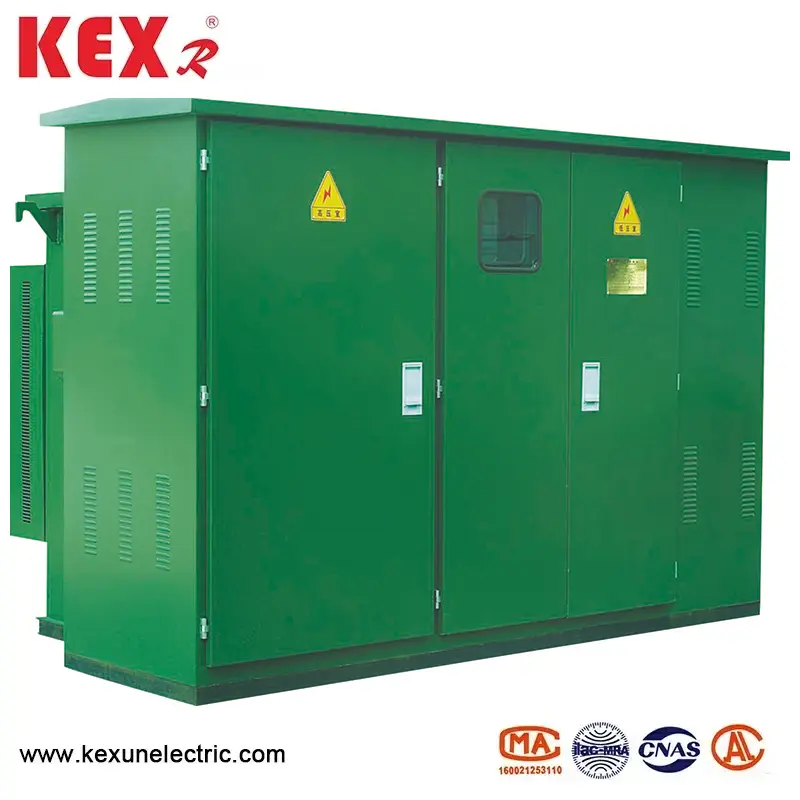

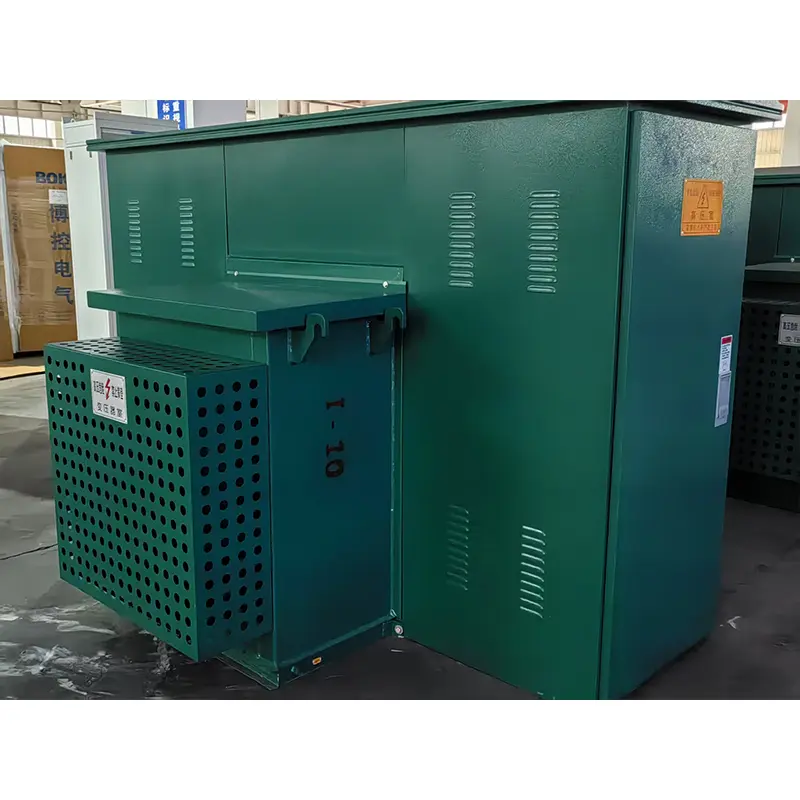

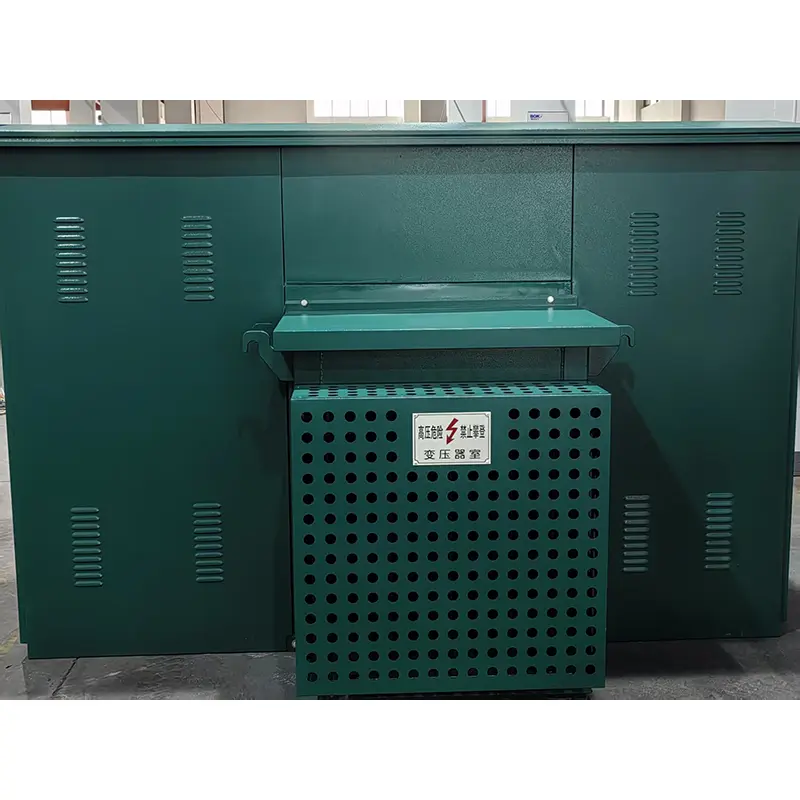

అమెరికన్ రకం కాంపాక్ట్ ట్రాన్స్ఫార్మర్

Type అమెరికన్ టైప్ కాంపాక్ట్ ట్రాన్స్ఫార్మర్ యొక్క మోడల్ విశ్లేషణ

－Z: సంయుక్త రకం

－B: సబ్‌స్టేషన్

－W: అవుట్డోర్

－12: రేటెడ్ వోల్టేజ్ 12 కెవి

● అమెరికన్ టైప్ కాంపాక్ట్ ట్రాన్స్ఫార్మర్ ప్రొడక్ట్ పొజిషనింగ్:

◆ ఇంటిగ్రేటెడ్ అవుట్డోర్ కాంపాక్ట్ పంపిణీ పరిష్కారం

Distribution పట్టణ పంపిణీ నెట్‌వర్క్‌లు, ఇండస్ట్రియల్ పార్కులు మరియు కొత్త ఇంధన ప్రాజెక్టులకు అనువైనది.

◆ GB/T 17467 ప్రమాణానికి అనుగుణంగా (IEC 62271-202 కు సమానం).

◆ హై వోల్టేజ్ చాంబర్

నిర్మాణ లక్షణాలు

బాక్స్ డిజైన్:

▶ అమెరికన్ టైప్ కాంపాక్ట్ ట్రాన్స్ఫార్మర్ డబుల్-లేయర్ యాంటికోరోసివ్ స్టీల్ ప్లేట్ (మందం ≥2 మిమీ) ను అవలంబిస్తుంది

▶ థర్మల్ ఇన్సులేషన్ ఇంటర్లేయర్ (పాలియురేతేన్ ఫోమ్, థర్మల్ కండక్టివిటీ ≤ 0.025 W/M K)

▶ రక్షణ గ్రేడ్ IP34D (వర్షం రక్షణ/చిన్న జంతువుల రక్షణ)

లేఅవుట్ ఆప్టిమైజేషన్:

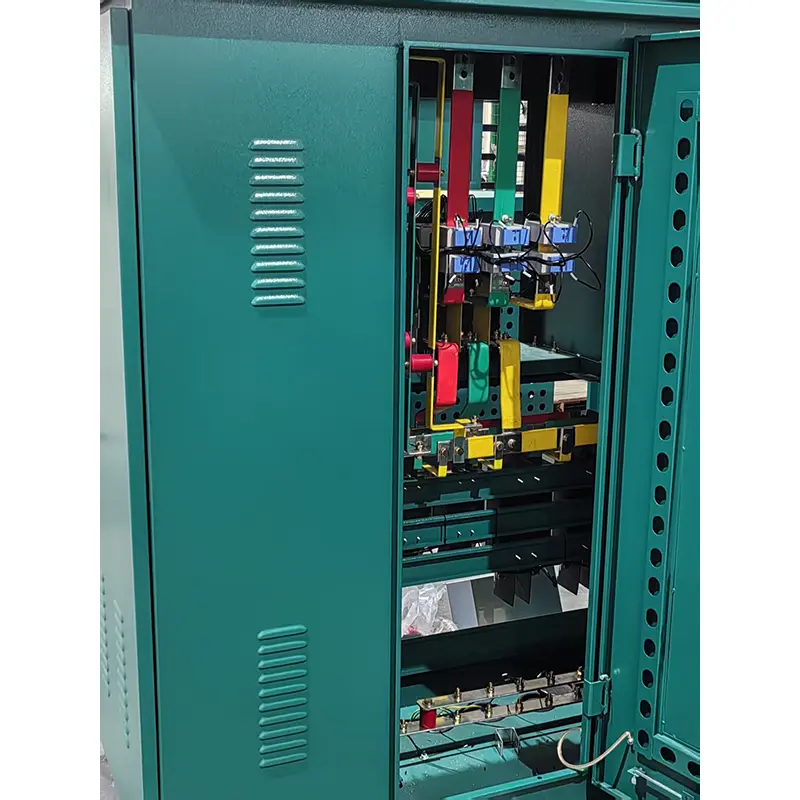

▶ హై వోల్టేజ్ ఛాంబర్, ట్రాన్స్ఫార్మర్ ఛాంబర్ మరియు తక్కువ వోల్టేజ్ ఛాంబర్ కోసం ఇండిపెండెంట్ కంపార్ట్మెంట్లు.

ఛానల్ ఛానల్ వెడల్పు ≥800 మిమీ

▶ టాప్ ఫోర్స్డ్ వెంటిలేషన్ సిస్టమ్ (ఉష్ణోగ్రత నియంత్రణ ప్రారంభం మరియు స్టాప్)

● అమెరికన్ టైప్ కాంపాక్ట్ ట్రాన్స్ఫార్మర్ యొక్క పర్యావరణ పరిస్థితులు

◆ పరిసర ఉష్ణోగ్రత: గరిష్ట ఉష్ణోగ్రత +40 ℃, కనిష్ట ఉష్ణోగ్రత -30;

◆ ఎత్తు: ZBW-12 రకం అమెరికన్ టైప్ కాంపాక్ట్ ట్రాన్స్ఫార్మర్ 4000 మీటర్ల కంటే తక్కువ స్థలంలో వ్యవస్థాపించబడాలి;

◆ గాలి వేగం: 34 మీ/సెకు సమానం (700 పిఎ కంటే ఎక్కువ కాదు);

◆ తేమ: సగటు రోజువారీ సాపేక్ష ఆర్ద్రత 95%కంటే ఎక్కువ కాదు; నెలవారీ సాపేక్ష ఆర్ద్రత విలువ 95%కంటే ఎక్కువ కాదు;

◆ షాక్‌ప్రూఫ్: క్షితిజ సమాంతర త్వరణం 0.4m/s2 కంటే ఎక్కువ కాదు, మరియు నిలువు త్వరణం 0.15m/s² కంటే ఎక్కువ కాదు;

Installing ఇన్స్టాలేషన్ సైట్ యొక్క వంపు: అమెరికన్ టైప్ కాంపాక్ట్ ట్రాన్స్ఫార్మర్ యొక్క వంపు సంస్థాపనా సైట్ కంటే తక్కువగా ఉండాలి;

◆ ఇన్స్టాలేషన్ ఎన్విరాన్మెంట్: అమెరికన్ టైప్ కాంపాక్ట్ ట్రాన్స్ఫార్మర్ యొక్క చుట్టుపక్కల గాలి స్పష్టంగా తినివేయు మరియు దహన వాయువుల ద్వారా కలుషితం కాలేదు మరియు సంస్థాపనా సైట్ వద్ద హింసాత్మక కంపనం లేదు;

Product పై పరిస్థితులకు మించి ఈ ఉత్పత్తిని ఆర్డర్ చేసేటప్పుడు, మీరు మా కంపెనీతో చర్చలు జరపవచ్చు.

◆ అమెరికన్ టైప్ కాంపాక్ట్ ట్రాన్స్ఫార్మర్ టెక్నికల్ పారామితులు
