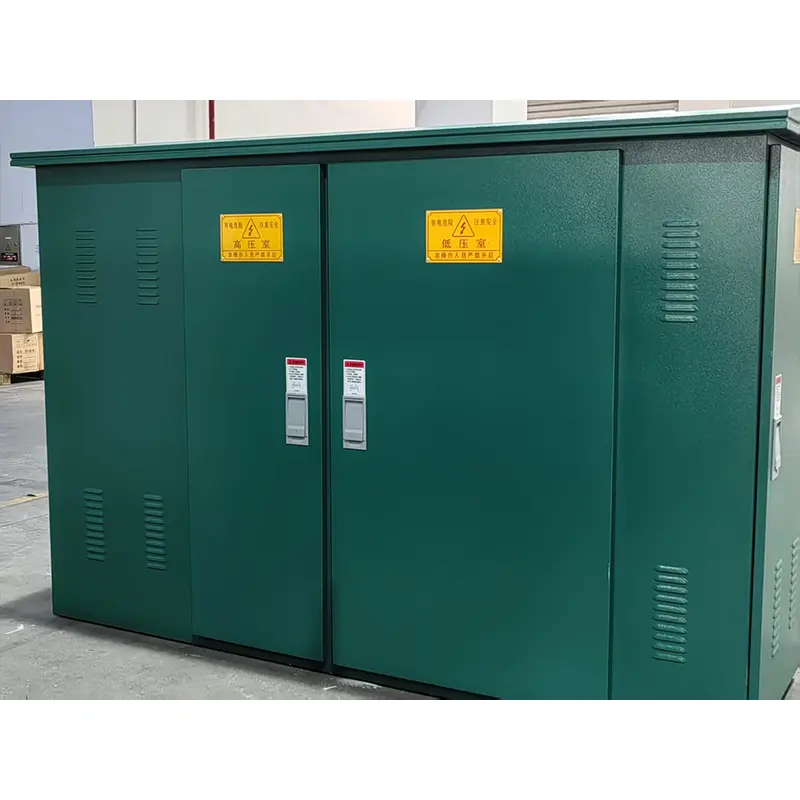

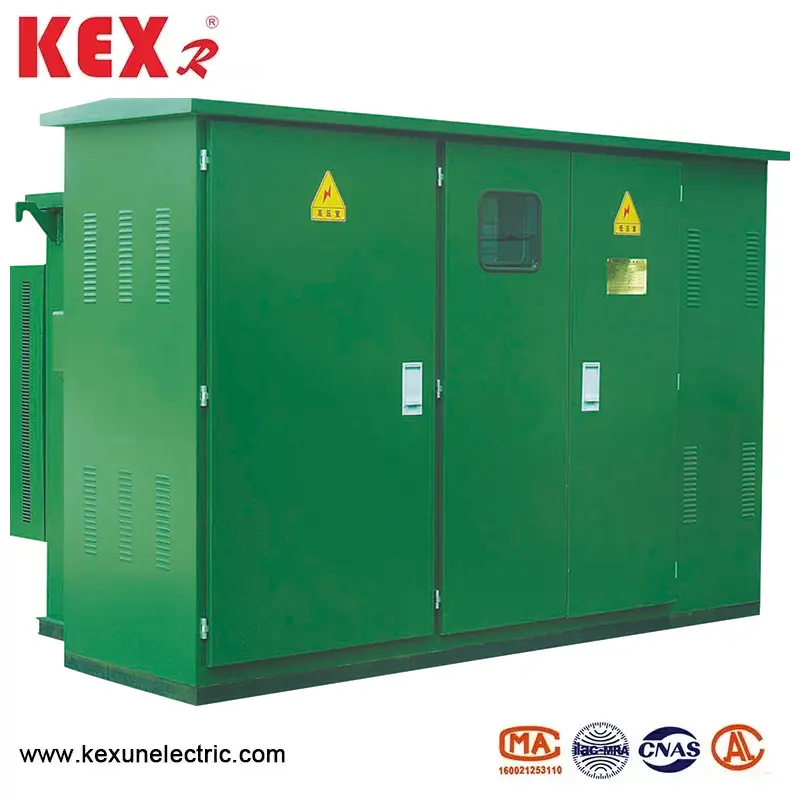

అమెరికా రకం పరివేష్టిత సబ్‌స్టేషన్

KEXR చైనాలో విద్యుత్ ప్రసారం మరియు పంపిణీ పరికరాల యొక్క ప్రసిద్ధ సరఫరాదారు, మరియు దాని అమెరికన్ రకం పరివేష్టిత సబ్‌స్టేషన్ కాంపాక్ట్ నిర్మాణం, చిన్న వాల్యూమ్, పూర్తి సీలింగ్, ఇన్సులేషన్ దూరం మరియు బలమైన రక్షణ అవసరం లేదు.
మోడల్: ZBW-12
బ్రాండ్ ： KEXR

విచారణ పంపండి

ఉత్పత్తి వివరణ

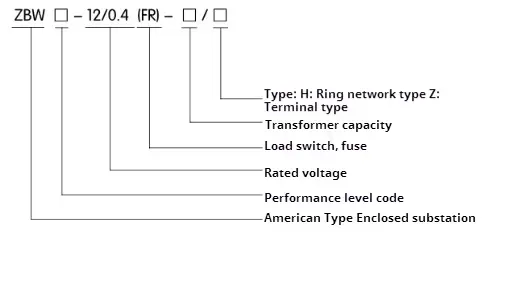

J ZBW-12 రకం అమెరికన్ రకం పరివేష్టిత సబ్‌స్టేషన్ యొక్క మోడల్ అర్థం

American Type Enclosed Substation

● అమెరికన్ టైప్ పరివేష్టిత సబ్‌స్టేషన్ స్ట్రక్చర్ లక్షణాలు

2. పూర్తిగా మూసివేయబడిన మరియు పూర్తిగా ఇన్సులేట్ చేసిన నిర్మాణం, ఇన్సులేషన్ దూరం అవసరం లేదు మరియు వ్యక్తిగత భద్రత విశ్వసనీయంగా రక్షించబడుతుంది.

3. రింగ్ నెట్‌వర్క్ మరియు టెర్మినల్ రెండింటికీ హై-వోల్టేజ్ వైరింగ్ ఉపయోగించి అమెరికన్ రకం పరివేష్టిత సబ్‌స్టేషన్, సౌకర్యవంతమైన విద్యుత్ సరఫరా మోడ్ మరియు అధిక విశ్వసనీయతతో.

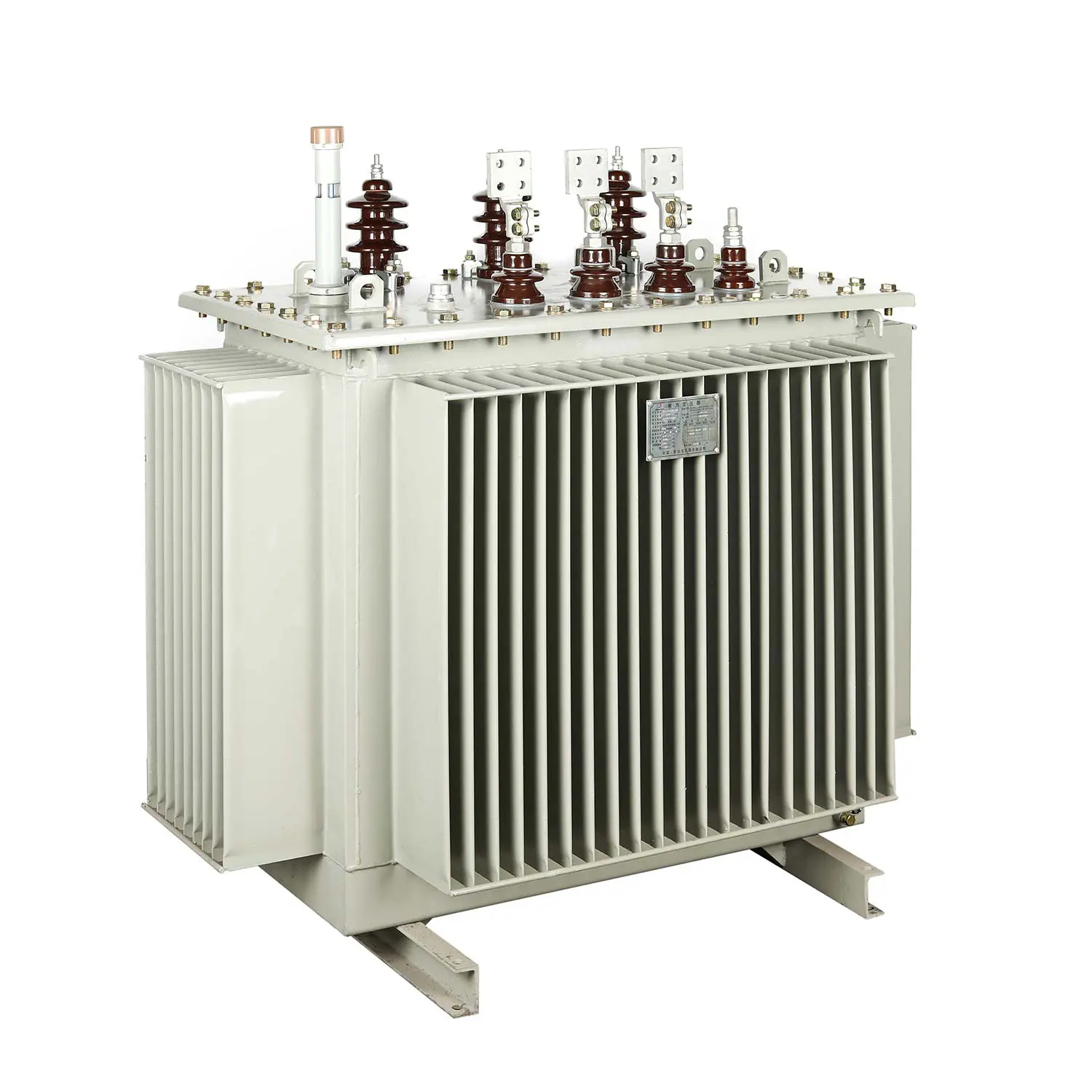

4. అద్భుతమైన ట్రాన్స్ఫార్మర్ పనితీరు: తక్కువ నష్టం, తక్కువ శబ్దం మరియు తక్కువ ఉష్ణోగ్రత పెరుగుదల; బలమైన ఓవర్లోడ్ సామర్థ్యం, షార్ట్ సర్క్యూట్ నిరోధకత మరియు ప్రభావ నిరోధకత.

5. అన్ని రకాల తక్కువ-వోల్టేజ్ ఫీడ్-అవుట్ అవసరాలను తీర్చండి, వీటిని పథకం ప్రకారం ఎంచుకోవచ్చు లేదా మీరే రూపొందించవచ్చు;

6. రెండు రకాల కేబుల్ హెడ్‌లు ఉన్నాయి: 200 ఎ ఎల్బో ప్లగ్ మరియు 600 ఎ "టి" టైప్ ఫిక్స్‌డ్ కేబుల్ కనెక్టర్, ఈ రెండూ పూర్తిగా ఇన్సులేట్ చేయబడిన జింక్ ఆక్సైడ్ అరెస్ట్‌తో అమర్చవచ్చు. 200A టైప్ కేబుల్ హెడ్‌ను ప్లగ్ చేసి, లోడ్‌తో అన్‌ప్లగ్ చేయవచ్చు మరియు స్విచ్ ఐసోలేటింగ్ పాత్రను కూడా పోషిస్తుంది.

American Type Enclosed Substation

● ఫ్యూజ్

అమెరికన్ రకం పరివేష్టిత సబ్‌స్టేషన్ యొక్క అధిక వోల్టేజ్ వైపు బ్యాకప్ ప్రొటెక్షన్ ఫ్యూజ్ మరియు ప్లగ్-ఇన్ ఫ్యూజ్ యొక్క సిరీస్ కనెక్షన్ ద్వారా పూర్తి శ్రేణి రక్షణతో అందించబడింది, ఇది సూత్రప్రాయంగా, ఆర్థిక మరియు నమ్మదగినది; బ్యాకప్ ప్రొటెక్షన్ ఫ్యూజ్ అనేది చమురు-ఇమ్మర్స్డ్ హై-వోల్టేజ్ ప్రస్తుత-పరిమితి ఫ్యూజ్ పెద్ద బ్రేకింగ్ సామర్థ్యంతో. ట్రాన్స్ఫార్మర్ అంతర్గతంగా విఫలమైనప్పుడు మాత్రమే, ప్లగ్-ఇన్ ఫ్యూజ్ డ్యూయల్-సెన్సిటివ్ ఫ్యూజ్‌తో అమర్చబడి ఉంటుంది, ఇది ప్రస్తుత మరియు ఉష్ణోగ్రత యొక్క డబుల్ రక్షణను అందిస్తుంది. ద్వంద్వ-సెన్సిటివ్ ఫ్యూజ్ ఎగిరిన తరువాత, ఫ్యూజ్ కోర్ను సైట్‌లో సులభంగా మార్చవచ్చు.

నిర్మాణం మరియు ఆపరేషన్ సీక్వెన్స్

1. లేఅవుట్

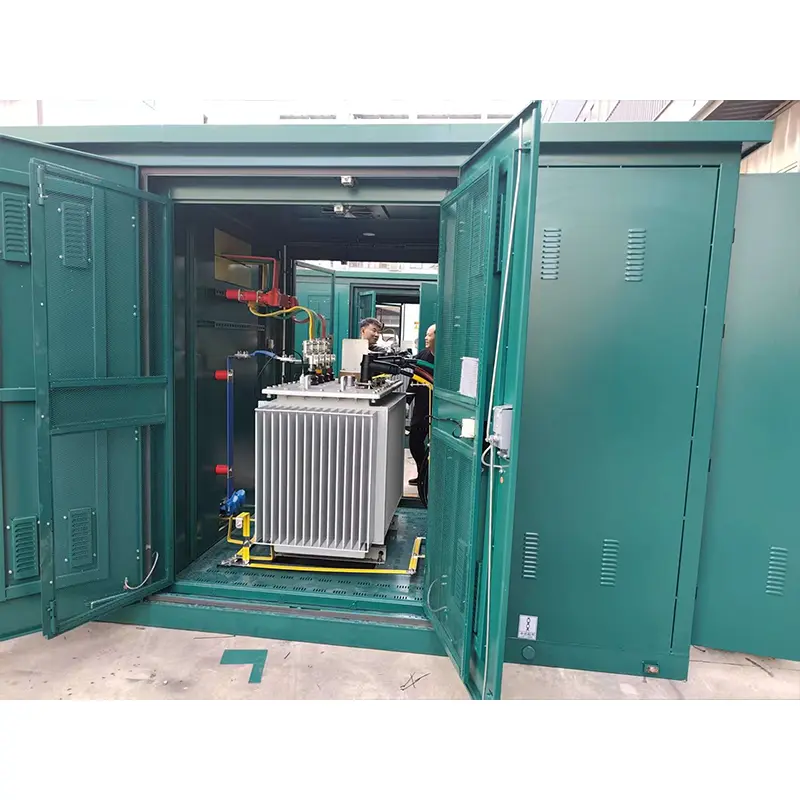

10KV ZBW-12 అమెరికన్ రకం పరివేష్టిత సబ్‌స్టేషన్ యొక్క ఆకారం మరియు నిర్మాణం కోసం, మూర్తి 2 మరియు మూర్తి 3 చూడండి. ఆయిల్ ట్యాంక్ రెండు భాగాలుగా విభజించబడింది: ఎగువ భాగం అధిక-వోల్టేజ్ ఆయిల్ ట్యాంక్ మరియు దిగువ భాగం ట్రాన్స్ఫార్మర్ ఆయిల్ ట్యాంక్. రెండు భాగాలు విద్యుత్తుగా మాత్రమే అనుసంధానించబడి ఉంటాయి, కాని నూనె నిరోధించబడింది. స్కీమాటిక్ రేఖాచిత్రం మూర్తి 1 లో చూపబడింది, దీనిలో "I" మరియు "I" పంక్తులు లూప్ నెట్‌వర్క్ ఫీడర్లు, "LL" శాఖలు ట్రాన్స్ఫార్మర్ శాఖలు, మరియు "V" తక్కువ-వోల్టేజ్ అవుట్పుట్. రింగ్ నెట్‌వర్క్ విద్యుత్ సరఫరా వ్యవస్థ మరియు టెర్మినల్ సిస్టమ్ రెండింటిలోనూ సబ్‌స్టేషన్‌ను ఉపయోగించవచ్చు మరియు మార్పిడి చాలా సౌకర్యవంతంగా ఉంటుంది. లైన్ యొక్క ఫీడ్ మరియు "Lⅲ" బ్రాంచ్ రింగ్ నెట్‌వర్క్ యొక్క లోడ్ స్విచ్‌తో మార్చబడుతుంది. అదే సమయంలో, ట్రాన్స్ఫార్మర్ యొక్క అధిక-వోల్టేజ్ వైపు యొక్క ఇన్కమింగ్ టెర్మినల్ షార్ట్-సర్క్యూట్ లోపం మరియు శాఖ యొక్క ఓవర్లోడ్ మరియు ఓవర్‌డార్డ్ రక్షణను రక్షించడానికి బ్యాకప్ ప్రొటెక్షన్ ఫ్యూజులు మరియు ప్లగ్-ఇన్ ఫ్యూజ్‌లతో అమర్చబడి ఉంటుంది. అదే సమయంలో, అధిక-వోల్టేజ్ డిస్ప్లే పరికరాలు మరియు మెరుపు అరెస్టర్లు కూడా వ్యవస్థాపించవచ్చు. ట్రాన్స్ఫార్మర్ యొక్క తక్కువ-వోల్టేజ్ ముగింపు మీటర్ మరియు తక్కువ-వోల్టేజ్ సర్క్యూట్ బ్రేకర్ గుండా వెళ్ళిన తరువాత అవుట్పుట్.

American Type Enclosed Substation

J ZBW-12 అమెరికన్ రకం పరివేష్టిత సబ్‌స్టేషన్ యొక్క కొలతలు మరియు బరువు

సామర్థ్యం	A	B	C	H	బరువు （kg）
200kva క్రింద	1830	1420	820	1850	2800 క్రింద
250 ~ 400 కెవా	1830	1450	850	1980	3000 ~ 3300
500 ~ 630kva	1830	1480	880	2070	3600 ~ 3950
800 కెవా	2200	1700	950	2170	4500

American Type Enclosed Substation

2. బ్యాకప్ రక్షణ ఫ్యూజ్

ఇది పూర్తి-శ్రేణి రక్షణ ఫ్యూజ్‌ను రూపొందించడానికి ట్రాన్స్ఫార్మర్ బ్రాంచ్‌లోని ప్లగ్-ఇన్ ఫ్యూజ్‌తో సిరీస్‌లో అనుసంధానించబడి ఉంది (మూర్తి 2 లో R1 మరియు R2 చూడండి). సబ్‌స్టేషన్ లోపల షార్ట్-సర్క్యూట్ లోపం ఉన్నప్పుడు మాత్రమే ఇది వీస్తుంది, కాబట్టి బ్లోయింగ్ యొక్క సంభావ్యత చాలా తక్కువగా ఉంటుంది. ఇది ఎగువ ఆయిల్ ట్యాంక్‌లో వ్యవస్థాపించబడింది మరియు ఆయిల్ ట్యాంక్ నవీకరించబడాలంటే తెరవాలి.

3. ప్లగ్-ఇన్ ఫ్యూజ్

Ment దాని ద్రవీభవన కోర్ ద్వంద్వ సున్నితత్వం (ఉష్ణోగ్రత మరియు ప్రస్తుత) కలిగి ఉంటుంది, అనగా, లోడ్ వైపు విఫలమైనప్పుడు (ఓవర్‌లోడ్ లేదా అధిక ఉష్ణోగ్రత) ఇది కరుగుతుంది. ప్లగ్-ఇన్ ఫ్యూజ్ మరియు బ్యాకప్ ప్రొటెక్షన్ ఫ్యూజ్ సిరీస్‌లో ఉపయోగించబడతాయి, ఇవి మొత్తం పరిధిని చిన్న కరెంట్ (అనేక సార్లు) నుండి పెద్ద కరెంట్ (అనేక పదుల కిలోంపెరెస్) వరకు రక్షించగలవు మరియు గరిష్ట బ్రేకింగ్ కరెంట్ 50KA.

బ్యాకప్ ఫ్యూజ్ మరియు ప్లగ్-ఇన్ ఫ్యూజ్ యొక్క సహేతుకమైన సరిపోలిక మొత్తం సబ్‌స్టేషన్ యొక్క పనితీరును నేరుగా ప్రభావితం చేస్తుంది. 10 కెవి అమెరికన్ రకం పరివేష్టిత సబ్‌స్టేషన్‌లో ఫ్యూజ్ ఎంపిక మార్గదర్శకాలలో కొంత భాగాన్ని సూచన కోసం మాత్రమే చూడండి. గమనిక: ఇది ఇతర రకాల సబ్‌స్టేషన్లకు తగినది కాదు.

ట్రాన్స్ఫార్మర్ సామర్థ్యం KVA	రేట్ （a）/బ్యాకప్ ప్రొటెక్షన్ ఫ్యూజ్ యొక్క బ్రేకింగ్ కరెంట్ （ka）	ప్లగ్-ఇన్ ఫ్యూజ్ యొక్క రేటెడ్ కరెంట్ a
160	63/40	15
315	100/40	40
500	125/40	50
630	150/40	65

American Type Enclosed Substation
