అమెరికా రకం పరివేష్టిత ట్రాన్స్‌మస్డ్ ట్రాన్స్‌మస్డ్

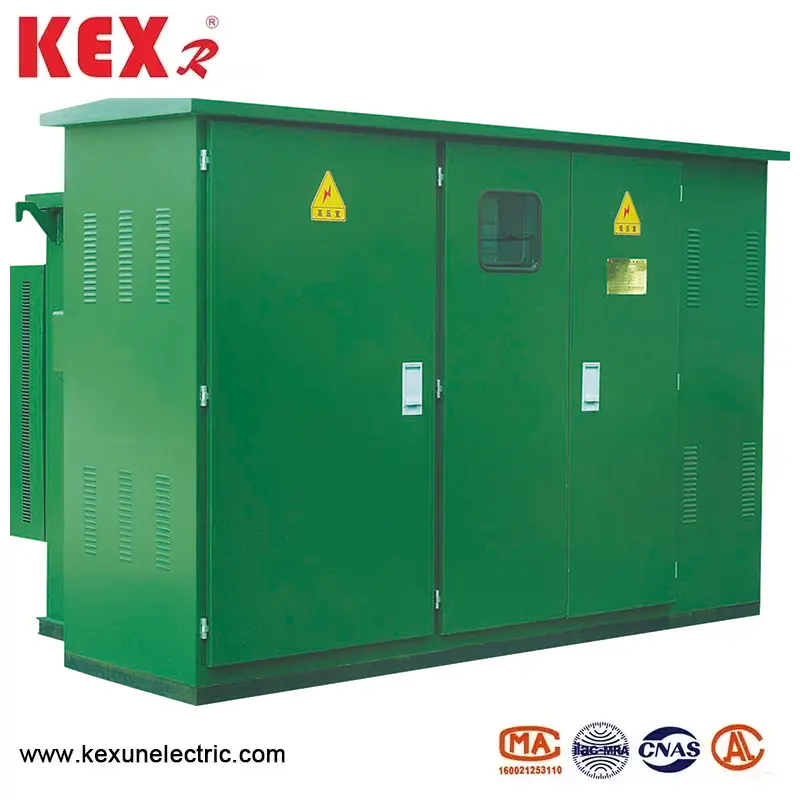

అమెరికన్ రకం పరివేష్టిత ట్రాన్స్ఫార్మర్, ఇది చైనాలో విద్యుత్ ప్రసారం మరియు పంపిణీ పరికరాల సరఫరాదారు అయిన కెఎక్స్ఆర్ చేత ఉత్పత్తి చేయబడింది, ఇది ఒక సాధారణ సబ్‌స్టేషన్, ఇది ప్రధానంగా 10 కెవి పంపిణీ వ్యవస్థలో ఉపయోగించబడుతుంది మరియు కాంపాక్ట్ నిర్మాణం, అనుకూలమైన సంస్థాపన, అధిక రక్షణ స్థాయి మరియు అనుకూలమైన నిర్వహణ యొక్క లక్షణాలను కలిగి ఉంది.
మోడల్: ZBW-12
బ్రాండ్ ： KEXR

విచారణ పంపండి

ఉత్పత్తి వివరణ

Tyme అమెరికన్ రకం పరివేష్టిత ట్రాన్స్ఫార్మర్ వివరణ యొక్క ముఖ్య భాగాలు

◆ హై వోల్టేజ్ యూనిట్

చమురు-ఇషెర్డ్ లోడ్ స్విచ్: మూడు-స్టేషన్ ఆపరేషన్ (క్లోజింగ్-ఓపెనింగ్-గ్రౌండింగ్) యాంత్రిక జీవితం 2000 సార్లు.

రక్షణ ఫ్యూజ్: ఐచ్ఛిక బే-ఓ-నెట్ (డబుల్ సెన్సిటివ్ ఫ్యూజ్) లేదా ఇ-రేట్ రకం.

పూర్తి శ్రేణి రక్షణ (ఓవర్లోడ్+షార్ట్ సర్క్యూట్)

ట్రాన్స్ఫార్మర్

అమెరికన్ రకం పరివేష్టిత ట్రాన్స్ఫార్మర్ అమెరికన్ స్టాండర్డ్ ఆయిల్ ఇమ్మర్షన్ రకాన్ని స్వీకరిస్తుంది (ఖనిజ చమురు లేదా బయో ఆయిల్ ఐచ్ఛికం)

వైండింగ్ కనెక్షన్: △/y (208Y/120V లేదా 480Y/277V కోసం ఐచ్ఛికం)

ఉష్ణోగ్రత పెరుగుదల పరిమితి: ≤ 65k (55 ℃ పరిసర ఉష్ణోగ్రత వద్ద)

వోల్టేజ్ యూనిట్

ప్రధాన సర్క్యూట్ బ్రేకర్‌ను కాన్ఫిగర్ చేయండి (నెమా AB1 ప్రకారం)

ప్రామాణిక బ్రాంచ్ సర్క్యూట్:

225 ఎ మెయిన్ స్విచ్

8-12 రోడ్ 20-100 ఎ బ్రాంచ్ సర్క్యూట్

● అమెరికన్ టైప్ పరివేష్టిత ట్రాన్స్ఫార్మర్ షరతులు

◆ పరిసర ఉష్ణోగ్రత: అమెరికన్ రకం పరివేష్టిత ట్రాన్స్ఫార్మర్ యొక్క పరిసర ఉష్ణోగ్రత -30 ~ 40 be ఉండాలి

◆ ఎత్తు: ZBW-12 రకం అమెరికన్ రకం పరివేష్టిత ట్రాన్స్ఫార్మర్ 4000 మీ కంటే తక్కువ వ్యవస్థాపించబడాలి

◆ విండ్ స్పీడ్: 34 మీ/సెకు సమానం (700 పిఎ కంటే ఎక్కువ కాదు)

◆ తేమ: సగటు రోజువారీ సాపేక్ష ఆర్ద్రత 95%కంటే ఎక్కువ కాదు; నెలవారీ సాపేక్ష ఆర్ద్రత విలువ 95% కంటే ఎక్కువ కాదు

◆ షాక్‌ప్రూఫ్: క్షితిజ సమాంతర త్వరణం 0.4 మీ/s² కంటే ఎక్కువ కాదు, మరియు నిలువు త్వరణం 0.15 మీ/s² కంటే ఎక్కువ కాదు

◆ అమెరికన్ రకం పరివేష్టిత ట్రాన్స్ఫార్మర్ యొక్క సంస్థాపనా వంపు: 3 కన్నా ఎక్కువ కాదు

◆ ఇన్స్టాలేషన్ ఎన్విరాన్మెంట్: చుట్టుపక్కల గాలి స్పష్టంగా తినివేయు మరియు దహన వాయువుల ద్వారా కలుషితం కాదు మరియు సంస్థాపనా సైట్ వద్ద హింసాత్మక కంపనం లేదు

Product పై పరిస్థితులకు మించి ఈ ఉత్పత్తిని ఆర్డర్ చేసేటప్పుడు, మీరు మా కంపెనీతో చర్చలు జరపవచ్చు.

● అమెరికన్ టైప్ పరివేష్టిత ట్రాన్స్ఫార్మర్ యొక్క సాంకేతిక పారామితుల పట్టిక

క్రమ సంఖ్య	అంశం	యూనిట్	సాంకేతిక పారామితులు
1	రేటెడ్ వోల్టేజ్	kv	10/0.4
2	గరిష్ట ఆపరేటింగ్ వోల్టేజ్	kv	12
3	రేటెడ్ ఫ్రీక్వెన్సీ	Hz	50
4	రేటెడ్ సామర్థ్యం	KVA	150-1600
5	1min పవర్ ఫ్రీక్వెన్సీ వోల్టేజ్‌ను తట్టుకోండి	kv	35
6	మెరుపు ప్రేరణ వోల్టేజ్	kv	75
7	శీతలీకరణ పద్ధతి		ఒనాన్
8	అధిక వోల్టేజ్ బ్యాకప్ ఫ్యూజ్ యొక్క ప్రవాహం	ది	50
9	ప్లగ్-ఇన్ ఫ్యూజ్ యొక్క ప్రవాహం	ది	2.5
10	పర్యావరణ ఉష్ణోగ్రత	℃	-35 ~ 40
11	అనుమతించదగిన కాయిల్ ఉష్ణోగ్రత పెరుగుతోంది	℃	65
12	నో-లోడ్ వోల్టేజ్ నియంత్రణ		± 5% లేదా ± 2*2.5%
13	శబ్దం స్థాయి	డిబి	50
14	ఐపి డిగ్రీ		IP43

Tyme అమెరికన్ రకం పరివేష్టిత ట్రాన్స్ఫార్మర్ యొక్క రూపురేఖ పరిమాణం

ZBW-12 అమెరికన్ రకం పరివేష్టిత ట్రాన్స్ఫార్మర్ ప్రామాణిక కొలతలు
సామర్థ్యం (కెవిఎ)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
