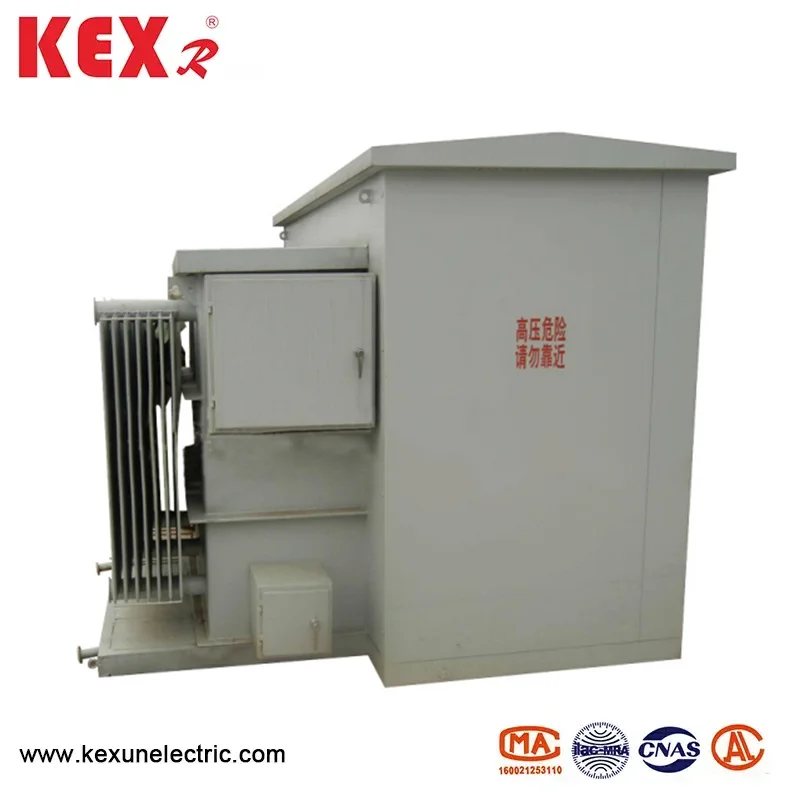

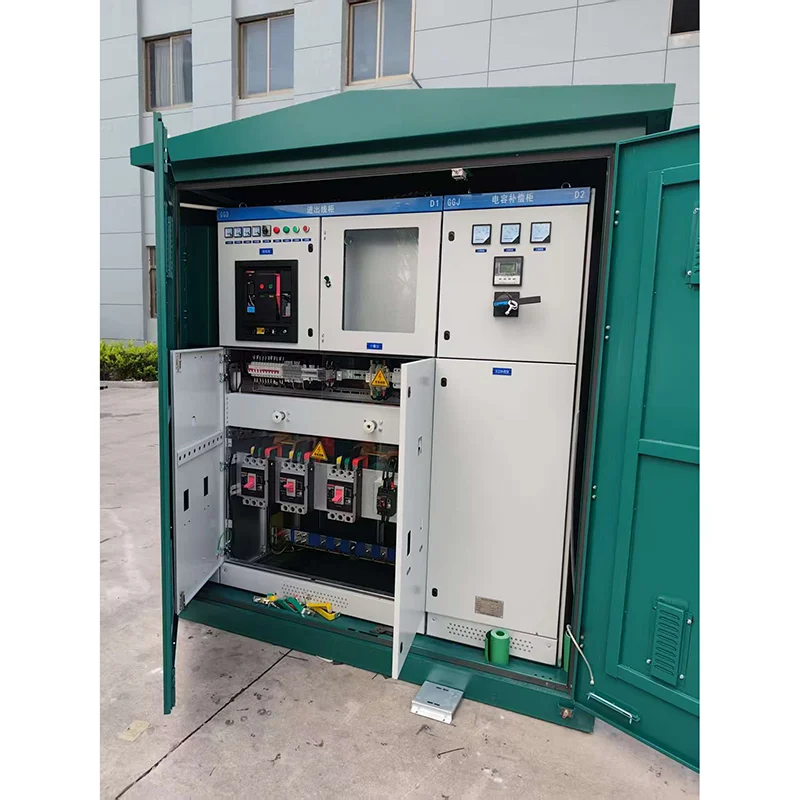

అమెరికన్ రకం ప్యాడ్-మౌంటెడ్ ట్రాన్స్ఫార్మర్

క్రమ సంఖ్య

అంశం

యూనిట్

సాంకేతిక పారామితులు

1

రేటెడ్ వోల్టేజ్

kv

10/0.4

2

గరిష్ట ఆపరేటింగ్ వోల్టేజ్

kv

12

3

రేటెడ్ ఫ్రీక్వెన్సీ

Hz

50

4

రేటెడ్ సామర్థ్యం

KVA

150-1600

5

1min పవర్ ఫ్రీక్వెన్సీ వోల్టేజ్‌ను తట్టుకోండి

kv

35

6

మెరుపు ప్రేరణ వోల్టేజ్

kv

75

7

శీతలీకరణ పద్ధతి

ఒనాన్

8

అధిక వోల్టేజ్ బ్యాకప్ ఫ్యూజ్ యొక్క ప్రవాహం

ది

50

9

ప్లగ్-ఇన్ ఫ్యూజ్ యొక్క ప్రవాహం

ది

2.5

10

పర్యావరణ ఉష్ణోగ్రత

℃

-35 ~ 40

11

అనుమతించదగిన కాయిల్ ఉష్ణోగ్రత పెరుగుతోంది

℃

65

12

నో-లోడ్ వోల్టేజ్ నియంత్రణ

± 5% లేదా ± 2*2.5%

13

శబ్దం స్థాయి

డిబి

50

14

ఐపి డిగ్రీ

IP43

సామర్థ్యం (కెవిఎ)

ఆధిక్యత

సమూహాన్ని కనెక్ట్ చేస్తోంది

నో-లోడ్ కరెంట్%

లోడ్ నష్టం లేదు %

పసుపుపచ్చనీటనం

లోడ్ నష్టం (w)

Hv

ఎల్వి

ఎస్ 9

ఎస్ 10

ఎస్ 1

ఎస్ 9

ఎస్ 10

ఎస్ 1

160

10 ± 5

OR2*± 2.5

0.4

DYN11

Yyn0

1.4

1.4

0.2

400

320

255

4.0

2200

200

1.3

1.3

0.2

480

380

305

2600

250

1.2

1.2

0.2

560

450

360

3050

315

1.1

1.1

0.2

670

530

425

3650

400

1.0

1.0

0.15

800

650

505

4300

500

1.0

1.0

0.15

960

750

605

5100

630

0.9

0.9

0.15

1200

910

755

6200

800

0.8

0.8

0.15

1400

1080

980

4.5

7500

1000

0.7

0.7

—

1700

1260

—

10300

1250

0.6

0.6

—

1950

—

—

12000

అంశం

పేరు

యూనిట్

315 ఎ

630 ఎ

రేటెడ్ వోల్టేజ్

Kv

12

12

గరిష్ట కరెంట్

A

315

630

రేటెడ్ ఫ్రీక్వెన్సీ

Hz

50

50

రేట్ షార్ట్-సర్క్యూట్ క్లోజింగ్ కరెంట్

ది

31.5

50

రేట్ స్వల్పకాలిక కరెంట్‌ను తట్టుకోండి

ది

12.5

50

రేట్ స్వల్పకాలిక సమయం

S

2

2

యాంత్రిక జీవితం

సమయం

2000

2000

మెరుపు ప్రేరణ పరీక్ష

దశ భూమికి

Kv

75

75

ఐసోలేషన్ ఫ్రాక్చర్

85

85

1 నిమిషం పని పౌన frequency పున్యం వోల్టేజ్‌ను తట్టుకుంటుంది

దశ భూమికి

42

42

ఐసోలేషన్ ఫ్రాక్చర్

48

48

రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది

ది

31.5

50

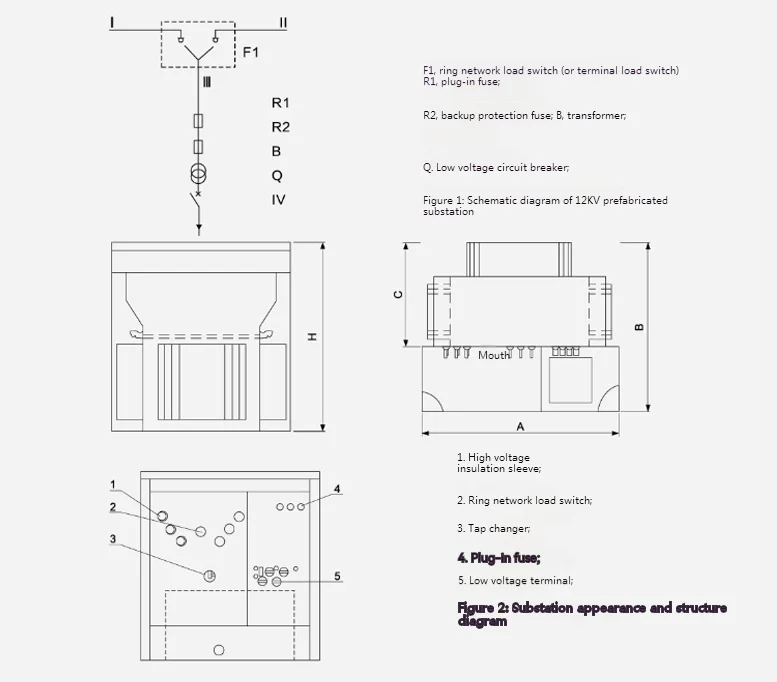

ZBW-12 ముందే వ్యవస్థాపించిన అమెరికన్ బాక్స్ రకం సబ్‌స్టేషన్ ప్రామాణిక కొలతలు

సామర్థ్యం (కెవిఎ)

A

B

C

D

E

F

H

100 ~ 250

1900

1650

1250

650/800

600

1410/1560

1450

315

1900

1650

1350

650/800

650

1460/1610

1450

400 ~ 500

1900

1750

1450

650/800

650

1490/1640

1550

630

1900

1750

1550

650/800

700

1580/1730

1550

800

1900

1850

1550

650/800

700

1640/1790

1650

1000

1900

1850

1650

650/800

700

1640/1790

1650
