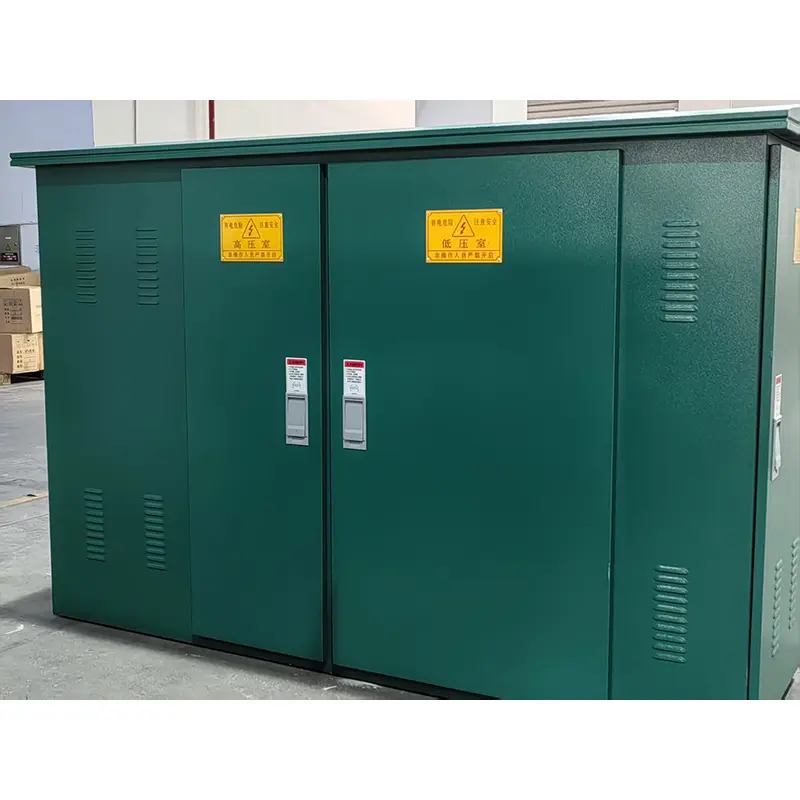

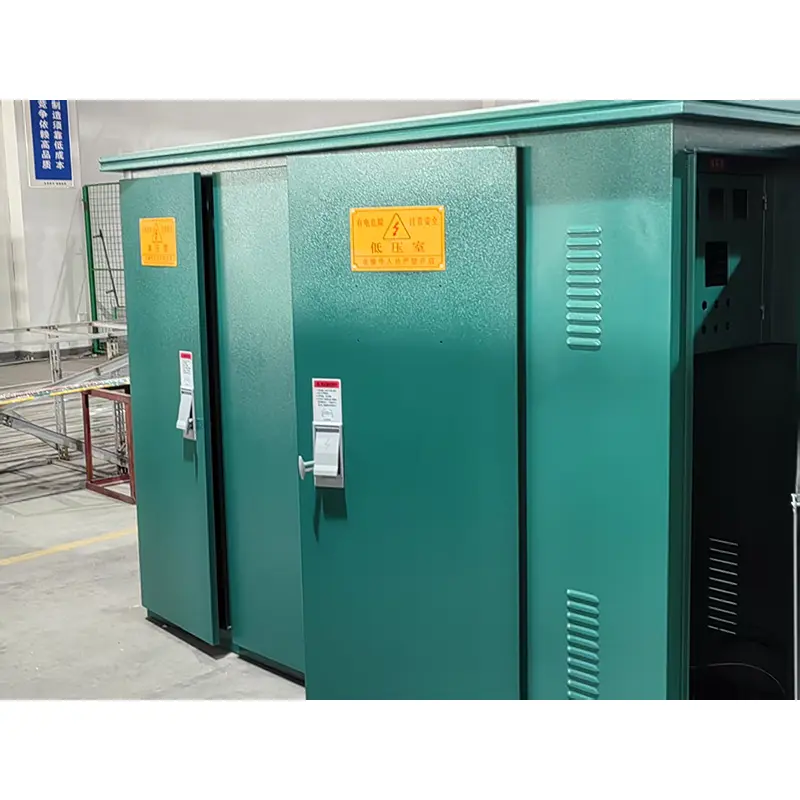

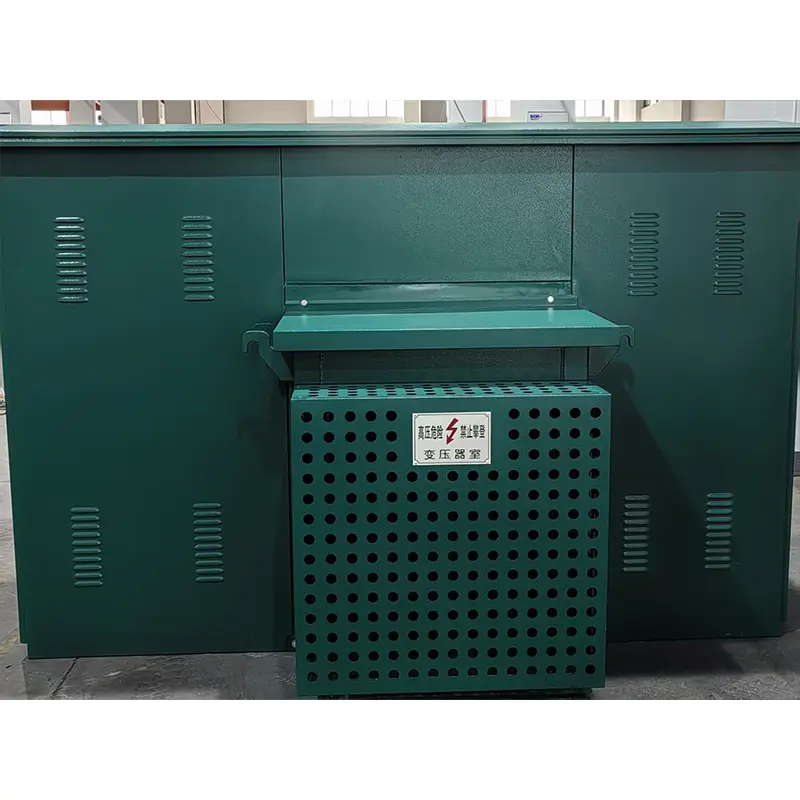

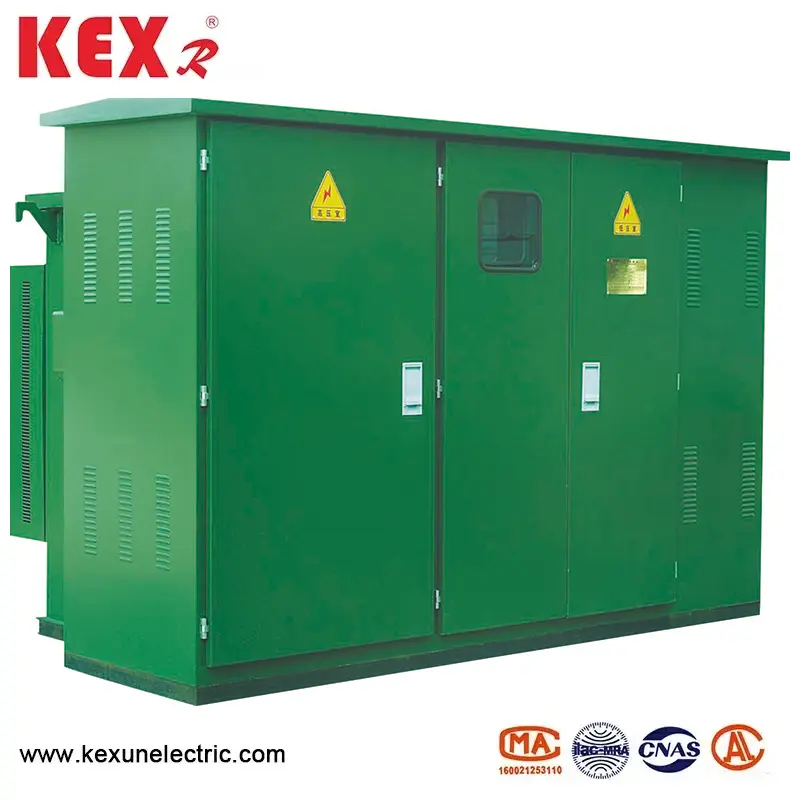

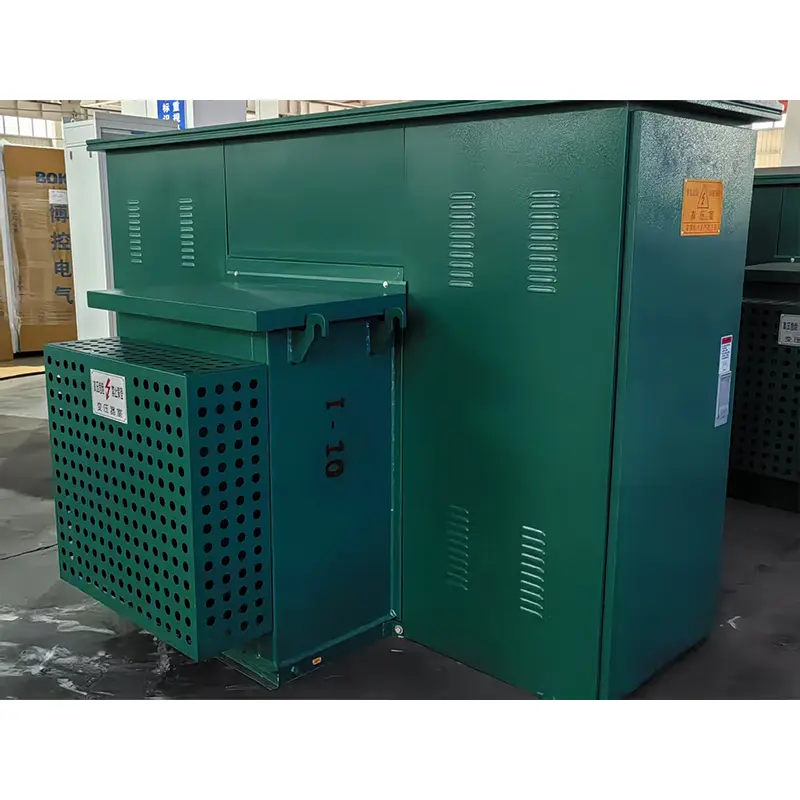

అమెరికన్ టైప్ త్రీ-ఫేజ్ ప్యాడ్-మౌంటెడ్ సబ్‌స్టేషన్

ZBW-12 టైప్ అమెరికన్ టైప్ త్రీ-ఫేజ్ ప్యాడ్-మౌంటెడ్ సబ్‌స్టేషన్, చైనా తయారీదారు కెక్సర్ చేత ఉత్పత్తి చేయబడింది, ఇది సాధారణ నిర్మాణం, చిన్న అంతస్తు స్థలం మరియు బలమైన ఇన్సులేషన్ కలిగిన సబ్‌స్టేషన్, ఇది 10 కెవి రేట్ వోల్టేజ్‌కు అనువైనది.
మోడల్: ZBW-12
బ్రాండ్ ： KEXR

విచారణ పంపండి

ఉత్పత్తి వివరణ

● అమెరికన్ టైప్ త్రీ-ఫేజ్ ప్యాడ్-మౌంటెడ్ సబ్‌స్టేషన్ ఉపయోగించి షరతులు

◆ పరిసర ఉష్ణోగ్రత: అమెరికన్ టైప్ మూడు-దశల ప్యాడ్-మౌంటెడ్ సబ్‌స్టేషన్ చుట్టూ పరిసర ఉష్ణోగ్రత -30 ~ 40 be ఉండాలి.

◆ ఎత్తు: అమెరికన్ టైప్ త్రీ-ఫేజ్ ప్యాడ్-మౌంటెడ్ సబ్‌స్టేషన్ 4000 మీ కంటే తక్కువ వ్యవస్థాపించబడాలి;

◆ గాలి వేగం: 34 మీ/సెకు సమానం (700 పిఎ కంటే ఎక్కువ కాదు);

◆ తేమ: సగటు రోజువారీ సాపేక్ష ఆర్ద్రత 95%కంటే ఎక్కువ కాదు; నెలవారీ సాపేక్ష ఆర్ద్రత విలువ 95%కంటే ఎక్కువ కాదు;

◆ షాక్‌ప్రూఫ్: క్షితిజ సమాంతర త్వరణం 0.4m/s² కంటే ఎక్కువ కాదు

, మరియు నిలువు త్వరణం 0.15m/s² కంటే ఎక్కువ కాదు

Installing ఇన్స్టాలేషన్ సైట్ యొక్క వంపు: అమెరికన్ టైప్ త్రీ-ఫేజ్ ప్యాడ్-మౌంటెడ్ సబ్‌స్టేషన్ యొక్క సంస్థాపనా వంపు 3 కంటే ఎక్కువ కాదు

◆ ఇన్స్టాలేషన్ ఎన్విరాన్మెంట్: చుట్టుపక్కల గాలి స్పష్టంగా తినివేయు మరియు దహన వాయువుల ద్వారా కలుషితం కాదు మరియు సంస్థాపనా సైట్ వద్ద హింసాత్మక కంపనం లేదు

Compant పై పరిస్థితులకు మించి ఈ ఉత్పత్తిని ఆర్డర్ చేసేటప్పుడు, మీరు KEXR తో చర్చలు జరపవచ్చు

Z ZBW-12 రకం అమెరికన్ టైప్ త్రీ-ఫేజ్ ప్యాడ్-మౌంటెడ్ సబ్‌స్టేషన్ యొక్క సాంకేతిక పారామితులు

క్రమ సంఖ్య	అంశం	యూనిట్	సాంకేతిక పారామితులు
1	రేటెడ్ వోల్టేజ్	kv	10/0.4
2	గరిష్ట ఆపరేటింగ్ వోల్టేజ్	kv	12
3	రేటెడ్ ఫ్రీక్వెన్సీ	Hz	50
4	రేటెడ్ సామర్థ్యం	KVA	150-1600
5	1min పవర్ ఫ్రీక్వెన్సీ వోల్టేజ్‌ను తట్టుకోండి	kv	35
6	మెరుపు ప్రేరణ వోల్టేజ్	kv	75
7	శీతలీకరణ పద్ధతి		ఒనాన్
8	అధిక వోల్టేజ్ బ్యాకప్ ఫ్యూజ్ యొక్క ప్రవాహం	ది	50
9	ప్లగ్-ఇన్ ఫ్యూజ్ యొక్క ప్రవాహం	ది	2.5
10	పర్యావరణ ఉష్ణోగ్రత	℃	-35 ~ 40
11	అనుమతించదగిన కాయిల్ ఉష్ణోగ్రత పెరుగుతోంది	℃	65
12	నో-లోడ్ వోల్టేజ్ నియంత్రణ		± 5% లేదా ± 2*2.5%
13	శబ్దం స్థాయి	డిబి	50
14	ఐపి డిగ్రీ		IP43

ట్రాన్స్ఫార్మర్

KEXR ప్రీ-ఇన్‌స్టాల్ చేసిన అమెరికన్ బాక్స్ రకం సబ్‌స్టేషన్ కొత్త S9 మరియు S11 సిరీస్ త్రీ-ఫేజ్ ఆయిల్ వరదలతో కూడిన ట్రాన్స్‌ఫార్మర్‌లను తక్కువ నో-లోడ్ నష్టం, తక్కువ ఉష్ణోగ్రత పెరుగుదల, తక్కువ శబ్దం మరియు తక్కువ ఎత్తు యొక్క ప్రయోజనాలను కలిగి ఉంది. ట్రాన్స్ఫార్మర్ యొక్క నో-లోడ్ నష్టం మరియు లోడ్ నష్టం అసలు ఎస్ 9 ట్రాన్స్ఫార్మర్ కంటే తక్కువగా ఉంది, ప్రస్తుతం దేశీయ అధునాతన స్థాయికి చేరుకుంటుంది. ట్రాన్స్ఫార్మర్ పూర్తిగా సీలు చేసిన నిర్మాణాన్ని కలిగి ఉంది, ఇది తేమ వలన కలిగే వాయు కాలుష్యం మరియు ఇన్సులేషన్ క్షీణతను సమర్థవంతంగా వేరు చేస్తుంది. ఆయిల్ ట్యాంక్ పైభాగంలో 40-90 మిమీ యొక్క గాలి పరిపుష్టి మిగిలిపోతుంది, ఇది ఆయిల్ ట్యాంక్ షెల్ యొక్క ముడతలు తో కలిసి వేడి వెదజల్లడం మరియు శీతలీకరణ పాత్రను పోషిస్తుంది మరియు అంతర్గత ఒత్తిడిని సమర్థవంతంగా తగ్గిస్తుంది.

కొలతలు మరియు బరువు

సామర్థ్యం	A	B	C	H	బరువు （kg）
315 కెవా	2560	1600	600	1000	3050
400 కెవా	2560	1600	600	1000	3270
500 కెవా	2560	1600	600	1000	3400
630 కెవా	2560	1600	600	1000	3900
800 కెవా	2760	1600	800	1000	4200
1000 కెవా	2760	1950	800	1000	4800
1250 కెవా	2910	1950	800	1000	5400

Z ZBW-12 రకం అమెరికన్ టైప్ త్రీ-ఫేజ్ ప్యాడ్-మౌంటెడ్ సబ్‌స్టేషన్ యొక్క రూపురేఖ పరిమాణం

ZBW-12 అమెరికన్ టైప్ త్రీ-ఫేజ్ ప్యాడ్-మౌంటెడ్ సబ్‌స్టేషన్ ప్రామాణిక కొలతలు
సామర్థ్యం (కెవిఎ)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
