పర్యావరణ అనుకూల పొడి-రకం ట్రాన్స్ఫార్మర్

SG (బి) 10 టైప్ ఎన్విరాన్మెంట్-ఫ్రెండ్లీ డ్రై-టైప్ ట్రాన్స్ఫార్మర్ ప్రత్యేకంగా చైనా సరఫరాదారు కెక్సున్ ఎలక్ట్రిక్ ఉత్పత్తి చేసిన బలమైన థర్మల్ షాక్ నిరోధకత, పెద్ద ఓవర్లోడ్ సామర్థ్యం, జ్వాల రిటార్డెన్సీ, అధిక ఫైర్‌ప్రూఫ్ పనితీరు, తక్కువ నష్టం మరియు సాధారణ నిర్వహణ యొక్క లక్షణాలను కలిగి ఉంది. విమానాశ్రయాలు, విద్యుత్ ప్లాంట్లు, మెటలర్జికల్ కార్యకలాపాలు, ఆసుపత్రులు, ఎత్తైన భవనాలు, పెట్రోకెమికల్ పరిశ్రమ మరియు ఇతర వాతావరణాలకు అనుకూలం.
మోడల్: SCB10
బ్రాండ్ ： KEXR

విచారణ పంపండి

ఉత్పత్తి వివరణ

SG SGB10 రకం పర్యావరణ-స్నేహపూర్వక పొడి-రకం ట్రాన్స్ఫార్మర్ యొక్క కోర్

ఐరన్ కోర్ దిగుమతి చేసుకున్న ధాన్యం ఆధారిత అధిక-నాణ్యత హై మాగ్నెటిక్ కండక్టివిటీ సిలికాన్ స్టీల్ షీట్లతో కలిసి పేర్చబడి ఉంటుంది. The45 ° పూర్తిగా వంపుతిరిగిన ఉమ్మడి నిర్మాణం వైండింగ్ మరియు ఐరన్ కోర్ మధ్య సాగే ఫిక్సింగ్ పరికరాన్ని అవలంబిస్తుంది, ఇది ట్రాన్స్ఫార్మర్ తక్కువ నో-లోడ్ నష్టం మరియు శబ్దాన్ని కలిగి ఉండటానికి వీలు కల్పిస్తుంది. ఐరన్ కోర్ యొక్క ఉపరితలం ప్రత్యేక సాంకేతిక పరిజ్ఞానంతో చికిత్స చేయబడుతుంది, ఇది ట్రాన్స్ఫార్మర్ యొక్క శబ్దాన్ని తగ్గించడమే కాకుండా, ఆపరేషన్ సమయంలో ఇనుప కోర్ను కదిలించదు. మొత్తంగా బేస్కు పరిష్కరించబడింది. వైండింగ్ సాగే ప్యాడ్‌ల ద్వారా పరిష్కరించబడుతుంది మరియు బఫరింగ్ నిర్మాణం వైబ్రేషన్ స్థాయి మరియు వైండింగ్ యొక్క శబ్దాన్ని తగ్గిస్తుంది.

అధిక మరియు తక్కువ వోల్టేజ్ కాయిల్స్

అధిక మరియు తక్కువ వోల్టేజ్ కాయిల్స్ నోమెక్స్ ఇన్సులేషన్ మెటీరియల్‌తో తయారు చేయబడతాయి మరియు వీపిఎల్ వాక్యూమ్ ప్రెజరైజేషన్ పరికరాలను ఉపయోగించి ద్రావకం-రహిత సంక్రమణ పెయింట్‌తో పదేపదే కలిపి, ఆపై అధిక ఉష్ణోగ్రతల వద్ద అనేకసార్లు కాల్చబడి నయం చేయబడతాయి. అధిక-వోల్టేజ్ కాయిల్ అధిక యాంత్రిక బలం మరియు మంచి వేడి వెదజల్లే పరిస్థితులతో నిరంతర నిర్మాణాన్ని అవలంబిస్తుంది, అధిక ఇంటర్లేయర్ వోల్టేజ్, పేలవమైన ఉష్ణ వెదజల్లడం సామర్థ్యం, సులభంగా ఉష్ణ విచ్ఛిన్నం మరియు మల్టీ.లేయర్ సిలిండ్రికల్ కాయిల్స్ యొక్క తక్కువ యాంత్రిక బలం, తద్వారా ఉత్పత్తి ఆపరేషన్ యొక్క విశ్వసనీయతను మెరుగుపరుస్తుంది; తక్కువ-వోల్టేజ్ కాయిల్ రేకు లేదా రేఖాంశ వాయుమార్గ అధిక ప్రస్తుత మురి నిర్మాణాన్ని అవలంబిస్తుంది. ఇంప్రెగ్నేటెడ్ కాయిల్ అద్భుతమైన తేమ నిరోధకతను కలిగి ఉంది మరియు ప్రభావాలను మరింత సమర్థవంతంగా తట్టుకోగలదు, దీనికి పగుళ్లు లేదా పాక్షిక ఉత్సర్గ లేదు, మరియు దాని సేవా జీవితం తర్వాత ఆరబెట్టడం, కుళ్ళిపోవడం మరియు రీసైకిల్ చేయడం సులభం, పర్యావరణాన్ని కాపాడుతుంది.

◆ షెల్

అవసరమైతే, కెక్సన్ ఎలక్ట్రిక్ ఐపి 20 లేదా ఐపి 23 యొక్క రక్షణ స్థాయిలతో షెల్స్‌ను అందించగలదు. ఎన్‌క్లోజర్ ప్రొటెక్షన్ లెవల్ యొక్క అర్థం ఎల్‌పి 20 అంటే 12 మిమీ వ్యాసం కలిగిన ఘన విదేశీ వస్తువులు ప్రవేశించడానికి అనుమతించబడవు. శీతలీకరణ గాలి ప్రసరణకు, షెల్ యొక్క దిగువ మరియు పైభాగం మెష్ ప్లేట్లతో తయారు చేయబడ్డాయి.

Heat వేడి రక్షణ

కాయిల్ వేడెక్కడానికి వ్యతిరేకంగా రక్షణ చర్యలు తీసుకోవడానికి, SGB10 రకం పర్యావరణ-స్నేహపూర్వక డ్రై-టైప్ ట్రాన్స్ఫార్మర్ 315kVA మరియు అంతకంటే ఎక్కువ ఉష్ణోగ్రత ప్రదర్శన రక్షణ పరికరంతో అమర్చబడి ఉంటుంది. ఈ పరికరం తక్కువ-వోల్టేజ్ వైండింగ్‌లో పొందుపరిచిన ఉష్ణోగ్రత సెన్సింగ్ అంశాలను డిజిటల్ డిస్ప్లే పరికరానికి సిగ్నల్ సోర్స్‌గా ఉపయోగిస్తుంది. తక్కువ-వోల్టేజ్ వైండింగ్ లోపల ఉష్ణోగ్రత మారినప్పుడు, ఉష్ణోగ్రత సెన్సింగ్ డిజిటల్ డిస్ప్లే పరికరం కొత్త ఉష్ణోగ్రత విలువను ప్రదర్శిస్తుంది మరియు ట్రాన్స్ఫార్మర్‌ను రక్షించడానికి ఈ ఉష్ణోగ్రత విలువ ఆధారంగా నియంత్రణ మరియు అలారం విధులను నిర్వహిస్తుంది.

Over ఓవర్లోడ్ సామర్థ్యం

SGB10 రకం పర్యావరణ-స్నేహపూర్వక పొడి-రకం ట్రాన్స్ఫార్మర్ కొత్త నిర్మాణం, కొత్త పదార్థాలు మరియు కొత్త ప్రక్రియలను అవలంబిస్తుంది, మంచి వేడి వెదజల్లడం పరిస్థితులు, సుదీర్ఘ ఉష్ణ జీవితం మరియు చాలా బలమైన ఓవర్‌లోడ్ సామర్థ్యంతో, ఇది 120%ఓవర్‌లోడ్ కంటే ఎక్కువ కాలం సురక్షితంగా మరియు విశ్వసనీయంగా పని చేస్తుంది. పాత 23 వాతావరణంలో, అభిమాని శీతలీకరణ అవసరం లేదు మరియు ఇది ఇంకా చాలా కాలం పూర్తి లోడ్‌లో పనిచేస్తుంది.

భద్రత

SGB10 రకం పర్యావరణం-స్నేహపూర్వక పొడి-రకం ట్రాన్స్ఫార్మర్ ఈ రోజు అందుబాటులో ఉన్న అత్యధిక భద్రతా పనితీరు డ్రై-టైప్ ట్రాన్స్ఫార్మర్, అన్ని ఇన్సులేషన్ పదార్థాలు నాన్ కంబస్టిబుల్, స్వీయ ఆర్పివేయడం, విషపూరితం కానివి, మరియు ఎపోక్సీ కాస్ట్ ఉత్పత్తులతో పోలిస్తే 10% కన్నా తక్కువ మంట పదార్థాలను కలిగి ఉంటాయి. ఎపోక్సీ కాస్ట్ ట్రాన్స్ఫార్మర్స్. SG (బి) 10 కొత్త ఉత్పత్తి అధిక భద్రతా అవసరాలు, తేమ మరియు వేడి పరిస్థితులు మరియు శక్తి, సబ్వే, షిప్, కెమికల్ వంటి పేలవమైన వెంటిలేషన్ ఉన్న అనువర్తనాల్లో ఉన్నతమైన పనితీరును ప్రదర్శిస్తుంది. మరియు మెటలర్జికల్ పరిశ్రమలు.

◆ అద్భుతమైన తేమ నిరోధకత

NOMEX "SGB10 రకం పర్యావరణ-స్నేహపూర్వక పొడి-రకం ట్రాన్స్ఫార్మర్ యొక్క ఇన్సులేషన్ సిస్టమ్ తేమ యొక్క దండయాత్రను తట్టుకోగలదు. అధునాతన VPL పరికరాలు మరియు వాక్యూమ్ ఇంప్రెగ్నేషన్ టెక్నాలజీని తగ్గించడం. U చేత గుర్తించబడిన అధిక-నాణ్యత సంకలనం పెయింట్ 180 C మరియు పైన పేర్కొన్న ఉష్ణోగ్రత వద్ద పూర్తిగా సంక్రమణ.

◆ చిన్న వాల్యూమ్ మరియు తేలికైన బరువు

SGB10 రకం ఎన్విరాన్మెంట్-ఫ్రెండ్లీ డ్రై-టైప్ ట్రాన్స్ఫార్మర్ డుపోంట్ నోమెక్స్@ పేపర్‌ను ప్రధాన ఇన్సులేషన్ మెటీరియల్‌గా ఉపయోగిస్తుంది మరియు ట్రాన్స్ఫార్మర్ యొక్క హాటెస్ట్ పాయింట్ వద్ద హైబ్రిడ్ ఇన్సులేషన్ సిస్టమ్‌గా ఉపయోగిస్తుంది, అదే సామర్థ్యం యొక్క ట్రాన్స్ఫార్మర్లలో ఎపోక్సీ రెసిన్ కాస్ట్ తో పోలిస్తే దాని పరిమాణం మరియు బరువును తగ్గిస్తుంది.

పర్యావరణ రక్షణ

SGB10 రకం పర్యావరణ-స్నేహపూర్వక పొడి-రకం ట్రాన్స్ఫార్మర్ను దాని సేవా జీవితం తర్వాత కుళ్ళిపోయి రీసైకిల్ చేయవచ్చు, ఎపోక్సీ రెసిన్ యొక్క లోపాన్ని అధిగమించి, పొడి-రకం ట్రాన్స్ఫార్మర్లను కాపాడుతుంది, వీటిని కుళ్ళిపోదు మరియు పర్యావరణ రంగును దాని సేవా జీవితం తరువాత రెసిన్ మరియు గ్లాస్ ఫైబర్ యొక్క పటిష్టత మరియు కలయికకు కలుషితం చేస్తుంది.

లీడ్ వైర్

హై-వోల్టేజ్ అవుట్పుట్ టెర్మినల్ వైండింగ్ యొక్క ఎగువ భాగంలో పరిష్కరించబడింది, మరియు ట్యాప్ వైండింగ్ మధ్యలో ఉంది. విద్యుత్తు అంతరాయం సంభవించినప్పుడు, అవుట్పుట్ వోల్టేజ్‌ను సర్దుబాటు చేయడానికి కనెక్ట్ చేసే ముక్క ద్వారా ట్యాప్ మార్చబడుతుంది. తక్కువ-వోల్టేజ్ అవుట్‌గోయింగ్ టెర్మినల్ అనేది ప్లేట్ రకం వాహక స్ట్రిప్, ఇది బోల్ట్‌ల ద్వారా అవుట్‌గోయింగ్ స్ట్రిప్‌కు విశ్వసనీయంగా అనుసంధానించబడుతుంది.

Environment Friendly Dry Type Transformer

ప్రమాణాలు

GB1094.11-2007 "డ్రై టైప్ ట్రాన్స్ఫార్మర్స్"

GB/T10228-1997 "సాంకేతిక పారామితులు మరియు

పొడి రకం పవర్ ట్రాన్స్ఫార్మర్స్ కోసం అవసరాలు "

GB/T17211-1998 "డ్రై టైప్ పవర్ ట్రాన్స్ఫార్మర్స్ కోసం లోడ్ గైడ్"

JB/T10088-2004 "6-220KV పవర్ ట్రాన్స్ఫార్మర్స్ యొక్క సౌండ్ లెవల్"

GB4208-1993 "ఎన్‌క్లోజర్స్ (LP కోడ్) చేత అందించబడిన రక్షణ డిగ్రీలు"

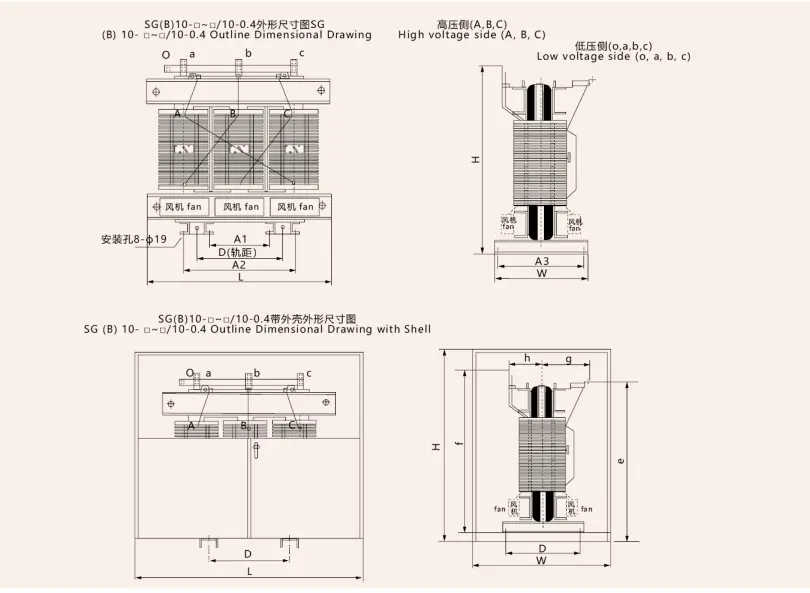

SG SGB10 రకం పర్యావరణ-స్నేహపూర్వక పొడి-రకం ట్రాన్స్ఫార్మర్ యొక్క ప్రదర్శన మరియు సంస్థాపనా కొలతలు

Environment Friendly Dry Type Transformer

K 10KV SGB10 రకం ఎన్విరాన్మెంట్-ఫ్రెండ్లీ డ్రై-టైప్ ట్రాన్స్ఫార్మర్ యొక్క సాంకేతిక పారామితులు

రేట్ సామర్థ్యం (KVA)	వోల్టేజ్ కాంబినేషన్ మరియు ట్యాప్ రేంజ్ (కెవి)			సమూహం సంఖ్య	లేదు లోడ్ నష్టం	వేర్వేరు ఇన్సులేషన్ వ్యవస్థల ఉష్ణోగ్రత క్రింద నష్టాన్ని లోడ్ చేస్తుంది (kW)	లేదు లోడ్ ప్రస్తుత (%	చిన్నది సర్క్యూట్ impe డాన్స్ (%	బరువు (kg)	ఎల్ చాలి W చాలి H mm	సంస్థాపన పరిమాణం （Mm）	ఎల్ చాలి W చాలి H (తో షెల్)
	Hv (కెవి)	అధిక వోల్టేజ్ డివిజన్ పీడన శ్రేణి అంగీకారం	ఎల్వి (కెవి)
	Hv (కెవి)	అధిక వోల్టేజ్ డివిజన్ పీడన శ్రేణి అంగీకారం	ఎల్వి (కెవి)			145
100	6 6.3 6.6 10 10.5 11	± 2.5 ± 5	0.4	DYN11 Yyn0	0.36	1.69		4	590	850x600x830	400/450	1250x1000x1150
125					0.42	1.98			650	870x650x890	550/550	1300x1000x1300
160					0.48	2.28			800	900x710x930	550/550	1300x1100x1350
200					0.56	2.71			880	940x750x980	550/660	1350x1100x1500
250					0.65	2.96			1050	990x770x1030	660/660	1400x1150x1550
315		± 2*2.5 ± 5			0.79	3.73			1260	1020x790x1080	660/660	1450x1150x1550
400					0.88	4.28			1570	1060x880x1180	660/820	1450x1200x1600
500					1.04	5.23			1780	1090x900x1220	660/820	1500x1200x1700
630					1.17	6.4		6	1860	1200x920x1150	820/820	1600x1200x1700
800					1.37	7.46			2180	1260x920x1200	820/820	1650x1200x1800
1000					1.59	8.76			2590	1320x950x1250	820/820	1750x1300x1800
1250					1.88	10.3			2980	1350x980x1320	820/820	1750x1350x1900
1600					2.2	12.5			3580	1400x1120x1400	1070/1070	1800x1400x2000
2000					2.75	15.5			4070	1440x1120x1520	1070/1070	1850x1450x2200
2500					3.24	18.4			4820	1500x1120x1640	1070/1070	1900x1500x2200

హాట్ ట్యాగ్‌లు: ఎన్విరాన్మెంట్-ఫ్రెండ్లీ డ్రై-టైప్ ట్రాన్స్ఫార్మర్ సరఫరాదారు, పర్యావరణ అనుకూల ట్రాన్స్ఫార్మర్ తయారీదారు
