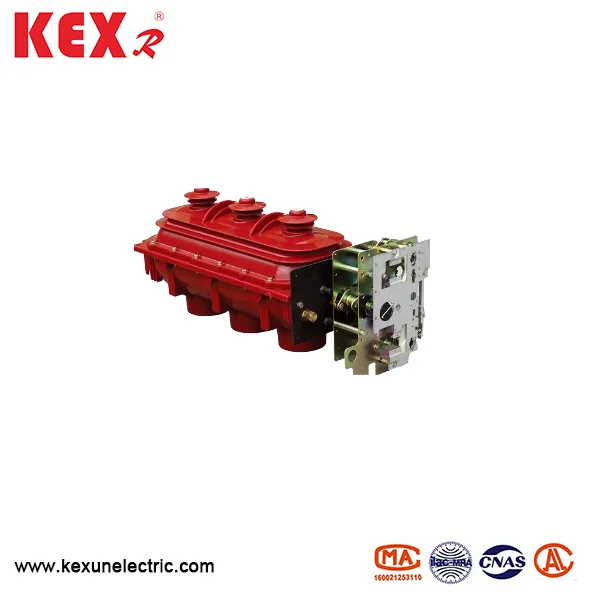

FLRN36-12D రకం SF6 లోడ్ స్విచ్

చైనా ఫ్యాక్టరీలో కెక్సన్ ప్రత్యేకంగా ఉత్పత్తి చేయబడిన FLRN36-12D రకం SF6 లోడ్ స్విచ్ SF6 గ్యాస్‌ను ఆర్క్ ఆర్పివేయడం మరియు ఇన్సులేటింగ్ మాధ్యమంగా ఉపయోగిస్తుంది మరియు రేటెడ్ స్విచ్ 12KV. స్విచ్‌లో మూడు స్టేషన్లు ఉన్నాయి: ముగింపు, ఓపెనింగ్ మరియు గ్రౌండింగ్. ఇది చిన్న వాల్యూమ్, అనుకూలమైన సంస్థాపన మరియు ఉపయోగం మరియు బలమైన పర్యావరణ అనుకూలత యొక్క లక్షణాలను కలిగి ఉంది.
మోడల్: N36-12D
బ్రాండ్ ： KEXR

విచారణ పంపండి

ఉత్పత్తి వివరణ

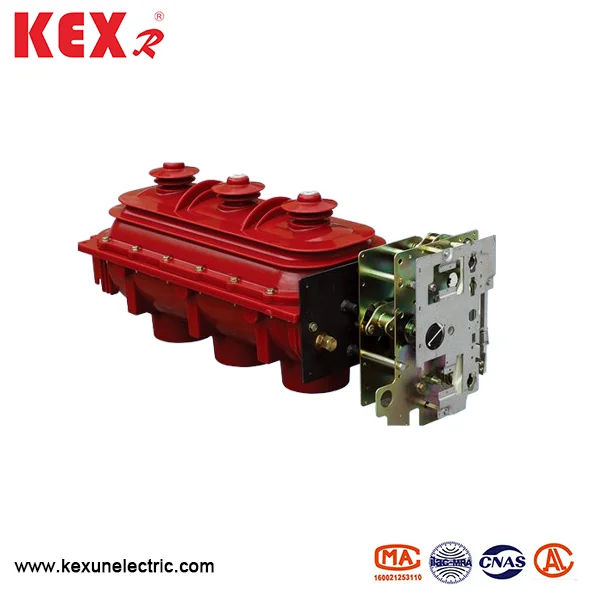

Flrn36 12d Type Sf6 Load Switch

Application అప్లికేషన్ యొక్క ప్రాంతం

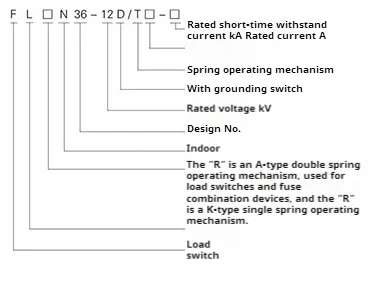

ఈ లోడ్ స్విచ్‌ల శ్రేణి FLRN36-12D (K- రకం సింగిల్ స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం) మరియు FLRN36-12D/A (టైప్ డబుల్ స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం) గా విభజించబడింది. FLRN36-12D ను లోడ్ స్విచ్+ఫ్యూజ్ కంబైన్డ్ ఎలక్ట్రికల్ ఉపకరణం నియంత్రణ మరియు రక్షణ ఫంక్షన్లతో కలపవచ్చు, వీటిని విద్యుత్ సరఫరా మరియు సబ్‌స్టేషన్ యొక్క రక్షణ మరియు నియంత్రణ కోసం ఎలక్ట్రికల్ పరికరాలుగా ఉపయోగించవచ్చు, ముఖ్యంగా రింగ్ నెట్‌వర్క్ క్యాబినెట్‌లు, కేబుల్ పంపిణీ పెట్టెలు మరియు పంపిణీ స్విచింగ్ స్టేషన్లకు అనుకూలంగా ఉంటుంది.

Standment ప్రమాణాన్ని కలుసుకోండి

IEC60265 、 IEC62271 、 GB3804 、 GB16926 మొదలైనవి.

Fl flrn36-12D రకం SF6 లోడ్ స్విచ్ యొక్క నిర్మాణ ప్రయోజనాలు

▶ ఇన్సులేటింగ్ షెల్: FLRN36-12D రకం SF6 లోడ్ స్విచ్ యొక్క ప్రధాన సర్క్యూట్ మరియు గ్రౌండింగ్ సర్క్యూట్

APGI ప్రాసెస్ ద్వారా ఎపోక్సీ రెసిన్తో చేసిన ఇన్సులేటింగ్ షెల్ లో మూసివేయబడతాయి, ఇది మంచి ఇన్సులేషన్ పనితీరు మరియు కాలుష్య నిరోధక వాతావరణం యొక్క ప్రయోజనాలను కలిగి ఉంది.

▶ ఇన్సులేషన్ షెల్ నిర్మాణం: ఇన్సులేషన్ షెల్ ఎగువ మరియు దిగువ ఇన్సులేషన్ కవర్లతో కూడి ఉంటుంది.

▶ అంతర్గత వాయువు: 0.4BAR యొక్క సాపేక్ష పీడనం ఉన్న SF6 గ్యాస్ లోపల నిండి ఉంటుంది, తద్వారా ఓవర్‌ప్రెజర్ SF6 గ్యాస్ నేరుగా క్యాబినెట్ యొక్క వెనుక ఛానెల్‌కు ప్రమాదం జరిగితే మరియు వ్యక్తిగత భద్రతను నిర్ధారించడానికి.

▶ రక్షణ చర్యలు: తక్కువ ఇన్సులేటింగ్ కవర్ భద్రతను మరింత నిర్ధారించడానికి పేలుడు-ప్రూఫ్ చర్యలను కలిగి ఉంది.

Flrn36 12d Type Sf6 Load Switch

Conditions షరతులను ఉపయోగించడం

◆ పరిసర ఉష్ణోగ్రత: FLRN36-12D రకం SF6 లోడ్ స్విచ్ చుట్టూ ఉష్ణోగ్రత

-40 ~ 40

◆ తేమ: గరిష్ట సగటు సాపేక్ష ఆర్ద్రత రోజుకు ≤ 95% మరియు నెలకు ≤ 100%.

◆ ఎత్తు: FLRN36-12D రకం SF6 లోడ్ స్విచ్ క్రింద ఉన్న ఎత్తులో ఇన్‌స్టాల్ చేయబడుతుంది

2000 మీ.

◆ భూకంప సామర్థ్యం: ≤8

Cort చుట్టుపక్కల గాలి తినివేయు, దహన వాయువు మరియు నీటి ఆవిరి వంటి స్పష్టమైన కాలుష్యం నుండి విముక్తి పొందాలి మరియు తరచుగా హింసాత్మక కంపనం ఉండకూడదు.

Fl flrn36-12D రకం SF6 లోడ్ స్విచ్ యొక్క సాంకేతిక పారామితులు

అంశం	యూనిట్	FLRN36-12D/T630-20 రకం	FLRN36-12D/100-50 రకం
రేటెడ్ వోల్టేజ్	Kv	12	12
రేటెడ్ ఫ్రీక్వెన్సీ	Hz	50	50
రేటెడ్ కరెంట్	A	630	100
1min పవర్ ఫ్రీక్వెన్సీ వోల్టేజ్ ఇంటర్‌ఫేస్/ఫ్రాక్చర్‌ను తట్టుకోండి	Kv	42/48	42/48
మెరుపు ప్రేరణ వోల్టేజ్ ఇంటర్‌ఫేస్/ఫ్రాక్చర్‌ను తట్టుకుంటుంది	Kv	75/85	75/85
5 నిమి 0 గేజ్ రేటెడ్ పవర్ ఫ్రీక్వెన్సీ వోల్టేజ్‌ను తట్టుకుంటుంది	Kv	24	24
రేటెడ్ థర్మల్ స్టెబిలిటీ కరెంట్ 3 సెకన్లు /2 సెకన్లు	ది	20/20	20/20
రేట్ డైనమిక్ స్థిరమైన కరెంట్ （శిఖరం	ది	50/50	50/50
రేట్ షార్ట్-సర్క్యూట్ క్లోజింగ్ కరెంట్	ది	50/50	125/50
రేటెడ్ క్లోజ్డ్-లూప్ అంతరాయం కరెంట్	A	630
రేట్ యాక్టివ్ లోడ్ అంతరాయం కరెంట్	A	630
రేటెడ్ కేబుల్ ఛార్జింగ్ బ్రేకింగ్ కరెంట్	A	10	10
రేట్ షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్	ది		50
రేట్ బదిలీ కరెంట్	A		1700
ఫ్యూజ్ రకం			XRNT-12KV/100A
ఫ్యూజ్ ఇంపాక్ట్ శక్తిని విసురుతుంది	J		1 ± 0.5
యాంత్రిక జీవితం	సమయం	5000/2000	3000/2000
చార్జ్డ్ బాడీలు మరియు సాపేక్ష గాలి ఇన్సులేషన్ మధ్య దూరం	mm	≥125	≥125
SF6 గ్యాస్ పీడనం	బార్	0.4	0.4
ఓపెనింగ్ మరియు మూసివేయడం యొక్క సమకాలీకరణ	ఎంఎస్	≤2	≤2
ప్రధాన సర్క్యూట్ నిరోధకత	బేబీ	≤65	≤65
