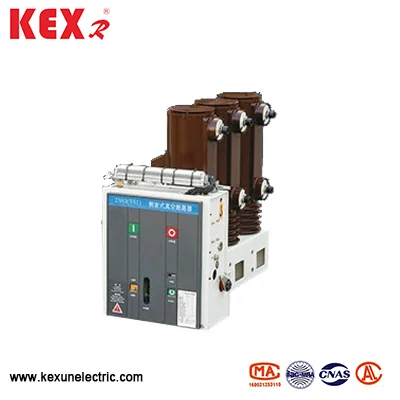

సైడ్-మౌంటెడ్ ఇండోర్ హై వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్

అంశం

యూనిట్

డేటా

రేటెడ్ వోల్టేజ్

Kv

12

రేటెడ్ కరెంట్

A

630 ~ 1250

1250

1250

రేట్ షార్ట్ సర్క్యూట్ బ్రేక్ కరెంట్

ది

20

25

31.5

రేటెడ్ షార్ట్ సర్క్యూట్ క్లోజింగ్ కరెంట్

ది

50

63

80

రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది

ది

50

63

80

4S షార్ట్ సర్క్యూట్ ప్రస్తుత （శిఖరాన్ని తట్టుకుంటుంది

ది

20

25

31.5

రేట్ ఇన్సులేట్ స్థాయి

పనిచేయడం వోల్టేజ్‌ను తట్టుకుంటుంది

Kv

42 （48）

ప్రభావం వోల్టేజ్‌ను తట్టుకుంటుంది

75 （85）

రేటెడ్ ఆపరేటింగ్ సీక్వెన్స్

బ్రేక్ -0.3 ఎస్-క్లోజ్ -180 ఎస్-క్లోజ్

యాంత్రిక జీవితం

సమయం

10000

ప్రస్తుత అంతరాయం

సమయం

50

ఆపరేటింగ్ మెకానిజం యొక్క రేటెడ్ ఓపెనింగ్ వోల్టేజ్ （DC

V

110,220

టెర్మినల్ దూరాన్ని సంప్రదించండి

mm

11 ± 1

ఓవర్‌ట్రావెల్ (స్ప్రింగ్ కంప్రెషన్ పొడవును సంప్రదించండి)

mm

35 ± 0.5

మూడు-దశల విభజన మరియు ముగింపు బౌన్స్ సమయం

ఎంఎస్

≤2

సంప్రదింపు ముగింపు బౌన్స్ సమయం

ఎంఎస్

≤2

సగటు ప్రారంభ వేగం

m/s

1.1 ± 0.2

సగటు ముగింపు వేగం

m/s

0.6 ± 0.2

ప్రారంభ సమయం

గరిష్ట ఆపరేటింగ్ వోల్టేజ్

s

≤0.05

మిన్ ఆపరేటింగ్ వోల్టేజ్

≤0.08

ముగింపు సమయం

s

0.1

డైనమిక్ మరియు స్టాటిక్ పరిచయాల యొక్క అనుమతించదగిన దుస్తులు చేరడం మందం

mm

3
