భూగర్భ సబ్‌స్టేషన్

Product ఉత్పత్తి అవలోకనం

YBD-12 రకం ల్యాండ్‌స్కేప్ భూగర్భ సబ్‌స్టేషన్ పట్టణ పర్యావరణ రూపకల్పన యొక్క భావనకు అనుగుణంగా ఉంటుంది, ఒక చిన్న ప్రాంతాన్ని ఆక్రమించింది మరియు పర్యావరణాన్ని అందంగా చేస్తుంది. ఇది పట్టణ ట్రాఫిక్ ట్రంక్ రోడ్లు, నివాస ప్రాంతాలు, విమానాశ్రయాలు, స్టేషన్లు, ఆఫ్-హైవే మరియు ఇతర ప్రదేశాలకు అనుకూలంగా ఉంటుంది మరియు పట్టణ పంపిణీ నెట్‌వర్క్ పరికరాల పరివర్తన యొక్క ధోరణిగా మారుతుంది.

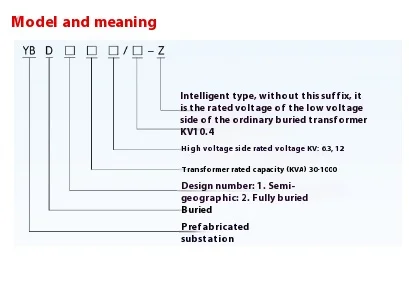

Y YBD-12 రకం ల్యాండ్‌స్కేప్ భూగర్భ సబ్‌స్టేషన్ యొక్క మోడల్ వివరణ

సాంప్రదాయ బాక్స్ సబ్‌స్టేషన్‌తో పోలిస్తే, భూగర్భ సబ్‌స్టేషన్ కింది స్పష్టమైన ప్రయోజనాలను కలిగి ఉంది

▶ సౌందర్యం మరియు పర్యావరణ సామరస్యం

సాధారణ పెట్టె సబ్‌స్టేషన్ ఒక పెద్ద ప్రాంతాన్ని ఆక్రమించింది, ఇది చుట్టుపక్కల వాతావరణంతో సమన్వయం చేయదు, మరియు భూగర్భ సబ్‌స్టేషన్ చిన్న పంపిణీ పెట్టెను కలిగి ఉంది, ఇది చుట్టుపక్కల వాతావరణాన్ని ప్రభావితం చేయదు.

▶ శక్తి పొదుపు

ఇంధన ఆదా మరియు వినియోగ తగ్గింపు మొత్తం సమాజానికి ఏకాభిప్రాయంగా మారాయి. YBD-12 టైప్ ల్యాండ్‌స్కేప్ అండర్‌గ్రౌండ్ సబ్‌స్టేషన్ కోసం ఇష్టపడే ట్రాన్స్ఫార్మర్లు తక్కువ-నష్ట ట్రాన్స్ఫార్మర్లు, S11 సిరీస్, S13 సిరీస్ మరియు SBH15 సిరీస్ వంటి వినియోగదారుల డిమాండ్ మరియు సరఫరా ప్రకారం ఎంచుకోవచ్చు.

▶ శబ్దం తగ్గింపు

ట్రాన్స్ఫార్మర్ యొక్క శబ్దం ఐరన్ కోర్ నుండి వస్తుంది, మరియు సాధారణ బాక్స్ ట్రాన్స్ఫార్మర్లోని భూమి నుండి ఎత్తు సాధారణంగా 1.2 మీ., ఇది ప్రజల నిద్రను సులభంగా ప్రభావితం చేస్తుంది. YBD-12 రకం ల్యాండ్‌స్కేప్ భూగర్భ సబ్‌స్టేషన్ మొత్తంగా భూగర్భంలో వ్యవస్థాపించబడింది మరియు దాని శబ్దాన్ని స్పష్టంగా తగ్గించవచ్చు, ఇది నివాసితులపై తక్కువ ప్రభావాన్ని చూపుతుంది.

Customers కస్టమర్ల కోసం విలువను సృష్టించండి

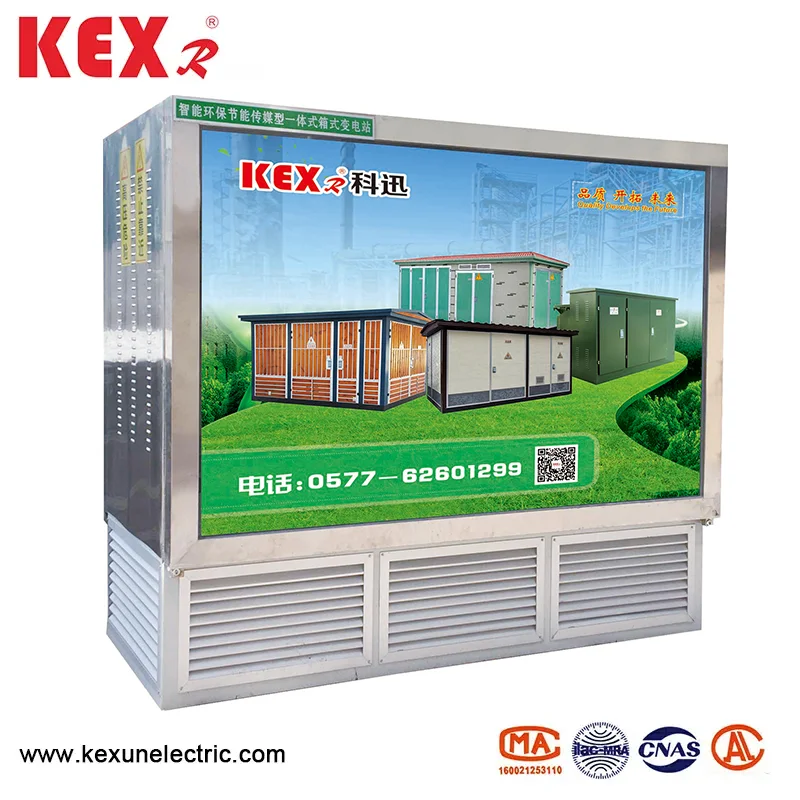

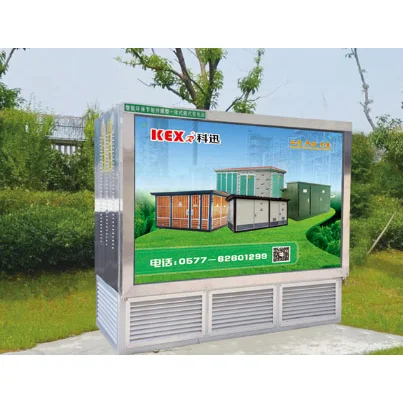

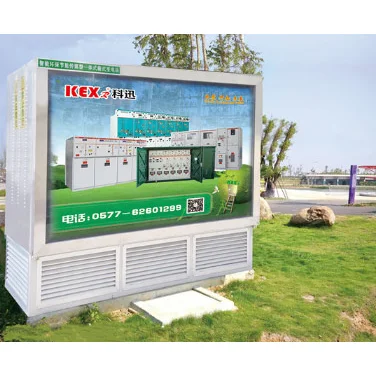

చిన్న ఉత్పత్తి చక్రం, చిన్న పెట్టుబడి మరియు శీఘ్ర ప్రభావంతో ల్యాండ్‌స్కేప్ భూగర్భ సబ్‌స్టేషన్‌ను కెక్సున్‌లో పూర్తిగా ముందుగా తయారు చేయవచ్చు. అర్బన్ మెయిన్ రోడ్లు మరియు హైవేలలో వ్యవస్థాపించిన భూగర్భ సబ్‌స్టేషన్ భూమిపై ప్రకటనల లైట్ బాక్స్ స్విచ్ పరికరం, మరియు దాని ప్రకటనల లైట్ బాక్స్ స్థానం వినియోగదారులకు చాలా కాలం పాటు ప్రకటనల ప్రయోజనాలను అందిస్తుంది.

▶ హై ఆటోమేషన్

YBD-12 రకం ల్యాండ్‌స్కేప్ అండర్‌గ్రౌండ్ సబ్‌స్టేషన్ GPRS వైర్‌లెస్ నెట్‌వర్క్ టెక్నాలజీని ఉపయోగించి సమగ్ర కొలత మరియు నియంత్రణ పరికరం ద్వారా అధిక-వోల్టేజ్ మరియు తక్కువ-వోల్టేజ్ స్విచ్ గేర్ యొక్క ఆపరేషన్ స్థితిని నియంత్రికకు నివేదించగలదు, ఇది సబ్‌స్టేషన్ యొక్క ఆపరేషన్ మరియు వాడకాన్ని బాగా సులభతరం చేస్తుంది.

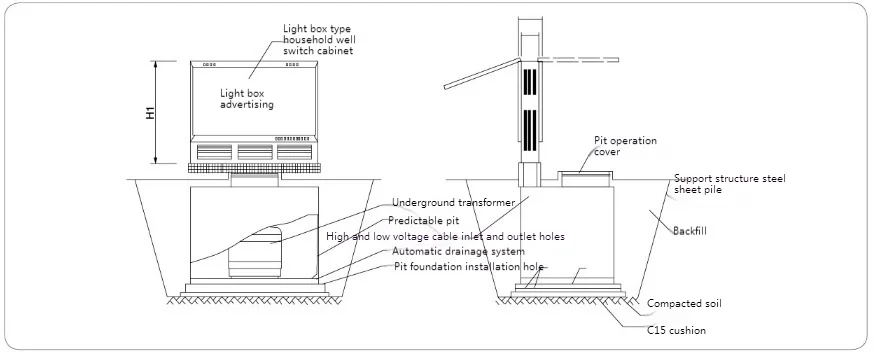

Y YBD-12 రకం ల్యాండ్‌స్కేప్ భూగర్భ సబ్‌స్టేషన్ యొక్క సంస్థాపనా రేఖాచిత్రం

గమనిక.

1. పై కొలతలు సూచన కోసం మాత్రమే. వాస్తవ కొలతలు ఆర్డర్ చేసేటప్పుడు దయచేసి తయారీదారు అందించిన డ్రాయింగ్‌లను చూడండి.

2. ఉత్పత్తిలో భూగర్భ ట్రాన్స్ఫార్మర్, లైట్ బాక్స్ అవుట్డోర్ స్విచ్ క్యాబినెట్ మరియు ప్రీఫాబ్రికేటెడ్ పిట్ ఉన్నాయి. ఇది ఫ్యాక్టరీలో ముందే సమావేశమైన పూర్తి పరికరాల సమితి, మరియు లైట్ బాక్స్ స్విచ్ క్యాబినెట్ యొక్క షెల్ స్టెయిన్లెస్ స్టీల్‌తో తయారు చేయబడింది;

3.

4. పిట్ యొక్క ఎగువ ముఖచిత్రాన్ని ఓపెనబుల్ మ్యాన్‌హోల్‌తో అందించారు. మ్యాన్‌హోల్ తెరిచిన తరువాత, దీనికి సిలిండర్ మద్దతు మరియు ఉంచబడుతుంది. మ్యాన్‌హోల్ ద్వారా, భూగర్భ ట్రాన్స్ఫార్మర్ కార్మికుడిని కేబుల్ భద్రతా కనెక్షన్ కోసం పిట్‌లో ప్రవేశించడానికి గమనించవచ్చు మరియు నిర్వహించవచ్చు.

5. పిట్ యొక్క పునాది పరిమాణం ప్రకారం పేలుడు బోల్ట్‌లను పొందుపరచాలని సూచించబడింది. పిట్ స్థానంలో మరియు స్థిరంగా ఉన్న తరువాత, హోరిజోన్ ప్రకారం బ్యాక్‌ఫిల్ మట్టి, ఆపై మట్టిగడ్డ మొక్క.

రెండు విలక్షణ పథకాల డిజైన్ డ్రాయింగ్‌లు

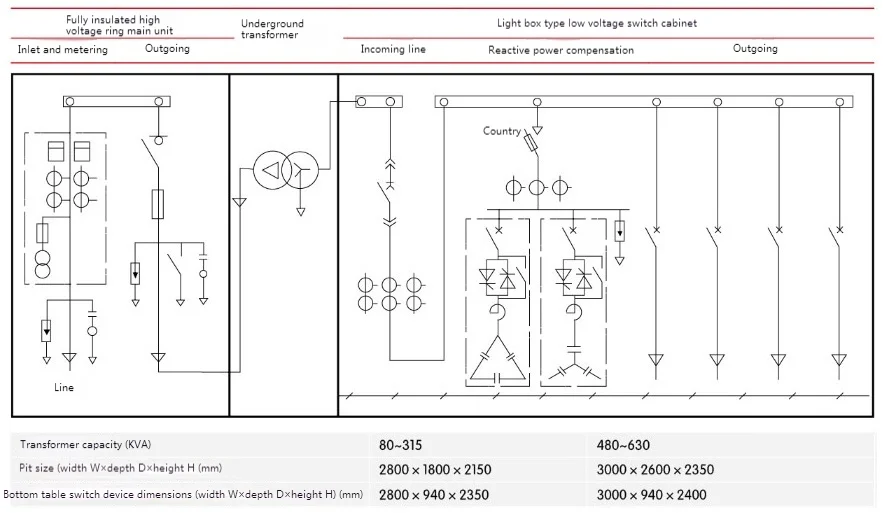

◆ HV రింగ్ మెయిన్ యూని+భూగర్భ ట్రాన్స్ఫార్మర్+తక్కువ వోల్టేజ్ మీటరింగ్

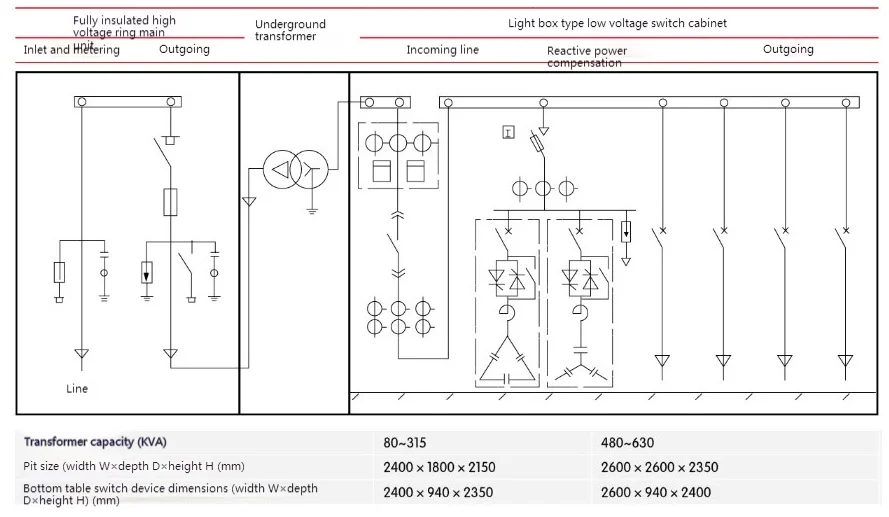

◆ HV రింగ్ మెయిన్ యూనిట్+హై వోల్టేజ్ మీటరింగ్+అండర్‌గ్రౌండ్ ట్రాన్స్ఫార్మర్+ఎల్వి ఫీడర్.
