ఉత్పత్తులు
పట్టణ పంపిణీ సబ్‌స్టేషన్

పట్టణ పంపిణీ సబ్‌స్టేషన్

చైనాలో ఒక ప్రొఫెషనల్ పవర్ ట్రాన్స్మిషన్ మరియు పంపిణీ పరికరాల సరఫరాదారుగా, కెఎక్స్ఆర్ చేత ఉత్పత్తి చేయబడిన పట్టణ పంపిణీ సబ్‌స్టేషన్ నిర్మాణంలో కాంపాక్ట్ మరియు సౌకర్యవంతమైనది మరియు ఉపయోగించడానికి సౌకర్యవంతంగా ఉంటుంది, కాబట్టి దీనిని పట్టణ నెట్‌వర్క్ పునర్నిర్మాణంలో అధిక-ఎత్తైన భవనాలు, నివాస క్వార్టర్స్, పారిశ్రామిక పార్కులు, విమానాశ్రయాలు, విమానాశ్రయాలు మరియు రేవులు, పాఠశాలలు మరియు ఇతర ప్రదేశాలు మరియు ఇతర ప్రదేశాలు.
మోడల్: YB-12
బ్రాండ్ : KEXR

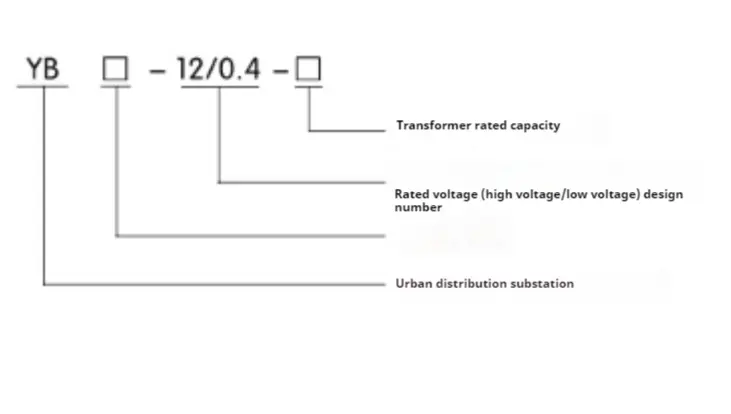

మోడల్ అర్థం

Urban Distribution Substation



Y YB-12 రకం పట్టణ పంపిణీ సబ్‌స్టేషన్ యొక్క ఉత్పత్తి పరిచయం

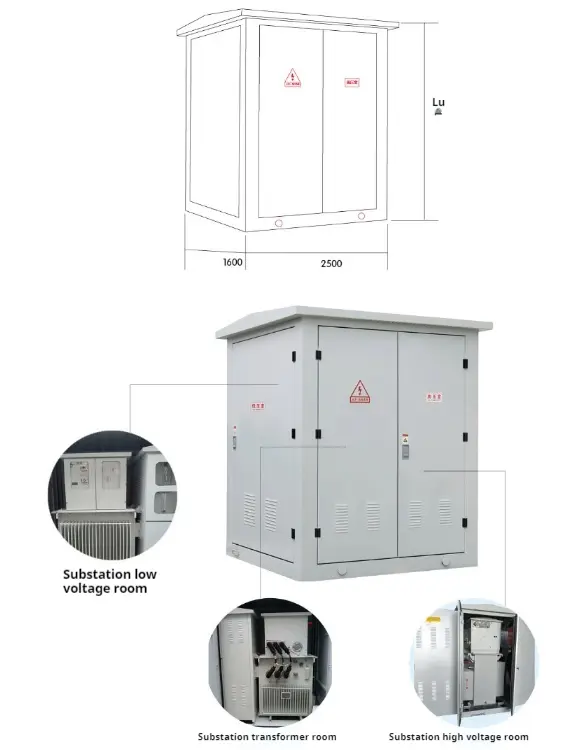

సమగ్ర నిర్మాణం

పట్టణ పంపిణీ సబ్‌స్టేషన్ ప్రధానంగా మూడు భాగాలుగా విభజించబడింది: హై-వోల్టేజ్ స్విచ్ రూమ్, ట్రాన్స్ఫార్మర్ రూమ్ మరియు తక్కువ-వోల్టేజ్ స్విచ్ రూమ్, వీటిని విడిగా రవాణా చేయవచ్చు.

ఉత్పత్తి యొక్క ఉష్ణోగ్రత పెరుగుదల స్థాయిని నిర్ధారించడానికి సబ్‌స్టేషన్ ఒక ప్రత్యేకమైన పెద్ద-చక్ర ఉష్ణ వెదజల రూపకల్పనను అవలంబిస్తుంది మరియు గదుల మధ్య ప్రత్యేక సీలింగ్ గదుల మధ్య ఉష్ణ మార్పిడిని ఏర్పరచదు.

పట్టణ పంపిణీ సబ్‌స్టేషన్ యొక్క షెల్ అధిక-నాణ్యత స్టెయిన్‌లెస్ స్టీల్ ప్లేట్‌తో తయారు చేయబడింది.

స్టీల్ ప్లేట్ నిర్మాణం యొక్క అన్ని భాగాలు ప్రత్యేక తుప్పు చికిత్సకు గురయ్యాయి, మరియు స్టెయిన్లెస్ స్టీల్ ప్లేట్ నిర్మాణం బలమైన తుప్పు నిరోధకత మరియు మంచి యాంత్రిక బలాన్ని కలిగి ఉంది.

అదనపు బిల్డింగ్ ఫౌండేషన్ లేకుండా THS సబ్‌స్టేషన్‌ను నేరుగా ఇంటి లోపల ఇన్‌స్టాల్ చేయవచ్చు, ఇది ఖర్చు మరియు స్థలాన్ని ఆదా చేస్తుంది మరియు ఇన్‌స్టాల్ చేయడానికి సౌకర్యంగా ఉంటుంది.

◆ హై ప్రెజర్ ఛాంబర్ SF6 గ్యాస్ నిండిన స్విచ్ గేర్ మా కంపెనీ స్వతంత్రంగా అభివృద్ధి చేయబడింది అధిక వోల్టేజ్ కోసం స్వీకరించబడింది, మరియు అన్ని స్విచ్ గేర్ మరియు బస్‌బార్లు మూసివేసిన స్టెయిన్‌లెస్ స్టీల్ బాక్స్‌లో మూసివేయబడతాయి, బయట బహిర్గతమైన ఛార్జ్డ్ బాడీ లేదు. సురక్షితమైన ఆపరేషన్ మరియు అధిక విశ్వసనీయత; పూర్తిగా మాడ్యులర్ డిజైన్, అన్ని మాడ్యూల్స్ విద్యుత్ వినియోగ అవసరాలకు అనుగుణంగా సైడ్ అవుట్లెట్ మరియు టాప్ విస్తరణ యొక్క కనెక్షన్ మోడ్‌ను గ్రహించగలవు మరియు విద్యుత్ సరఫరా పథకం యొక్క అవసరాలను గరిష్ట స్థాయికి తీర్చగలవు.

Pressure తక్కువ పీడన గది తక్కువ-వోల్టేజ్ సైడ్ ఇన్లెట్ మరియు అవుట్లెట్ పంక్తులు అన్నీ కొత్త అచ్చుపోసిన కేస్ సర్క్యూట్ బ్రేకర్లతో తయారు చేయబడ్డాయి, ఇవి పరిమాణంలో చిన్నవి, ఆర్సింగ్ నుండి ఉచితం మరియు భర్తీ చేయడం సులభం. మల్టీఫంక్షనల్ ఇంటెలిజెంట్ సమగ్ర రక్షణ నియంత్రిక మరియు కొత్త ఇంటిగ్రేటెడ్ రియాక్టివ్ పవర్ పరిహార పరికరం.

◆ ట్రాన్స్ఫార్మర్ రూమ్ ట్రాన్స్ఫార్మర్ ఎపోక్సీ రెసిన్తో పూర్తిగా ఇన్సులేట్ చేయబడింది, మరియు ఇన్సులేషన్ మరియు హీట్ రెసిస్టెన్స్ లెవల్ ఎఫ్, మరియు ట్రాన్స్ఫార్మర్లో ఎటువంటి దహన-సహాయక పదార్థాలు లేవు, మరియు ఆపరేషన్ సమయంలో పర్యావరణానికి అనుకూలంగా లేని గ్యాస్ లేదా ఇతర ఇంటర్మీడియట్ ఉత్పత్తులను ఉత్పత్తి చేయవు, కాబట్టి దీనికి మంచి జ్వాల రిటార్డెన్సీ, పర్యావరణ రక్షణ మరియు శక్తి పొదుపు యొక్క లక్షణాలు ఉన్నాయి.

Internal అంతర్గత కనెక్షన్ వోల్టేజ్ ట్రాన్స్ఫార్మర్ మరియు చైనీస్ సాలిడ్ స్విచ్ సంస్థ యొక్క ఘన ఇన్సులేటెడ్ కేబుల్ ఉపకరణాల ద్వారా అనుసంధానించబడి ఉన్నాయి, ఇవి సురక్షితమైనవి, నమ్మదగినవి మరియు పూర్తిగా ఇన్సులేట్ చేయబడతాయి.



● అధిక పీడన వైపు

Urban Distribution Substation

ఇంటెలిజెంట్ ఇంటిగ్రేటెడ్ సబ్‌స్టేషన్ యొక్క అధిక వోల్టేజ్ సాధారణంగా లోడ్ స్విచ్-ఫ్యూజ్ కాంబినేషన్ ఎలక్ట్రికల్ ఉపకరణం ద్వారా రక్షించబడుతుంది. ఒక దశలో ఫ్యూజ్ ఎగిరిన తరువాత, మూడు-దశల అనుసంధాన పర్యటనలు. కంప్రెస్డ్ ఎయిర్, వాక్యూమ్, సల్ఫర్ హెక్సాఫ్లోరైడ్ మొదలైన వాటి నుండి లోడ్ స్విచ్‌ను ఎంచుకోవచ్చు మరియు ఆటోమేటిక్ అప్‌గ్రేడ్‌ను గ్రహించడానికి ఆపరేటింగ్ మెకానిజం పంపిణీ చేయవచ్చు. ఫ్యూజ్ అనేది స్ట్రైకర్‌తో అధిక-వోల్టేజ్ ప్రస్తుత-పరిమితి ఫ్యూజ్, ఇది నమ్మదగిన చర్య మరియు పెద్ద బ్రేకింగ్ సామర్థ్యాన్ని కలిగి ఉంటుంది. ప్రధాన సాంకేతిక పారామితుల కోసం క్రింది పట్టిక చూడండి. 800KVA కంటే ఎక్కువ ట్రాన్స్ఫార్మర్ల కోసం, ZN12, ZN28 మరియు VS1 వంటి వాక్యూమ్ సర్క్యూట్ బ్రేకర్లను రక్షణ కోసం ఎంచుకోవచ్చు.

పీడన వైపు

తక్కువ వోల్టేజ్ వైపు ప్రధాన స్విచ్ సెలెక్టివ్ ప్రొటెక్షన్ కోసం యూనివర్సల్ లేదా ఇంటెలిజెంట్ సర్క్యూట్ బ్రేకర్‌ను అవలంబిస్తుంది; అవుట్‌లెట్ స్విచ్ చిన్న వాల్యూమ్ మరియు చిన్న ఆర్సింగ్‌తో కొత్త రకం ప్లాస్టిక్ షెల్ స్విచ్‌ను 30 సర్క్యూట్‌ల వరకు అవలంబిస్తుంది; ఇంటెలిజెంట్ ఆటోమేటిక్ ట్రాకింగ్ రియాక్టివ్ పవర్ కాంపెన్సేషన్ పరికరంలో వినియోగదారులు ఎంచుకోవడానికి కాంటాక్టర్ మరియు కాంటాక్ట్‌లెస్ స్విచింగ్ మోడ్‌లు ఉన్నాయి.

The పట్టణ పంపిణీ సబ్‌స్టేషన్ యొక్క ట్రాన్స్ఫార్మర్

Urban Distribution Substation

ఇంటెలిజెంట్ ఇంటిగ్రేటెడ్ సబ్‌స్టేషన్ తక్కువ-నష్టం, చమురు-ఇమ్మెర్సెడ్, పూర్తిగా సీల్డ్ S9, S10 మరియు S11 సిరీస్ ట్రాన్స్ఫార్మర్‌లను అవలంబిస్తుంది మరియు రెసిన్-ఎక్స్‌ట్రీమెలీ-స్మాల్ లేదా నోమెక్స్ పేపర్-ఇన్సులేటెడ్ ఎన్విరాన్‌మెంటల్-ఫ్రెండ్లీ డ్రై-టైప్ ట్రాన్స్ఫార్మర్‌లను కూడా ఎంచుకోవచ్చు. దిగువ భాగంలో ట్రాలీ అమర్చబడి ఉంటుంది మరియు ట్రాన్స్ఫార్మర్లు సులభంగా ప్రవేశించి నిష్క్రమించవచ్చు.

Load లోడ్ స్విచ్ యొక్క సాంకేతిక పారామితులు

క్రమ సంఖ్య

అంశం

యూనిట్

FN12-12

FN25-12 వాక్యూమ్ లోడ్ స్విచ్

1

రేటెడ్ వోల్టేజ్

kv

10

2

గరిష్ట ఆపరేటింగ్ వోల్టేజ్

kv

12

3

రేటెడ్ ఫ్రీక్వెన్సీ

Hz

50

4

రేటెడ్ కరెంట్

A

630

5

రేట్ బ్రేకింగ్ లోడ్ కరెంట్

A

630

6

థర్మల్ స్టేబుల్ కరెంట్

కా/సె

20/2

20/4

7

డైనమిక్ స్థిరమైన కరెంట్

ది

50

8

షార్ట్ సర్క్యూట్ ప్రస్తుత (గరిష్ట విలువ))

ది

50

9

పూర్తి లోడ్ బ్రేకింగ్ టైమ్స్

సమయం

20

10000

10

యాంత్రిక జీవితం

సమయం

2000

10000

11

1min పవర్ ఫ్రీక్వెన్సీ వోల్టేజ్‌ను తట్టుకుంటుంది (దశకు దశ)

kv

42

12

మెరుపు ప్రేరణ వోల్టేజ్ (దశ నుండి భూమి)

kv

72


The హై వోల్టేజ్ ఫ్యూజ్ యొక్క సాంకేతిక పారామితులు

క్రమ సంఖ్య

   రేటెడ్ వోల్టేజ్ (కెవి)

 రేట్ కరెంట్ (ఎ)

 కరెంట్ (ఎ) ను విచ్ఛిన్నం చేయండి

   ఫ్యూజ్ రేటెడ్ కరెంట్ (ఎ)

యుకె మోడల్

సిఎన్ మోడల్

Sdl❈j



XRNT-12

12

40

31.5

6.3, 10, 16, 20, 25, 31.5, 40

Sfl❈j

12

100

31.5

50, 63, 71, 80, 100

Skl❈j

12

125

31.5

25


Volle తక్కువ వోల్టేజ్ సర్క్యూట్ బ్రేకర్ యొక్క సాంకేతిక పారామితులు

మోడల్

విడుదల రూపం

రేటెడ్ కరెంట్ విడుదల

ఆన్-ఆఫ్ సామర్థ్యం KA (AC 380V)

DW15-630

థర్మోఎలెక్ట్రో మాగ్నెటిక్ రకం

315, 400, 630

40

DW15-1000



థర్మోఎలెక్ట్రాన్ రకం

630, 800, 1000

50

DW15-1600

1600

50

DW15-2500

1600, 2000, 2500

60

CW1-2000

తెలివైన రకం

630, 800, 1000, 1250, 1600, 2000

65 (80)

CW1-3200

2000, 2500, 3200

100

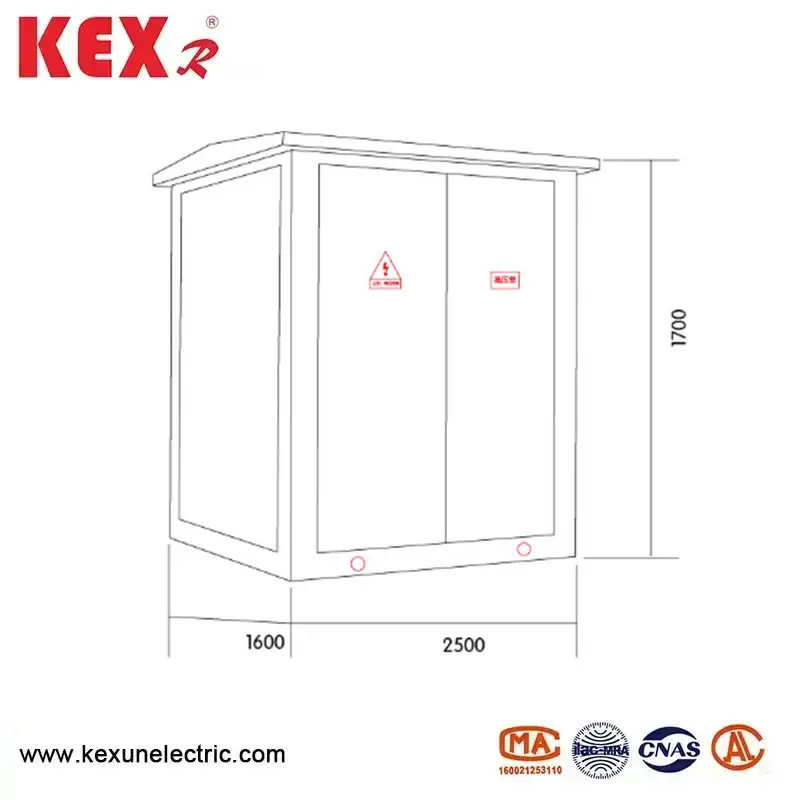

● లేఅవుట్ డైమెన్షన్ రేఖాచిత్రం

Urban Distribution Substation
