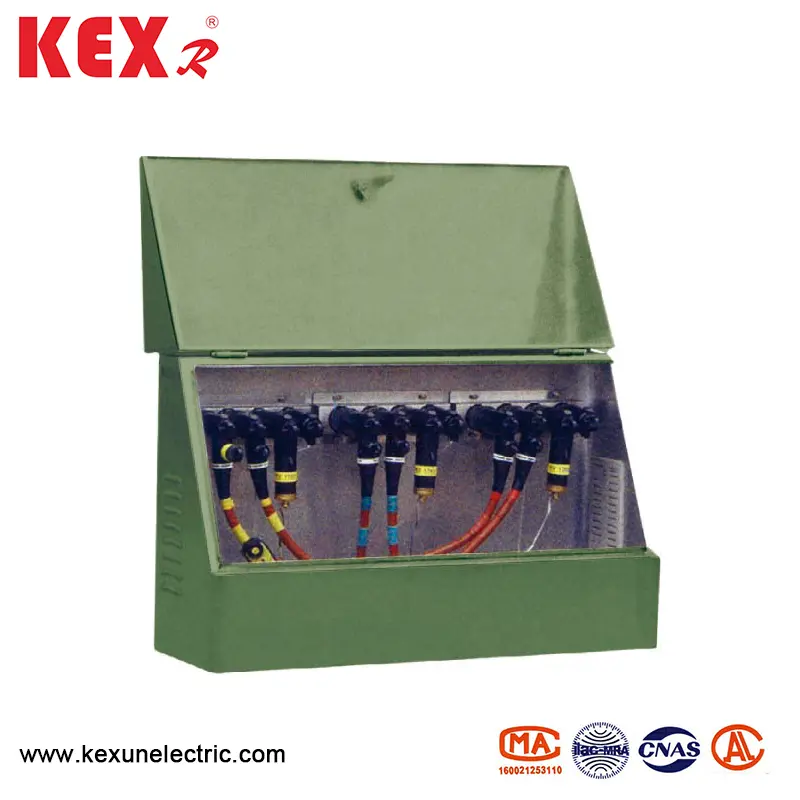

25 కెవి అమెరికన్ కేబుల్ బ్రాంచ్ బాక్స్

కెక్సున్ నిర్మించిన 25 కెవి అమెరికన్ కేబుల్ బ్రాంచ్ బాక్స్ వన్-వే డోర్ ఓపెనింగ్ మరియు ట్రాన్స్వర్స్ మల్టీ-వే బస్ బార్ ద్వారా వర్గీకరించబడుతుంది, ఇది చిన్న వెడల్పు, సౌకర్యవంతమైన కలయిక, పూర్తి ఇన్సులేషన్ మరియు పూర్తి సీలింగ్ వంటి స్పష్టమైన ప్రయోజనాలను కలిగి ఉంది. రేటెడ్ కరెంట్ ప్రకారం, దీనిని సాధారణంగా 600A మెయిన్ సర్క్యూట్ మరియు 200A బ్రాంచ్ సర్క్యూట్‌గా విభజించవచ్చు. 600A యొక్క ప్రధాన సర్క్యూట్ స్క్రూ-ఇన్ బోల్ట్‌ల ద్వారా స్థిరంగా కనెక్ట్ చేయబడింది; 200A బ్రాంచ్ సర్క్యూట్ ప్లగ్-ఇన్ కనెక్షన్‌ను అవలంబిస్తుంది మరియు ప్లగ్ చేసి, లోడ్‌తో అన్‌ప్లగ్ చేయవచ్చు.
మోడల్: DFW
బ్రాండ్: KEXR

విచారణ పంపండి

ఉత్పత్తి వివరణ

Insily ఉపయోగ పరిస్థితులు

25 కెవి అమెరికన్ కేబుల్ బ్రాంచ్ బాక్స్ ఈ క్రింది పరిస్థితులలో ఉపయోగం కోసం అనుకూలంగా ఉంటుంది.

▶ పర్యావరణ ఉష్ణోగ్రత: -30 మరియు 40 మధ్య

▶ గాలి వేగం: 34 మీ/సె కంటే తక్కువ (700pa కన్నా తక్కువ)

▶ తేమ: రోజువారీ సగటు తేమ 95%కన్నా తక్కువ; నెలవారీ సగటు తేమ 90%కన్నా తక్కువ

▶ షాక్‌ప్రూఫ్: క్షితిజ సమాంతర త్వరణం 0.4 మీ/సె కంటే ఎక్కువ కాదు మరియు నిలువు త్వరణం 0.15 మీ/సె కంటే ఎక్కువ కాదు.

Instation సంస్థాపనా సైట్ యొక్క వంపు: 3 కన్నా తక్కువ

▶ ఇన్స్టాలేషన్ ఎన్విరాన్మెంట్: DFW టైప్ 25 కెవి అమెరికన్ కేబుల్ బ్రాంచ్ బాక్స్ యొక్క చుట్టుపక్కల గాలి స్పష్టంగా తినివేయు, మండే వాయువు, నీటి ఆవిరి మొదలైన వాటి ద్వారా కలుషితం కాకూడదు మరియు సంస్థాపనా స్థలంలో హింసాత్మక కంపనం లేదు.

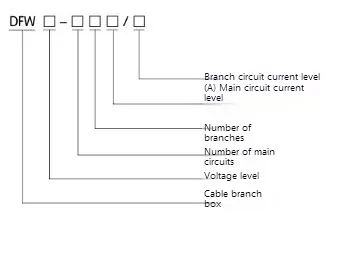

మోడల్ అర్థం

25kv American Cable Branch Box

సాంకేతిక పరామితి

అంశం	200 ఎ (బ్రాంచ్ నెట్)	600 ఎ (మెయిన్ నెట్)
రేటెడ్ వోల్టేజ్	15 కెవి	15/25KV
రేటెడ్ కరెంట్	200 ఎ	600 ఎ
రేట్ స్వల్పకాలిక కరెంట్‌ను తట్టుకోండి	16ka/s	40ka/s
1 నిమిషం పని పౌన frequency పున్యం వోల్టేజ్‌ను తట్టుకుంటుంది	42 కెవి	42 కెవి
15 నిమిషాల డిసి వోల్టేజ్‌ను తట్టుకుంటుంది	53 కెవి	78 కెవి
లైటింగ్ ప్రేరణ వోల్టేజ్‌ను తట్టుకుంటుంది	96kv	125kv
కనిష్ట కరోనా ప్రారంభ వోల్టేజ్	11 కెవి	19 కెవి

K 25KV అమెరికన్ కేబుల్ బ్రాంచ్ బాక్స్ యొక్క ఉదాహరణ రేఖాచిత్రం

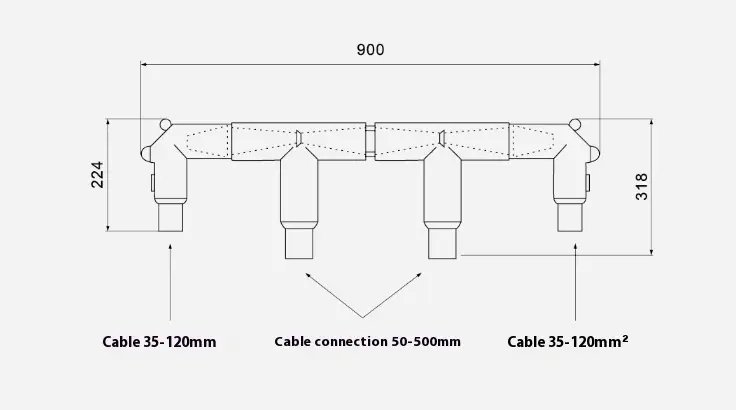

సైట్ యొక్క పరిమితి కారణంగా 25 కెవి అమెరికన్ కేబుల్ బ్రాంచ్ బాక్స్‌ను ఉంచలేకపోతే, దీనిని నేరుగా కేబుల్ జాయింట్లు కలిపి బహుళ కేబుల్ శాఖలను ఏర్పరుస్తాయి (బస్ బార్‌లు అవసరం లేదు, మరియు కనెక్షన్ పద్ధతి ఈ క్రింది ఉదాహరణలో చూపబడుతుంది) మరియు కేబుల్ ట్రెంచ్ లేదా ఇతర ప్రదేశాలలో ఉంచబడుతుంది. ఉదాహరణ 1 నాలుగు ఇన్కమింగ్ మరియు అవుట్గోయింగ్ పంక్తుల (2 × 600A+2 × 200A) యొక్క ప్రతి సమూహం రెండు T-II కేబుల్ కనెక్టర్లు, రెండు మోచేయి కనెక్టర్లు మరియు ఇంటర్మీడియట్ కనెక్టర్ కలిగి ఉంటుంది. T-ⅱ కేబుల్ కనెక్టర్ 200A మోచేయి కేబుల్ కనెక్టర్‌కు అనుసంధానించబడి ఉంది (మరొక వైపు ఆల్-ఇన్సులేటెడ్ ఆక్సైడ్ అరెస్టర్‌కు అనుసంధానించబడి ఉంది).

పరిమాణ ఉదాహరణల కోసం క్రింది బొమ్మను చూడండి

25kv American Cable Branch Box

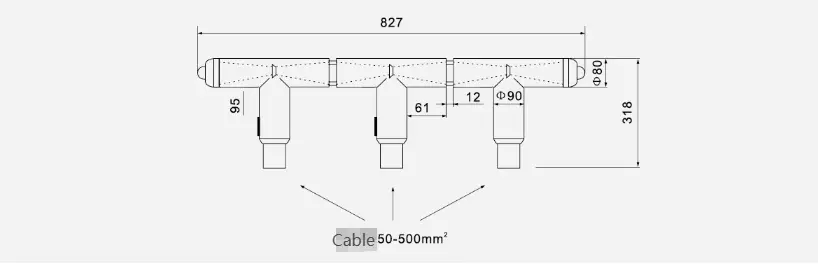

ఉదాహరణ 2 మూడు యాక్సెస్ లైన్లు (3x600a) ప్రతి దశలో మూడు టి-ఆకారపు కేబుల్ కనెక్టర్లు మరియు రెండు ఇంటర్మీడియట్ కనెక్టింగ్ కనెక్టర్లు ఉంటాయి. కొలతలు మరియు ఉదాహరణల కోసం క్రింది బొమ్మను చూడండి:

25kv American Cable Branch Box

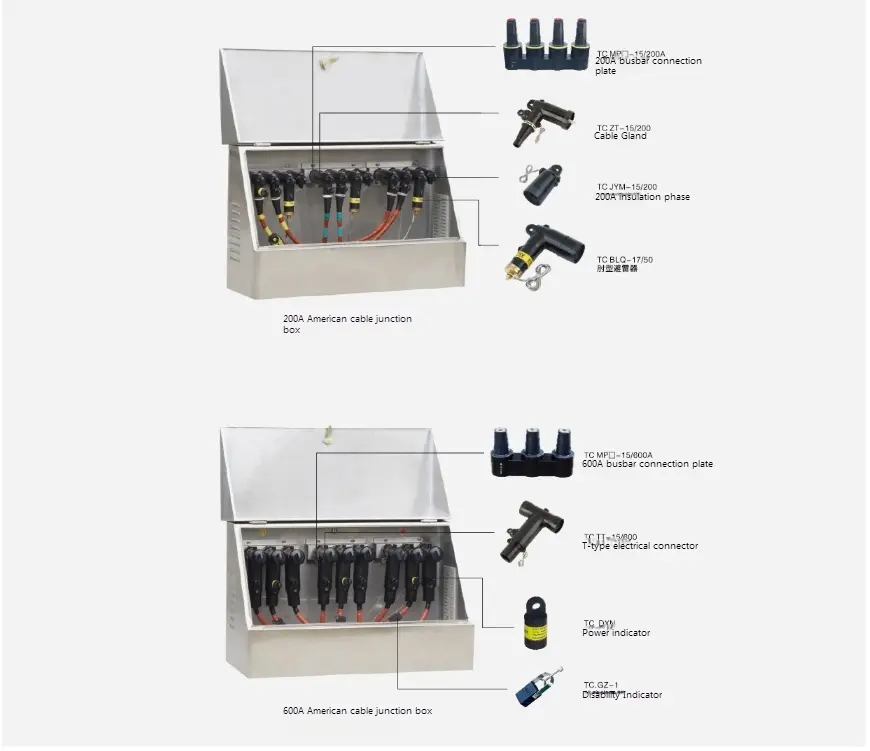

ఉదాహరణ రేఖాచిత్రం

25kv American Cable Branch Box
