లోడ్ స్విచ్ కేబుల్ బ్రాంచ్ బాక్స్

లోడ్ స్విచ్ కేబుల్ బ్రాంచ్ బాక్స్

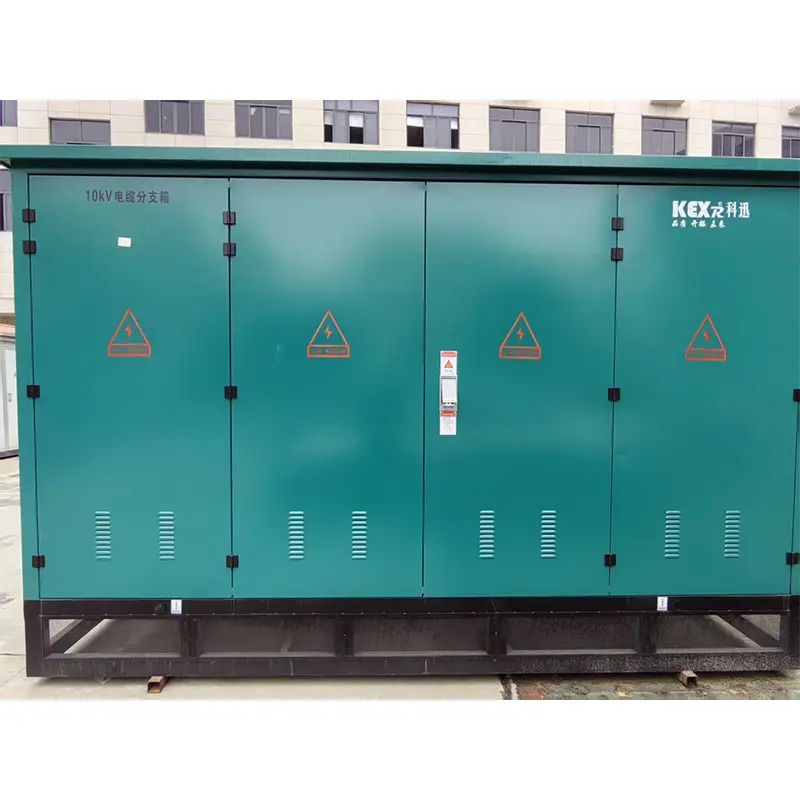

చైనాలో తయారీదారు కెక్సున్ నిర్మించిన DFW టైప్ లోడ్ స్విచ్ కేబుల్ బ్రాంచ్ బాక్స్ మూడు-స్టేషన్ SF6 లోడ్ స్విచ్‌ను ఉపయోగించడం ద్వారా సమావేశమవుతుంది, ఎడమ మరియు కుడి ఇన్‌కమింగ్ మరియు అవుట్గోయింగ్ పంక్తుల యొక్క తెలివిగల విభజన, కనిష్ట నిర్మాణ రూపకల్పన మరియు బలమైన కేబుల్ కాన్ఫిగరేషన్ ఫంక్షన్. బ్రాంచ్ బాక్స్ సాంప్రదాయ ట్యాప్ బాక్స్ యొక్క ప్రయోజనాలను కలిగి ఉండటమే కాకుండా, రింగ్ నెట్‌వర్క్ క్యాబినెట్ యొక్క కొన్ని ప్రయోజనాలను కూడా కలిగి ఉంది.
మోడల్: DFW
బ్రాండ్ : KEXR

Product ఉత్పత్తి అవలోకనం

DFW లోడ్ స్విచ్ కేబుల్ బ్రాంచ్ బాక్స్ మూడు-స్టేషన్ SF6 లోడ్ స్విచ్‌తో సమావేశమవుతుంది, ఎడమ మరియు కుడి ఇన్కమింగ్ మరియు అవుట్గోయింగ్ పంక్తుల యొక్క తెలివిగల విభజన, కనిష్ట నిర్మాణ రూపకల్పన మరియు బలమైన కేబుల్ కాన్ఫిగరేషన్ ఫంక్షన్, 8 ఇన్కమింగ్ మరియు అవుట్గోయింగ్ పంక్తులతో ఉంటుంది. బ్రాంచ్ బాక్స్ సాంప్రదాయ ట్యాప్ బాక్స్ యొక్క ప్రయోజనాలను కలిగి ఉండటమే కాకుండా, రింగ్ నెట్‌వర్క్ క్యాబినెట్ యొక్క కొన్ని ప్రయోజనాలను కూడా కలిగి ఉంది, కాబట్టి ఇది పట్టణ నెట్‌వర్క్ పునర్నిర్మాణానికి అనువైన పరికరం. చిన్న పరిమాణం, నిర్వహణ లేని, మంచి సాంకేతిక ఆర్థిక వ్యవస్థ, అధిక విశ్వసనీయత, సాధారణ సంస్థాపన మరియు అనుకూలమైన ఉపయోగం. SF6 లోడ్ స్విచ్‌తో కేబుల్ బ్రాంచ్ బాక్స్ వర్గీకరించబడుతుంది, వీటిలో బాక్స్‌లో మూడు కంపార్ట్‌మెంట్లు ఉన్నాయి, వాటిలో ఒకటి సీలు చేయబడింది, మరియు మూసివున్న కంపార్ట్మెంట్ మైక్రో-ప్రెస్సురైజ్డ్ సల్ఫర్ హెక్సాఫ్లోరైడ్ వాయువుతో నిండి ఉంటుంది, దీనిలో ఒకటి కంటే ఎక్కువ సమూహాలు ఒకేసారి ఆపివేయబడతాయి. లోడ్ స్విచ్ యొక్క ఆపరేటింగ్ మెకానిజం ఆపరేటింగ్ డ్రైవ్ కంపార్ట్‌మెంట్‌లో ఉంది, మరియు కేబుల్ కంపార్ట్‌మెంట్‌లో కేబుల్ పోస్ట్‌లు మరియు కేబుల్ టెర్మినల్స్ ఉన్నాయి మరియు కేబుల్ టెర్మినల్స్ లోడ్ స్విచ్‌తో అనుసంధానించబడి ఉన్నాయి. లోడ్ స్విచ్ యొక్క పరివేష్టిత కంపార్ట్మెంట్లో లోడ్ స్విచ్‌లు రోటరీ టేబుల్ డైనమిక్ మరియు స్టాటిక్ కాంటాక్ట్ టైప్ లోడ్ స్విచ్‌లు, మరియు ప్రతి లోడ్ స్విచ్ యొక్క తిరిగే షాఫ్ట్ మూడు పొరలతో షాఫ్ట్ చుట్టూ ఉన్న సుష్ట రంగంలో పరిష్కరించబడుతుంది. కేబుల్ కంపార్ట్‌మెంట్‌లోని కేబుల్స్ మూడు దశలుగా వర్గీకరించబడ్డాయి, మరియు ప్రతి సమూహంలోని మూడు కేబుల్ టెర్మినల్స్ సమాంతరంగా మరియు వాలుగా క్రిందికి పంపిణీ చేయబడతాయి. ప్రతి కేబుల్ టెర్మినల్ కేబుల్ పైల్ లైన్‌తో నిలువుగా అనుసంధానించబడి ఉంటుంది మరియు మూడు కేబుల్ పైల్ పంక్తులు ఒకదానికొకటి సమాంతరంగా ఉంటాయి. క్లోజ్డ్ కంపార్ట్మెంట్ ప్రెజర్ రిలీఫ్ పైప్‌లైన్ కలిగి ఉంది.

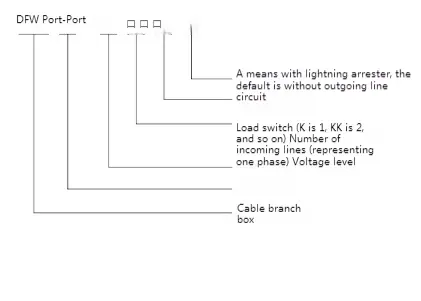

● మోడల్ అర్థం

Load Switch Cable Branch Box

సాంకేతిక పరామితి

సంఖ్య

అంశం

యూనిట్

1

రేటెడ్ వోల్టేజ్

12 కెవి

2

రేటెడ్ కరెంట్

630 ఎ

3

వర్కింగ్ ఫ్రీక్వెన్సీ వోల్టేజ్ (దశను గ్రౌండ్ to

42kv/1min

4

లైటింగ్ ప్రేరణ వోల్టేజ్

75 కెవి

5

రేటెడ్ బ్రేక్ కరెంట్

630 ఎ

6

రేట్ షార్ట్-సర్క్యూట్ ఓపెన్ కరెంట్ (శిఖరం

50 మీ

7

రేట్ స్వల్పకాలిక కరెంట్‌ను తట్టుకోండి

20KA/4S

8

వోల్టేజ్ (శిఖరాన్ని తట్టుకోగలదు

50 మీ

9

రేట్ ఆన్-ఆఫ్ కెపాసిటర్ కరెంట్

45 ఎ

10

ఆన్-ఆఫ్ ఇండక్టెన్స్ కర్రెన్ రేట్

16 ఎ

11

పూర్తి లోడ్ బ్రేక్ సమయం

> 100

12

యాంత్రిక ఆపరేషన్ సమయాన్ని తెరవడం మరియు మూసివేయడం

2000

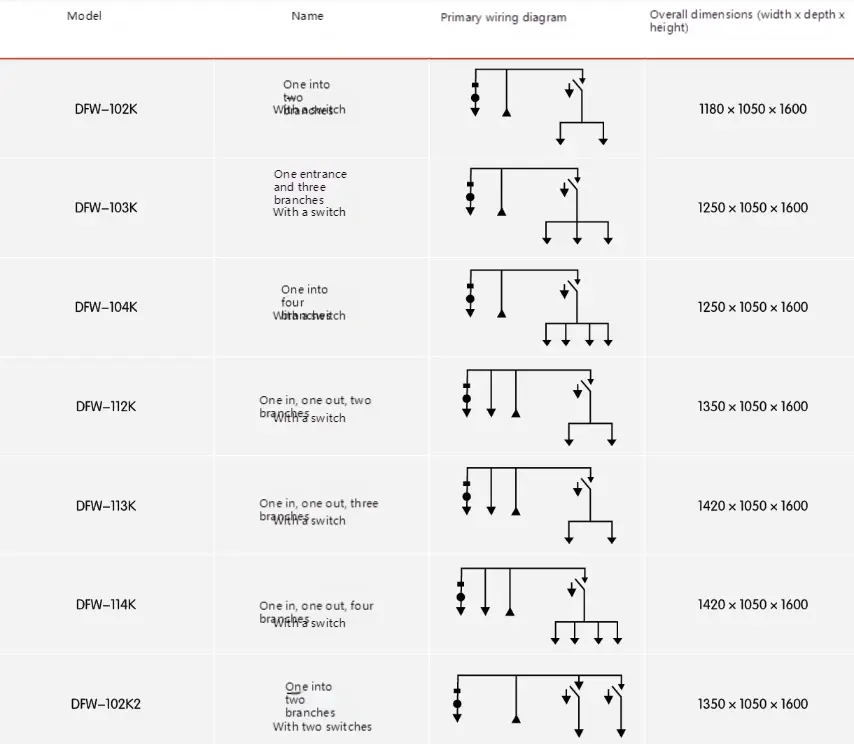

Line line ట్‌లైన్ రేఖాచిత్రం

Load Switch Cable Branch Box

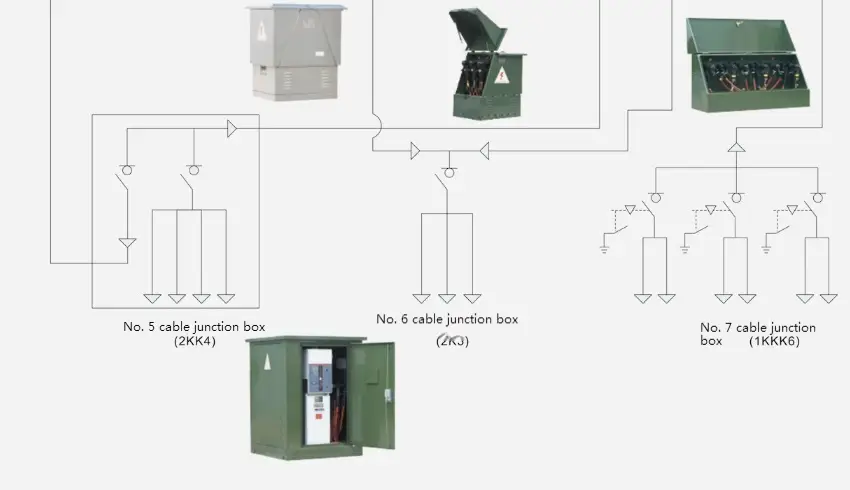

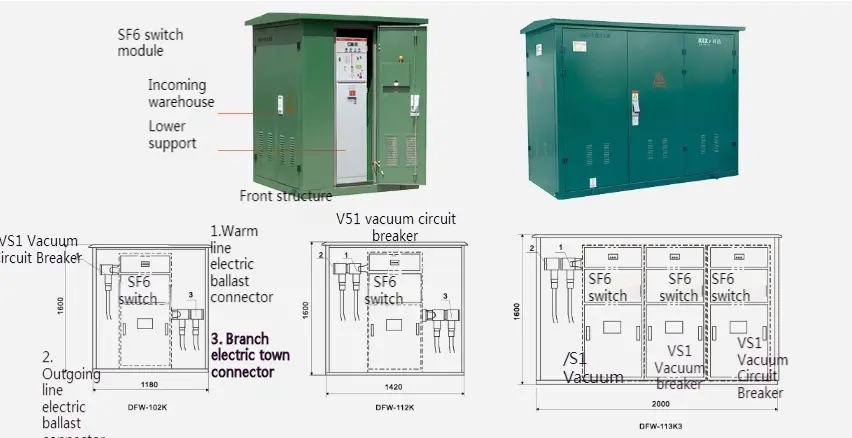

వైరింగ్ పథకం రేఖాచిత్రం

Load Switch Cable Branch Box

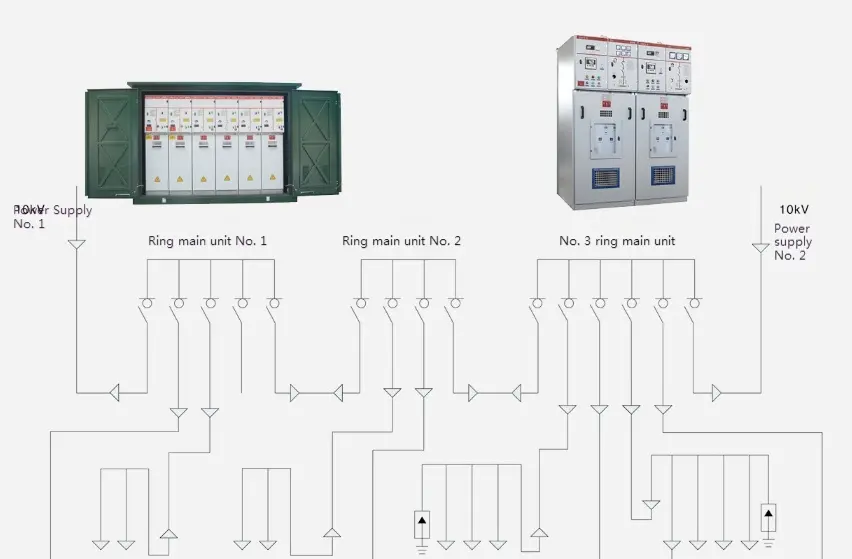

SF SF6 లోడ్ స్విచ్‌తో కేబుల్ బ్రాంచ్ బాక్స్ యొక్క స్కీమాటిక్ రేఖాచిత్రం

Load Switch Cable Branch Box

Switch వాక్యూమ్ లోడ్ స్విచ్ (వాక్యూమ్ సర్క్యూట్ బ్రేకర్) తో లోడ్ స్విచ్ కేబుల్ బ్రాంచ్ బాక్స్‌ను లోడ్ చేయండి

దేశీయ అధిక-నాణ్యత వాక్యూమ్ లోడ్ స్విచ్ అసెంబ్లీని అవలంబించండి, ఎడమ మరియు కుడి ఇన్కమింగ్ మరియు అవుట్గోయింగ్ పంక్తులను తెలివిగా వేరు చేయండి, అతిచిన్న నిర్మాణ రూపకల్పన, బలమైన కేబుల్ కాన్ఫిగరేషన్ ఫంక్షన్ మరియు ఇన్కమింగ్ మరియు అవుట్గోయింగ్ పంక్తులు 8 ఛానెల్‌లను చేరుకోవచ్చు. బ్రాంచ్ బాక్స్ సాంప్రదాయ ట్యాప్ బాక్స్ యొక్క ప్రయోజనాలను కలిగి ఉండటమే కాకుండా, రింగ్ నెట్‌వర్క్ క్యాబినెట్ యొక్క కొన్ని ప్రయోజనాలను కూడా కలిగి ఉంది, కాబట్టి ఇది పట్టణ నెట్‌వర్క్ పునర్నిర్మాణానికి అనువైన పరికరం. చిన్న పరిమాణం, నిర్వహణ లేని, మంచి సాంకేతిక ఆర్థిక వ్యవస్థ, అధిక విశ్వసనీయత, సాధారణ సంస్థాపన మరియు అనుకూలమైన ఉపయోగం. వాక్యూమ్ లోడ్ స్విచ్ (వాక్యూమ్ సర్క్యూట్ బ్రేకర్) తో కేబుల్ బ్రాంచ్ బాక్స్ వర్గీకరించబడింది, వీటిలో పెట్టెలో మూడు కంపార్ట్మెంట్లు ఉన్నాయి, వాటిలో ఒకటి మూసివేయబడింది మరియు లోడ్ స్విచ్ యొక్క ఆపరేటింగ్ మెకానిజం బ్రాంచ్ బాక్స్ ముందు కుడివైపున ఉంది, ఇది మాన్యువల్ లేదా ఎలక్ట్రిక్ ఆపరేషన్‌ను గ్రహించగలదు. కేబుల్ కంపార్ట్‌మెంట్‌లో కేబుల్ స్టాక్స్ మరియు కేబుల్ టెర్మినల్స్ ఉన్నాయి, మరియు కేబుల్ టెర్మినల్స్ లోడ్ స్విచ్‌తో అనుసంధానించబడి ఉన్నాయి. డిజైన్ పథకం అవసరమైతే కేబుల్ కంపార్ట్మెంట్లు ఫ్యూజులతో రక్షించబడతాయి మరియు డిజైన్ పథకం వైవిధ్యభరితంగా ఉంటుంది, ఇది టెలిమెట్రీ, రిమోట్ కంట్రోల్ మరియు రిమోట్ కమ్యూనికేషన్ యొక్క విధులను గ్రహించగలదు.

సాంకేతిక పరామితి

రేటెడ్ వోల్టేజ్

12 కెవి

రేటెడ్ కరెంట్

630 ఎ

రేటెడ్ హీట్ స్థిరమైన కరెంట్ (2 సె

20KA

రేటెడ్ షార్ట్-సర్క్యూట్ క్లోజింగ్ కరెంట్ (పీక్

50 మీ

రేట్ బదిలీ కరెంట్

2000 ఎ

లైటింగ్ ప్రేరణ వోల్టేజ్

85 కెవి

పని పౌన frequency పున్యం వోల్టేజ్‌ను తట్టుకుంటుంది

48 కెవి

యాంత్రిక జీవితం

2000 రెట్లు



ప్రాధమిక ప్రాధమిక వ్యవస్థ రేఖాచిత్రం

Load Switch Cable Branch BoxLoad Switch Cable Branch Box
