అవుట్‌డోర్ Hv వాక్యూమ్ సర్క్యూట్ బ్రేకర్

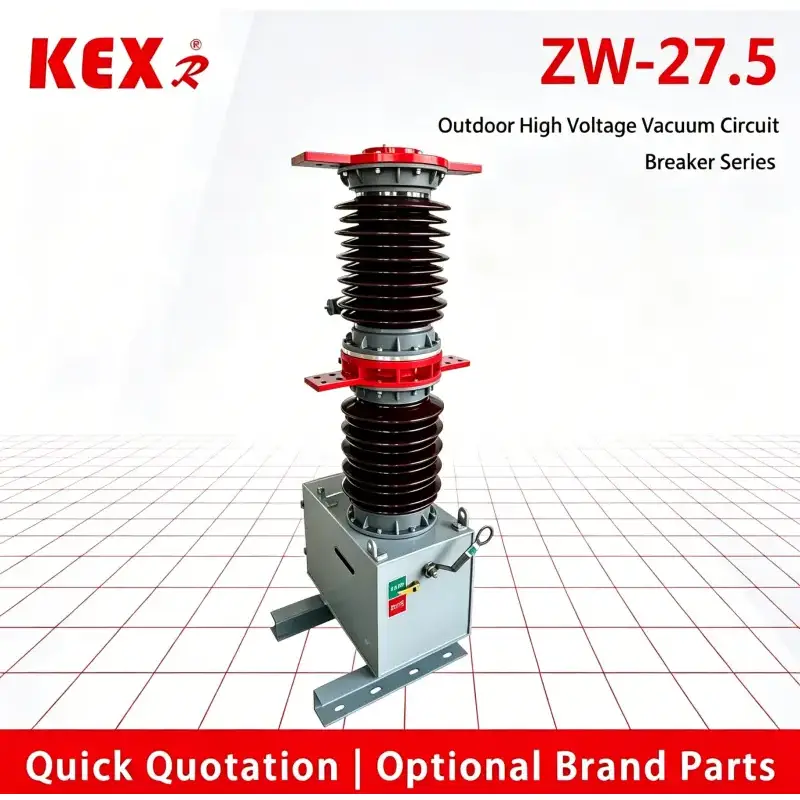

ZW7-27.5 రకం అవుట్‌డోర్ హెచ్‌వి వాక్యూమ్ సర్క్యూట్ బ్రేకర్ చైనా సరఫరాదారు కెక్సన్ ఎలక్ట్రిక్ ద్వారా ప్రత్యేకంగా రూపొందించబడిన స్ప్రింగ్ మెకానిజం మరియు అత్యంత విశ్వసనీయమైన ఇంటెలిజెంట్ కంట్రోలర్‌తో రూపొందించబడింది. పరికరం ప్రధానంగా మీడియం-వోల్టేజ్ ఓవర్‌హెడ్ పవర్ గ్రిడ్‌లో ఉపయోగించబడుతుంది, ఇది లోడ్ కరెంట్, ఓవర్‌లోడ్ కరెంట్ మరియు షార్ట్-సర్క్యూట్ కరెంట్‌ను విభజించడానికి మరియు కలపడానికి ఉపయోగించబడుతుంది మరియు 0~3 సార్లు ఆటోమేటిక్ రీక్లోజింగ్‌ను కలిగి ఉంటుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఉత్పత్తి లక్షణాలు

చాలా అధిక విశ్వసనీయత

జీవితాంతం పూర్తిగా నిర్వహణ-రహితం.

అధిక యాంత్రిక జీవితం మరియు విద్యుత్ జీవితం.

చిన్న పరిమాణం, తక్కువ బరువు మరియు సులభమైన సంస్థాపన

ప్రామాణిక రిలే రక్షణ మరియు వేగవంతమైన ఆటోమేటిక్ రీక్లోజింగ్ ఫంక్షన్‌తో.

ZW7-27.5 రకం అవుట్‌డోర్ hv వాక్యూమ్ సర్క్యూట్ బ్రేకర్ షరతులను ఉపయోగించడం

¨ ఉష్ణోగ్రత:-30℃～60℃;

¨ ఎత్తు: 2000మీ కంటే తక్కువ

¨ గాలి వేగం :≤34m/s；

¨ కాలుష్యం గ్రేడ్:Ⅳ级；

¨ నిల్వ ఉష్ణోగ్రత:-40℃～85℃.

vcb యొక్క ప్రధాన సాంకేతిక పరామితి

నం	అంశం	యూనిట్	డేటా
1	రేట్ చేయబడిన వోల్టేజ్	కె.వి	27.5
2	రేట్ చేయబడిన కరెంట్	A	630/1250
3	రేట్ చేయబడిన ఫ్రీక్వెన్సీ	Hz	50/60

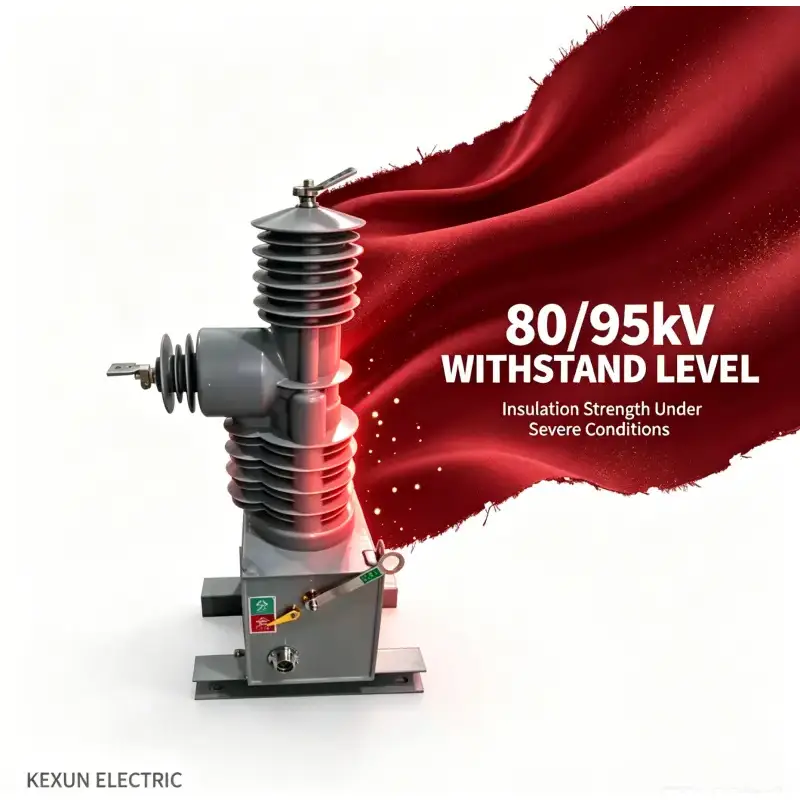

4	వర్కింగ్ ఫ్రీక్వెన్సీ వోల్టేజీని తట్టుకోగలదు 1నిమి	కె.వి	80/95
5	మెరుపు ప్రేరణ వోల్టేజీని తట్టుకుంటుంది (పీక్)	కె.వి	185

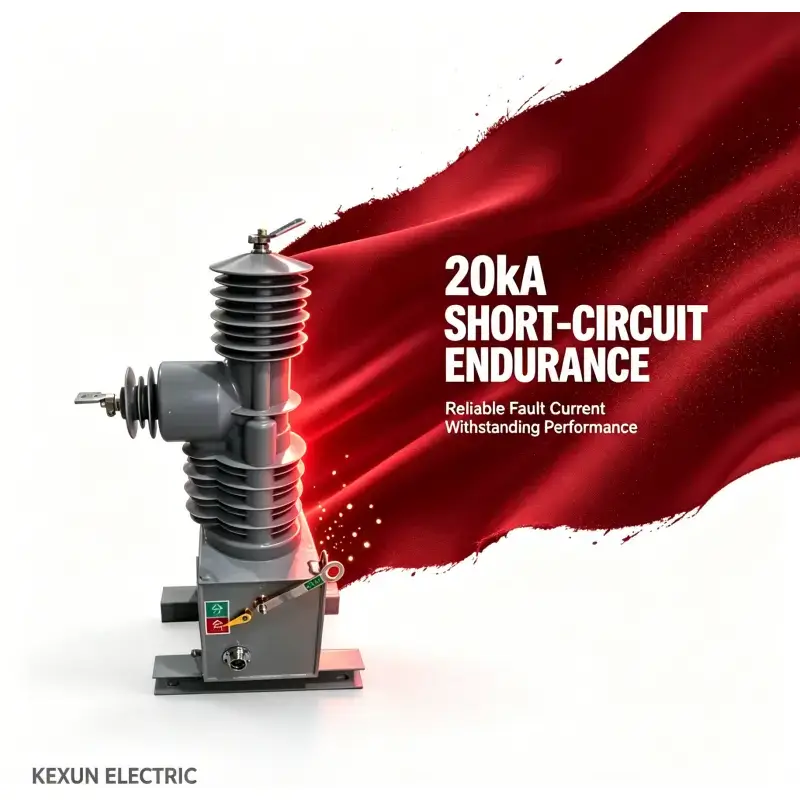

6	రేట్ చేయబడిన షార్ట్ సర్క్యూట్ బ్రేక్ కరెంట్	kA	20/25/31.5
7	రేటెడ్ షార్ట్ సర్క్యూట్ క్లోజ్ కరెంట్ (పీక్)	kA	80
8	రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది	kA	80
9	4S స్వల్పకాలిక తట్టుకునే కరెంట్	kA	31.5
10	రేట్ చేయబడిన ఆపరేషన్ సర్కిల్		O−0.3s−CO−180s−CO-180s-CO-60s
11	రేట్ చేయబడిన షార్ట్ సర్క్యూట్ కరెంట్ బ్రేకింగ్ టైమ్స్	సమయం	30
12	యాంత్రిక జీవితం	సమయం	20000
13	నియంత్రణ వోల్టేజ్	V	DC220
14	సెకండరీ సర్క్యూట్ 1నిమి పనిచేసే ఫ్రీక్వెన్సీ వోల్టేజ్	కె.వి	2

బ్రేకర్ యొక్క ప్రధాన యాంత్రిక పరామితి

సంఖ్య	అంశం	యూనిట్	డేటా
1	సంప్రదింపు దూరం	మి.మీ	18± 1
2	ఓవర్‌ట్రావెల్‌ను సంప్రదించండి	మి.మీ	4± 0.5
3	ప్రారంభ వేగం	m/s	1.4-1.8
4	ముగింపు వేగం	m/s	0.8-1.2
5	ముగింపు బౌన్స్ సమయాన్ని సంప్రదించండి	ms	≤5
6	దశ నుండి దశ దూరం	మి.మీ	560±2
7	మూడు-దశల ప్రారంభ మరియు ముగింపు యొక్క వివిధ కాలాలు	ms	≤3
8	ప్రతి దశ వాహక లూప్ యొక్క ప్రతిఘటన	μΩ	120
9	ముగింపు సమయం	ms	25-45
10	ప్రారంభ సమయం	ms	20-45
11	బరువు	కేజీ	100

సర్క్యూట్ బ్రేకర్ యొక్క నిర్మాణం మరియు పని సూత్రం

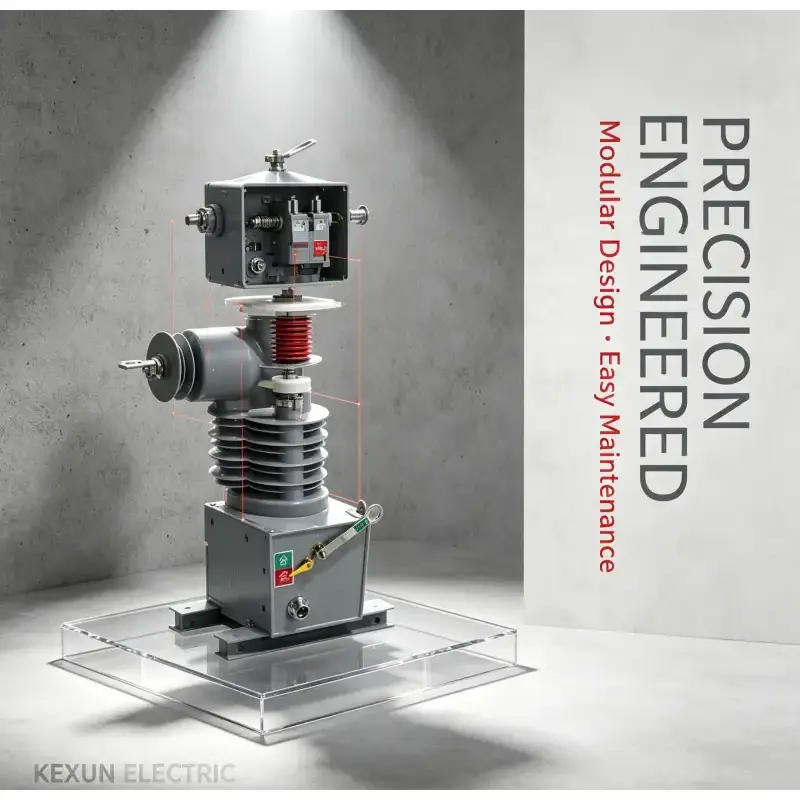

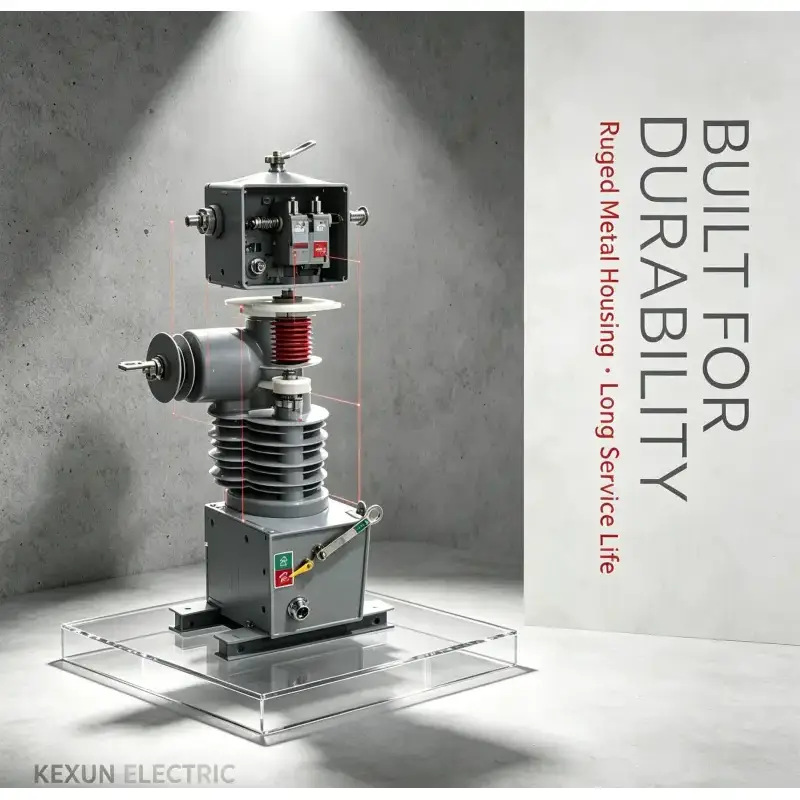

ZW7-27.5 అవుట్‌డోర్ hv వాక్యూమ్ సర్క్యూట్ బ్రేకర్ ప్రధానంగా ఇంటిగ్రేటెడ్ సీల్డ్ పోల్, కరెంట్ ట్రాన్స్‌ఫార్మర్, స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం మరియు బాక్స్‌తో రూపొందించబడింది. ఈ రకమైన సర్క్యూట్ బ్రేకర్ సూక్ష్మీకరించబడింది. అదే సమయంలో, ఇది మాన్యువల్ అత్యవసర బ్రేక్ విడుదల పరికరంతో అమర్చబడి ఉంటుంది. వినియోగదారు అవసరాలకు అనుగుణంగా ప్రస్తుత ట్రాన్స్‌ఫార్మర్‌ని ఎంచుకోవచ్చు.

ZW7-27.5 అవుట్‌డోర్ హెచ్‌వి వాక్యూమ్ సర్క్యూట్ బ్రేకర్ నియంత్రణ ఇంటెలిజెంట్ కంట్రోల్ యూనిట్ ద్వారా పూర్తయింది. స్విచ్ యొక్క ఆన్-ఆఫ్ ఆపరేషన్ స్థానికంగా గ్రహించబడుతుంది మరియు ఇది కమ్యూనికేషన్ ఇంటర్‌ఫేస్ ద్వారా రిమోట్‌గా కూడా నిర్వహించబడుతుంది. సర్క్యూట్ బ్రేకర్ యొక్క ఇతర సమాచారం కూడా నియంత్రణ కేంద్రానికి ప్రసారం చేయబడుతుంది మరియు కమ్యూనికేషన్ ఛానెల్ కేబుల్, ఆప్టికల్ ఫైబర్, GPRS/CDMA, GSM, మొదలైనవి కావచ్చు. ZW7-27.5 అవుట్‌డోర్ hv వాక్యూమ్ సర్క్యూట్ బ్రేకర్ నియంత్రణను ఇంటెలిజెంట్ కంట్రోల్ యూనిట్ పూర్తి చేస్తుంది. స్విచ్ యొక్క ఆన్-ఆఫ్ ఆపరేషన్ స్థానికంగా గ్రహించబడుతుంది మరియు ఇది కమ్యూనికేషన్ ఇంటర్‌ఫేస్ ద్వారా రిమోట్‌గా కూడా నిర్వహించబడుతుంది. సర్క్యూట్ బ్రేకర్ యొక్క ఇతర సమాచారం కూడా నియంత్రణ కేంద్రానికి ప్రసారం చేయబడుతుంది మరియు కమ్యూనికేషన్ ఛానెల్ కేబుల్, ఆప్టికల్ ఫైబర్, GPRS/CDMA, GSM మొదలైనవి కావచ్చు.

ఇంటెలిజెంట్ కంట్రోల్ యూనిట్ సర్క్యూట్ బ్రేకర్‌కు దగ్గరగా ఇన్‌స్టాల్ చేయబడింది మరియు కంట్రోల్ కేబుల్ ద్వారా సర్క్యూట్ బ్రేకర్‌తో కనెక్ట్ చేయబడింది. ఇంటెలిజెంట్ కంట్రోల్ యూనిట్ యొక్క విద్యుత్ సరఫరా ప్రధాన విద్యుత్ సరఫరా మరియు స్టాండ్బై విద్యుత్ సరఫరాగా విభజించబడింది. ప్రధాన విద్యుత్ సరఫరా AC లేదా DC 220V, ఇది PT ద్వారా అధిక-వోల్టేజ్ లైన్ ద్వారా పొందబడుతుంది. బ్యాకప్ విద్యుత్ సరఫరా బ్యాటరీ ద్వారా అందించబడుతుంది (ఇంటెలిజెంట్ కంట్రోల్ యూనిట్ బాక్స్‌లో ఇన్‌స్టాల్ చేయబడింది). సాధారణంగా పని చేస్తున్నప్పుడు, ప్రధాన విద్యుత్ సరఫరా బ్యాకప్ విద్యుత్ సరఫరాను వసూలు చేస్తుంది; ప్రధాన విద్యుత్ సరఫరా కోల్పోయినప్పుడు, బ్యాకప్ విద్యుత్ సరఫరా ఇప్పటికీ కంట్రోల్ యూనిట్‌లోని సర్క్యూట్ బ్రేకర్ మరియు ఇతర కార్యకలాపాల నియంత్రణను పూర్తి చేయగలదు. బ్యాకప్ విద్యుత్ సరఫరా (పూర్తిగా లోడ్ అయినప్పుడు) మొత్తం యంత్రాన్ని 48 గంటల కంటే తక్కువ కాకుండా పని చేస్తుంది.

నియంత్రణ వ్యవస్థ లేదా విద్యుత్ సరఫరా విఫలమైనప్పుడు అత్యవసర స్విచ్-ఆఫ్ ఆపరేషన్ కోసం సర్క్యూట్ బ్రేకర్ యొక్క ఆపరేటింగ్ మెకానిజం మాన్యువల్ ఎమర్జెన్సీ స్విచ్-ఆఫ్ హ్యాండిల్‌తో అమర్చబడి ఉంటుంది.

2.1 సర్క్యూట్ బ్రేకర్ యొక్క పని సూత్రం మరియు ప్రక్రియ

2.1.1 ఆర్క్ ఆర్పివేయడం సూత్రం:

ZW37-27.5 అవుట్‌డోర్ hv వాక్యూమ్ సర్క్యూట్ బ్రేకర్ వాక్యూమ్ ఇంటరప్టర్‌ను స్వీకరిస్తుంది, వాక్యూమ్ ఆర్క్ ఆర్క్ ఎక్స్‌టింగ్యూషింగ్ మరియు ఇన్సులేటింగ్ మాధ్యమంగా ఉంటుంది, ఇది చాలా ఎక్కువ వాక్యూమ్ డిగ్రీని కలిగి ఉంటుంది. ఆపరేటింగ్ మెకానిజం యొక్క చర్యలో కదిలే మరియు స్టాటిక్ పరిచయాలు విద్యుత్తో స్విచ్ ఆఫ్ చేయబడినప్పుడు, పరిచయాల మధ్య వాక్యూమ్ ఆర్క్ ఉత్పత్తి చేయబడుతుంది. అదే సమయంలో, పరిచయాల యొక్క ప్రత్యేక నిర్మాణం కారణంగా, పరిచయాల మధ్య అంతరంలో తగిన రేఖాంశ అయస్కాంత క్షేత్రం కూడా ఉత్పత్తి చేయబడుతుంది, ఇది వాక్యూమ్ ఆర్క్ వ్యాప్తి చెందడానికి ప్రోత్సహిస్తుంది మరియు తక్కువ ఆర్క్ వోల్టేజ్‌ను నిర్వహించడానికి, కాంటాక్ట్ ఉపరితలంపై సమానంగా పంపిణీ చేయబడిన ఆర్క్‌ను కాల్చేలా చేస్తుంది. కరెంట్ సహజంగా సున్నాను దాటినప్పుడు, అవశేష అయాన్లు, ఎలక్ట్రాన్లు మరియు లోహ ఆవిరిని మైక్రోసెకండ్ క్రమంలో కాంటాక్ట్ ఉపరితలం మరియు షీల్డ్‌పై కలపవచ్చు లేదా ఘనీభవించవచ్చు. వాక్యూమ్ ఆర్క్‌ను నియంత్రించడానికి రేఖాంశ అయస్కాంత క్షేత్రం ఉపయోగించబడుతుంది కాబట్టి, వాక్యూమ్ సర్క్యూట్ బ్రేకర్ కరెంట్‌ను విచ్ఛిన్నం చేసే బలమైన మరియు స్థిరమైన సామర్థ్యాన్ని కలిగి ఉంటుంది.

2.1.2 నిల్వ:

ZW7-27.5 అవుట్‌డోర్ hv వాక్యూమ్ సర్క్యూట్ బ్రేకర్ యొక్క ఓపెనింగ్ మరియు క్లోజింగ్ ఎనర్జీ అధిక పనితీరులో నిల్వ చేయబడుతుంది మరియు ఇంటెలిజెంట్ కంట్రోలర్ యూనిట్ బాక్స్‌లో ఇన్‌స్టాల్ చేయబడుతుంది. తెరిచి మూసివేసేటప్పుడు. నియంత్రణ యూనిట్ యొక్క ప్రధాన విద్యుత్ సరఫరా లేదా బ్యాకప్ విద్యుత్ సరఫరా ద్వారా అందించబడుతుంది, ఛార్జింగ్ సమయం 10సె కంటే ఎక్కువ కాదు మరియు కెపాసిటర్ వోల్టేజ్ లోపం ≤1V.

. సర్క్యూట్ బ్రేకర్ ముగింపు స్థానంలో ఉందని నిర్ధారించబడినప్పుడు, నియంత్రణ లూప్ స్వయంచాలకంగా మూసివేసే కాయిల్ యొక్క విద్యుత్ సరఫరాను ఆపివేస్తుంది. ఈ సమయంలో, శాశ్వత అయస్కాంతం యొక్క చర్య కారణంగా ఐరన్ కోర్ మూసివేసే వైపు ఉంచబడుతుంది. మూసివేసే కాయిల్ ఆపివేయబడిన తర్వాత, అది సర్క్యూట్ బ్రేకర్ యొక్క కాంటాక్ట్ స్ప్రింగ్ యొక్క ప్రతిచర్య శక్తిని అధిగమించడమే కాకుండా, మూసివేసే స్వీయ-హోల్డింగ్ శక్తిని కూడా కలిగి ఉంటుంది, తద్వారా సర్క్యూట్ బ్రేకర్ను మూసివేసే స్థానంలో విశ్వసనీయంగా ఉంచవచ్చు.

2.1.4 ఓపెనింగ్: స్థానికంగా ఇంటెలిజెంట్ కంట్రోల్ యూనిట్‌లోని స్విచ్-ఆఫ్ బటన్‌ను నొక్కండి లేదా రిమోట్ కంట్రోల్ స్విచ్-ఆఫ్ ఆపరేషన్ ద్వారా ఆపరేటింగ్ మెకానిజం యొక్క స్విచ్-ఆఫ్ కాయిల్‌ను యాక్టివేట్ చేయండి, తద్వారా క్లోజింగ్ సైడ్‌లోని శాశ్వత అయస్కాంతం యొక్క స్వీయ-నిలుపుదల శక్తిని అధిగమించడానికి మరియు కదులుతున్న స్పీడ్ స్ప్రింగ్‌ను డ్రైవ్ చేయడానికి ఐరన్ స్విచ్ ఆఫ్ స్పీడ్‌ని లాగండి. సర్క్యూట్ బ్రేకర్ ఓపెనింగ్ పొజిషన్‌లో ఉందని నిర్ధారించినప్పుడు, కంట్రోల్ లూప్ స్వయంచాలకంగా ఓపెనింగ్ కాయిల్ యొక్క విద్యుత్ సరఫరాను ఆపివేస్తుంది మరియు ఈ సమయంలో, ఓపెనింగ్ స్ప్రింగ్ యొక్క పుల్లింగ్ ఫోర్స్ కారణంగా ఐరన్ కోర్ ఓపెనింగ్ సైడ్‌లో ఉంచబడుతుంది, తద్వారా సర్క్యూట్ బ్రేకర్ ఓపెనింగ్ పొజిషన్‌లో విశ్వసనీయంగా ఉంచబడుతుంది.

2.1.5 మాన్యువల్ ఎమర్జెన్సీ బ్రేక్ ఓపెనింగ్ ఆపరేషన్:

సర్క్యూట్ బ్రేకర్ క్లోజింగ్ పొజిషన్‌లో ఉన్నప్పుడు, సర్క్యూట్ బ్రేకర్ యొక్క మాన్యువల్ స్విచ్ ఆఫ్ ఆపరేషన్ బటన్‌ను ఇన్సులేటింగ్ ఆపరేటింగ్ రాడ్‌తో నొక్కి పట్టుకుని క్రిందికి లాగండి మరియు సర్క్యూట్ బ్రేకర్ ఒక నిర్దిష్ట వేగంతో స్విచ్ ఆఫ్ చేయగలదు, ఇది సర్క్యూట్ బ్రేకర్ రేట్ చేయబడిన కరెంట్‌ను విశ్వసనీయంగా స్విచ్ ఆఫ్ చేయగలదని నిర్ధారిస్తుంది.

Outdoor Hv Vacuum Circuit Breaker
