కాంతివిపీడన జంక్షన్ బాక్స్
చైనా ఫ్యాక్టరీలో కెక్సన్ నిర్మించిన కాంతివిపీడన జంక్షన్ బాక్స్ ఫోటోవోల్టాయిక్ టెన్డం విద్యుత్ ఉత్పత్తి వ్యవస్థకు అనుకూలంగా ఉంటుంది, ఇది టెన్డం ఇన్వర్టర్ మరియు పవర్ గ్రిడ్ వ్యవస్థ యొక్క ముఖ్యమైన విద్యుత్ రక్షణ భాగాన్ని చేపట్టింది. ఇది ద్వితీయ మెరుపు రక్షణను అవలంబిస్తుంది మరియు రక్షణ స్థాయి IP65, ఇది జలనిరోధిత, డస్ట్‌ప్రూఫ్, అతినీలలోహిత రక్షణ మరియు ఉప్పు స్ప్రే తుప్పు యొక్క అవసరాలను తీర్చడానికి బహిరంగ సంస్థాపన కోసం ఉపయోగించబడుతుంది.
మోడల్: KXHLX
బ్రాండ్: KEXR
మోడల్: KXHLX
బ్రాండ్: KEXR
● KXHLX టైప్ ఫోటోవోల్టాయిక్ జంక్షన్ బాక్స్ ఫీచర్స్
కాంతివిపీడన జంక్షన్ బాక్స్ యొక్క అంతర్గత నిర్మాణం సరళమైనది మరియు స్పష్టంగా ఉంటుంది మరియు వైరింగ్ చక్కగా మరియు సహేతుకమైనది. అధిక విశ్వసనీయత మరియు సాధారణ నిర్వహణ. అవుట్డోర్ వాల్-మౌంటెడ్ ఇన్స్టాలేషన్ వివిధ కఠినమైన వాతావరణాలకు అనుగుణంగా ఉంటుంది. ప్రామాణిక పదార్థాలు మరియు పరిమాణాలతో పాటు, వినియోగదారు యొక్క అవసరాలకు అనుగుణంగా దీనిని అనుకూలీకరించవచ్చు.
K KXHLX రకం ఫోటోవోల్టాయిక్ జంక్షన్ బాక్స్ యొక్క సాంకేతిక పారామితులు

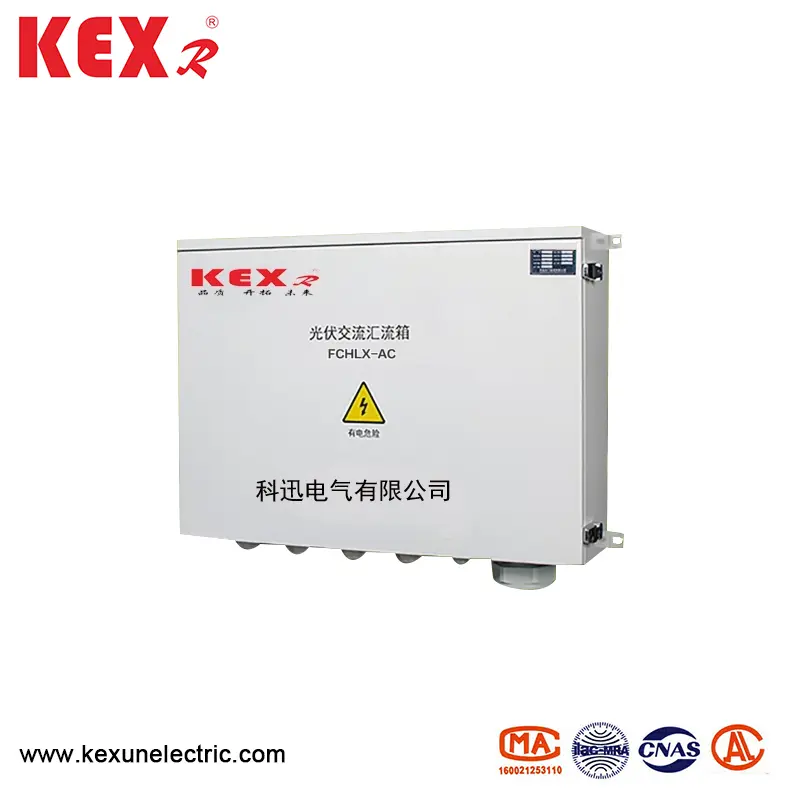

◆ AC రకం కాంతివిపీడన జంక్షన్ బాక్స్
|
అంశం |
KXHLX-AC4 |
KXHLX-AC4 |
KXHLX-AC8 |
|
ఇన్పుట్ పంక్తులు |
1 ~ 4 |
5 ~ 6 |
7 ~ 8 |
|
గరిష్ట ఇన్పుట్ వోల్టేజ్ |
690 వి |
||
|
పంక్తులు ఇన్పుట్ కరెంట్ |
0 ~ 100 ఎ |
||
|
మాక్స్ అవుట్పుట్ కరెంట్ |
250 ఎ |
400 ఎ |
630 ఎ |
|
రేటెడ్ వోల్టేజ్ |
480vac |
||
|
వోల్టేజ్ రక్షణ స్థాయి |
480vac |
||
|
నామమాత్రపు ప్రవాహ సామర్థ్యం (8/20μs) |
20KA (కస్టమర్ అవసరాలకు అనుగుణంగా సరిపోలడం) |
||
|
గరిష్ట ప్రవాహ సామర్థ్యం (8/20μs) |
40KA (కస్టమర్ అవసరాలకు అనుగుణంగా సరిపోలడం) |
||
|
ప్రతిస్పందన సమయం |
＜ 25ms |
||
|
ఉష్ణోగ్రత మరియు తేమ |
పని ఉష్ణోగ్రత ： -40 ~ 85 ℃ ， 95% ， సంగ్రహణ మరియు తినివేయు వాయువు లేదు |
||
|
ఎత్తు |
4000 మీ కంటే తక్కువ |
||
|
క్యాబినెట్ పదార్థం |
హాట్ డిప్ గాల్వనైజ్డ్ స్టీల్ ప్లేట్/స్టెయిన్లెస్ స్టీల్/కోల్డ్ రోల్డ్ స్టీల్ ప్లేట్/ఇంజనీరింగ్ ప్లాస్టిక్స్ |
||
|
క్యాబినెట్ ఐపి డిగ్రీ |
IP65 |
||
|
కేబుల్ కనెక్షన్ ఐపి డిగ్రీ |
IP66 |
||
|
కేబుల్ కనెక్షన్ కొలతలు: w*h*d |
800*600*200 మిమీ |
800*800*200 మిమీ |
800*1000*200 మిమీ |

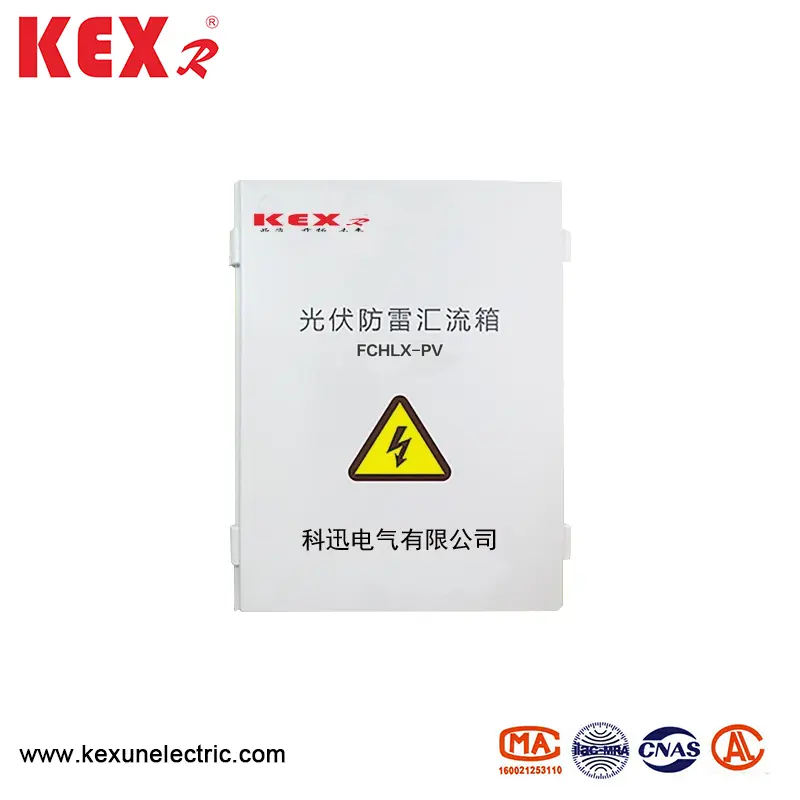

◆ DC రకం కాంతివిపీడన జంక్షన్ బాక్స్
|
అంశం |
|
Buchlx-Pv6 / 2 |
Buchlx-Pv6 / 3 |
Buchlx-Pv6 / 4 |
|
విద్యుత్ పరామితి |
గరిష్ట వ్యవస్థ డిసి వోల్టేజ్ |
1000 |
1000 |
1000 |
|
గరిష్టంగా ప్రతి లైన్ ఇన్పుట్ కరెంట్ |
20 ఎ |
20 ఎ |
20 ఎ |
|
|
గరిష్ట ఇన్పుట్ పంక్తులు |
6 |
6 |
8 |
|
|
మాక్స్ అవుట్పుట్ స్విచ్ కరెంట్ |
32 ఎ/40 ఎ |
20 ఎ/32 ఎ |
20 ఎ/32 ఎ |
|
|
ఇన్వర్టర్ MPPT పరిమాణం |
2 |
3 |
2 |
|
|
అవుట్పుట్ పంక్తులు |
2 |
3 |
2 |
|
|
మెరుపు రక్షణ |
పరీక్ష రకం |
ద్వితీయ రక్షణ |
ద్వితీయ రక్షణ |
ద్వితీయ రక్షణ |
|
నామమాత్రపు ఉత్సర్గ కరెంట్ |
20KA |
20KA |
20KA |
|
|
గరిష్ట ఉత్సర్గ కరెంట్ |
40KA |
40KA |
40KA |
|
|
వోల్టేజ్ రక్షణ స్థాయి |
3.8 కెవి |
3.8 కెవి |
3.8 కెవి |
|
|
గరిష్ట నిరంతర పని వోల్టేజ్ |
1050 వి |
1050 వి |
1050 వి |
|
|
స్తంభాలు |
3 పి |
3 పి |
3 పి |
|
|
నిర్మాణ అక్షరాలు |
ప్లగ్-ఇన్ మాడ్యూల్ |
|||
|
మెరుపు రక్షణ లక్షణాలు |
ఐపి డిగ్రీ |
IP65 |
||
|
అవుట్పుట్ స్విచ్ |
DC సర్క్యూట్ బ్రేకర్/DC రోటరీ డిస్కనెక్టర్ |
|||
|
SMC4 వాటర్‌ప్రూఫ్ కనెక్టర్ |
ప్రామాణిక కాన్ఫిగరేషన్ |
|||
|
పివి డిసి ఫ్యూజ్ |
ప్రామాణిక కాన్ఫిగరేషన్ |
|||
|
పివి డిసి సర్జ్ ప్రొటెక్షన్ డివైస్ |
ప్రామాణిక కాన్ఫిగరేషన్ |
|||
|
పర్యవేక్షణ మాడ్యూల్ |
N |
|||
|
యాంటీరెఫ్లెక్షన్ డయోడ్ |
N |
|||
|
బాక్స్ మెటీరియల్ |
పివిసి |
|||
|
పద్ధతిని వ్యవస్థాపించండి |
గోడ ఉరి రకం |
|||
|
పని ఉష్ణోగ్రత |
-25 ~ 55 |
|||
|
ఎత్తు |
2000 మీ |
|||
|
తేమ అనుమతించబడింది |
0 ~ 95 ％ ， కండెన్సేషన్ |
|||
|
వెడల్పు *ఎత్తు *లోతు (mm) |
400*300*160 |
500*400*190 |
500*400*190 |
|
