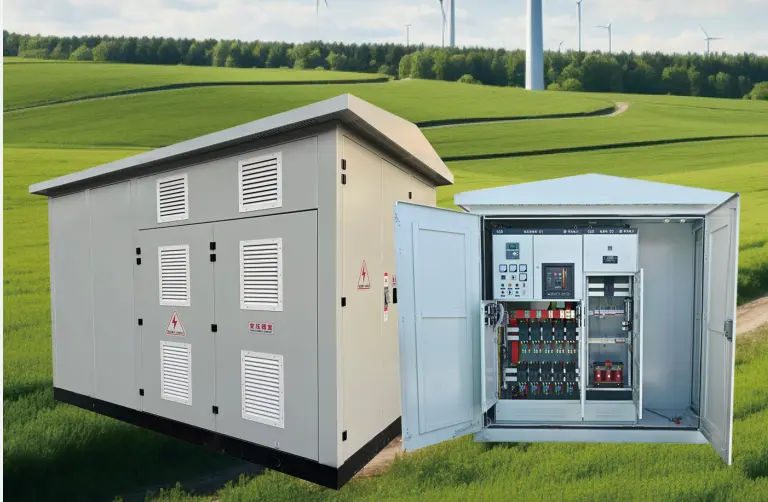

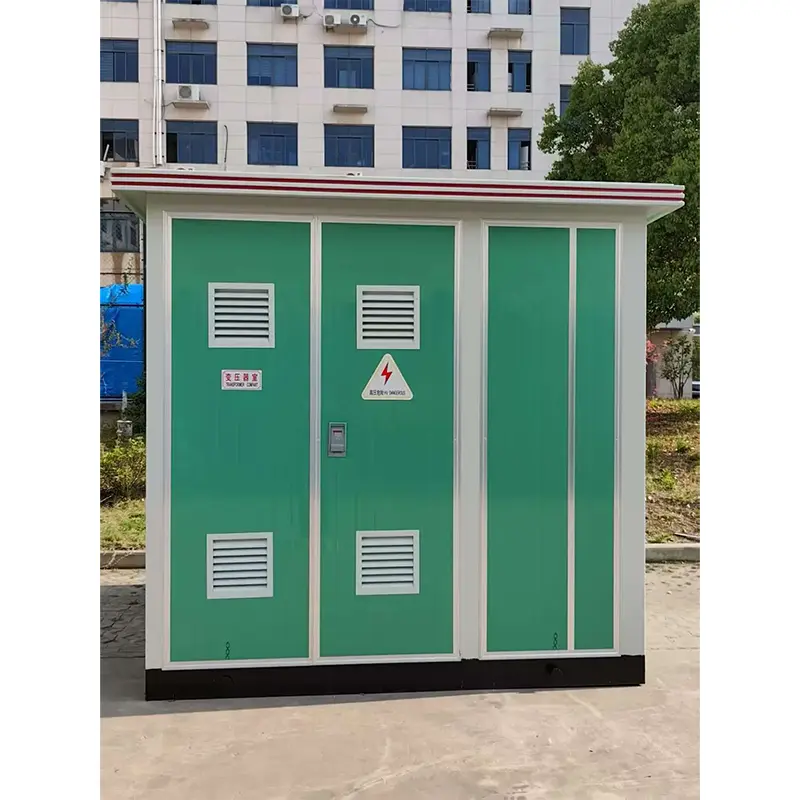

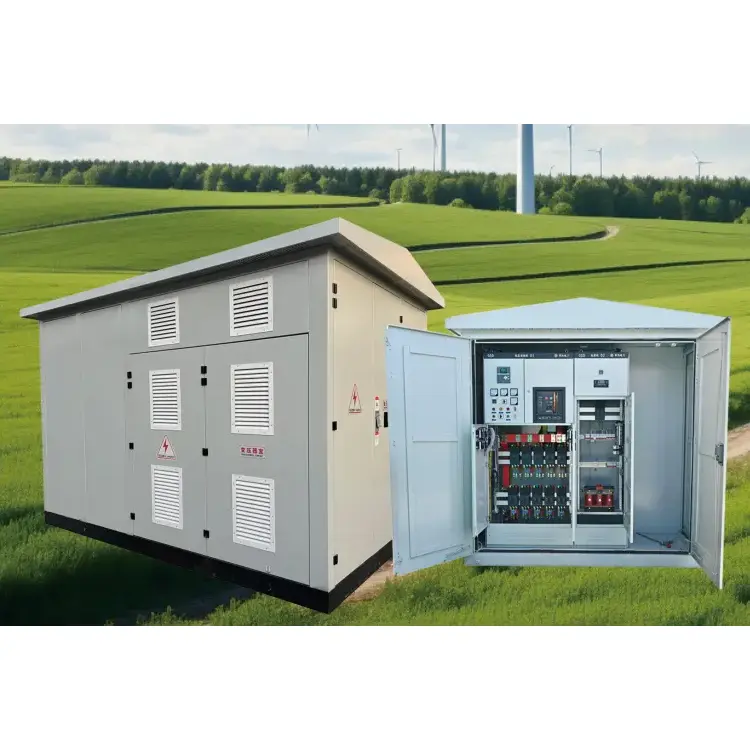

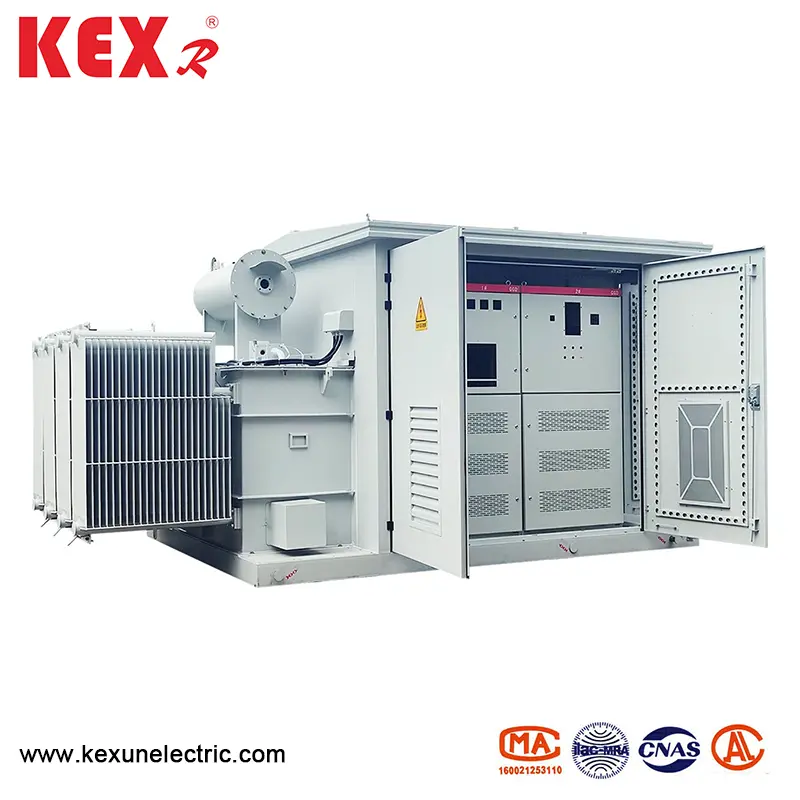

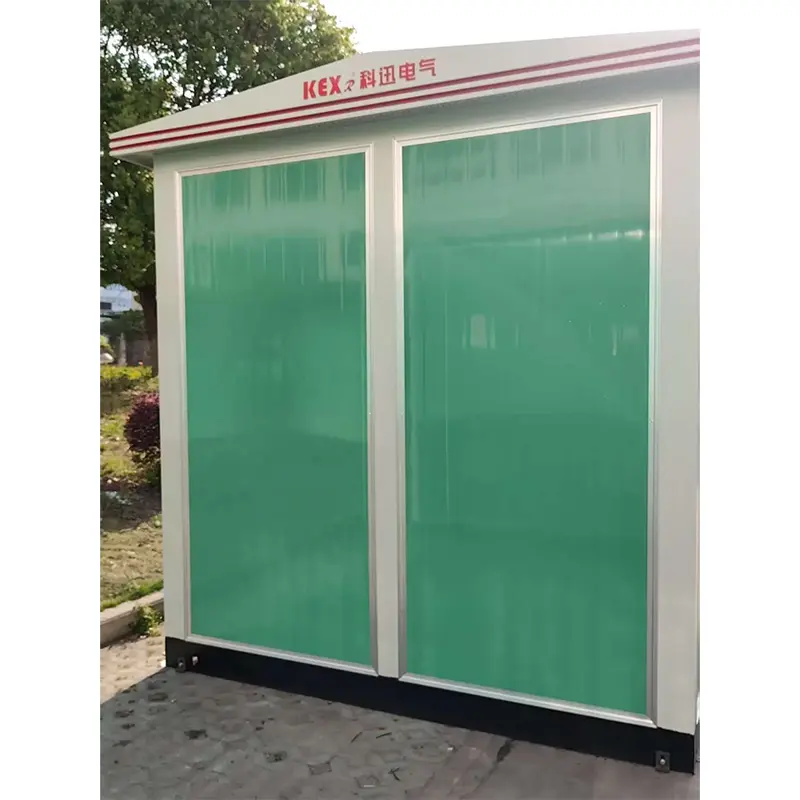

కాంతివిపీడన స్టెప్-అప్ బాక్స్ ట్రాన్స్ఫార్మర్

Y YB-12 రకం ఫోటోవోల్టాయిక్ స్టెప్-అప్ బాక్స్ ట్రాన్స్ఫార్మర్ యొక్క ప్రాథమిక కూర్పు

ఫోటోవోల్టాయిక్ స్టెప్-అప్ బాక్స్ ట్రాన్స్ఫార్మర్ సాధారణంగా ఈ క్రింది మూడు భాగాల ద్వారా పెట్టెలో విలీనం చేయబడుతుంది: ◆ ఫోటోవోల్టాయిక్ ఇన్వర్టర్ (ఐచ్ఛిక భాగం): ఫోటోవోల్టాయిక్ మాడ్యూల్స్ ద్వారా డైరెక్ట్ కరెంట్ (డిసి) అవుట్‌పుట్‌ను ప్రత్యామ్నాయ కరెంట్ (ఎసి) గా మార్చండి, మరియు సాధారణ అవుట్పుట్ వోల్టేజీలు 270 వి, 315 వి, 400 వి, మొదలైనవి. పవర్ గ్రిడ్ (10 కెవి మరియు 35 కెవి వంటివి) కు అవసరమైన వోల్టేజ్ స్థాయి.

◆ అధిక వోల్టేజ్ స్విచ్ గేర్: గ్రిడ్-కనెక్ట్ నియంత్రణ మరియు సిస్టమ్ రక్షణ కోసం ఉపయోగించే సర్క్యూట్ బ్రేకర్లు, డిస్‌కనెక్టర్లు, రక్షణ పరికరాలు మొదలైన వాటితో సహా. గమనిక: కొన్ని బాక్స్ ట్రాన్స్ఫార్మర్లలో ఇన్వర్టర్లు ఉండకపోవచ్చు, కానీ ట్రాన్స్ఫార్మర్లు మరియు అధిక-వోల్టేజ్ స్విచ్‌లను మాత్రమే పెంచుతాయి ("ప్యూర్ బూస్ట్ బాక్స్ ట్రాన్స్ఫార్మర్స్" అని పిలుస్తారు).

The కాంతివిపీడన స్టెప్-అప్ బాక్స్ ట్రాన్స్ఫార్మర్ యొక్క కోర్ ఫంక్షన్లు

◆ వోల్టేజ్ బూస్ట్: గ్రిడ్-కనెక్ట్డ్ వోల్టేజ్ కోసం పవర్ గ్రిడ్ యొక్క అవసరాలను తీర్చండి.

Energy విద్యుత్ శక్తి ఐసోలేషన్: ఫోటోవోల్టాయిక్ వ్యవస్థ పవర్ గ్రిడ్ నుండి ట్రాన్స్ఫార్మర్ ద్వారా విద్యుత్తుగా వేరుచేయబడుతుంది.

◆ రక్షణ ఫంక్షన్: ఓవర్-కరెంట్, ఓవర్ వోల్టేజ్, షార్ట్ సర్క్యూట్, ఐలాండ్ ప్రొటెక్షన్, మొదలైనవి.

Motortaing పర్యవేక్షణ మరియు నియంత్రణ: రిమోట్ పర్యవేక్షణకు మద్దతు ఇవ్వండి మరియు నిజ సమయంలో వోల్టేజ్, కరెంట్ మరియు పవర్ వంటి డేటాను సేకరించండి.

● ఫోటోవోల్టాయిక్ స్టెప్-అప్ బాక్స్ ట్రాన్స్ఫార్మర్ టెక్నికల్ క్యారెక్టరిస్టిక్స్

Heat సమర్థవంతమైన వేడి వెదజల్లడం: పరికరాల సేవా జీవితాన్ని ప్రభావితం చేసే అధిక ఉష్ణోగ్రత నివారించడానికి వెంటిలేషన్ లేదా బలవంతపు వేడి వెదజల్లడం (అభిమానులు మరియు ఎయిర్ కండీషనర్లు వంటివి) బాక్స్ రూపకల్పనలో పరిగణించాలి.

◆ ప్రొటెక్షన్ గ్రేడ్: సాధారణంగా IP54 లేదా అంతకంటే ఎక్కువ, డస్ట్ ప్రూఫ్, తేమ ప్రూఫ్ మరియు ఉప్పు పొగమంచు-ప్రూఫ్ (తీరప్రాంత లేదా అధిక-ఎత్తు ప్రాంతాలకు అనువైనది).

Loss తక్కువ-లాస్ ట్రాన్స్ఫార్మర్: నో-లోడ్ నష్టాన్ని తగ్గించడానికి నిరాకార మిశ్రమం లేదా శక్తిని ఆదా చేసే సిలికాన్ స్టీల్ షీట్ ఉపయోగించబడుతుంది.

◆ ఇంటెలిజెంట్ గ్రిడ్ కనెక్షన్: రియాక్టివ్ పవర్ కాంపెన్సేషన్ (ఎస్‌విజి) మరియు హార్మోనిక్ అణచివేత వంటి మద్దతు విధులు మరియు పవర్ గ్రిడ్ స్పెసిఫికేషన్లకు అనుగుణంగా ఉంటాయి.

సాంకేతిక పారామితులు

రేటెడ్ వోల్టేజ్ స్థాయిలు: 35KV మరియు 10KV మరియు అంతకంటే తక్కువ;  ఫ్రీక్వెన్సీ: 50;  ఇన్సులేషన్ స్థాయి (క్రింద పట్టిక చూడండి).
