మూడు పోల్ Vcb

ZW7-40.5 రకం త్రీ పోల్  vcb ఉత్పత్తి లక్షణాలు

చాలా అధిక విశ్వసనీయత

జీవితాంతం పూర్తిగా నిర్వహణ-రహితం.

అధిక యాంత్రిక జీవితం మరియు విద్యుత్ జీవితం ఉంది.

మొత్తం యంత్రం పరిమాణంలో చిన్నది, బరువు తక్కువగా ఉంటుంది మరియు ఇన్‌స్టాల్ చేయడం సులభం.

1.1 ZW7-40.5 రకం త్రీ పోల్  vcb షరతులను ఉపయోగించడం

¨ పరిసర ఉష్ణోగ్రత:-30℃～60℃;

¨ ఎత్తు: 3000మీ కంటే తక్కువ;

¨ గాలి వేగం :≤34m/s；

¨ స్విచ్ గేర్ మరియు నియంత్రణ పరికరాల వెలుపలి నుండి వైబ్రేషన్ లేదా గ్రౌండ్ మోషన్ విస్మరించబడవచ్చు.

¨ కాలుష్యం గ్రేడ్:Ⅳ

¨ నిల్వ ఉష్ణోగ్రత:-40℃～85℃.

1.2 ZW7-40.5 రకం త్రీ పోల్  vcb యొక్క సాంకేతిక పరామితి

సర్క్యూట్ బ్రేకర్ యొక్క ప్రధాన సాంకేతిక పరామితి

సర్క్యూట్ బ్రేకర్ యొక్క ప్రధాన యాంత్రిక పరామితి

సర్క్యూట్ బ్రేకర్ యొక్క నిర్మాణం మరియు పని సూత్రం

ZW7-40.5 త్రీ పోల్  vcb  ప్రధానంగా ఇంటిగ్రేటెడ్ మాగ్నెటిక్ పోల్, కరెంట్ ట్రాన్స్‌ఫార్మర్, ఆపరేటింగ్ మెకానిజం మరియు బాక్స్‌తో రూపొందించబడింది. ఈ రకమైన సర్క్యూట్ బ్రేకర్ సూక్ష్మీకరించబడింది మరియు దాని షెల్ అధిక-నాణ్యత స్టెయిన్‌లెస్ స్టీల్ బాక్స్‌తో తయారు చేయబడింది. వినియోగదారు అవసరాలకు అనుగుణంగా ప్రస్తుత ట్రాన్స్‌ఫార్మర్‌ని ఎంచుకోవచ్చు.

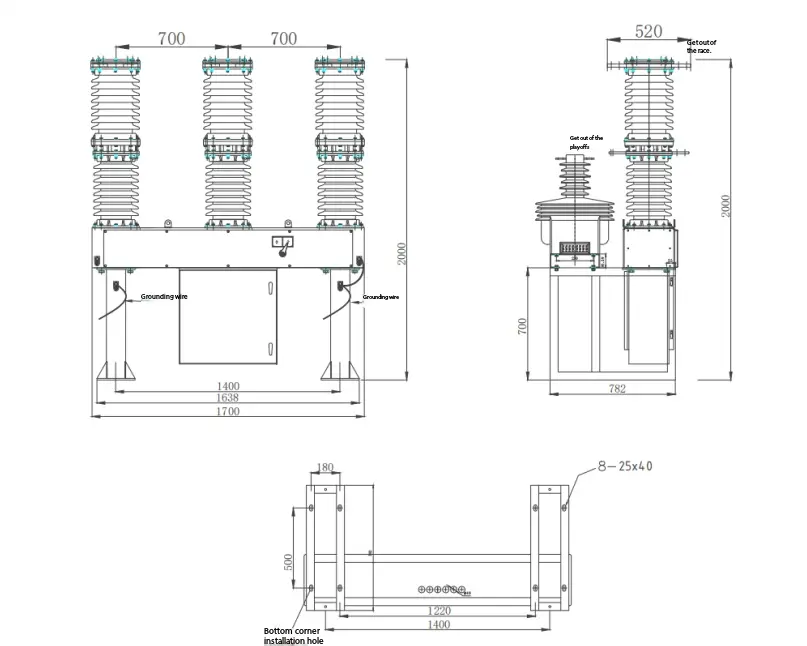

ZW7-40.5/సర్క్యూట్ బ్రేకర్ అవుట్‌లైన్ డ్రాయింగ్

ZW7-40.5 త్రీ పోల్  vcb మరియు దాని తెలివైన నియంత్రణ కలయిక. స్విచ్ యొక్క ఆన్-ఆఫ్ ఆపరేషన్ స్థానికంగా గ్రహించబడుతుంది మరియు ఇది కమ్యూనికేషన్ ఇంటర్‌ఫేస్ ద్వారా రిమోట్‌గా కూడా నిర్వహించబడుతుంది. సర్క్యూట్ బ్రేకర్ యొక్క ఇతర సమాచారం కూడా నియంత్రణ కేంద్రానికి ప్రసారం చేయబడుతుంది మరియు కమ్యూనికేషన్ ఛానెల్ కేబుల్, ఆప్టికల్ ఫైబర్, GPRS/CDMA, GSM మొదలైనవి కావచ్చు.

సర్క్యూట్ బ్రేకర్ యొక్క పని సూత్రం

3.1 ఆర్క్ ఆర్పివేయడం సూత్రం:

ZW7-40.5 త్రీ పోల్  vcb వాక్యూమ్ ఇంటరప్టర్‌ని స్వీకరిస్తుంది మరియు వాక్యూమ్ ఆర్క్ ఆర్క్ మరియు ఇన్సులేటింగ్ మాధ్యమంగా ఉపయోగించబడుతుంది, ఇది చాలా ఎక్కువ వాక్యూమ్ డిగ్రీని కలిగి ఉంటుంది. ఆపరేటింగ్ మెకానిజం యొక్క చర్యలో కదిలే మరియు స్టాటిక్ పరిచయాలు విద్యుత్తో స్విచ్ ఆఫ్ చేయబడినప్పుడు, పరిచయాల మధ్య వాక్యూమ్ ఆర్క్ ఉత్పత్తి చేయబడుతుంది. అదే సమయంలో, పరిచయాల యొక్క ప్రత్యేక నిర్మాణం కారణంగా, పరిచయాల మధ్య అంతరంలో తగిన రేఖాంశ అయస్కాంత క్షేత్రం కూడా ఉత్పత్తి చేయబడుతుంది, ఇది వాక్యూమ్ ఆర్క్ వ్యాప్తి చెందడానికి ప్రోత్సహిస్తుంది మరియు తక్కువ ఆర్క్ వోల్టేజ్‌ను నిర్వహించడానికి, కాంటాక్ట్ ఉపరితలంపై సమానంగా పంపిణీ చేయబడిన ఆర్క్‌ను కాల్చేలా చేస్తుంది. కరెంట్ సహజంగా సున్నాను దాటినప్పుడు, అవశేష అయాన్లు, ఎలక్ట్రాన్లు మరియు లోహ ఆవిరిని మైక్రోసెకండ్ క్రమంలో కాంటాక్ట్ ఉపరితలం మరియు షీల్డ్‌పై కలపవచ్చు లేదా ఘనీభవించవచ్చు. వాక్యూమ్ ఆర్క్‌ను నియంత్రించడానికి రేఖాంశ అయస్కాంత క్షేత్రం ఉపయోగించబడుతుంది కాబట్టి, వాక్యూమ్ సర్క్యూట్ బ్రేకర్ కరెంట్‌ను విచ్ఛిన్నం చేసే బలమైన మరియు స్థిరమైన సామర్థ్యాన్ని కలిగి ఉంటుంది.

3.2 ఎలక్ట్రిక్ ఎనర్జీ స్టోరేజ్: మోటారు మెకానిజం యొక్క పినియన్‌పై అవుట్‌పుట్ టార్క్‌ను పని చేస్తుంది మరియు దానిని కుదురుపై ఉన్న పెద్ద స్ప్రాకెట్‌కి ప్రసారం చేస్తుంది, తద్వారా క్రాంక్ ఆర్మ్‌ను తిప్పడానికి మరియు మూసివేసే స్ప్రింగ్ స్టోర్ శక్తిని తయారు చేస్తుంది. క్రాంక్ ఆర్మ్‌లోని స్క్రూ ట్రావెల్ స్విచ్‌ను నొక్కినప్పుడు, మోటారు యొక్క విద్యుత్ సరఫరా నిలిపివేయబడుతుంది మరియు వసంత శక్తి నిల్వ పూర్తవుతుంది.

3.3 మాన్యువల్ ఎనర్జీ స్టోరేజ్: ఆ రొటేట్ మెకానిజం యొక్క అవుట్‌పుట్ షాఫ్ట్ రొటేట్ టార్క్‌ను పెద్ద గేర్‌కి ప్రసారం చేస్తుంది, ఇది అవుట్‌పుట్ షాఫ్ట్‌లోని పినియన్ ద్వారా చిన్న గేర్‌తో పూర్తిగా మెష్ చేయబడింది, తద్వారా క్రాంక్ ఆర్మ్‌ను తిప్పడానికి నడిపిస్తుంది, తద్వారా క్లోజింగ్ స్ప్ర్ శక్తిని నిల్వ చేస్తుంది.

మూసివేసే విద్యుదయస్కాంతం యొక్క 3.4O  పరేషన్: మెకానిజం మూసివేసే సిగ్నల్‌ను స్వీకరించిన తర్వాత, మూసివేసే విద్యుదయస్కాంతం యొక్క కదిలే ఐరన్ కోర్ పైకి కదులుతుంది, మూసివేసే ట్రిప్ లివర్‌ను పైకి తరలించడానికి నెట్టివేస్తుంది, తద్వారా మూసివేసే సగం షాఫ్ట్ అపసవ్య దిశలో తిరుగుతుంది. మూసివేసే గొళ్ళెంపై పరిమితిని విడుదల చేయండి. అదే సమయంలో, మూసివేసే గొళ్ళెం రోలర్ యొక్క ఒత్తిడిలో అపసవ్య దిశలో తిరుగుతుంది, శక్తి నిల్వ నిర్వహణను విడుదల చేస్తుంది. మెయిన్ షాఫ్ట్‌లోని కామ్ క్లోజింగ్ స్ప్రింగ్ యొక్క సంకోచ శక్తి కారణంగా ఇంపాక్ట్ ఫోర్స్‌ను ఉత్పత్తి చేస్తుంది మరియు మాన్యువల్ ఎనర్జీ స్టోరేజ్ షాఫ్ట్ (అంటే అవుట్‌పుట్ షాఫ్ట్)పై రాకర్ ఆర్మ్‌ను తాకుతుంది, ఇది కనెక్ట్ చేసే రాడ్ ద్వారా స్విచ్‌కి ప్రసారం చేయబడుతుంది, తద్వారా ముగింపు ఆపరేషన్ పూర్తవుతుంది.

3.5 మాన్యువల్ ఆపరేషన్: క్లోజింగ్ హాఫ్ షాఫ్ట్‌లో ఇన్‌స్టాల్ చేయబడిన షిఫ్ట్ ఫోర్క్ అపసవ్య దిశలో తిరిగినప్పుడు, అది క్లోజింగ్ హాఫ్ షాఫ్ట్‌ను అపసవ్య దిశలో తిప్పేలా చేస్తుంది. మూసివేసే విద్యుదయస్కాంతం యొక్క ఆపరేషన్ వలె అదే ప్రభావాన్ని ఉత్పత్తి చేయడానికి.

3.6 రీక్లోజింగ్ ఆపరేషన్: మెకానిజం శక్తి నిల్వ స్ప్రింగ్ యొక్క శక్తిని విడుదల చేసిన తర్వాత, అది ముగింపు ఆపరేషన్‌ను పూర్తి చేస్తుంది. ముగింపు స్థితిలో, యంత్రాంగం మళ్లీ శక్తి నిల్వ ఆపరేషన్‌ను నిర్వహిస్తుంది. ఎనర్జీ స్టోరేజ్ ఆపరేషన్ పూర్తయిన తర్వాత, మెకానిజం క్లోజ్డ్ ఎనర్జీ స్టోరేజ్ స్టేట్‌లో ఉంటుంది మరియు సరైన సిగ్నల్ అందిన తర్వాత, మెకానిజం ఆటోమేటిక్ రీక్లోజింగ్ ఆపరేషన్‌ను గ్రహించగలదు.

3.7 బ్రేక్ విడుదల విద్యుదయస్కాంతం యొక్క ఆపరేషన్: బ్రేక్ విడుదల సిగ్నల్‌ను మెకానిజం అందుకున్న తర్వాత, బ్రేక్ విడుదల విద్యుదయస్కాంతం యొక్క కదిలే కోర్ పైకి కదులుతుంది, బ్రేక్ విడుదల లివర్‌ను పైకి తరలించడానికి నెట్టివేస్తుంది, తద్వారా బ్రేక్ విడుదల యాక్సిల్ అపసవ్య దిశలో తిరుగుతుంది. బ్రేక్ విడుదల గొళ్ళెంపై పరిమితిని విడుదల చేయండి. అదే సమయంలో, బ్రేక్ విడుదల గొళ్ళెం రోలర్ యొక్క ఒత్తిడిలో అపసవ్య దిశలో తిరుగుతుంది మరియు స్విచ్‌లోని కొన్ని బ్రేక్ స్ప్రింగ్‌ల థ్రస్ట్ కారణంగా రాకర్ ఆర్మ్ అపసవ్య దిశలో తిరుగుతుంది, తద్వారా బ్రేక్ విడుదల ఆపరేషన్ పూర్తవుతుంది.

. బ్రేక్ విద్యుదయస్కాంతం యొక్క ఆపరేషన్ వలె అదే ప్రభావం.

3.9 ఓవర్-కరెంట్ ట్రిప్ ఆపరేషన్: ఓవర్-కరెంట్ ట్రిప్‌లోని ఓవర్-కరెంట్ కాయిల్ పేర్కొన్న ట్రిప్ కరెంట్ గుండా వెళుతున్నప్పుడు, విద్యుదయస్కాంతం పనిచేస్తుంది మరియు పుష్ రాడ్ ట్రిప్ లివర్‌ను పుష్ చేస్తుంది. సగం-షాఫ్ట్ అపసవ్య దిశలో తిరిగేలా చేయండి, బ్రేక్ లాచ్‌పై పరిమితిని విడుదల చేయండి, తద్వారా బ్రేక్ విద్యుదయస్కాంతం యొక్క ఆపరేషన్ వలె అదే ప్రభావాన్ని ఉత్పత్తి చేస్తుంది మరియు సర్క్యూట్ బ్రేకర్ యొక్క ఓవర్‌కరెంట్ ట్రిప్పింగ్ ఆపరేషన్‌ను పూర్తి చేయండి.

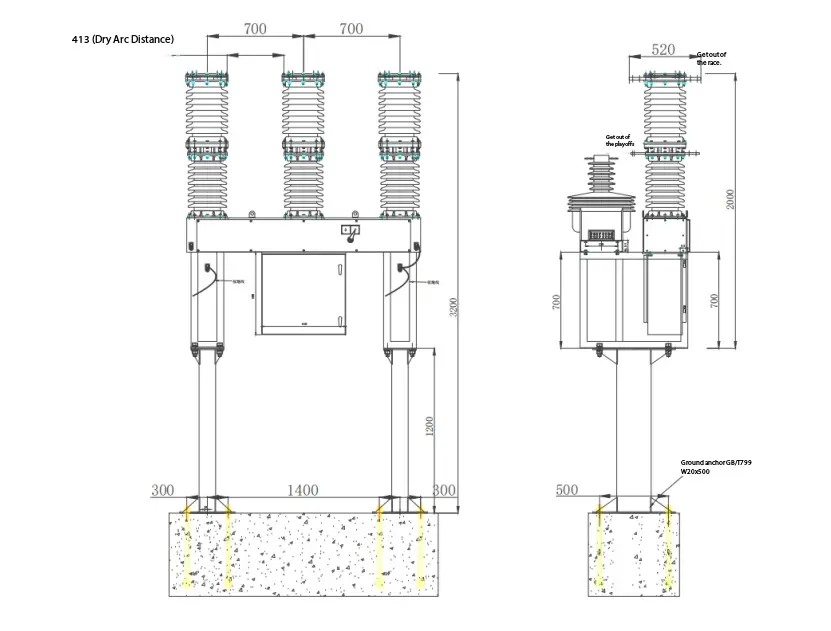

మూడు పోల్  vcb ఇన్‌స్టాలేషన్ రేఖాచిత్రం
