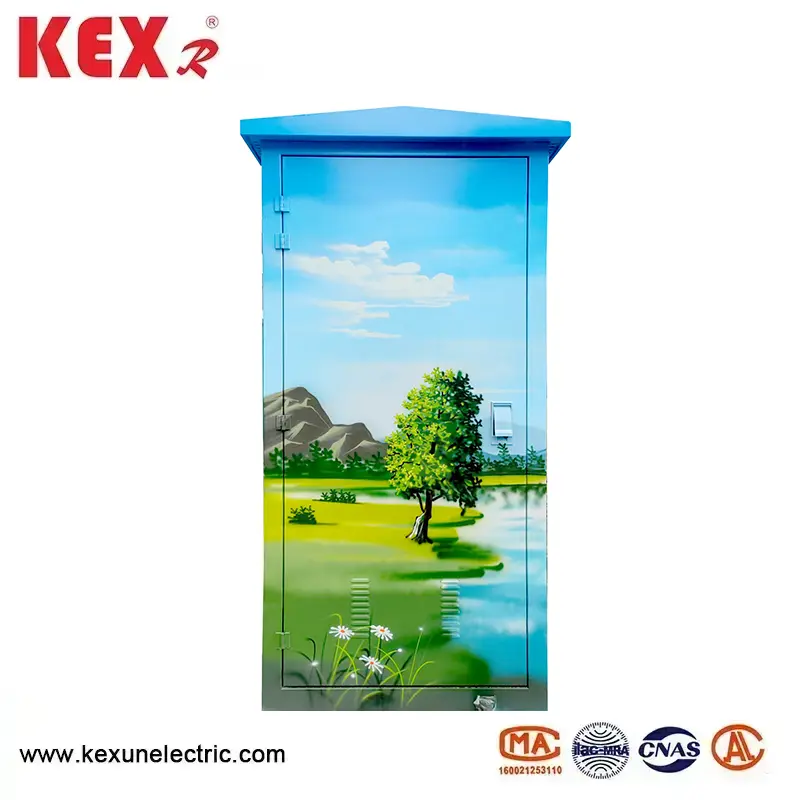

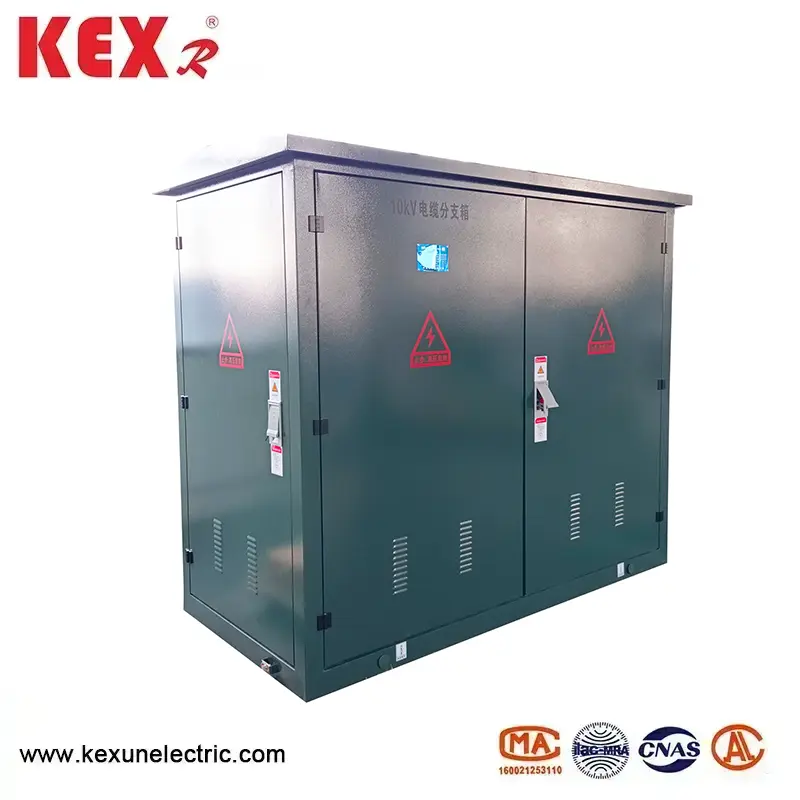

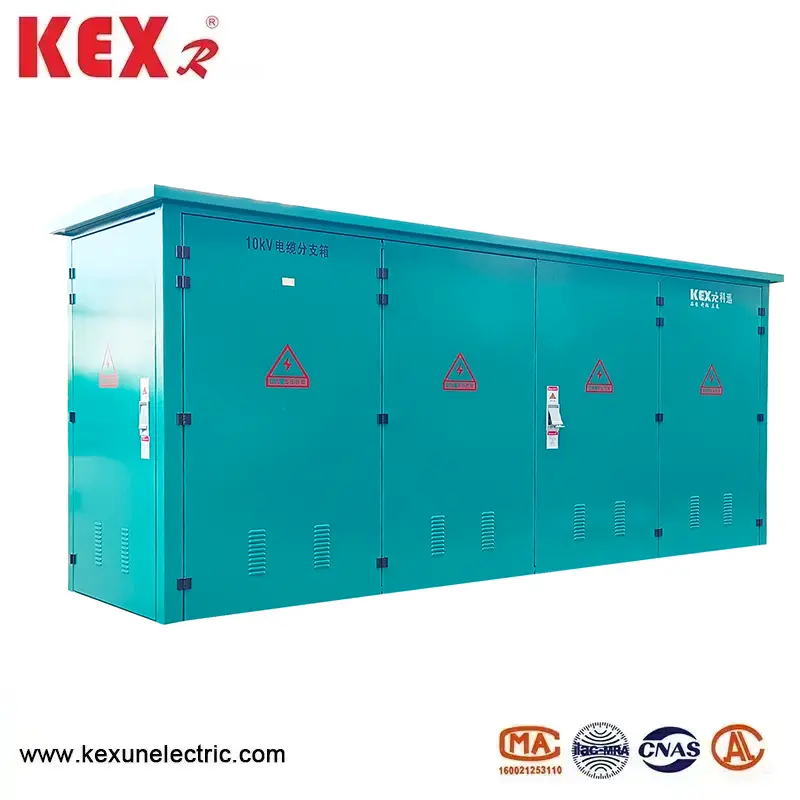

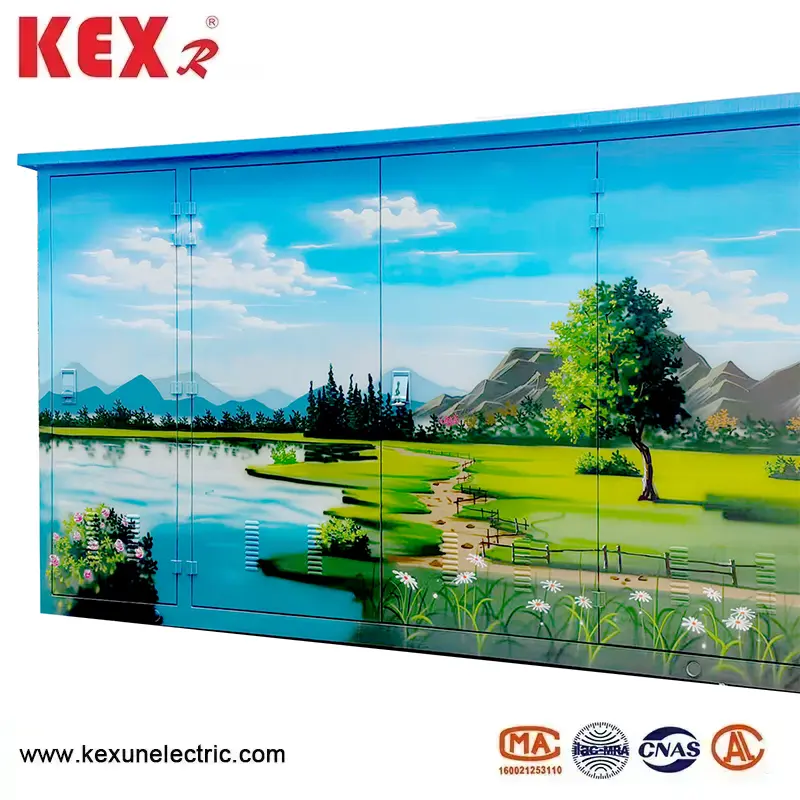

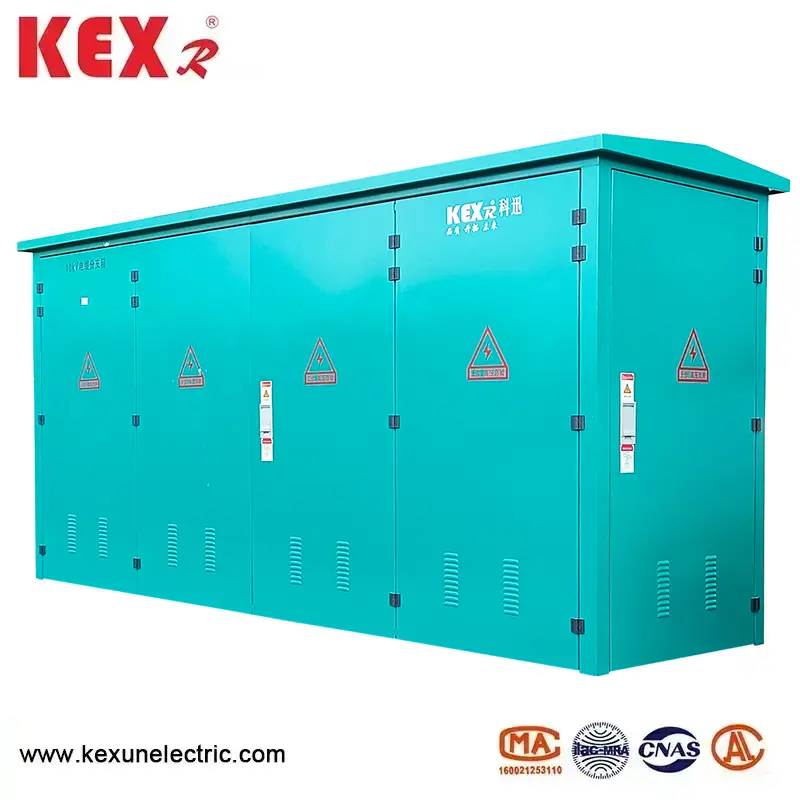

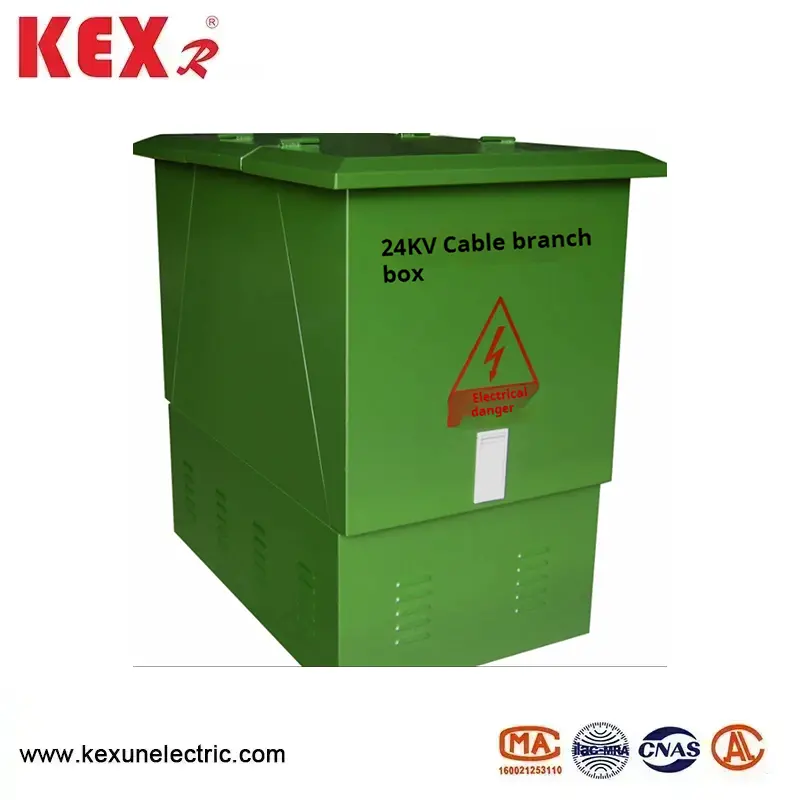

24 కెవి కేబుల్ స్ప్లిటింగ్ బాక్స్
చైనా ఫ్యాక్టరీలో కెక్సన్ ప్రత్యేకంగా ఉత్పత్తి చేయబడిన 24 కెవి కేబుల్ స్ప్లిటింగ్ బాక్స్ మీడియం వోల్టేజ్ పంపిణీ వ్యవస్థ కోసం ఒక కేబుల్ ట్యాపింగ్ పరికరం, ఇది 24 కెవి వోల్టేజ్ స్థాయికి (అత్యధికంగా పనిచేసే వోల్టేజ్ 26 కెవి) అనుకూలంగా ఉంటుంది, యూరోపియన్ ప్రామాణిక రూపకల్పన (ఐఇసి, డిన్, మొదలైనవి), పూర్తి ఇన్సులేషన్ మరియు హై ప్రొటెక్షన్ స్థాయిని కలిగి ఉంది, మరియు విస్తృతమైనది మరియు అధిక రక్షణ దృశ్యాలు.
మోడల్: 24 కెవి
బ్రాండ్ ： KEXR
మోడల్: 24 కెవి
బ్రాండ్ ： KEXR
K 24KV కేబుల్ స్ప్లిటింగ్ బాక్స్ యొక్క కోర్ లక్షణాలు
▶ వోల్టేజ్ గ్రేడ్: 24 కెవి కేబుల్ స్ప్లిటింగ్ బాక్స్ రేటెడ్ వోల్టేజ్ 24 కెవి (IEC 62271-200 లేదా GB/T 11022 ప్రమాణానికి అనుగుణంగా ఉంటుంది).
Ins పూర్తిగా ఇన్సులేటెడ్ సీల్: లైవ్ భాగాలు ఘన ఇన్సులేషన్ లేదా SF6 గ్యాస్ ద్వారా ఇన్సులేట్ చేయబడతాయి, బహిర్గతమైన కండక్టర్, డస్ట్ ప్రూఫ్ మరియు జలనిరోధిత (IP65/IP67).
▶ యూరోపియన్-శైలి ప్లగ్-ఇన్ టెక్నాలజీ: టి-టైప్ లేదా మోచేయి-రకం షీల్డ్ కేబుల్ కనెక్టర్లు ప్రామాణికమైనవి, మరియు లైవ్ ప్లగ్-ఇన్ మద్దతు ఉంది (ప్రత్యేక సాధనాలు అవసరం).
▶ మాడ్యులర్ విస్తరణ: ప్రామాణిక యూనిట్లు (1 ఇన్, 4 అవుట్, 2 ఇన్ మరియు 6 అవుట్ వంటివి) తరువాత సామర్థ్య విస్తరణకు మద్దతుగా సరళంగా కలిపి ఉంటాయి.
K 24 కెవి కేబుల్ స్ప్లిటింగ్ బాక్స్ విలక్షణ నిర్మాణ
▶ బాక్స్ స్టెయిన్లెస్ స్టీల్ /SMC తో తయారు చేయబడింది, ఇది తుప్పు-నిరోధక మరియు బహిరంగ రూపకల్పన (-40 ℃ ~+70 ℃).
Ins ఇన్సులేట్ బస్సు రాగి లేదా అల్యూమినియంతో తయారు చేయబడింది, ఇది సిలికాన్ రబ్బరు /ఇపిడిఎమ్ ఇన్సులేషన్ పొరతో చుట్టబడి ఉంటుంది మరియు ఇన్సులేషన్ స్థాయి ≥50kV (పవర్ ఫ్రీక్వెన్సీ వోల్టేజ్‌ను తట్టుకోగలదు).
▶ కేబుల్ కనెక్టర్
టెస్ట్ పాయింట్ (ఐచ్ఛికం) తో 24 కెవి షీల్డ్ ప్లగ్-ఇన్ కనెక్టర్ (RIP రకం మరియు EPDM ఇన్సులేషన్ వంటివి).
Device రక్షణ పరికరాన్ని షార్ట్-సర్క్యూట్ ఫాల్ట్ ఇండికేటర్, లైవ్ డిస్ప్లే మరియు మెరుపు అరెస్ట్‌తో అమర్చవచ్చు.
గ్రౌండింగ్ సిస్టమ్ బాక్స్ గ్రౌండింగ్ టెర్మినల్+కేబుల్ షీల్డ్ గ్రౌండింగ్, గ్రౌండింగ్ రెసిస్టెన్స్ ≤4Ω.
K 24KV కేబుల్ స్ప్లిటింగ్ బాక్స్ యొక్క సాధారణ అనువర్తన దృశ్యాలు సాధారణ నిర్మాణాలు
Energy న్యూ ఎనర్జీ పవర్ స్టేషన్: ఆఫ్‌షోర్ విండ్ పవర్ 24 కెవి కలెక్టర్ లైన్ ట్యాపింగ్.
▶ ఇండస్ట్రియల్ పార్క్: హై-వోల్టేజ్ మోటార్ లేదా ట్రాన్స్ఫార్మర్ యొక్క కేబుల్ బ్రాంచ్.
▶ మైన్/ఆయిల్ ఫీల్డ్: పేలుడు-ప్రూఫ్ 24 కెవి బ్రాంచ్ బాక్స్ (ఎక్స్ డి ఐఐసి టి 4).
▶ అర్బన్ హై-వోల్టేజ్ డిస్ట్రిబ్యూషన్ నెట్‌వర్క్: కేబుల్ రింగ్ నెట్‌వర్క్ క్యాబినెట్ (సేవింగ్ స్పేస్) కోసం ప్రత్యామ్నాయ పథకం
K 24KV యూరోపియన్ రకం కేబుల్ స్ప్లిటింగ్ బాక్స్ యొక్క పరిస్థితులను ఉపయోగించడం
10KV యూరోపియన్ రకం కేబుల్ పంపిణీ పెట్టె యొక్క పరిసర ఉష్ణోగ్రత: -30 ~ 40
గాలి వేగం: 34M/SL కి సమానం మరియు 700PAL కంటే ఎక్కువ కాదు
తేమ: సగటు రోజువారీ సాపేక్ష ఆర్ద్రత 95% కంటే ఎక్కువ కాదు
సగటు నెలవారీ సాపేక్ష ఆర్ద్రత 95% కంటే ఎక్కువ కాదు
షాక్‌ప్రూఫ్: క్షితిజ సమాంతర త్వరణం 0.4m/s² కంటే ఎక్కువ కాదు, మరియు నిలువు త్వరణం 0.15m/s² కంటే ఎక్కువ కాదు
యూరోపియన్ రకం కేబుల్ పంపిణీ బాక్స్ ఇన్‌స్టాలేషన్ సైట్ యొక్క వంపు: 3 కన్నా తక్కువ
సంస్థాపనా వాతావరణం: చుట్టుపక్కల గాలిని తినివేయు, దహన వాయువు, నీటి ఆవిరి మొదలైన వాటి ద్వారా కలుషితం చేయకూడదు మరియు సంస్థాపనా సైట్ హింసాత్మకంగా కంపించకూడదు.
K 24KV యూరోపియన్ రకం కేబుల్ స్ప్లిటింగ్ బాక్స్ యొక్క సాంకేతిక పరామితి
|
రేటెడ్ వోల్టేజ్ |
24 కెవి |
|
రేటెడ్ కరెంట్ |
630 ఎ |
|
డైనమిక్ స్థిరమైన కరెంట్ |
50ka/0.3 సె |
|
వేడి స్థిరమైన కరెంట్ |
20KA/0.3 సె |
|
1 నిమిషం పని పౌన frequency పున్యం వోల్టేజ్‌ను తట్టుకుంటుంది |
42 కెవి |
|
15 నిమిషాలు డిసి వోల్టేజ్‌ను తట్టుకుంటారు |
52 కెవి |
|
లైటింగ్ ప్రేరణ వోల్టేజ్‌ను తట్టుకుంటుంది |
105kv |
|
షెల్ ఐపి డిగ్రీ |
IP33 |

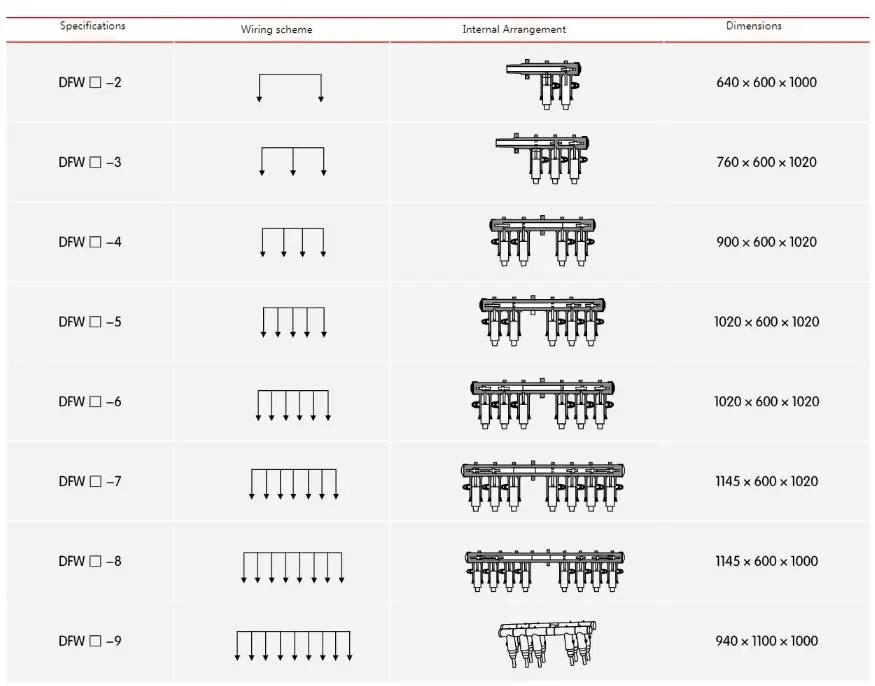

X 24 కెవి యూరోపియన్ రకం కేబుల్ స్ప్లిటింగ్ బాక్స్ ఆర్డర్ సంఖ్య వివరణ
