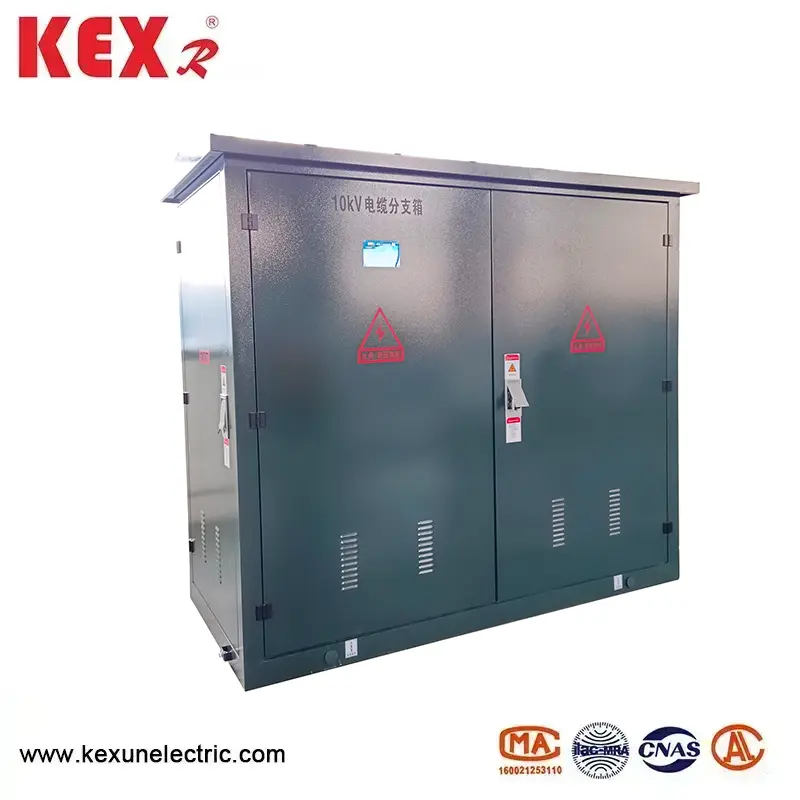

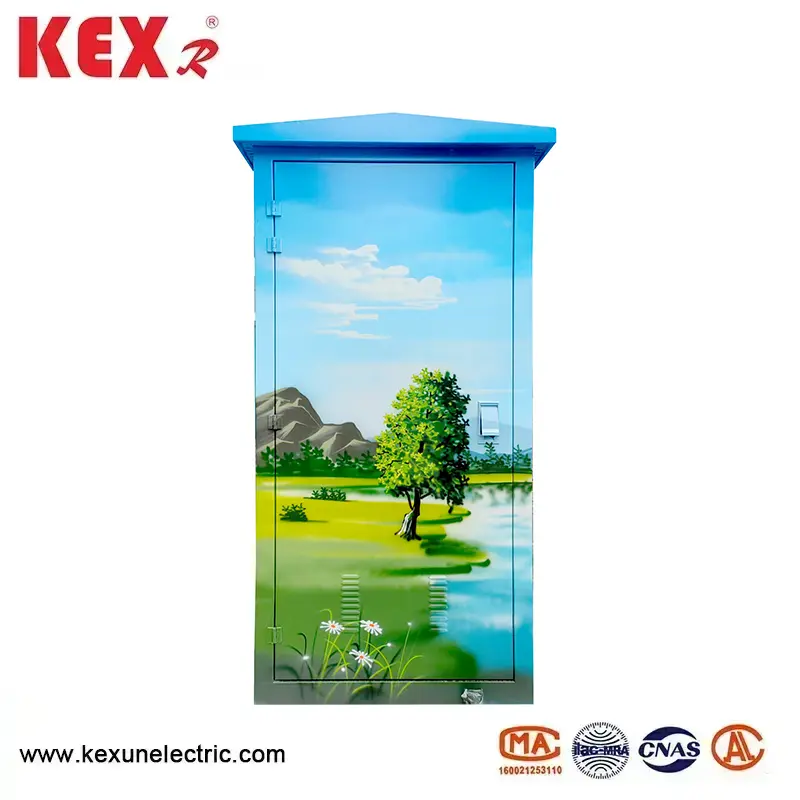

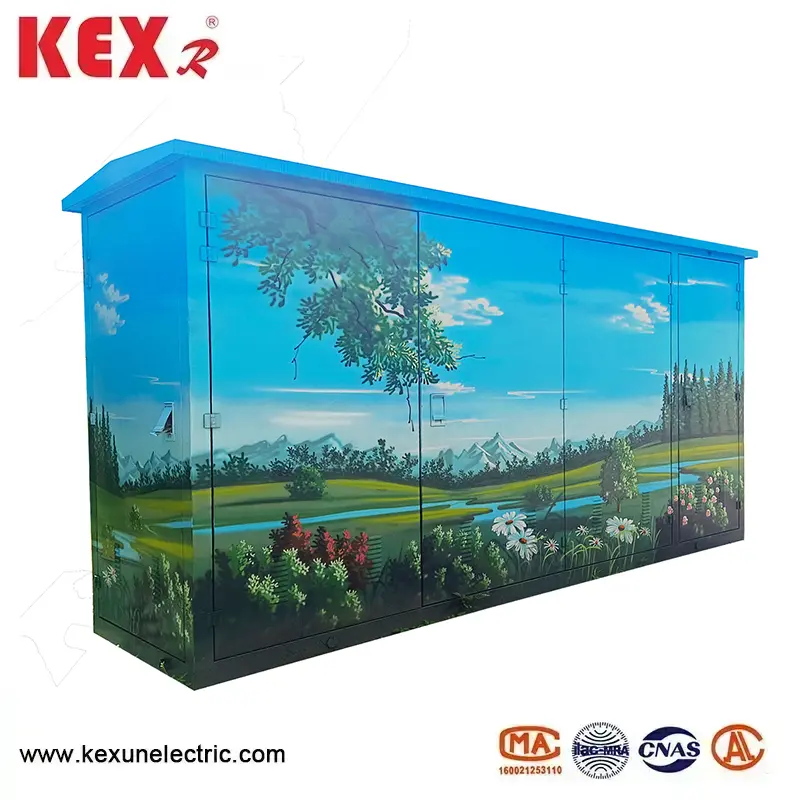

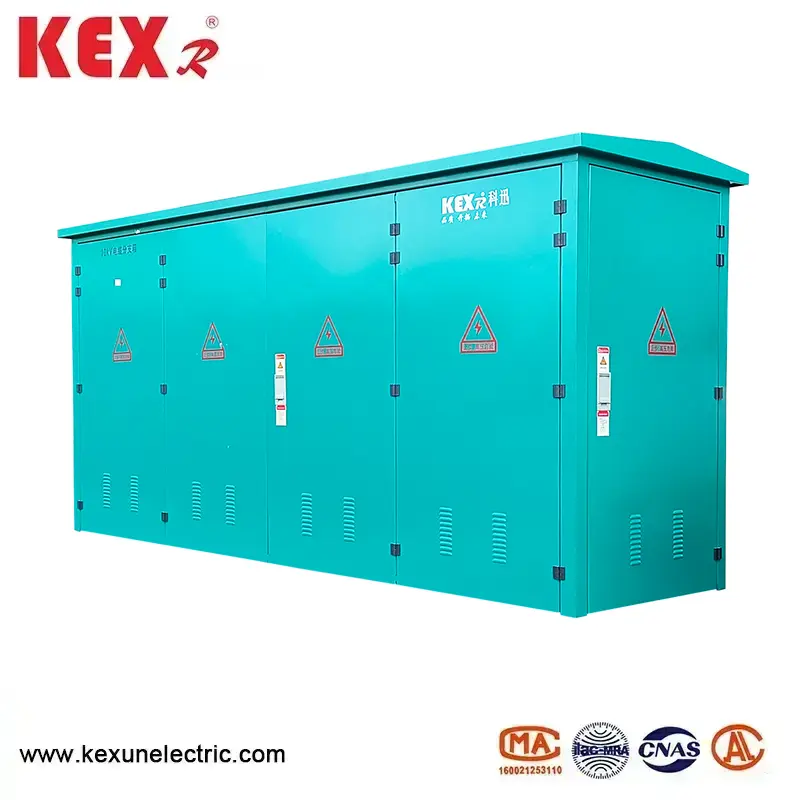

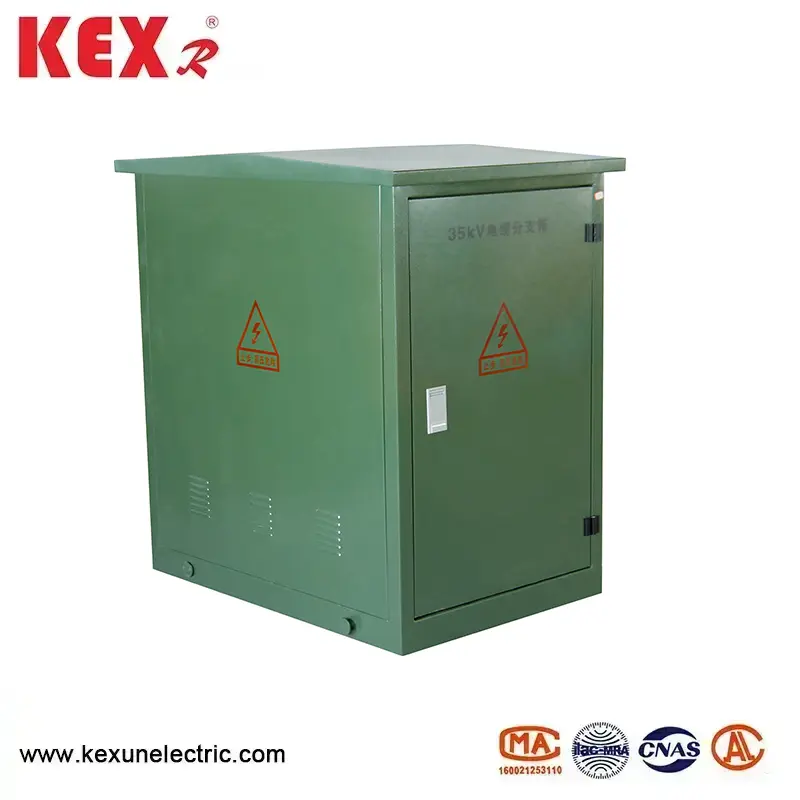

35 కెవి కేబుల్ జంక్షన్ బాక్స్

K 35KV కేబుల్ జంక్షన్ బాక్స్ యొక్క ప్రధాన లక్షణం

▶ రేటెడ్ వోల్టేజ్: 35 కెవి (IEC 62271-200 మరియు GB/T 11022 ప్రమాణాలకు అనుగుణంగా).

▶ పూర్తి ఇన్సులేషన్ మరియు పూర్తి సీలింగ్: ఘన ఇన్సులేషన్ (ఎపోక్సీ రెసిన్ మరియు సిలికాన్ రబ్బరు వంటివి) లేదా ఎస్ఎఫ్ 6 గ్యాస్ ఇన్సులేషన్ అవలంబించబడింది మరియు IP65/IP67 యొక్క రక్షణ గ్రేడ్ తో బేర్ కండక్టర్ లేదు.

▶ యూరోపియన్ ప్లగ్-ఇన్ టెక్నాలజీ: ప్రామాణిక షీల్డ్ ప్లగ్-ఇన్ కేబుల్ కనెక్టర్లు (మద్దతు లైవ్ ఆపరేషన్ (ప్రత్యేక సాధనాలు అవసరం).

▶ మాడ్యులర్ డిజైన్: ఇన్కమింగ్ మరియు అవుట్గోయింగ్ పంక్తులను సరళంగా విస్తరించవచ్చు (1 ఇన్, 3 అవుట్, 2 ఇన్ మరియు 4 అవుట్ వంటివి).

▶ ఇంటెలిజెంట్ ఎంపిక: తప్పు సూచిక, ఉష్ణోగ్రత సెన్సార్, డిటియు (పంపిణీ టెర్మినల్) ను విలీనం చేయవచ్చు.

K 35KV కేబుల్ జంక్షన్ బాక్స్ యొక్క సాధారణ నిర్మాణ కూర్పు

▶ బాక్స్

స్టెయిన్లెస్ స్టీల్ /SMC మిశ్రమ పదార్థం తుప్పు-నిరోధక మరియు బహిరంగ ఉపయోగం (-40 ℃ ~+70 ℃) కు అనువైనది.

▶ ఇన్సులేటెడ్ బస్సు

రాగి లేదా అల్యూమినియం కండక్టర్, సిలికాన్ రబ్బరు /ఇపిడిఎం ఇన్సులేషన్, పవర్ ఫ్రీక్వెన్సీ వోల్టేజ్ ≥70 కెవిని తట్టుకుంటుంది, మెరుపు ప్రేరణ 170 కెవి.

▶ కేబుల్ కనెక్టర్

టెస్ట్ పాయింట్లతో (ఐచ్ఛికం) 35KV షీల్డ్ ప్లగ్-ఇన్ కనెక్టర్లను (T- రకం మరియు మోచేయి-రకం వంటివి) కవచం చేసింది.

▶ రక్షణ పరికరం

మెరుపు అరెస్టర్, షార్ట్-సర్క్యూట్ ఫాల్ట్ ఇండికేటర్ మరియు లైవ్ డిస్ప్లేని ఎంచుకోవచ్చు.

▶ గ్రౌండింగ్ వ్యవస్థ

బాక్స్ మరియు కేబుల్ షీల్డింగ్ పొర విశ్వసనీయంగా గ్రౌన్దేడ్ చేయబడతాయి (గ్రౌండింగ్ నిరోధకత ≤4Ω).

K 35KV కేబుల్ జంక్షన్ బాక్స్ సంస్థాపన మరియు ఆపరేషన్ మరియు నిర్వహణ

 Installion సంస్థాపనా అవసరాలు

కేబుల్ స్ట్రిప్పింగ్ మరియు కట్టింగ్: ఇన్సులేషన్ పొరను దెబ్బతీయకుండా ఉండటానికి ఉమ్మడి స్పెసిఫికేషన్లను (లోపం 1 మిమీ) ఖచ్చితంగా సరిపోల్చండి.

▶ కనెక్టర్ సంస్థాపన: కాంటాక్ట్ ఉపరితలాన్ని శుభ్రపరచండి మరియు ఆక్సీకరణను నివారించడానికి సిలికాన్ గ్రీజును వర్తించండి. టార్క్ రెంచ్ తో బిగించండి (ఉదాహరణకు, టి-జాయింట్ 35 ~ 40n మీ అవసరం).

▶ గ్రౌండింగ్: పెట్టె మరియు కేబుల్ షీల్డ్ విశ్వసనీయంగా గ్రౌన్దేడ్ చేయాలి (గ్రౌండింగ్ నిరోధకత ≤4Ω).

Operation సురక్షిత ఆపరేషన్

వైఫల్యం తర్వాత విద్యుత్తును తనిఖీ చేయండి మరియు పనిచేసేటప్పుడు ఇన్సులేటింగ్ గ్లోవ్స్ మరియు గాగుల్స్ ధరించండి.

The కనెక్టర్‌ను ప్లగ్ చేయడానికి మరియు అన్‌ప్లగ్ చేయడానికి ముందు గ్రౌండింగ్ స్విచ్ మూసివేయబడిందని (ఏదైనా ఉంటే) నిర్ధారించుకోండి.

నిర్వహణ సూచన

Expection వార్షిక తనిఖీ: పరారుణ ఉష్ణోగ్రత కొలత (కీళ్ల ఉష్ణోగ్రత పెరుగుదలను పర్యవేక్షించడంపై దృష్టి పెట్టడం).

El సీల్ ఇన్స్పెక్షన్: ప్రతి ఐదు సంవత్సరాలకు ఒకసారి సీలింగ్ రింగ్ను మార్చండి (తేమ మరియు ధూళి ప్రూఫ్).

▶ ఇన్సులేషన్ పరీక్ష: ప్రతి 3 సంవత్సరాలకు ఒకసారి వోల్టేజ్ పరీక్షను నిర్వహించండి.

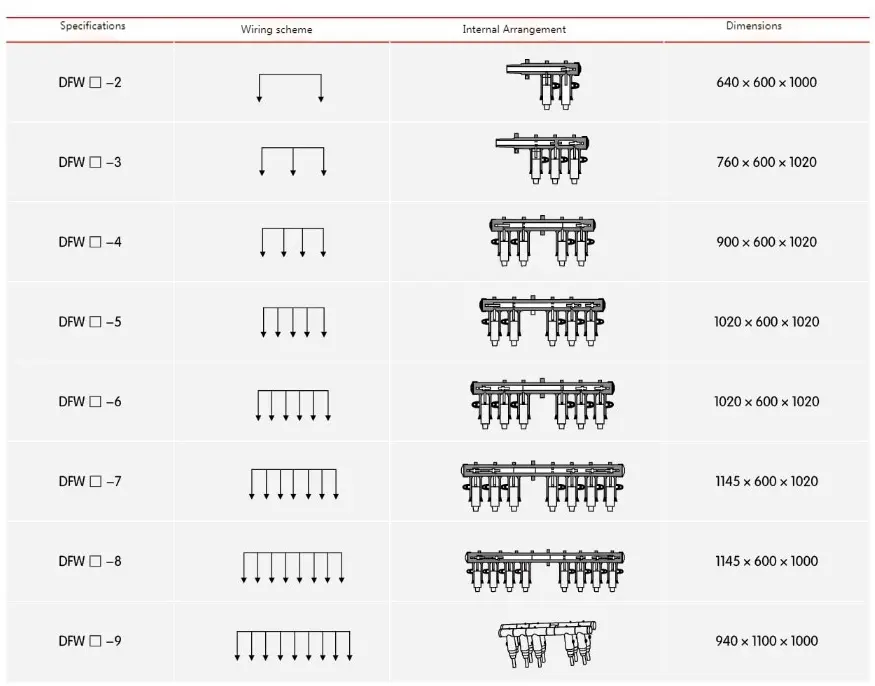

K 35KV యూరోపియన్ రకం కేబుల్ జంక్షన్ బాక్స్ యొక్క సాంకేతిక పరామితి

X 35KV యూరోపియన్ రకం కేబుల్ జంక్షన్ బాక్స్ ఆర్డర్ సంఖ్య వివరణ
