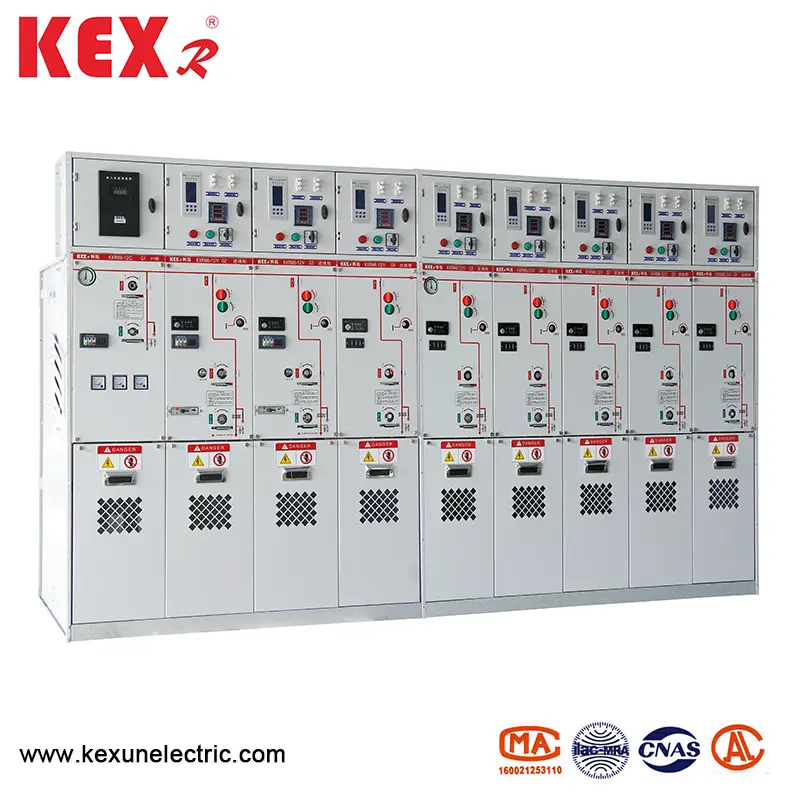

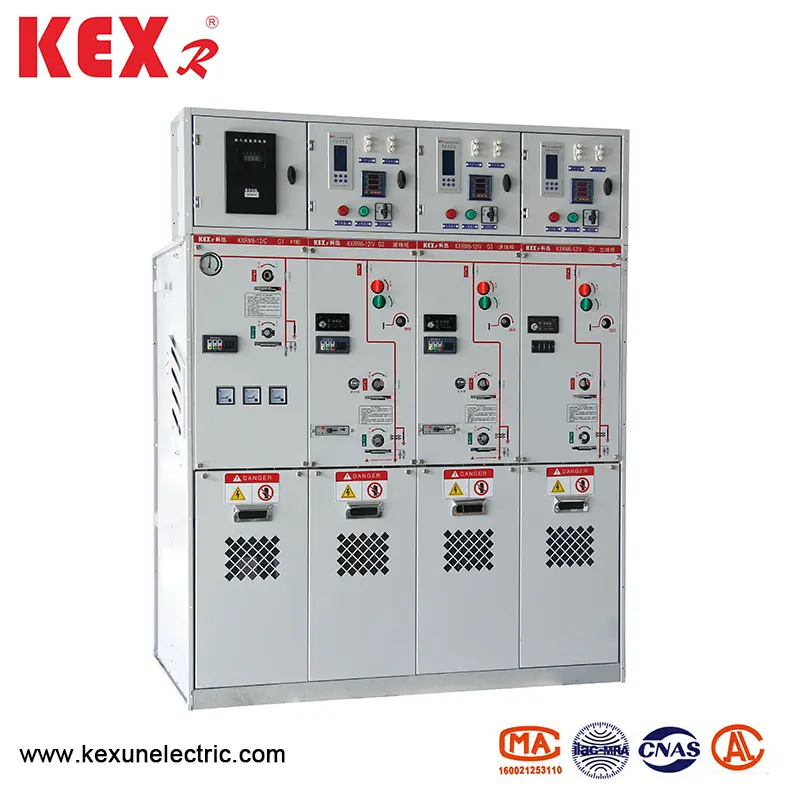

అన్ని పరివేష్టిత ఇన్సులేటెడ్ గ్యాస్ క్యాబినెట్

And ఉపయోగ పరిస్థితులు

KXMR6-12 టైప్ అన్ని పరివేష్టిత ఇన్సులేటెడ్ గ్యాస్ క్యాబినెట్ అధిక మరియు తక్కువ ఉష్ణోగ్రత (+40 ~ ~ -40 ℃), తేమ, ధూళి, ఉప్పు కాలుష్యం, గనులు మరియు అధిక ఎత్తు (1000 మీ) వంటి వివిధ వాతావరణాలకు అనుకూలంగా ఉంటుంది, 24 గంటల్లోపు నీటిలో స్వల్పకాలిక ఇమ్మర్షన్ వాడకాన్ని ప్రభావితం చేయదు.

గమనిక: ఎత్తు ఎక్కువగా ఉంటే, దయచేసి నిర్దిష్ట ఎత్తును సూచించండి.

ఉత్పత్తి లక్షణాలు

▶ KXRM6-12 అన్ని పరివేష్టిత ఇన్సులేటెడ్ గ్యాస్ క్యాబినెట్ SF6 గ్యాస్‌ను ఆర్క్ ఆర్పివేయడం మరియు ఇన్సులేటింగ్ మాధ్యమంగా ఉపయోగిస్తుంది.

Cabe క్యాబినెట్ పూర్తిగా మూసివేయబడింది మరియు ఇన్సులేట్ చేయబడింది; బస్‌బార్లు, స్విచ్‌లు మరియు ప్రత్యక్ష భాగాలు పూర్తిగా స్టెయిన్‌లెస్ స్టీల్ షెల్ లో ఉన్నాయి.

Cavevity కుహరం 1.4BAR SF6 గ్యాస్‌తో నిండి ఉంటుంది, మరియు రక్షణ స్థాయి IP67 కి చేరుకుంటుంది: మొత్తం స్విచ్ పరికరం బాహ్య పర్యావరణ పరిస్థితుల ద్వారా పూర్తిగా ప్రభావితం కాదు, ఇది స్వల్పకాలిక నీటి ఇమ్మర్షన్ వంటి విపరీతమైన సందర్భాల్లో కూడా స్విచ్ యొక్క సాధారణ ఆపరేషన్‌ను నిర్ధారించగలదు మరియు ఉత్పత్తి జీవితానికి నిర్వహణ రహితమైనది.

Cabe క్యాబినెట్‌లో ఖచ్చితమైన "ఐదు-నివారణ" ఇంటర్‌లాకింగ్ పరికరం ఉంది, ఇది మానవ తప్పుడు ఆపరేషన్ వల్ల కలిగే సిబ్బంది మరియు పరికరాల యొక్క ఆపరేషన్ వైఫల్యాలను పూర్తిగా తొలగిస్తుంది.

Cabie అన్ని క్యాబినెట్లకు నమ్మదగిన సురక్షిత పీడన ఉపశమన మార్గాలు ఉన్నాయి, ఇది తీవ్రమైన సందర్భాల్లో కూడా ఆపరేటర్ల వ్యక్తిగత భద్రతను నిర్ధారించగలదు.

Cabe క్యాబినెట్ రెండు రకాలుగా విభజించబడింది: స్థిర యూనిట్ కలయిక మరియు విస్తరించదగిన యూనిట్ కలయిక.

K KXRM6-12 యొక్క పరిమాణం అన్ని పరివేష్టిత ఇన్సులేటెడ్ గ్యాస్ క్యాబినెట్ వ్యవస్థాపించడానికి సౌకర్యంగా ఉంటుంది మరియు ఇది ఇరుకైన స్థలం మరియు పర్యావరణ పరిస్థితులతో ఉన్న ప్రదేశాలకు అనుకూలంగా ఉంటుంది.

Cabe క్యాబినెట్ వినియోగదారుల యొక్క వివిధ అవసరాలకు అనుగుణంగా ఎలక్ట్రిక్, రిమోట్ కంట్రోల్ మరియు పర్యవేక్షణ పరికరాలను కలిగి ఉంటుంది.

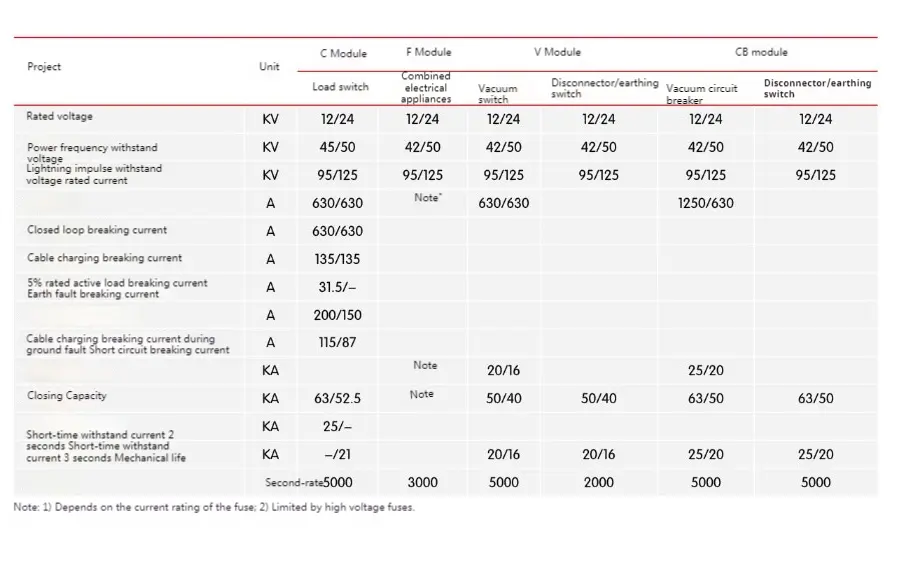

సాంకేతిక పరామితి

ట్రాన్స్ఫార్మర్ మరియు లైన్ ప్రొటెక్షన్

KXRM6-12 అన్ని పరివేష్టిత ఇన్సులేటెడ్ గ్యాస్ క్యాబినెట్ యూనిట్ కంబైన్ రకం రెండు ట్రాన్స్ఫార్మర్ రక్షణ మోడ్‌లను అందిస్తుంది, అవి లోడ్ స్విచ్ ఫ్యూజ్ కాంబినేషన్ ఉపకరణం మరియు రిలే రక్షణతో సర్క్యూట్ బ్రేకర్.

1. ట్రాన్స్ఫార్మర్ రక్షణ అనేది ప్రస్తుత-పరిమితం చేసే హై-వోల్టేజ్ ఫ్యూజ్ మరియు లోడ్ స్విచ్ కలయిక. యూనిట్ ముందు భాగంలో ఉన్న ప్రత్యేక లాక్ ఎన్‌క్లోజర్ వెనుక ఫ్యూజ్ గది వ్యవస్థాపించబడుతుంది. లోడ్ స్విచ్ స్ప్రింగ్ ఎనర్జీ స్టోరేజ్ మెకానిజమ్‌ను ఉపయోగిస్తుంది, దీనిని ఫ్యూజ్ స్ట్రైకర్ ద్వారా ప్రేరేపించవచ్చు.

2. ఫ్యూజ్ యొక్క పున ment స్థాపనను సులభతరం చేయడానికి, ఫ్యూజ్ చాంబర్ యొక్క ఎండ్ కవర్‌ను తొలగించడానికి ఆపరేటింగ్ హ్యాండిల్‌ను ఉపయోగించవచ్చు. ఫ్యూజ్ యొక్క ట్రిప్పింగ్ మెకానిజం ముందస్తు స్థానంలో ఉంది, ఇది మొత్తం వ్యవస్థ యొక్క జలనిరోధిత పనితీరును నిర్ధారిస్తుంది.

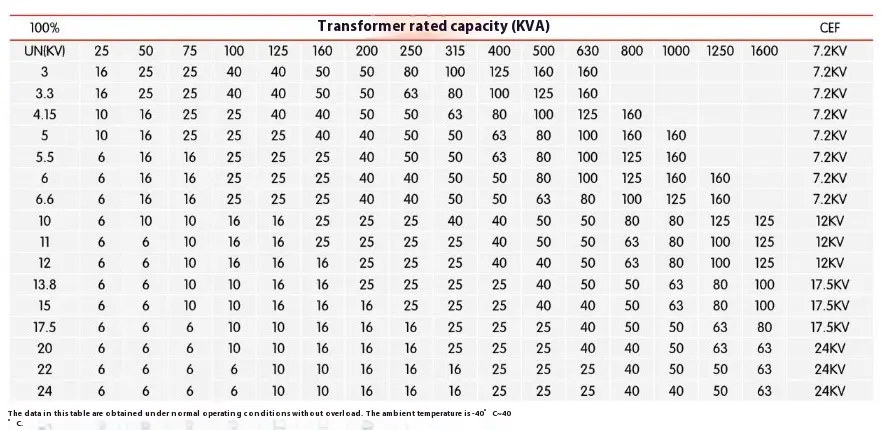

● ఫ్యూజ్ మరియు ట్రాన్స్ఫార్మర్ పోలిక పట్టిక

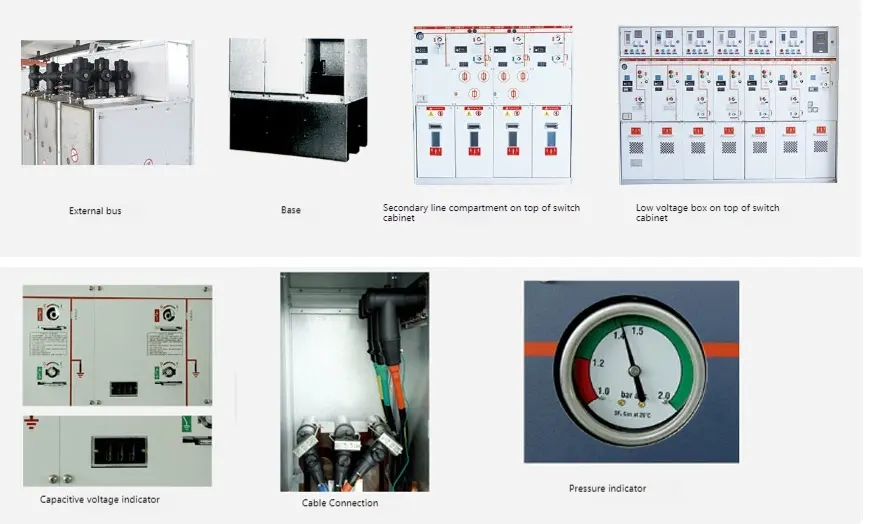

Ist ఐచ్ఛిక ఉపకరణాలు

◆ సహాయక పరిచయం

అన్ని లోడ్ స్విచ్‌లు మరియు సర్క్యూట్ బ్రేకర్లను 2NO+2NC స్విచ్ స్థానాన్ని సూచించవచ్చు. ట్రాన్స్ఫార్మర్ స్విచ్ మరియు సర్క్యూట్ బ్రేకర్‌లో సమాంతర ట్రిప్ కాయిల్ (ఎసి లేదా డిసి) ను ఇన్‌స్టాల్ చేయవచ్చు మరియు తక్కువ-వోల్టేజ్ కంట్రోల్ భాగం ముందు ప్యానెల్ వెనుక ఉంది.

◆ వోల్టేజ్ సూచన

కెపాసిటివ్ వోల్టేజ్ సూచిక బుషింగ్ ఛార్జ్ చేయబడిందా లేదా అని చూపిస్తుంది మరియు దానిపై ఉన్న సాకెట్ అణు దశకు ఉపయోగించవచ్చు.

Court షార్ట్ సర్క్యూట్ మరియు గ్రౌండ్ ఫాల్ట్ ఇండికేటర్

తప్పు స్థానాన్ని సులభతరం చేయడానికి, కేబుల్ స్విచ్ మాడ్యూల్ షార్ట్ సర్క్యూట్ మరియు సాధారణ తప్పు గుర్తింపు కోసం గ్రౌండింగ్ ఫాల్ట్ సూచికలతో అమర్చవచ్చు.

◆ ఎలక్ట్రిక్ ఆపరేషన్

ఇది కేబుల్ స్విచ్ యూనిట్ మరియు ట్రాన్స్ఫార్మర్ యూనిట్ యొక్క మాన్యువల్ ఆపరేషన్ మెకానిజం కోసం ప్రామాణిక పథకం. మీరు ఎలక్ట్రిక్ ఆపరేటింగ్ మెకానిజమ్‌ను ఇన్‌స్టాల్ చేయడానికి కూడా ఎంచుకోవచ్చు. కేబుల్ స్విచ్‌లు, వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు మరియు గ్రౌండింగ్ స్విచ్‌లు అన్నీ ముందు ప్యానెల్ వెనుక ఉన్న యంత్రాంగాలచే నిర్వహించబడతాయి. అన్ని స్విచ్‌లు మరియు సర్క్యూట్ బ్రేకర్లను ఆపరేటింగ్ హ్యాండిల్ (ప్రామాణిక కాన్ఫిగరేషన్) ద్వారా ఆపరేట్ చేయవచ్చు లేదా మోటారు ఆపరేటింగ్ మెకానిజం (ఉపకరణాలు) కలిగి ఉంటుంది. ఏదేమైనా, గ్రౌండింగ్ స్విచ్‌ను మానవీయంగా మాత్రమే ఆపరేట్ చేయవచ్చు మరియు తప్పు కరెంట్‌ను మూసివేసే సామర్థ్యం ఉన్న యంత్రాంగం కాన్ఫిగర్ చేయబడింది.

◆ కేబులింగ్

DIN47636 ప్రకారం ప్రామాణిక బుషింగ్లు వ్యవస్థాపించబడ్డాయి. అన్ని బుషింగ్లు భూమి నుండి ఒకే ఎత్తును కలిగి ఉంటాయి మరియు కేబుల్ రూమ్ కవర్ ప్లేట్ ద్వారా రక్షించబడతాయి. కొన్ని కవర్ ప్లేట్లను గ్రౌండింగ్ స్విచ్‌తో ఇంటర్‌లాక్ చేయవచ్చు మరియు ప్రత్యేక డబుల్ కేబుల్ రూమ్ కవర్ ప్లేట్‌లను డబుల్ కేబుల్ ఇన్‌కమింగ్ లైన్ల కోసం కూడా ఉపయోగించవచ్చు.

◆ ప్రెజర్ ఇండికేటర్

సాధారణంగా పీడన సూచికతో అమర్చబడి ఉంటుంది, ఇది ప్రెజర్ గేజ్ ద్వారా ఏర్పడుతుంది. అదనంగా, పీడన తగ్గింపును సూచించడానికి విద్యుత్ పరిచయాలను అందించవచ్చు.

◆ కీ లాక్

సర్క్యూట్ బ్రేకర్లు, లోడ్ స్విచ్‌లు మరియు గ్రౌండింగ్ స్విచ్‌ల కోసం కీ తాళాలు ఇన్‌స్టాల్ చేయవచ్చు. ఇది సర్క్యూట్ బ్రేకర్లు, లోడ్ స్విచ్‌లు మరియు గ్రౌండింగ్ స్విచ్‌లకు అనువైన లాక్ ఇంటర్‌లాకింగ్ సెమీ-షెల్టర్‌తో అమర్చవచ్చు.

◆ క్వెన్చర్

అన్ని రింగ్ నెట్‌వర్క్ యూనిట్లలో ఆర్క్ అరెస్టర్లు ఉంటాయి. లోపల ఆర్కింగ్ సంభవించినప్పుడు, ఆర్క్ అరెస్టర్లు ఇన్కమింగ్ బుషింగ్‌పై స్వయంచాలకంగా మూసివేస్తారు, వీటిలో D, DE మరియు V మాడ్యూల్స్ ఉన్నాయి, మరియు అన్ని కేబుల్ మాడ్యూళ్ళను ఆర్క్ అరెస్టర్‌తో అమర్చవచ్చు. వారు యూనిట్‌తో ఆర్డర్ చేయాలి మరియు దానిని మార్చలేరు. ఆర్క్ ఎక్స్‌టూయిషర్ యొక్క చర్యను ఈ పద్ధతి ద్వారా సూచించవచ్చు మరియు SF6 క్యాబినెట్‌లోని విద్యుత్ పరిచయాలు ముందు ప్యానెల్ వెనుక ఉన్న టెర్మినల్‌కు అనుసంధానించబడి ఉంటాయి.

Program ప్రోగ్రామ్ వివరణ

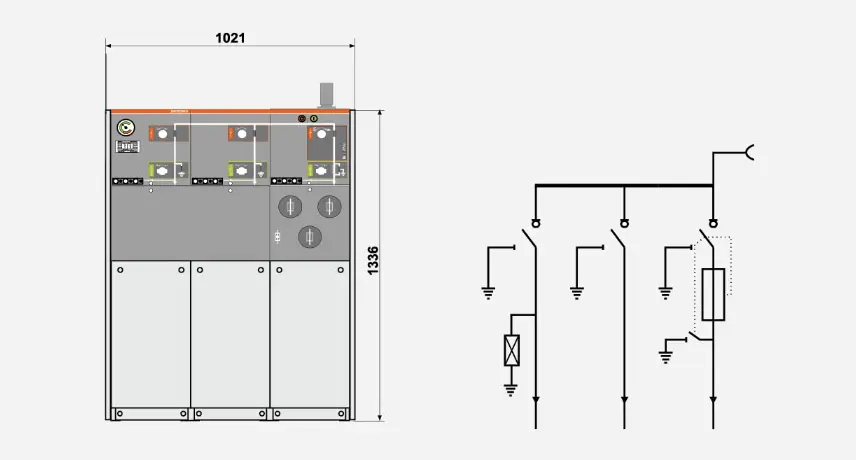

St స్కీమ్ 1 SA+CCF+

బస్సులో మెరుపు అరెస్టర్‌ను ఇన్‌స్టాల్ చేసి, విస్తరణ కోసం వదిలివేయండి.

గమనిక: స్విచ్ యూనిట్ల సంఖ్య 3 కన్నా తక్కువ ఉండకూడదు.

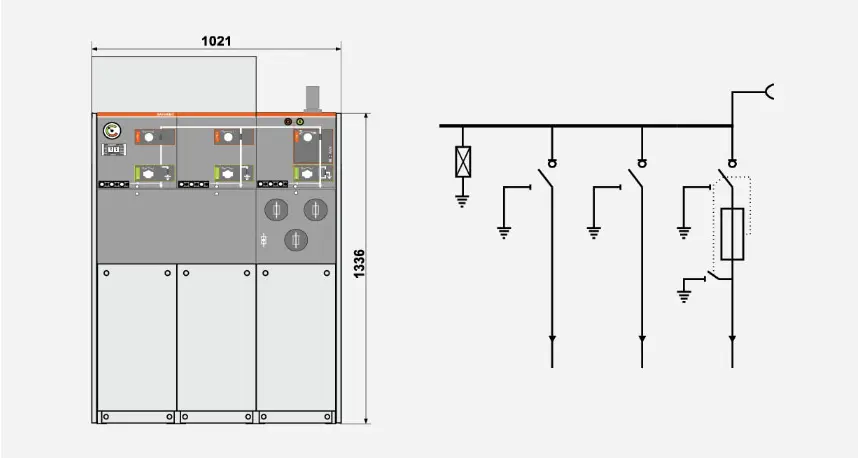

◆ స్కీమ్ 2 CCF+

ఇన్కమింగ్ లైన్ మరియు రిజర్వ్ విస్తరణలో మెరుపు అరెస్టర్‌ను ఇన్‌స్టాల్ చేయండి.

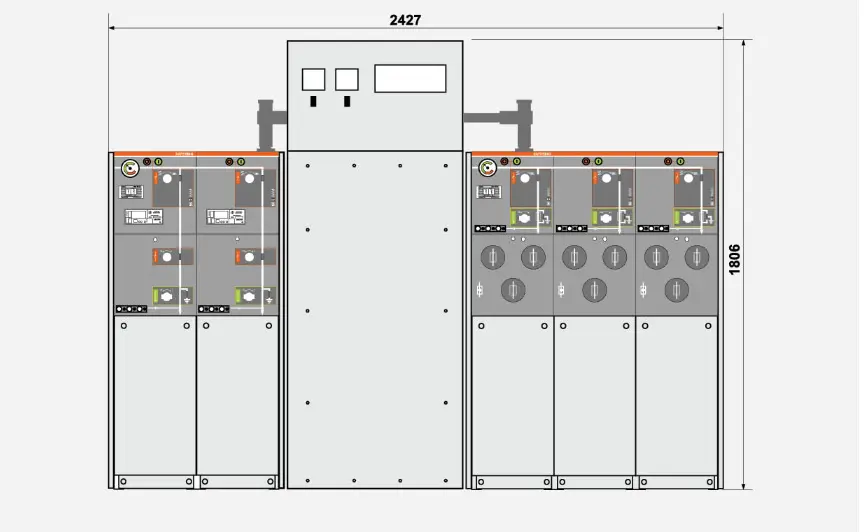

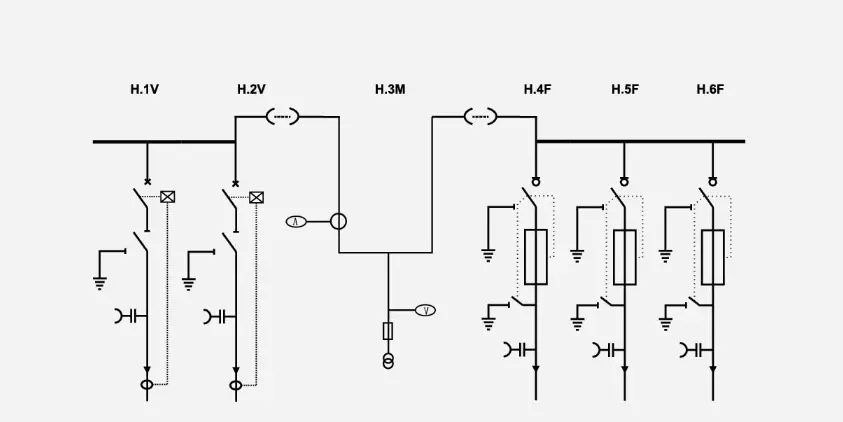

◆ స్కీమ్ 3 W+M+FFF

అధిక పీడన సైడ్ సైడ్ లెక్కింపు
