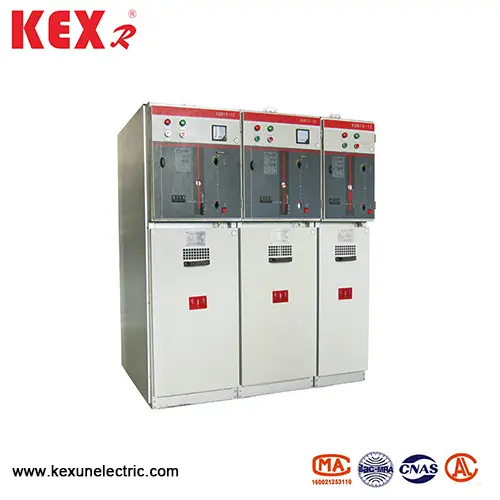

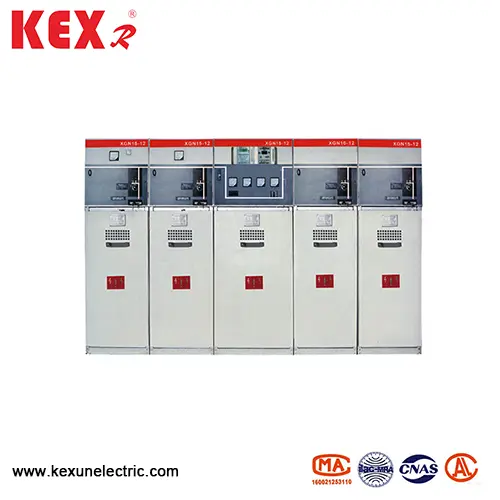

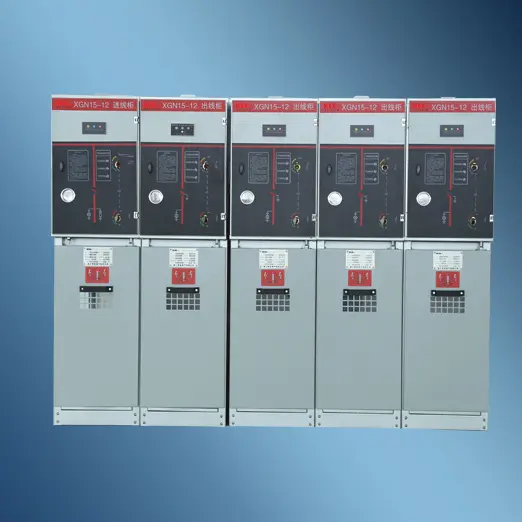

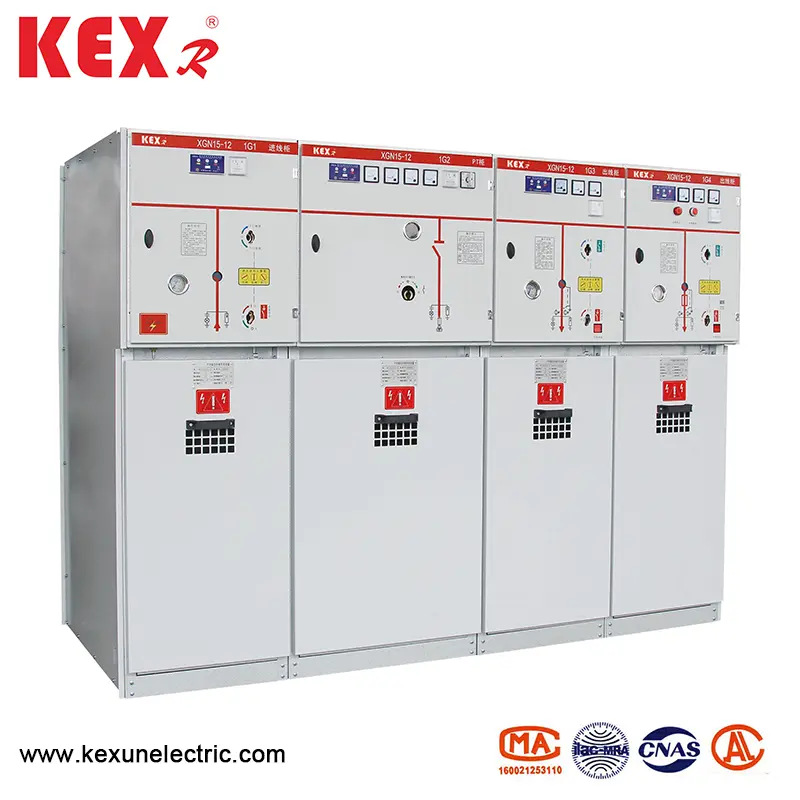

హెక్సాఫ్లోరైడ్ రింగ్ మెయిన్ యూనిట్

● ప్రధాన అప్లికేషన్

XGN15-12 టైప్ హెక్సాఫ్లోరైడ్ రింగ్ మెయిన్ యూనిట్ AC 50HZ మరియు 12KV విద్యుత్ వ్యవస్థలకు అనువైనది, పారిశ్రామిక మరియు సివిల్ కేబుల్ రింగ్ నెట్‌వర్క్‌లు మరియు విద్యుత్ సరఫరా టెర్మినల్ ప్రాజెక్టులలో విస్తృతంగా ఉపయోగించబడుతోంది, ముఖ్యంగా పట్టణ నివాస ప్రాంతాలకు అనువైనది, చిన్న ద్వితీయ సబ్‌స్టేషన్లు, స్విచింగ్ స్టేషన్లు, పారిశ్రామిక మరియు మైనింగ్ సంస్థలు, షాపింగ్ మాల్స్, విమానాశ్రయాలు, విండ్ పవర్, హాస్పిటల్స్, స్టెడ్యూమ్‌లు.

And ఉపయోగ పరిస్థితులు

▶ ఎత్తు: ≤ 1000 మీ. (ప్రత్యేక అవసరాలు ఉంటే, దయచేసి ఆర్డరింగ్ చేసేటప్పుడు వాటిని సూచించండి)

▶ పర్యావరణ ఉష్ణోగ్రత: -25 ~ 40

Daily సగటు రోజువారీ సాపేక్ష ఆర్ద్రత ≤ ≤95%

Monthly సగటు నెలవారీ సాపేక్ష ఆర్ద్రత  ≤90%;

▶ షాక్ రెసిస్టెన్స్ డిగ్రీ 8 డిగ్రీ

హింసాత్మక కంపనం, ప్రభావం, అగ్ని, రసాయన తుప్పు మరియు పేలుడు నుండి ఉచిత ప్రదేశాలు.

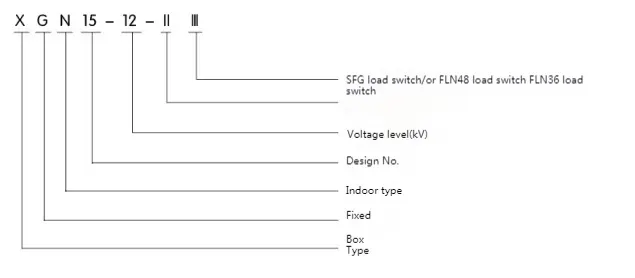

మోడల్ మరియు అర్థం

● ప్రమాణాలు కలుస్తాయి

XGN15-12 టైప్ హెక్సాఫ్లోరైడ్ రింగ్ మెయిన్ యూనిట్ ఈ క్రింది ప్రమాణాలను కలుస్తుంది:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

సాంకేతిక పారామితులు మరియు పరిమాణం

Load లోడ్ స్విచ్ క్యాబినెట్ యొక్క నిర్మాణం మరియు ప్రాథమిక భాగాలు

◆ XGN15-12 టైప్ హెక్సాఫ్లోరైడ్ రింగ్ ప్రధాన యూనిట్ నిర్మాణం: బస్ రూమ్+లోడ్ స్విచ్ కేబుల్ రూమ్+ఆపరేటింగ్ మెకానిజం+ఇంటర్‌లాకింగ్ మెకానిజం మరియు తక్కువ-వోల్టేజ్ కంట్రోల్ రూమ్

◆ లోడ్ స్విచ్

స్విచ్ గదిలో మూడు-స్టేషన్ లోడ్ స్విచ్ వ్యవస్థాపించబడింది. లోడ్ స్విచ్ యొక్క షెల్ ఎపోక్సీ రెసిన్తో తయారు చేయబడింది మరియు సల్ఫర్ హెక్సాఫ్లోరైడ్ (SF) తో నిండి ఉంటుంది. ) గ్యాస్ ఒక ఇన్సులేటింగ్ మాధ్యమం, మరియు కస్టమర్ యొక్క అవసరాలకు అనుగుణంగా SF ను స్విచ్ గదిలో వ్యవస్థాపించవచ్చు. అలారం పరిచయంతో గ్యాస్ డెన్సిటీ మీటర్ లేదా గ్యాస్ డెన్సిటీ మీటర్.

◆ కేబుల్ రూమ్

లోడ్ స్విచ్ క్యాబినెట్‌లో తగినంత కేబుల్ గది ఉంది, ఇది ప్రధానంగా కేబుల్ కనెక్షన్ కోసం ఉపయోగించబడుతుంది, తద్వారా సింగిల్-కోర్ లేదా మూడు-కోర్ కేబుళ్లను సాధారణ అన్‌షీల్డ్ కేబుల్ హెడ్స్ ద్వారా అనుసంధానించవచ్చు మరియు అదే సమయంలో, మెరుపు అరెస్టర్, ప్రస్తుత ట్రాన్స్ఫార్మర్, లోయర్ గ్రౌండింగ్ స్విచ్ మరియు ఇతర అంశాలను తగినంత స్థలంలో వ్యవస్థాపించవచ్చు. ప్రామాణిక రూపకల్పన ప్రకారం, అల్మరా తలుపు పరిశీలన విండో మరియు సేఫ్టీ ఇంటర్‌లాక్ పరికరాన్ని కలిగి ఉంది మరియు కేబుల్ రూమ్ యొక్క దిగువ ప్లేట్ సీలింగ్ కవర్ మరియు కేబుల్ బిగింపుతో అమర్చబడి ఉంటుంది. కేబుల్ ఇన్‌స్టాలేషన్‌ను సులభతరం చేయడానికి కేబుల్ గది యొక్క దిగువ ప్లేట్ మరియు ముందు తలుపు ఫ్రేమ్‌ను తొలగించవచ్చు.

◆ మెత్తగా పిండి మెకానిజం, ఇంటర్‌లాకింగ్ మెకానిజం మరియు తక్కువ-పీడన నియంత్రణ గది

ఇంటర్‌లాక్‌తో తక్కువ-వోల్టేజ్ గది అదే సమయంలో కంట్రోల్ ప్యానెల్ పాత్రను పోషిస్తుంది. తక్కువ-వోల్టేజ్ గదిలో స్థానం సూచిక, మెకానికల్ ఇంటర్‌లాక్ మరియు పరికరంతో స్ప్రింగ్ ఆపరేటింగ్ మెకానిజంతో అమర్చబడి ఉంటుంది మరియు సహాయక పరిచయాలు, ట్రిప్పింగ్ కాయిల్, అత్యవసర ట్రిప్పింగ్ మెకానిజం, కెపాసిటివ్ లైవ్ డిస్ప్లే, కీ లాక్ మరియు ఎలక్ట్రిక్ ఆపరేటింగ్ పరికరంతో కూడా అమర్చవచ్చు. అదే సమయంలో, తక్కువ-వోల్టేజ్ గదిలోని స్థలాన్ని కంట్రోల్ సర్క్యూట్, కొలిచే పరికరం మరియు రక్షణ రిలేతో కూడా అమర్చవచ్చు. 750 మిమీ వెడల్పు గల క్యాబినెట్‌లో రెండు ఒకేలా తక్కువ-వోల్టేజ్ గదులు ఉన్నాయి, వీటిని ఎక్కువ ఉపకరణాలు కలిగి ఉంటాయి. మొత్తం XGN15 స్విచ్ క్యాబినెట్‌ను రెండు భాగాలుగా విభజించవచ్చు, క్యాబినెట్ యొక్క ఎగువ భాగంలో బస్ రూమ్, లోడ్ స్విచ్, ఆపరేటింగ్ మెకానిజం మరియు తక్కువ-వోల్టేజ్ గది ఉన్నాయి, ఇది దిగువ కేబుల్ గది నుండి వేరు చేయబడింది. అందువల్ల, ఎగువ యూనిట్‌లో వ్యవస్థాపించిన పరికరాలను సురక్షితంగా మరియు సౌకర్యవంతంగా సరిదిద్దవచ్చు మరియు సంస్కరించవచ్చు మరియు మొత్తం ఎగువ యూనిట్‌ను భర్తీ చేయవచ్చు.

◆ బస్ రూమ్

బస్సు గది క్యాబినెట్ ఎగువ భాగంలో అమర్చబడింది. బస్సు గదిలో, ప్రధాన బస్సులు కలిసి అనుసంధానించబడి, స్విచ్ క్యాబినెట్ల మొత్తం వరుస గుండా నడుస్తాయి

◆ XGN15-12 టైప్ హెక్సాఫ్లోరైడ్ రింగ్ మెయిన్ యూనిట్ యొక్క ప్రాథమిక భాగాలు

▶ FLN36 స్విచ్‌ను విదేశీ సాంకేతిక పరిజ్ఞానాన్ని ప్రవేశపెట్టడం ద్వారా మరియు దేశీయ విద్యుత్ వ్యవస్థ యొక్క అవసరాల ప్రకారం సంస్థ అభివృద్ధి చేస్తుంది మరియు ఉత్పత్తి చేస్తుంది.

Load లోడ్ స్విచ్‌కు మూడు రాష్ట్రాలు ఉన్నాయి: ముగింపు, ఓపెనింగ్ మరియు గ్రౌండింగ్. లోడ్ స్విచ్ యొక్క డైనమిక్ మరియు స్టాటిక్ పరిచయాలు డై-కాస్టింగ్ ఎపోక్సీ రెసిన్ షెల్ లో రీన్ఫోర్స్డ్ స్ట్రక్చర్ మరియు SF తో ఉంచబడతాయి. వాయువు ఆర్క్ ఆర్పే మాధ్యమం, మరియు గాలి పీడనం 14 బార్. ప్రతి లోడ్ స్విచ్ మూసివేయబడుతుంది మరియు నిర్వహణ లేనిది, మరియు బేరోమీటర్‌ను విడిగా ఎంచుకోవచ్చు. రింగ్ నెట్‌వర్క్ క్యాబినెట్‌లో లోడ్ స్విచ్ యొక్క సాధారణ ఇన్‌స్టాలేషన్ పద్ధతి కేబుల్ గది మరియు బస్సు గది మధ్య ఉక్కు విభజనను ఉంచడం మరియు దానిని అడ్డంగా ఇన్‌స్టాల్ చేయడం. ఈ సంస్థాపనా పద్ధతి ఆపరేషన్ మరియు నిర్వహణ కోసం చాలా కఠినమైన భద్రతా అవసరాలను తీర్చడానికి కేబుల్ గది నుండి బస్సు గదిని వేరు చేస్తుంది. లోపల ఆర్క్ సంభవిస్తే, లోడ్ స్విచ్ షెల్ వెనుక భాగంలో నిర్మాణాత్మక బలహీనమైన బిందువు ఉంది, ఇది కడిగివేయబడుతుంది, ఆపై క్యాబినెట్‌లోని ఆర్క్ డిశ్చార్జ్ వాల్వ్ కడిగివేయబడుతుంది మరియు ఓవర్ ప్రెజర్ ఎయిర్ ప్రవాహం క్యాబినెట్ వెలుపల మార్గనిర్దేశం చేయబడుతుంది.

Load లోడ్ స్విచ్‌లో రెండు ఆపరేటింగ్ మెకానిజమ్స్ ఉన్నాయి ： సింగిల్ స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం (కె-టైప్) మరియు డబుల్ స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం (ఎ-టైప్), రిమోట్ ఎలక్ట్రిక్ కంట్రోల్‌ను గ్రహించడానికి పై రెండు రకాల ఆపరేటింగ్ మెకానిజమ్‌లకు విద్యుత్ యంత్రాంగాన్ని జోడించవచ్చు.
