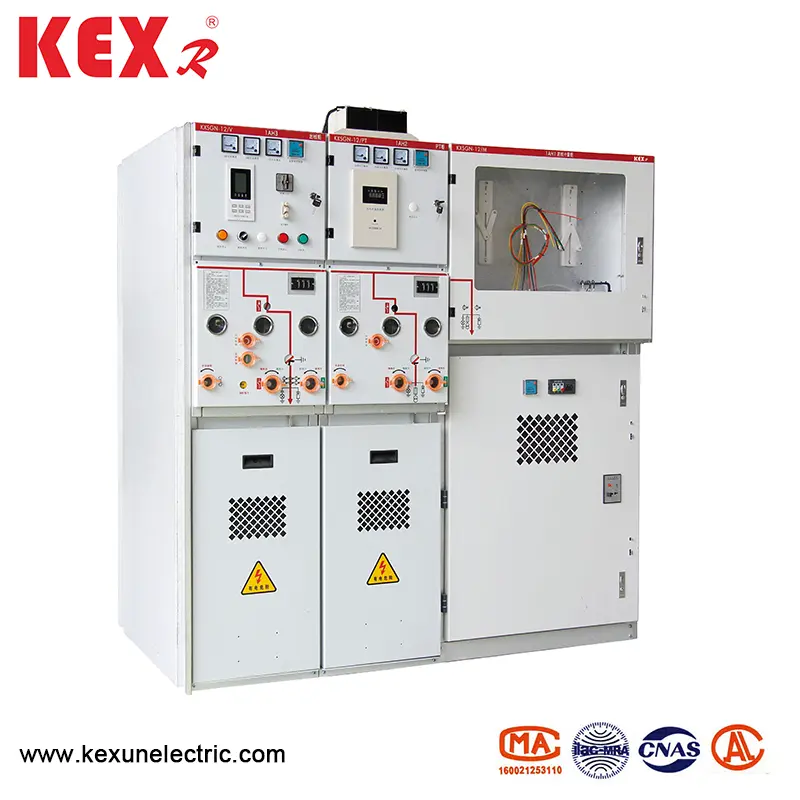

అధిక వోల్టేజ్ రింగ్ నెట్‌వర్క్ క్యాబినెట్

కెక్సున్ చైనాలో హై వోల్టేజ్ రింగ్ నెట్‌వర్క్ క్యాబినెట్‌లో ప్రత్యేకత కలిగిన తయారీదారు.
దీని అత్యధికంగా అమ్ముడైన ఉత్పత్తులు KXSGN-12-SIS3 ఘన ఇన్సులేషన్ పూర్తిగా పరివేష్టిత స్విచ్ గేర్. ఇది మాడ్యులర్, పూర్తిగా మూసివున్న, పూర్తిగా ఇన్సులేట్ చేయబడిన మరియు పూర్తిగా లోహ క్లోజ్డ్ స్ట్రక్చర్‌ను అవలంబిస్తుంది. ఉపరితలం వాహక లేదా సెమీ-కండక్టివ్ షీల్డింగ్ పొరతో పూత పూయబడుతుంది, ఇది ప్రత్యక్షంగా మరియు విశ్వసనీయంగా గ్రౌన్దేడ్ అవుతుంది.
మోడల్: KXSGN-12-SIS3
బ్రాండ్: KEXR

విచారణ పంపండి

ఉత్పత్తి వివరణ

డిజైన్ ఫీచర్

▶ వాక్యూమ్ ఇంటర్‌రప్టర్ సర్క్యూట్ బ్రేకర్ మరియు లోడ్ స్విచ్ మాడ్యూల్ ఎపోక్సీ రెసిన్ ద్వారా కప్పబడి ఉంటాయి. మాన్యువల్ మరియు ఎలక్ట్రిక్ త్రీ-స్టేషన్ డిస్కనెక్టర్‌తో మాడ్యులర్ ఇంటిగ్రేటెడ్ మెయిన్ సర్క్యూట్.

▶ వాక్యూమ్ ఇంటర్‌రప్టర్ సర్క్యూట్ బ్రేకర్ మాడ్యూల్ షార్ట్-సర్క్యూట్ కరెంట్‌ను తెరిచి మూసివేయగల సామర్థ్యాన్ని కలిగి ఉంది.

The మూడు-స్టేషన్ డిస్కనెక్టర్ యొక్క ముగింపు గ్రౌండింగ్ స్థానంలో కనిపించే పగులు ఉంది, మరియు డిస్కనెక్టర్ మరియు గ్రౌండింగ్ స్విచ్ త్వరగా తెరిచి షార్ట్-సర్క్యూట్ కరెంట్‌ను మూసివేయవచ్చు.

M త్రీ-స్టేషన్ ఐసోలేటింగ్ స్విచ్ ద్వారా మూసివేయబడిన ఎపోక్సీ రెసిన్ ఇన్సులేటెడ్ ఎయిర్ ఛాంబర్ బాక్స్ పొడి గాలిని 0.04mpa ద్వారా ఒత్తిడి చేస్తుంది. లీకేజ్ మరియు ఎక్స్‌ట్రావేసేషన్ను నివారించడానికి మరియు ఐసోలేటింగ్ స్విచ్ మరియు గ్రౌండింగ్ స్విచ్‌ను రక్షించడానికి ఆన్‌లైన్‌లో అంతర్గత పీడనాన్ని పర్యవేక్షించడానికి ఇది ప్రెజర్ గేజ్‌తో అమర్చబడి ఉంటుంది.

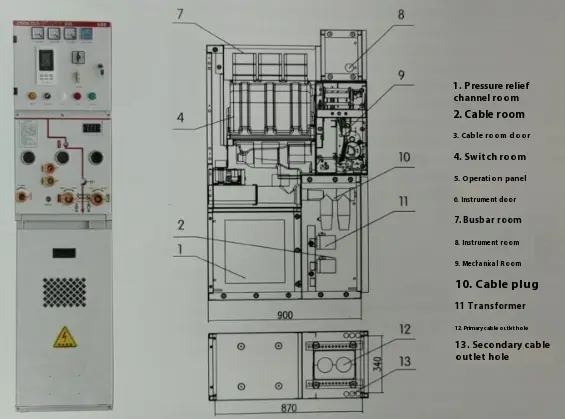

నిర్మాణ పరిమాణం

High Voltage Ring Network Cabinet

Is ఎగువ వివిక్త పరిమాణం డ్రాయింగ్

ప్రణాళిక	క్యాబినెట్ వెడల్పు	క్యాబినెట్ లోతు	క్యాబినెట్ ఎత్తు	ఓవర్ హెడ్ రూపురేఖ
పిటి ఇన్కమింగ్ లైన్	450	900	1600	260 లోతుగా
ఇన్కమింగ్ మరియు రూపురేఖలు	425	900	1600	260 లోతుగా
ఇంటర్ కనెక్షన్ స్విచ్	425	900	1600	260 లోతుగా
ఇంటర్ కనెక్షన్ ఐసోలేషన్	425	900	1600	260 లోతుగా
బస్‌బార్ లిఫ్టింగ్	425	900	1600	260 లోతుగా
సాంప్రదాయ కొలత	750	900	1600	260 లోతుగా
కాంపాక్ట్ కొలత	425	900	1600	260 లోతుగా
విద్యుత్ సరఫరా Pt	450	900	1600	260 లోతుగా
నియంత్రణ మరియు రక్షణ బేస్ స్టేషన్	425	900	1600	260 లోతుగా

టెక్నికల్ పారామితి పట్టికలు

◆ బ్రేకర్ సాంకేతిక పరామితి

అంశం		యూనిట్	డేటా
రేటెడ్ వోల్టేజ్		Kv	12
రేటెడ్ ఫ్రీక్వెన్సీ		Hz	50
రేట్ ఇన్సులేషన్ స్థాయి	1 ఎమ్ వర్కింగ్ ఫ్రీక్వెన్సీ వోల్టేజ్‌ను తట్టుకుంటుంది	Kv	42
	మెరుపు ప్రేరణ వోల్టేజ్‌ను తట్టుకుంటుంది	Kv	75
రేటెడ్ కరెంట్		A	630	1250
రేట్ షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్ （1SC		ది	20 35	31.5
రేట్ షార్ట్-సర్క్యూట్ క్లోజింగ్ కరెంట్ （శిఖరం		ది	50 63	80
రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది		ది	50 63	80
రేట్ స్వల్పకాలిక కరెంట్‌ను తట్టుకుంటుంది		ది	20 25	31.5
రేట్ స్వల్పకాలిక బ్రేకింగ్ ప్రస్తుత బ్రేకింగ్ టైమ్స్		సమయం	30	30
రేట్ స్వల్పకాలిక బ్రేకింగ్ ప్రస్తుత శాశ్వత సమయం		S	4
రేట్ ఆపరేటింగ్ సీక్వెన్స్	ఆటో రిక్లోజింగ్		ఆఫ్ -0.3 ఎస్-ఓన్ఆఫ్ -180-ఒనాఫ్
	నాన్-ఆటోమేటిక్ రీక్లోసింగ్		ఆఫ్ -0.3 ఎస్-ఓన్ఆఫ్ -180-ఒనాఫ్
యాంత్రిక జీవితం		సమయం	3000
సింగిల్ కెపాసిటర్ బ్యాంక్ యొక్క రేట్ బ్రేకింగ్ కరెంట్		A	630
బి కెపాసిటర్ బ్యాంక్ నుండి బి బ్రేకింగ్ కరెంట్ రేట్		A	400

Load లోడ్ స్విచ్ యొక్క సాంకేతిక పారామితులు (యూనిట్ సి)

అంశం	యూనిట్	డేటా
రేటెడ్ కరెంట్	A	630
రేట్ షార్ట్-సర్క్యూట్ ఆఫ్-ఆన్ కరెంట్	ది	50
రేట్ స్వల్పకాలిక కరెంట్‌ను తట్టుకోండి	కా/సె	20/4
లోడ్ స్విచ్ మెకానికల్ లైఫ్	సమయం	10000
లోడ్ స్విచ్ ఎలక్ట్రికల్ లైఫ్	సమయం	10000

Load లోడ్ స్విచ్ యొక్క సాంకేతిక పారామితులు (యూనిట్ సి)

అంశం	యూనిట్	డేటా
రేటెడ్ కరెంట్	A	125
రేట్ షార్ట్-సర్క్యూట్ బ్రేక్ కరెంట్	ది	31.5
రేట్ షార్ట్-సర్క్యూట్ క్లోజింగ్ కరెంట్	ది	80
రేటెడ్ హ్యాండ్ఓవర్ కరెంట్	A	3150

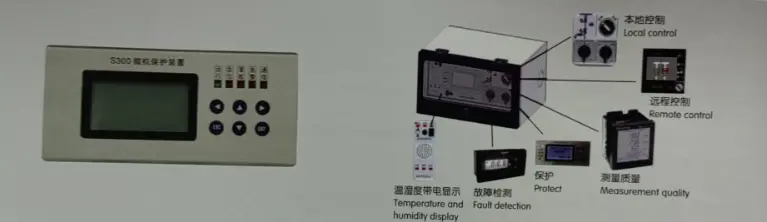

Vole హై వోల్టేజ్ రింగ్ నెట్‌వర్క్ క్యాబినెట్ యొక్క ఇంటెలిజెన్స్ టెర్మినల్

High Voltage Ring Network Cabinet

KXSGN-12-SIS3 అధిక వోల్టేజ్ రింగ్ నెట్‌వర్క్ క్యాబినెట్ మల్టీఫంక్షనల్ ఇంటెలిజెంట్ ప్రొటెక్టర్ టెర్మినల్‌ను అవలంబిస్తుంది, ఇది కెఎక్స్ఆర్ అభివృద్ధి చేసిన మల్టీఫంక్షనల్ ఆపరేషన్ కంట్రోల్ మరియు ప్రొటెక్షన్ టెర్మినల్ పరికరాల యొక్క కొత్త తరం, ఇంటెలిజెంట్ ఆపరేషన్ కంట్రోల్, ప్రాధమిక సర్క్యూట్ సిమ్యులేషన్ రియాలిటీ, మైక్రోకంప్యూటర్ రిలే ప్రొటెక్షన్, కొలత, ఉష్ణోగ్రత మరియు అవమాతాండం నియంత్రణ, అధిక వోల్వైజ్ డిస్ప్లే, సిబుల్ మానిటరింగ్, అధిక వోల్వెర్ డిస్ప్లే. దీని ప్రదర్శన సున్నితమైనది మరియు అందంగా ఉంది, ఇది స్విచ్ క్యాబినెట్ ప్యానెల్‌ను సులభతరం చేస్తుంది, ఘన ఇన్సులేషన్ క్యాబినెట్ యొక్క మొత్తం పరిమాణాన్ని తగ్గిస్తుంది, బాహ్య సంస్థాపనా సామర్థ్యాన్ని సమర్థవంతంగా మెరుగుపరుస్తుంది మరియు స్విచ్ గేర్ నాణ్యతను మెరుగుపరుస్తుంది.
