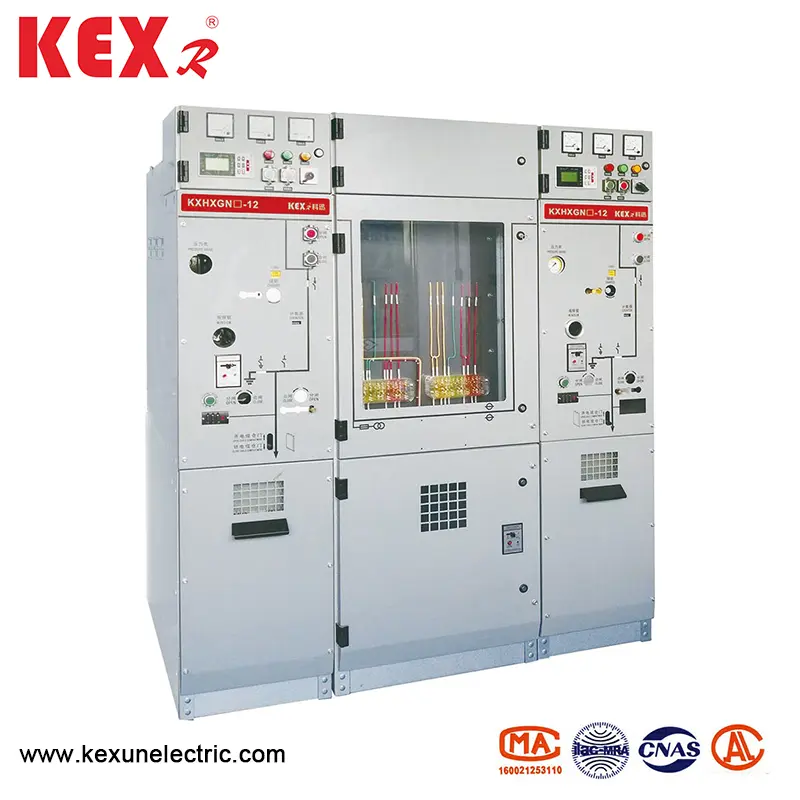

అధిక వోల్టేజ్ రింగ్ నెట్ క్యాబినెట్

చైనాలో అధిక వోల్టేజ్ రింగ్ నెట్ క్యాబినెట్ యొక్క ప్రసిద్ధ తయారీదారుగా, కెక్సున్ యొక్క HXGN (H) □ -12 సిరీస్ ఉత్పత్తులు సాధారణ నిర్మాణం, సౌకర్యవంతమైన ఆపరేషన్, నమ్మదగిన ఇంటర్‌లాకింగ్ మరియు అనుకూలమైన సంస్థాపన యొక్క లక్షణాలను కలిగి ఉన్నాయి మరియు వివిధ అనువర్తనాలు మరియు వేర్వేరు వినియోగదారులకు సంతృప్తికరమైన సాంకేతిక పరిష్కారాలను అందించగలవు.
మోడల్: HXGN (H) □ -12
బ్రాండ్: KEXR

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఉత్పత్తి అవలోకనం

కెక్సన్ తయారు చేసిన హై వోల్టేజ్ రింగ్ నెట్ క్యాబినెట్ ఎప్పటికప్పుడు మారుతున్న మార్కెట్ డిమాండ్‌ను తీర్చడానికి మరియు పవర్ గ్రిడ్ ఇంటెలిజెన్స్ యొక్క అవసరాలను తీర్చడానికి అధునాతన సెన్సింగ్ టెక్నాలజీ, ఇన్ఫర్మేషన్ టెక్నాలజీ మరియు సరళమైన మరియు సౌకర్యవంతమైన కాన్ఫిగరేషన్ పథకాన్ని అవలంబిస్తుంది.

HXGN (H) □ -12 టైప్ హై వోల్టేజ్ రింగ్ నెట్ క్యాబినెట్ పారిశ్రామిక మరియు సివిల్ కేబుల్ రింగ్ నెట్‌వర్క్‌లు మరియు పంపిణీ నెట్‌వర్క్ టెర్మినల్ ప్రాజెక్టులకు అనుకూలంగా ఉంటుంది. విద్యుత్ శక్తి యొక్క అంగీకారం మరియు పంపిణీతో, పట్టణ నివాస ప్రాంతాలు, చిన్న ద్వితీయ సబ్‌స్టేషన్లు, స్విచింగ్ స్టేషన్లు, కేబుల్ బ్రాంచ్ బాక్స్, బాక్స్-రకం సబ్‌స్టేషన్లు, పారిశ్రామిక మరియు మైనింగ్ సంస్థలు, షాపింగ్ మాల్స్, విమానాశ్రయాలు, సబ్వేస్, పవన విద్యుత్ ఉత్పత్తి, ఆసుపత్రులు, స్టేడియంలు, రైల్‌వేలు, సొనెసెస్ మరియు ఇతర ప్రదేశాలలో విద్యుత్ పంపిణీకి ఇది ప్రత్యేకంగా అనుకూలంగా ఉంటుంది.

HXGN (H) □ -12 సంబంధిత జాతీయ ప్రమాణాలు, విద్యుత్ విద్యుత్ పరిశ్రమ ప్రమాణాలు, అంతర్జాతీయ ప్రమాణాలు మరియు ఇతర ప్రమాణాల అవసరాలను తీరుస్తుంది. దీని స్విచ్‌లు మరియు ప్రధాన విద్యుత్ భాగాలు ఇంటిగ్రేటెడ్ మాడ్యూల్స్, మరియు దశల మధ్య వాహక భాగాలు ఘన ఇన్సులేషన్ ద్వారా కప్పబడి ఉంటాయి. షీల్డ్ కేబుల్ కనెక్టర్లను బాహ్య వైరింగ్ కోసం ఉపయోగిస్తారు, మరియు ఫంక్షనల్ యూనిట్ల బస్సులను అనుసంధానించడానికి షీల్డ్ ఇన్సులేటెడ్ బస్సులు ఉపయోగించబడతాయి. అందువల్ల, ఉపయోగం భద్రత బాగా మెరుగుపరచబడింది. అదే సమయంలో, దాని ఆపరేటింగ్ మెకానిజం వసంత యంత్రాంగాన్ని అవలంబిస్తుంది మరియు దాని యాంత్రిక జీవితం 10000 కన్నా ఎక్కువ. అన్ని ఆపరేటింగ్ డేటా మరియు పరికరాల స్థితిని రిమోట్‌గా మరియు గమనింపబడని పర్యవేక్షించవచ్చు. ఇది ఉన్నతమైన విద్యుత్ పంపిణీ పరికరం.

ఆర్థిక మరియు ఆచరణాత్మక విద్యుత్ సరఫరా యూనిట్‌ను రూపొందించడానికి ఈ క్రింది యూనిట్లను క్యాబినెట్‌లో ఎంచుకోవచ్చు: వాక్యూమ్ సర్క్యూట్ బ్రేకర్ యూనిట్ (630 ఎ, 20-25KA); వాక్యూమ్ లోడ్ స్విచ్ యూనిట్ (630, 20-25KA).

టెక్నికల్ పారామితి పట్టికలు

◆ బ్రేకర్ క్యాబినెట్

అంశం			యూనిట్	డేటా
రేటెడ్ వోల్టేజ్			Kv	12
రేటెడ్ ఫ్రీక్వెన్సీ			Hz	50
రేటెడ్ ఇన్సోలేషన్ స్థాయి	1min పవర్ ఫ్రీక్వెన్సీ వోల్టేజ్‌ను తట్టుకోండి	గ్రౌండ్, ప్రత్యామ్నాయ	Kv	42
		ఐసోలేషన్ ఫ్రాక్చర్		48
	మెరుపు ప్రేరణ వోల్టేజ్ (శిఖరం) ను తట్టుకుంటుంది	గ్రౌండ్, ప్రత్యామ్నాయ	Kv	75
		ఐసోలేషన్ ఫ్రాక్చర్		85
	1min పవర్ ఫ్రీక్వెన్సీ కంట్రోల్ లూప్ యొక్క వోల్టేజ్‌ను తట్టుకుంటుంది (భూమికి)		Kv	2
రేటెడ్ కరెంట్			A	630
రేట్ స్వల్పకాలిక కరెంట్ (వర్చువల్ విలువ) ను తట్టుకుంటుంది		మెయిన్ సర్క్యూట్/ఎర్తింగ్ స్విచ్	ది	24/4 సె
		గ్రౌండింగ్ కనెక్షన్ లూప్	ది	21.7/4 సె
రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది		మెయిన్ సర్క్యూట్/ఎర్తింగ్ స్విచ్	ది	63
		గ్రౌండింగ్ కనెక్షన్ లూప్	ది	54.5
రేట్ షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్ మరియు టైమ్స్			కా/సమయం	25/30
రేట్ షార్ట్-సర్క్యూట్ క్లోజింగ్ కరెంట్ (శిఖరం)			ది	63
రేటెడ్ కేబుల్ ఛార్జింగ్ బ్రేకింగ్ కరెంట్			A	25
సర్క్యూట్ బ్రేకర్ యొక్క రేటెడ్ ఆపరేషన్				0-0.3S-CO-180S-CO
యాంత్రిక జీవితం	సర్క్యూట్ బ్రేక్ /ఐసోలేషన్ స్విచ్		సమయం	10000/3000
ఐపి డిగ్రీ	సీలు చేసిన పెట్టె			IP67
	స్విచ్ గేర్ షెల్			Ip4x
గ్యాస్ పీడనం	రేటెడ్ గ్యాస్ ఛార్జింగ్ స్థాయి (20 ℃, గేజ్ ప్రెజర్)		MPa	0.02
	రేట్ గ్యాస్ మిన్ ఫంక్షన్ స్థాయి (20 ℃, గేజ్ ప్రెజర్)		MPa	0
సీలాబిలిటీ	వార్షిక లీకేజ్ రేటు		%/సంవత్సరం	≤0.05

Switch లోడ్ స్విచ్ క్యాబినెట్

అంశం			యూనిట్	డేటా
రేటెడ్ వోల్టేజ్			Kv	12
రేటెడ్ ఫ్రీక్వెన్సీ			Hz	50
రేటెడ్ ఇన్సోలేషన్ స్థాయి	1min పవర్ ఫ్రీక్వెన్సీ వోల్టేజ్‌ను తట్టుకోండి		Kv

	మెరుపు ప్రేరణ వోల్టేజ్ (శిఖరం) ను తట్టుకుంటుంది		Kv

	1min పవర్ ఫ్రీక్వెన్సీ కంట్రోల్ లూప్ యొక్క వోల్టేజ్‌ను తట్టుకుంటుంది (భూమికి)		Kv	2
రేటెడ్ కరెంట్			A	630
రేట్ స్వల్పకాలిక కరెంట్ (వర్చువల్ విలువ) ను తట్టుకుంటుంది		మెయిన్ సర్క్యూట్/ఎర్తింగ్ స్విచ్	ది	24/4 సె
		గ్రౌండింగ్ కనెక్షన్ లూప్	ది	21.7/4 సె
రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది		మెయిన్ సర్క్యూట్/ఎర్తింగ్ స్విచ్	ది	63
		గ్రౌండింగ్ కనెక్షన్ లూప్	ది	54.5
రేట్ షార్ట్-సర్క్యూట్ క్లోజింగ్ కరెంట్ (శిఖరం)		లోడ్ స్విచ్/గ్రౌండ్ స్విచ్	ది	63
రేటెడ్ యాక్టివ్ లోడ్ అంతరాయం కరెంట్			A	630
రేటెడ్ క్లోజ్డ్-లూప్ అంతరాయం కరెంట్			A	630
5%రేట్ క్రియాశీల లోడ్ అంతరాయం కరెంట్			A	31.5
రేటెడ్ కేబుల్ ఛార్జింగ్ బ్రేకింగ్ కరెంట్			A	10
రేట్ యాక్టివ్ లోడ్ బ్రేకింగ్ టైమ్స్			సమయం	100
గ్రౌండ్ ఫాల్ట్ కరెంట్ బ్రేకింగ్			A/సమయం	31.5/10
సర్క్యూట్ మరియు కేబుల్ గ్రౌండ్ ఫాల్ట్ కరెంట్ కింద ప్రస్తుత అంతరాయం ఛార్జింగ్.			A/సమయం	17.4/10
యాంత్రిక జీవితం	సర్క్యూట్ బ్రేక్ /ఐసోలేషన్ స్విచ్		సమయం	10000/3000
ఐపి డిగ్రీ	సీలు చేసిన పెట్టె			IP67
	స్విచ్ గేర్ షెల్			Ip4x
గ్యాస్ పీడనం	రేటెడ్ గ్యాస్ ఛార్జింగ్ స్థాయి (20 ℃, గేజ్ ప్రెజర్)		MPa	0.02
	రేట్ గ్యాస్ మిన్ ఫంక్షన్ స్థాయి (20 ℃, గేజ్ ప్రెజర్)		MPa	0
సీలాబిలిటీ	వార్షిక లీకేజ్ రేటు		%/సంవత్సరం	≤0.05

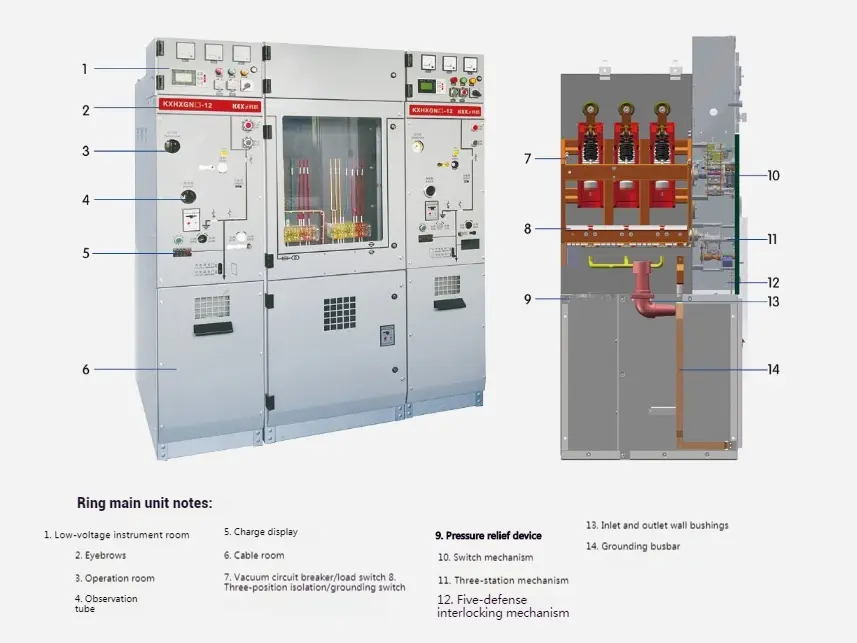

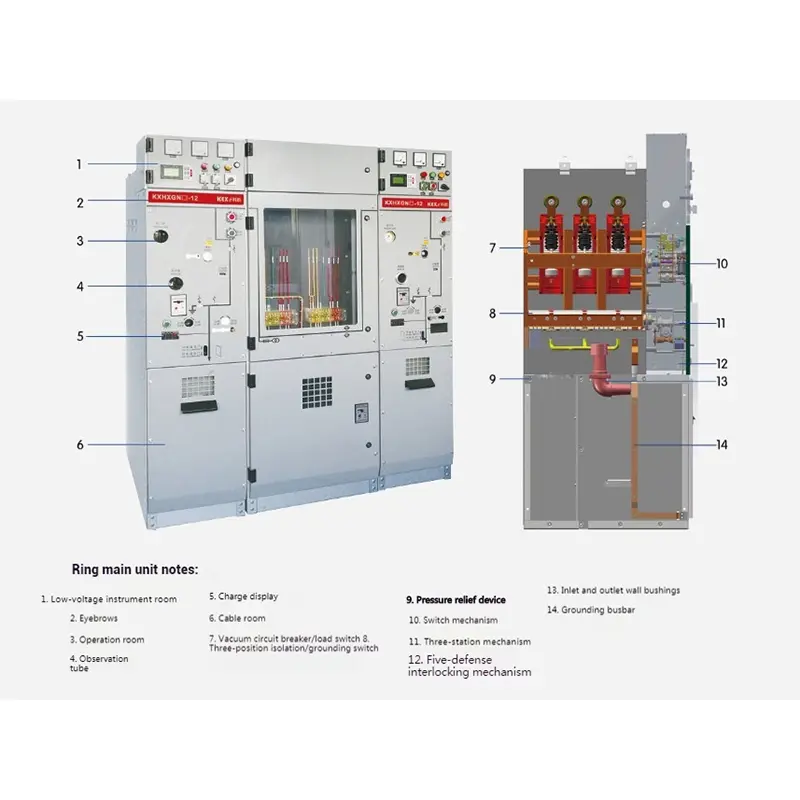

ఉత్పత్తి నిర్మాణం

High Voltage Ring Net Cabinet

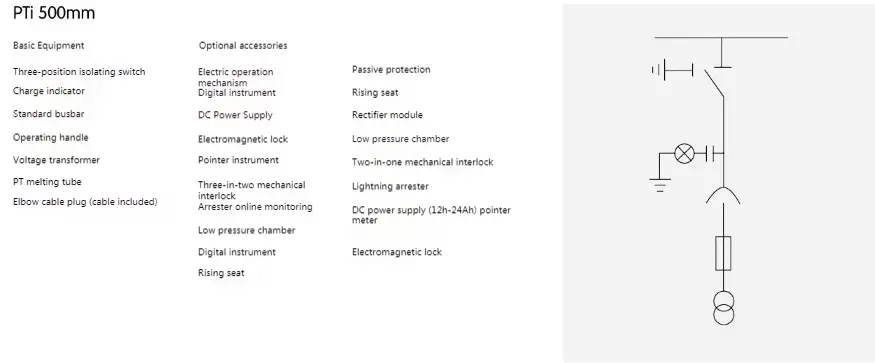

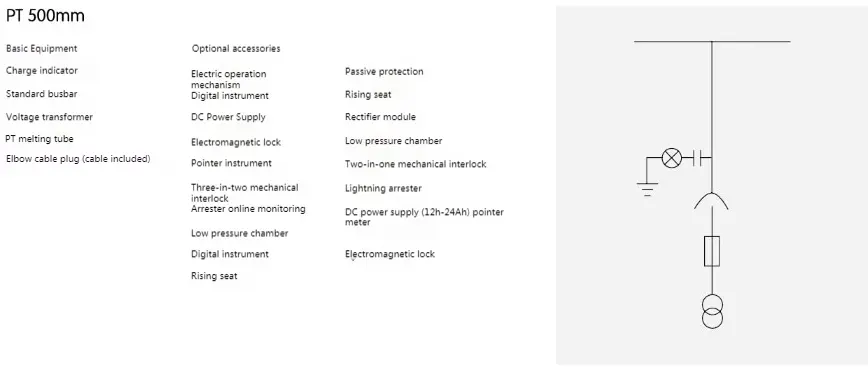

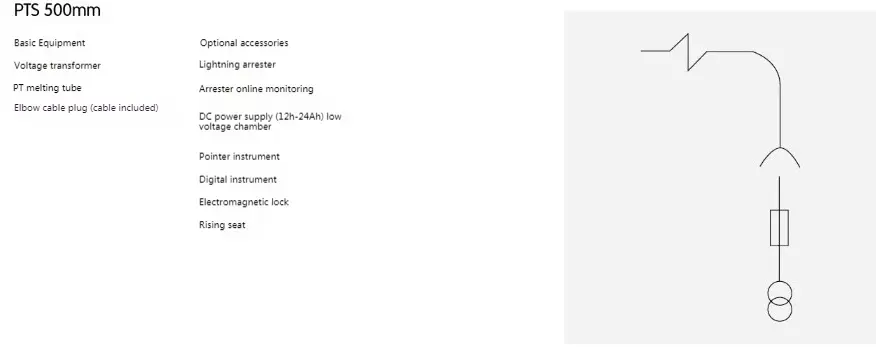

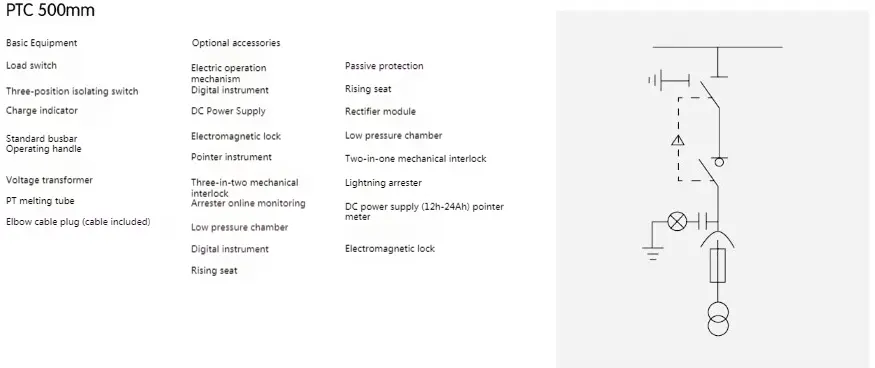

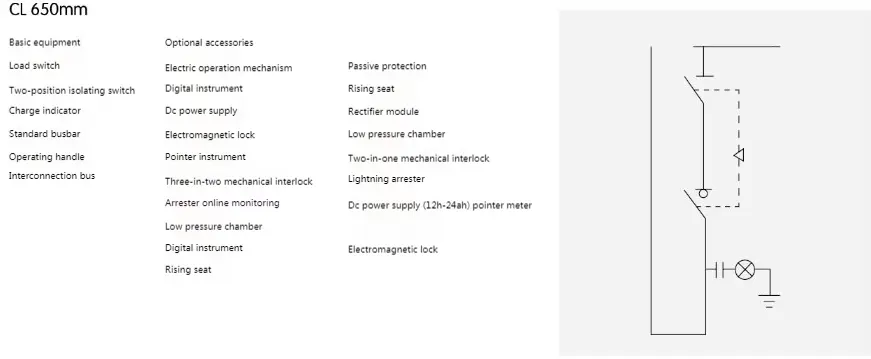

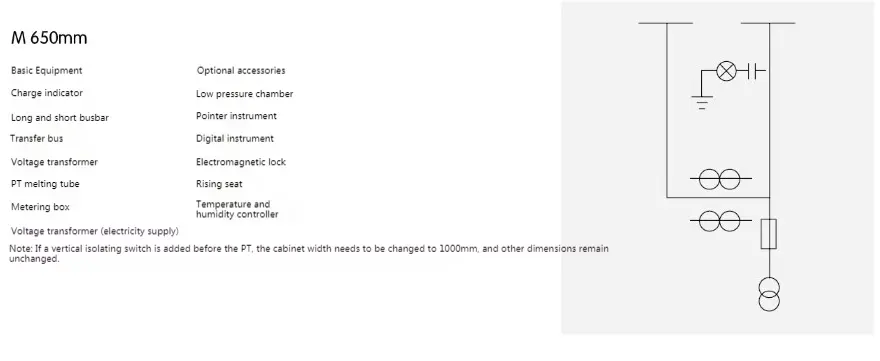

Vole హై వోల్టేజ్ రింగ్ నెట్ క్యాబినెట్ యొక్క కేటాయింపు ప్రణాళిక

High Voltage Ring Net Cabinet

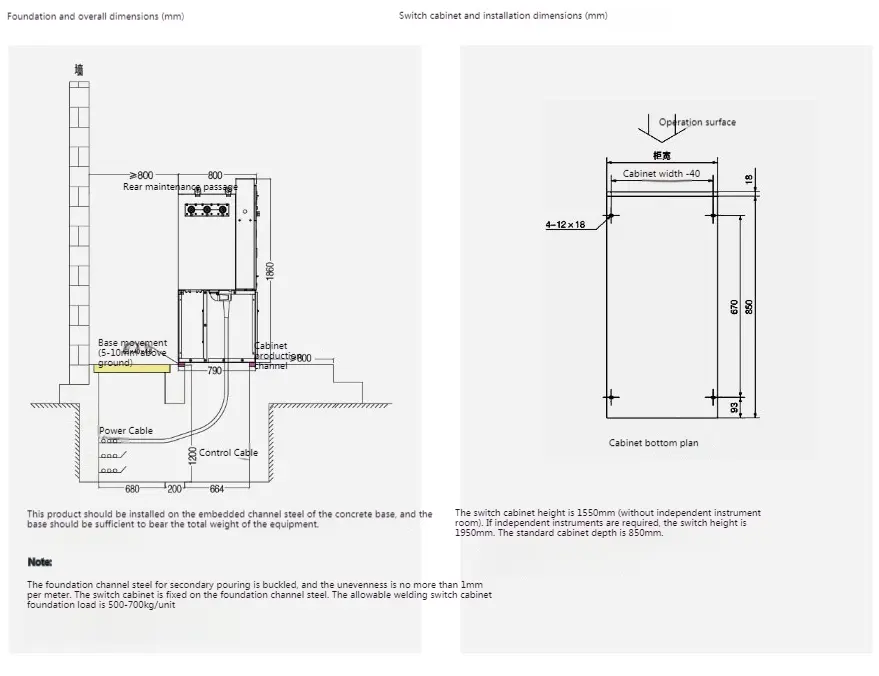

Installional సంస్థాపనా సూచనలు

High Voltage Ring Net Cabinet
