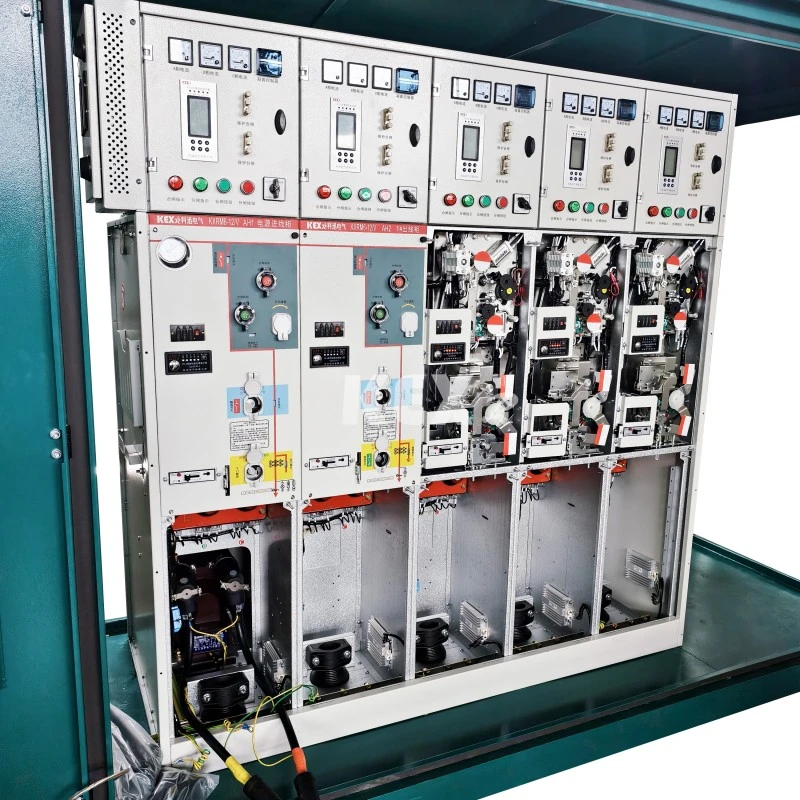

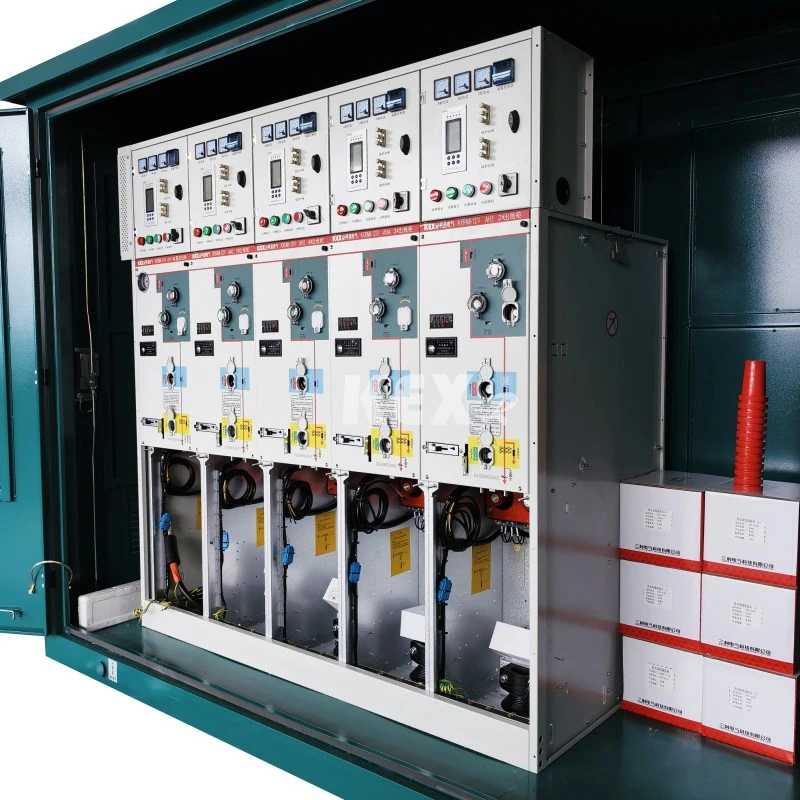

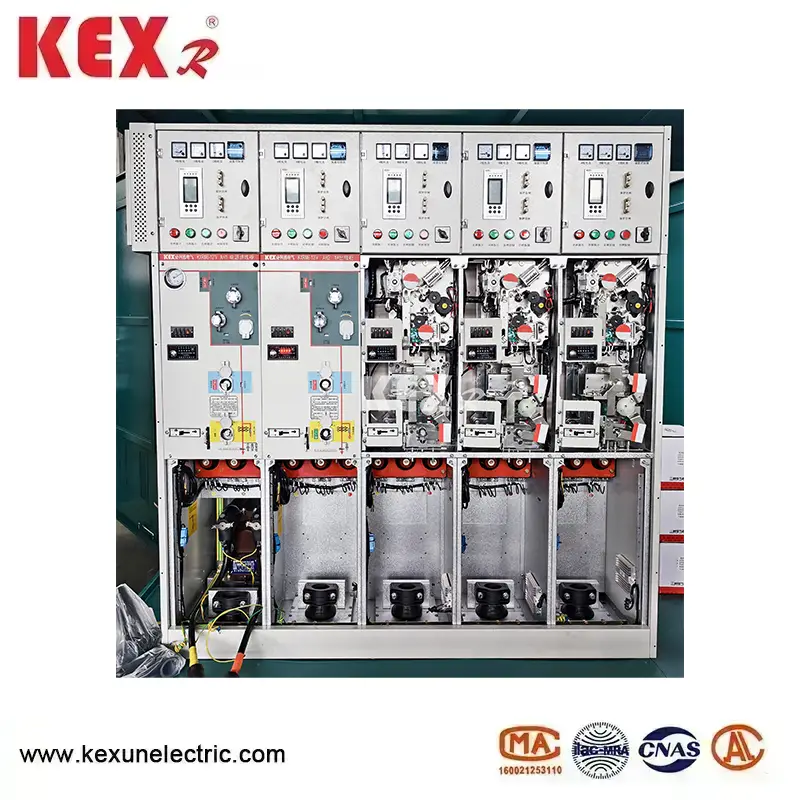

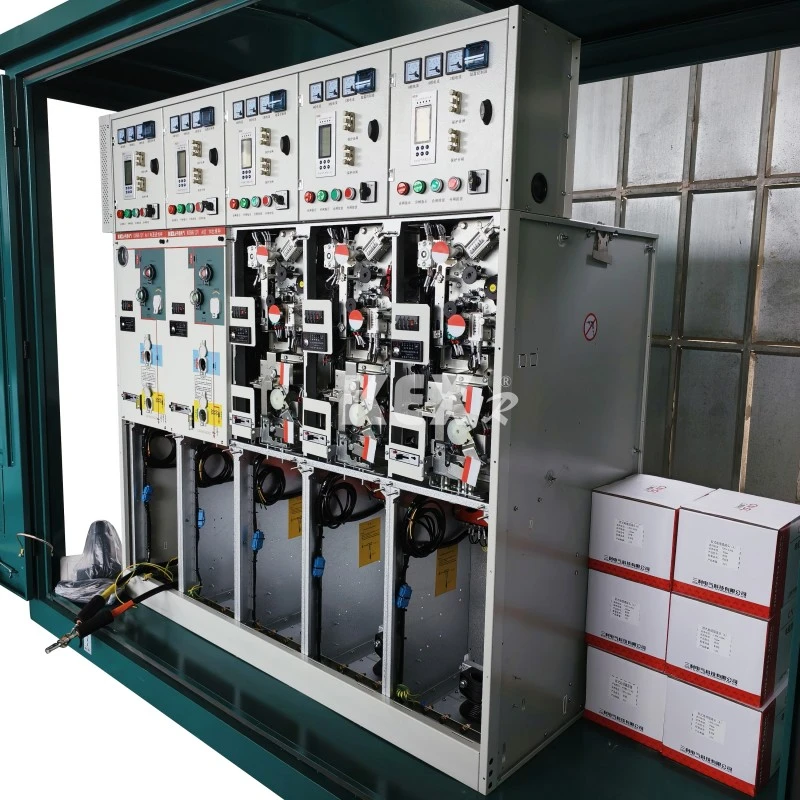

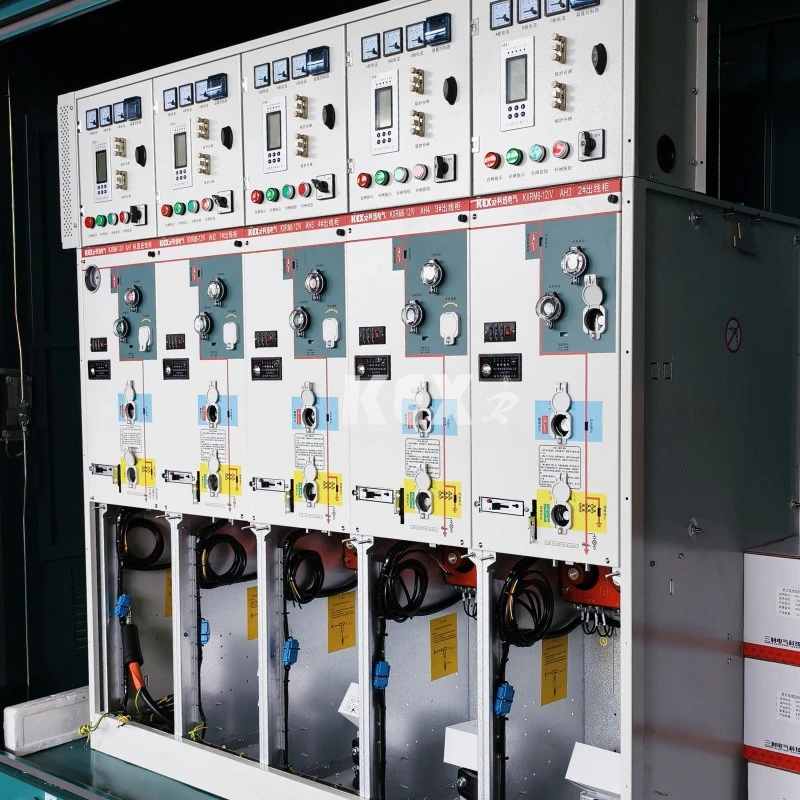

కంబైన్డ్ టైప్ GIS క్యాబినెట్

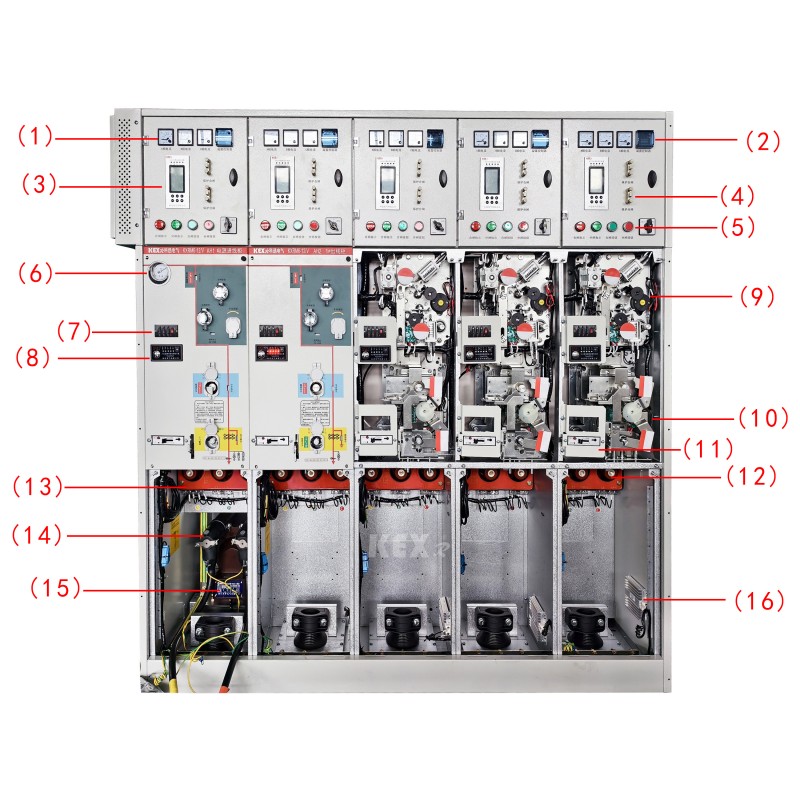

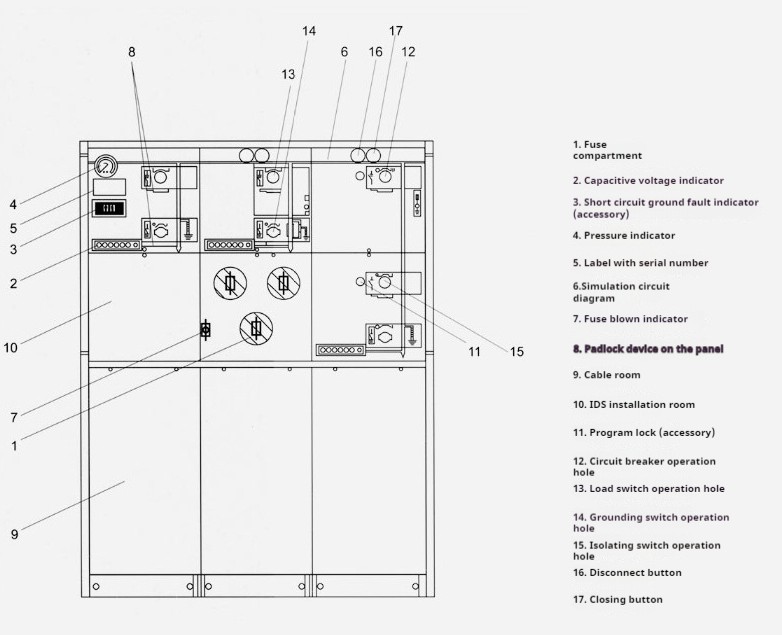

●భాగాలు

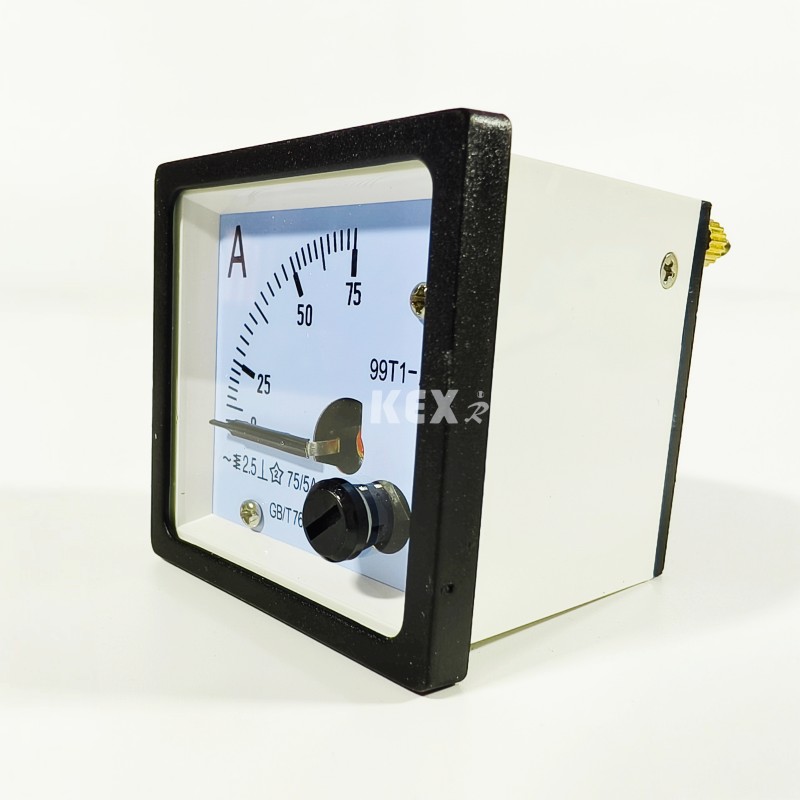

1.అమ్మీటర్

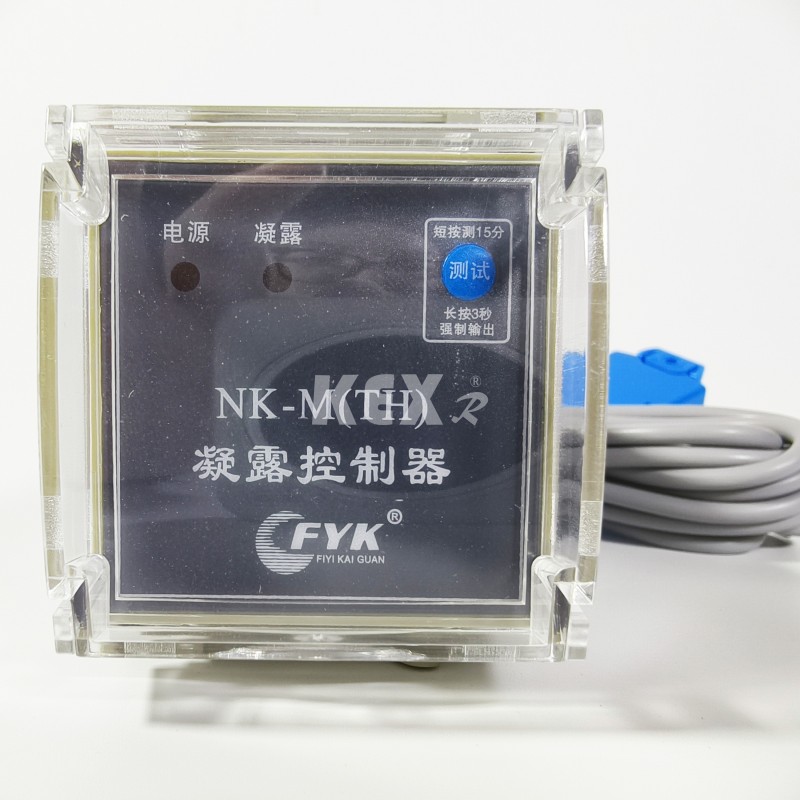

2.కండెన్సేషన్ కంట్రోలర్

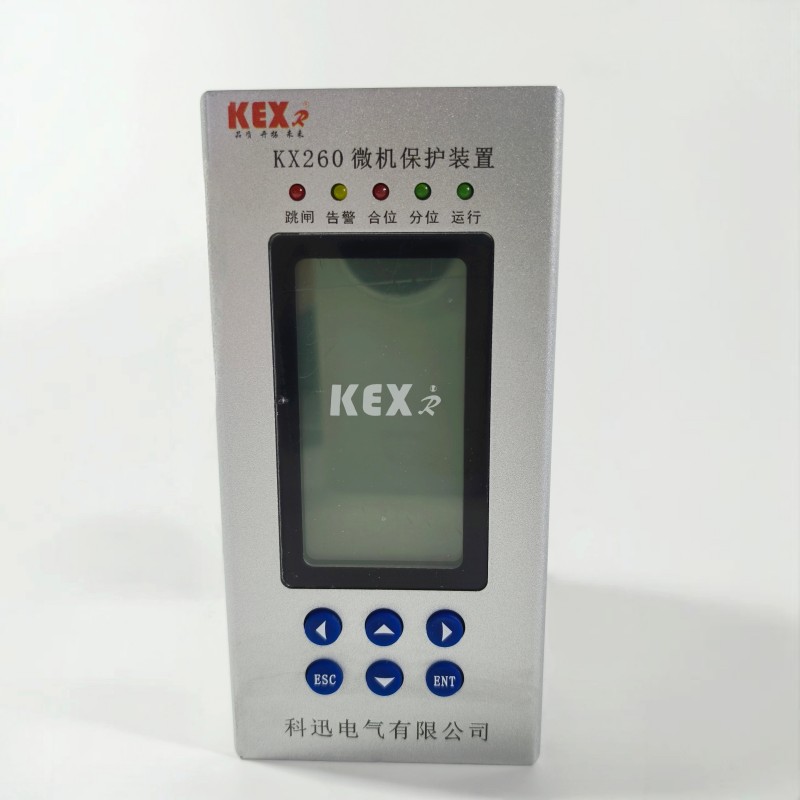

3.మైక్రోకంప్యూటర్ రక్షణ పరికరం

6 .బారోమీటర్

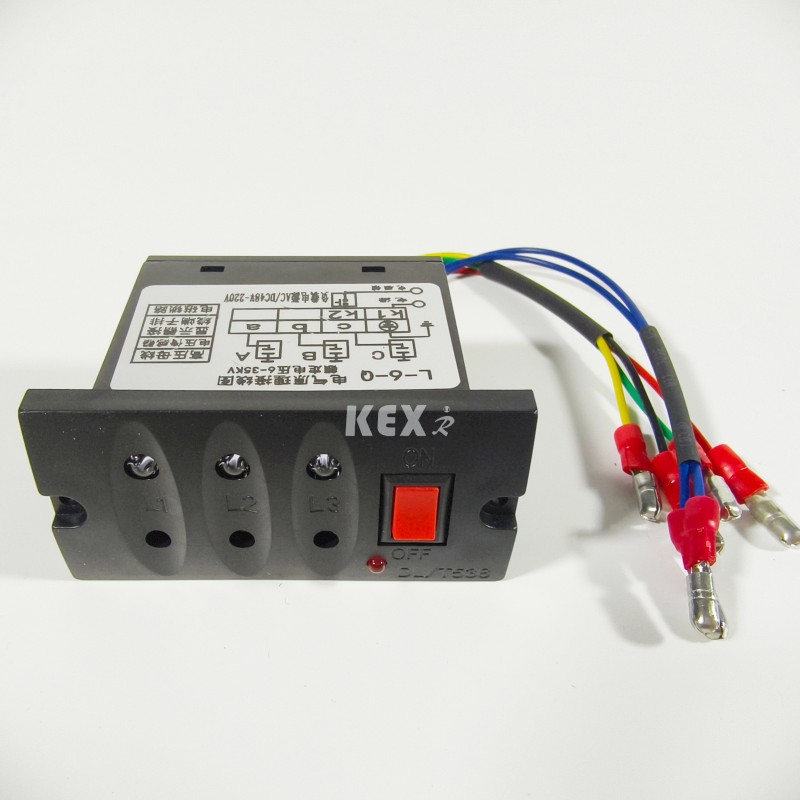

7.ఛార్జ్డ్ డిస్ప్లే

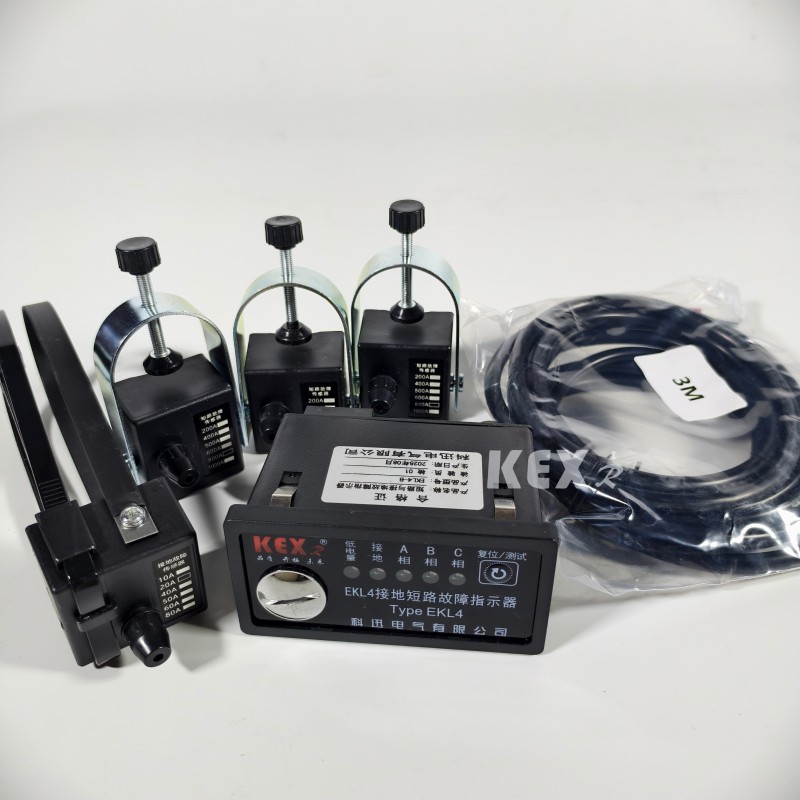

 8.. తప్పు సూచిక

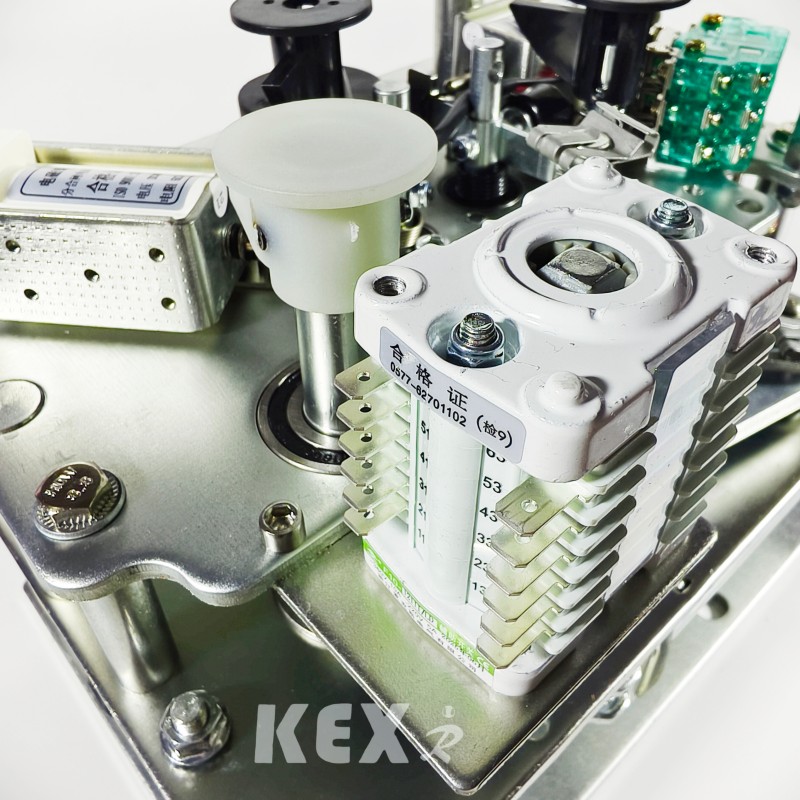

9. ఎలక్ట్రిక్ ఆపరేటింగ్ మెకానిజం

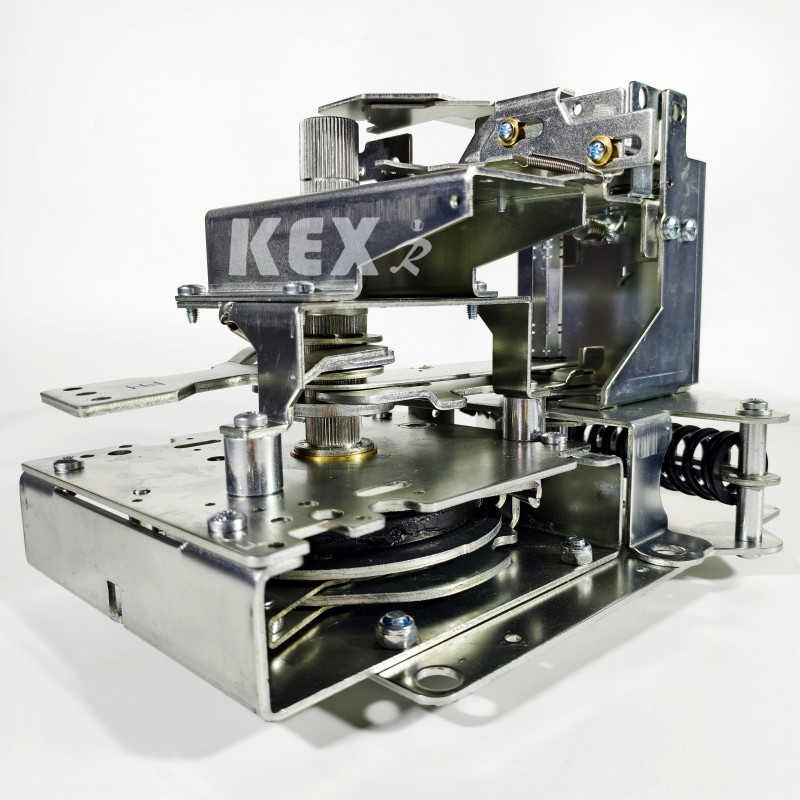

10. మాన్యువల్ ఆపరేటింగ్ మెకానిజం

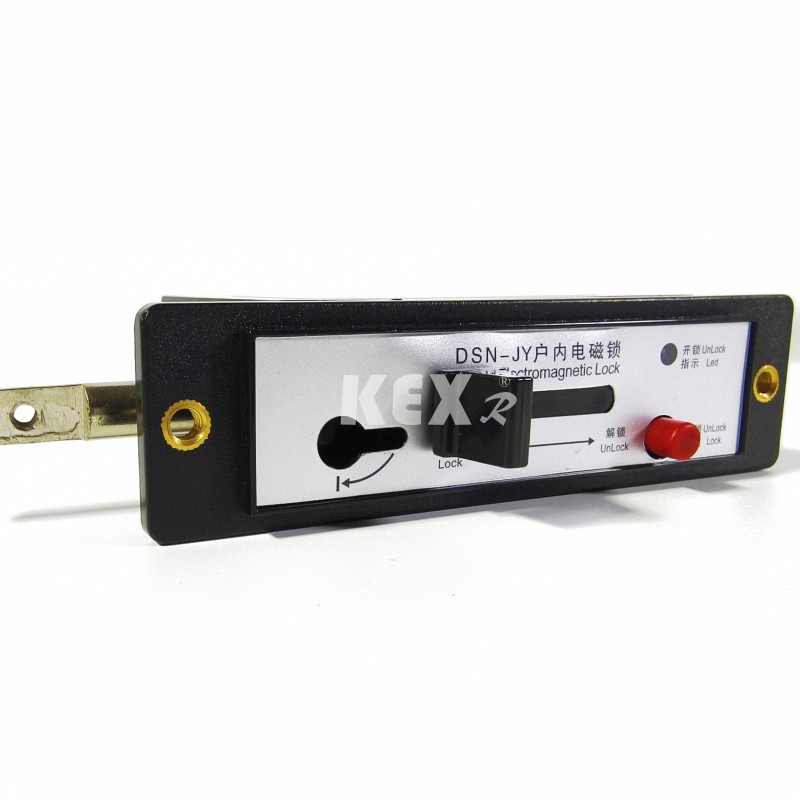

11. విద్యుదయస్కాంత తాళం

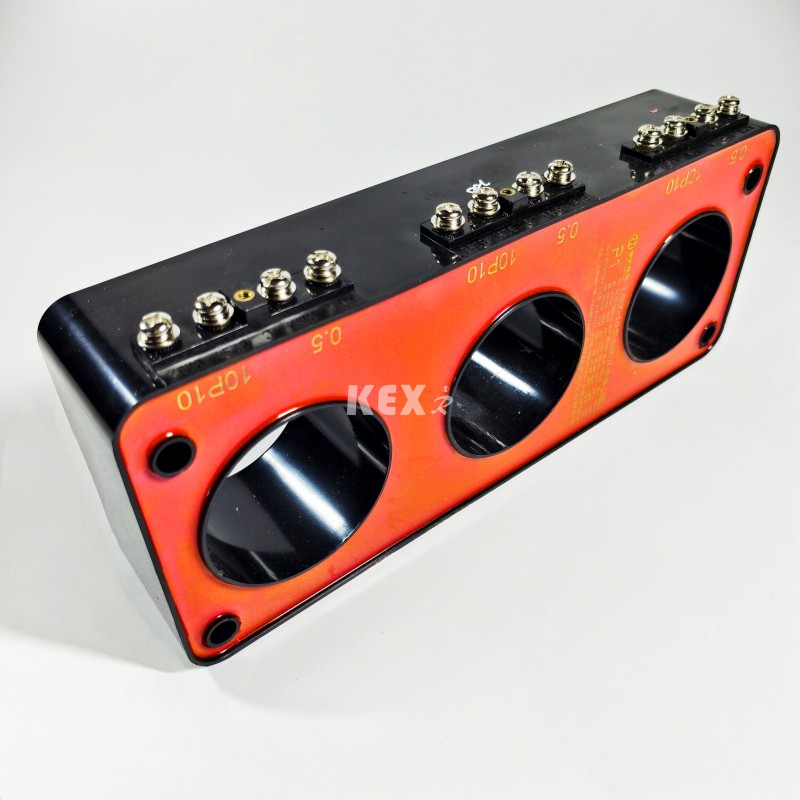

12~13. ప్రస్తుత ట్రాన్స్ఫార్మర్

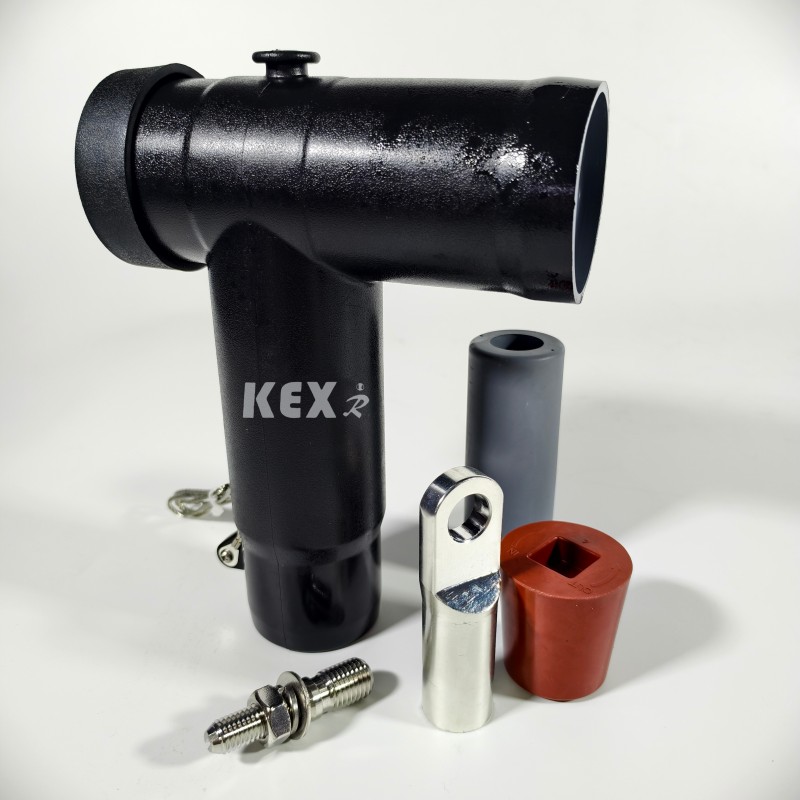

14.కేబుల్ ప్లగ్

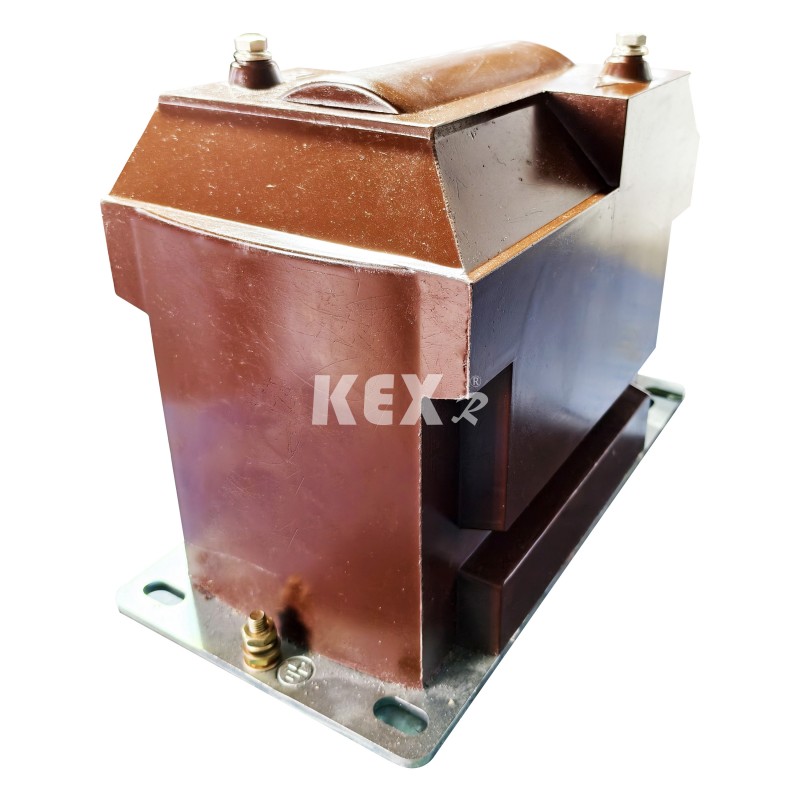

15.వోల్టేజ్ ట్రాన్స్ఫార్మర్

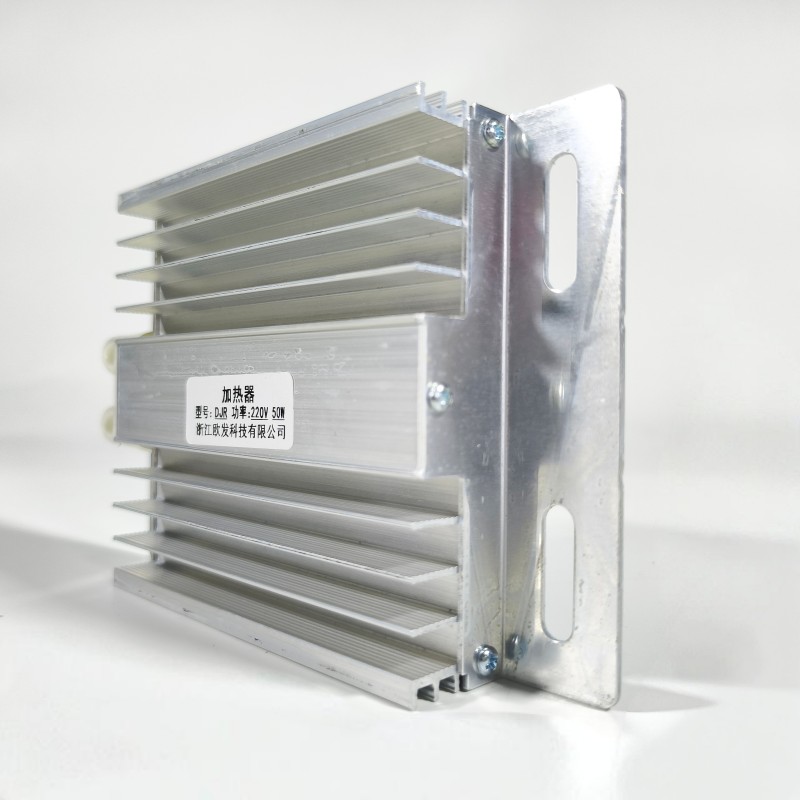

16 .అల్యూమినియం మిశ్రమం తాపన ప్లేట్

● పరిస్థితులను ఉపయోగించడం

KXRM6-12 కంబైన్డ్ టైప్ GIS క్యాబినెట్ అధిక మరియు తక్కువ ఉష్ణోగ్రత (+40℃~-40℃), తేమ, దుమ్ము, ఉప్పు కాలుష్యం, గనులు, అధిక ఎత్తులో (1000మీ) మరియు ఇతర పరిసరాలకు అనుకూలంగా ఉంటుంది. 24 గంటలలోపు నీటిలో స్వల్పకాలిక ఇమ్మర్షన్ ఉపయోగం ప్రభావితం కాదు. గమనిక: ఎత్తు ఎక్కువగా ఉంటే, దయచేసి నిర్దిష్ట ఎత్తును సూచించండి.

● ప్రమాణాలు

KXRM6-12 కంబైన్డ్ టైప్ GIS క్యాబినెట్ దిగువ ప్రమాణాలకు అనుగుణంగా ఉంటుంది

IEC60056,IEC60298,IEC60129,IEC60420,IEC60265,IEC60694  మొదలైన...

GB3804,GB3906,GB11022  మొదలైన...

● ప్రధాన ప్రయోజనాలు

◆ KXRM 6-12 కంబైన్డ్ టైప్ GIS క్యాబినెట్‌లోని SF6 గ్యాస్ ఆర్క్ ఆర్క్ మరియు ఇన్సులేటింగ్ మాధ్యమంగా ఉపయోగించబడుతుంది.

◆ స్విచ్ క్యాబినెట్ పూర్తిగా సీలు చేయబడింది మరియు ఇన్సులేట్ చేయబడింది; బస్‌బార్లు, స్విచ్‌లు మరియు ప్రత్యక్ష భాగాలు పూర్తిగా స్టెయిన్‌లెస్ స్టీల్ షెల్‌లో ఉంటాయి.

◆ కుహరం 1.4బార్ SF6 వాయువుతో నిండి ఉంటుంది మరియు రక్షణ స్థాయి IP67కి చేరుకుంటుంది: మొత్తం స్విచ్ పరికరం బాహ్య పర్యావరణ పరిస్థితుల ద్వారా పూర్తిగా ప్రభావితం కాదు, ఇది స్వల్పకాలిక నీటి ఇమ్మర్షన్ వంటి విపరీతమైన సందర్భాల్లో కూడా స్విచ్ యొక్క సాధారణ ఆపరేషన్‌ను నిర్ధారిస్తుంది మరియు ఉత్పత్తి నిర్వహణ-రహితంగా ఉంటుంది.

◆ స్విచ్ క్యాబినెట్ ఒక ఖచ్చితమైన "ఐదు-నివారణ" ఇంటర్‌లాకింగ్ పరికరాన్ని కలిగి ఉంది, ఇది మానవ తప్పుగా పనిచేయడం వల్ల సంభవించే సిబ్బంది మరియు పరికరాల ఆపరేషన్ వైఫల్యాన్ని పూర్తిగా తొలగిస్తుంది.

 ◆ అన్ని స్విచ్ క్యాబినెట్‌లు నమ్మదగిన సురక్షితమైన ఒత్తిడి ఉపశమన ఛానెల్‌లను కలిగి ఉంటాయి, ఇవి తీవ్రమైన సందర్భాల్లో కూడా ఆపరేటర్ల వ్యక్తిగత భద్రతను నిర్ధారించగలవు.

 ◆ క్యాబినెట్  స్థిర యూనిట్ కలయిక మరియు విస్తరించదగిన యూనిట్ కలయికగా విభజించబడింది.

◆ క్యాబినెట్ సాధారణంగా ముందు నుండి ప్రవేశిస్తుంది మరియు నిష్క్రమిస్తుంది మరియు ఇది వివిధ ఇన్‌స్టాలేషన్ స్థానాల ప్రకారం పక్క నుండి కూడా పొడిగించబడుతుంది లేదా పొడిగించబడుతుంది.

◆ క్యాబినెట్ యొక్క పరిమాణం వ్యవస్థాపించడానికి సౌకర్యవంతంగా ఉంటుంది మరియు ఇది ఇరుకైన స్థలం మరియు పేద పర్యావరణ పరిస్థితులతో స్థలాలకు అనుకూలంగా ఉంటుంది.

◆ క్యాబినెట్ వినియోగదారుల వివిధ అవసరాలకు అనుగుణంగా ఎలక్ట్రిక్, రిమోట్ కంట్రోల్ మరియు మానిటరింగ్ పరికరాలతో అమర్చబడి ఉంటుంది.

● ప్రధానంగా సాంకేతిక పారామితుల పట్టిక

గమనిక¹: ఫ్యూజ్ యొక్క రేటెడ్ కరెంట్‌పై ఆధారపడి ఉంటుంది

గమనిక²: అధిక వోల్టేజ్ ఫ్యూజ్‌పై ఆధారపడి ఉంటుంది

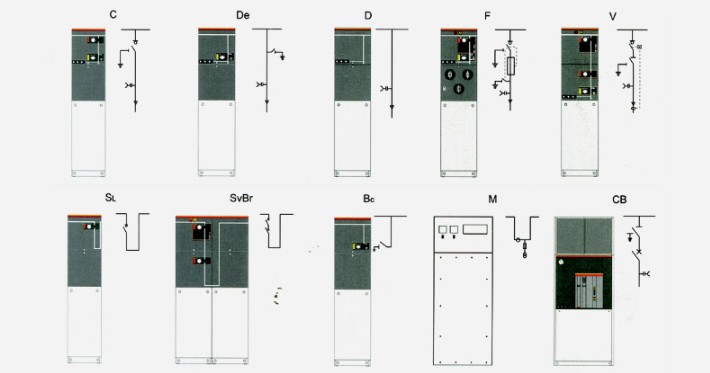

● సంయుక్త రకం GIS క్యాబినెట్ యొక్క ప్రతి మాడ్యూల్ క్రింది కాన్ఫిగరేషన్‌ను కలిగి ఉంటుంది

▶D క్యాబినెట్ కాన్ఫిగరేషన్ ప్రామాణిక కాన్ఫిగరేషన్ మరియు లక్షణాల కోసం "గ్రౌండింగ్ నైఫ్ లేకుండా కేబుల్ కనెక్షన్ మాడ్యూల్" చూడండి.

▶C క్యాబినెట్ కాన్ఫిగరేషన్ ప్రామాణిక కాన్ఫిగరేషన్ మరియు లక్షణాల కోసం "లోడ్ స్విచ్ మాడ్యూల్" చూడండి.

▶F క్యాబినెట్ కాన్ఫిగరేషన్ ప్రామాణిక కాన్ఫిగరేషన్ మరియు లక్షణాల కోసం "వాక్యూమ్ స్విచ్ మాడ్యూల్" చూడండి.

 KX-RM6 కంబైన్డ్ టైప్ GIS క్యాబినెట్ ప్రామాణిక కలయిక కింది కాన్ఫిగరేషన్‌లను కూడా అందిస్తుంది

▶ఇన్కమింగ్ బుషింగ్ యొక్క కెపాసిటివ్ వోల్టేజ్ సూచిక

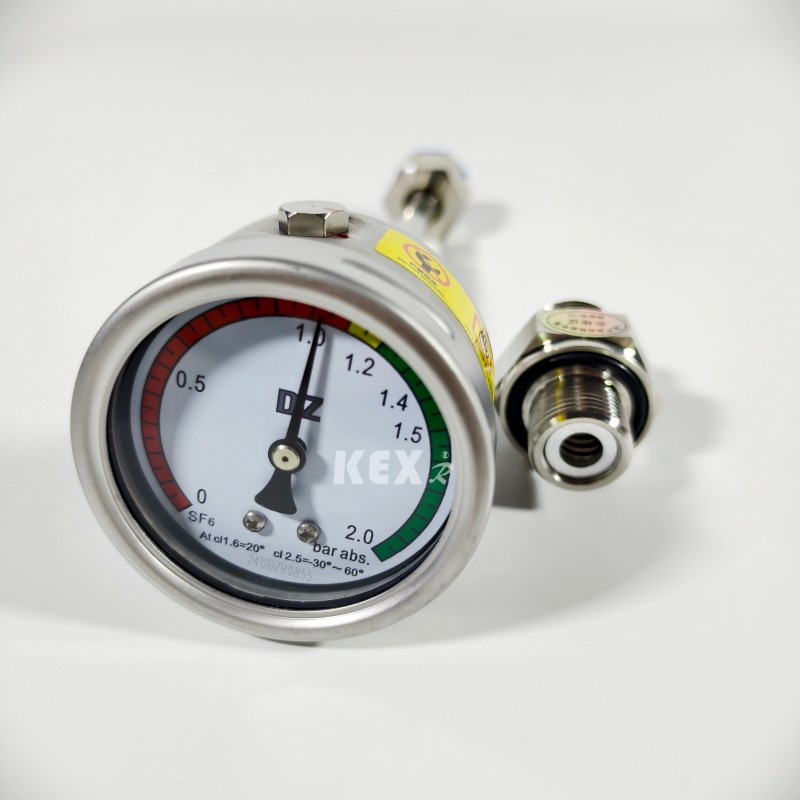

▶ప్రతి ఎయిర్ చాంబర్ SF6 సాంద్రతను పర్యవేక్షించడానికి ప్రెజర్ గేజ్‌తో అమర్చబడి ఉంటుంది.

▶ లగ్ ఎత్తడం

▶ఆపరేటింగ్ హ్యాండిల్

ఉదాహరణ:

□ లోడ్ స్విచ్ మాడ్యూల్ C

○ ప్రామాణిక కాన్ఫిగరేషన్ మరియు ఫీచర్‌లు

▶630a బస్‌బార్

▶మూడు-స్టేషన్ లోడ్/గ్రౌండింగ్ స్విచ్

▶రెండు స్వతంత్ర లోడ్ స్విచ్‌లు మరియు గ్రౌండింగ్ స్విచ్ ఆపరేటింగ్ షాఫ్ట్‌లతో మూడు-స్టేషన్ సింగిల్ స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం.

▶లోడ్ స్విచ్ మరియు గ్రౌండింగ్ స్విచ్ యొక్క స్థానం సూచన

▶ముందు భాగంలో క్షితిజసమాంతర అవుట్‌గోయింగ్ బుషింగ్, 630A 400 సిరీస్ బోల్ట్ బుషింగ్.

▶బషింగ్ విద్యుదీకరణను సూచించడానికి కెపాసిటివ్ వోల్టేజ్ సూచిక

▶అన్ని స్విచ్ ఫంక్షన్ల కోసం, ప్యానెల్‌లో ప్యాడ్‌లాక్ పరికరాన్ని ఇన్‌స్టాల్ చేయడం సౌకర్యంగా ఉంటుంది.

▶SF6 గ్యాస్ ప్రెజర్ గేజ్ (ప్రతి SF6 గ్యాస్ బాక్స్‌లో ఒకటి మాత్రమే)

▶గ్రౌండింగ్ బస్‌బార్

▶ గ్రౌండింగ్ స్విచ్ మరియు కేబుల్ గది ముందు ప్యానెల్ మధ్య ఇంటర్‌లాకింగ్

○ ఐచ్ఛిక కాన్ఫిగరేషన్‌లు మరియు ఫీచర్‌లు

▶రిజర్వ్ చేయబడిన బస్సు పొడిగింపు

▶బాహ్య బస్సు

▶లోడ్ స్విచ్ ఎలక్ట్రిక్ ఆపరేటింగ్ మెకానిజం DC24V/48V/110V/220V; AC 110V/220V;

▶షార్ట్ సర్క్యూట్ మరియు గ్రౌండ్ ఫాల్ట్ ఇండికేటర్ కొలిచే రింగ్ కరెంట్ ట్రాన్స్‌ఫార్మర్ మరియు అమ్మీటర్

▶రింగ్ కరెంట్ ట్రాన్స్‌ఫార్మర్ మరియు వాట్-అవర్ మీటర్‌ను కొలవడం

▶కేబుల్ ఇన్లెట్ స్లీవ్ వద్ద లైట్నింగ్ అరెస్టర్ లేదా డబుల్ కేబుల్ హెడ్‌ని ఇన్‌స్టాల్ చేయవచ్చు.

▶కీ ఇంటర్‌లాక్ ఇన్‌కమింగ్ లైన్ లైవ్ గ్రౌండింగ్ లాకింగ్ (బషింగ్ లైవ్‌లో ఉన్నప్పుడు గ్రౌండింగ్ స్విచ్ లాక్ చేయడం) AC/DC 110 V/220 V. సహాయక పరిచయం

▶లోడ్ స్విచ్ స్థానం 2NO+2NC, గ్రౌండింగ్ స్విచ్ స్థానం 2NO+2NC, సిగ్నల్‌తో ప్రెజర్ గేజ్ 1NO మరియు సిగ్నల్ కాంటాక్ట్‌తో ఆర్క్ ఎక్స్‌టింగ్విషర్ 1NO.

▶సెకండరీ పరికరాన్ని ఇన్‌స్టాల్ చేయవచ్చు

▶స్విచ్ క్యాబినెట్ పైభాగంలో సెకండరీ లైన్ ఛాంబర్, స్విచ్ క్యాబినెట్ పైభాగంలో తక్కువ వోల్టేజ్ బాక్స్.

□ లోడ్ స్విచ్ మరియు ఫ్యూజ్ కంబైన్డ్ మాడ్యూల్ F

○ ప్రామాణిక కాన్ఫిగరేషన్ మరియు ఫీచర్‌లు

▶630a బస్‌బార్

▶త్రీ-స్టేషన్ లోడ్ స్విచ్, ఫ్యూజ్ యొక్క మొదటి ముగింపు యాంత్రికంగా ఫ్యూజ్ చివర గ్రౌండింగ్ స్విచ్‌తో అనుసంధానించబడి ఉంటుంది.

▶మూడు-స్టేషన్ స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం, రెండు స్వతంత్ర లోడ్ స్విచ్‌లు మరియు గ్రౌండింగ్ స్విచ్ ఆపరేటింగ్ షాఫ్ట్‌లు.

▶లోడ్ స్విచ్ మరియు గ్రౌండింగ్ స్విచ్ యొక్క స్థానం సూచన

▶ ఫ్యూజ్ బారెల్

▶ ఫ్యూజ్ క్షితిజ సమాంతరంగా ఉంచబడుతుంది.

▶ఫ్యూజ్ ట్రిప్ సూచన ముందు భాగంలో క్షితిజసమాంతర అవుట్‌గోయింగ్ బుషింగ్, 200A యొక్క 200 సిరీస్ ప్లగ్-ఇన్ బుషింగ్.

▶బషింగ్ విద్యుదీకరణను సూచించడానికి కెపాసిటివ్ వోల్టేజ్ సూచిక

▶అన్ని స్విచ్ ఫంక్షన్ల కోసం, ప్యానెల్‌లో ప్యాడ్‌లాక్ పరికరాన్ని ఇన్‌స్టాల్ చేయడం సౌకర్యంగా ఉంటుంది.

▶SF6 గ్యాస్ ప్రెజర్ గేజ్ (ప్రతి SF6 గ్యాస్ బాక్స్‌లో ఒకటి మాత్రమే)

▶గ్రౌండింగ్ బస్‌బార్

▶ ట్రాన్స్‌ఫార్మర్ రక్షణ కోసం ఫ్యూజ్ పారామితులు 12KV, గరిష్టంగా 125A, 24KV మరియు గరిష్టంగా 63A.

▶ గ్రౌండింగ్ స్విచ్ మరియు కేబుల్ గది ముందు ప్యానెల్ మధ్య ఇంటర్‌లాకింగ్.

○ ఐచ్ఛిక కాన్ఫిగరేషన్‌లు మరియు ఫీచర్‌లు

▶రిజర్వ్ చేయబడిన బస్‌బార్ పొడిగింపు

▶ లోడ్ స్విచ్ ఆపరేషన్ కోసం బాహ్య బస్సు మోటార్ 24V/48V DC 110V/220V DC/AC.

▶సమాంతర ట్రిప్ కాయిల్ 24V/48V DC 110V/220V DC/AC.

▶సమాంతర మూసివేత కాయిల్ 24V/48V DC 110V/220V DC/AC.

▶ రింగ్ కరెంట్ ట్రాన్స్‌ఫార్మర్ మరియు అమ్మీటర్‌ను కొలిచే రింగ్ కరెంట్ ట్రాన్స్‌ఫార్మర్ మరియు వాట్-అవర్ మీటర్

▶ఇన్‌కమింగ్ లైన్ లైవ్ గ్రౌండింగ్ లాకింగ్ (బషింగ్ లైవ్‌లో ఉన్నప్పుడు లాకింగ్ గ్రౌండింగ్ స్విచ్) AC/DC 110 V/220 V. సహాయక పరిచయం

▶లోడ్ క్లోజింగ్ పొజిషన్ 2NO+2NC, గ్రౌండింగ్ స్విచ్ పొజిషన్ 2NO+2NC, ఫ్యూజ్ బ్లోయింగ్ 1NO, ప్రెజర్ గేజ్ 1NO సిగ్నల్‌తో మరియు ఆర్క్ ఎక్స్‌టింగ్విషర్ 1NO సిగ్నల్ కాంటాక్ట్‌తో.

▶సెకండరీ పరికరాన్ని స్విచ్ క్యాబినెట్ ఎగువన ఉన్న సెకండరీ లైన్ ఛాంబర్‌లో మరియు స్విచ్ క్యాబినెట్ పైభాగంలో తక్కువ వోల్టేజ్ బాక్స్‌లో ఇన్‌స్టాల్ చేయవచ్చు.

□ మీటర్ మాడ్యూల్ M

○ ప్రామాణిక కాన్ఫిగరేషన్ మరియు ఫీచర్‌లు

▶12KV మీటరింగ్ క్యాబినెట్

▶2 ప్రస్తుత ట్రాన్స్‌ఫార్మర్లు

▶2 వోల్టేజ్ ట్రాన్స్ఫార్మర్లు

▶6pcs 400-సిరీస్ బుషింగ్‌లు GSFR6-12 యొక్క ఫ్లెక్సిబుల్ ఎక్స్‌టెండెడ్ ఎక్స్‌టర్నల్ బస్‌ను ఎగువ ఇన్‌లెట్ మరియు దిగువ అవుట్‌లెట్‌తో కనెక్ట్ చేయడానికి ఉపయోగించబడతాయి.

▶PTని రక్షించడానికి ఫ్లేమ్ బ్రేకర్

▶చేంజ్ ఓవర్ స్విచ్‌తో అల్పపీడన భాగం 1 వోల్టమీటర్, మార్పు స్విచ్‌తో 1 ఆమ్మీటర్, వెడల్పు x ఎత్తు x లోతు =696×1806×820mm.

○ ఐచ్ఛిక కాన్ఫిగరేషన్‌లు మరియు ఫీచర్‌లు

▶3 ప్రస్తుత ట్రాన్స్‌ఫార్మర్లు

▶3 వోల్టేజ్ ట్రాన్స్‌ఫార్మర్లు మెరుపు అరెస్టర్

▶స్విచ్ గేర్ ఛార్జ్ చేయబడిందని సూచించడానికి కెపాసిటివ్ వోల్టేజ్ సూచిక

▶అల్ప పీడన భాగం  : 1  పవర్ మీటర్, 1 రియాక్టివ్ పవర్ మీటర్.

□ VCB మాడ్యూల్ CB

○ప్రామాణిక&ఐచ్ఛిక కాన్ఫిగరేషన్ మరియు ఫీచర్‌లు

▶1250a/630a బస్‌బార్ యొక్క ఇన్‌కమింగ్ కేబుల్ వద్ద లైట్నింగ్ అరెస్టర్ ఇన్‌స్టాల్ చేయబడింది.

▶1250a/630a లైన్ రక్షణ కోసం వాక్యూమ్ సర్క్యూట్ బ్రేకర్

▶ప్రస్తుత ట్రాన్స్‌ఫార్మర్

▶వాక్యూమ్ సర్క్యూట్ బ్రేకర్ VD4X0 విద్యుత్తుతో పనిచేసే 10VDC

▶వోల్టేజ్ ట్రాన్స్ఫార్మర్

▶UXO యొక్క ఎలక్ట్రిక్ ఆపరేషన్, వాక్యూమ్ సర్క్యూట్ బ్రేకర్ యొక్క ఎగువ మూడు-స్టేషన్ ఐసోలేటింగ్/గ్రౌండింగ్ స్విచ్. ▶రక్షణ మరియు నియంత్రణ యూనిట్ REF542plus (రక్షణ CTతో)

▶షంట్ ట్రిప్ కాయిల్ 110V/220V DC

▶క్లోజింగ్ కాయిల్ 110V/220VDC

▶400-సిరీస్ బోల్ట్ బషింగ్ అవుట్‌లెట్ బషింగ్ 1250A/630A ముందు భాగంలో అడ్డంగా అమర్చబడింది.

▶ బషింగ్ లైవ్‌ను సూచించడానికి కెపాసిటివ్ వోల్టేజ్ ఇండికేటర్ 1250A/630A యొక్క రిజర్వు చేయబడిన బస్సు పొడిగింపు

▶SF6 గ్యాస్ ప్రెజర్ గేజ్ (ప్రతి SF6 గ్యాస్ బాక్స్‌లో ఒకటి మాత్రమే) వెడల్పు x ఎత్తు x లోతు = 696× 1806× 781 మిమీ. ▶ఆన్-ఆఫ్ సీక్వెన్స్: O-0.3s-CO-180s-CO.

▶గ్యాస్ ప్రెజర్ సెన్సార్

□ ఐచ్ఛిక ఉపకరణాలు

1. సహాయక పరిచయం అన్ని లోడ్ స్విచ్‌లు మరియు సర్క్యూట్ బ్రేకర్‌లు స్విచ్ పొజిషన్‌ను సూచించే 2NO+2NCతో అమర్చబడి ఉంటాయి. ట్రాన్స్‌ఫార్మర్ స్విచ్ మరియు సర్క్యూట్ బ్రేకర్‌పై సమాంతర ట్రిప్ కాయిల్ (AC లేదా DC) వ్యవస్థాపించబడుతుంది మరియు తక్కువ-వోల్టేజ్ నియంత్రణ భాగం ముందు ప్యానెల్ వెనుక ఉంది.

2. వోల్టేజ్ సూచన కెపాసిటివ్ వోల్టేజ్ సూచిక బుషింగ్ ఛార్జ్ చేయబడిందో లేదో చూపిస్తుంది మరియు దానిపై ఉన్న సాకెట్ అణు దశ కోసం ఉపయోగించవచ్చు.

3. షార్ట్ సర్క్యూట్ మరియు గ్రౌండ్ ఫాల్ట్ ఇండికేటర్ ఫాల్ట్ లొకేషన్‌ను సులభతరం చేయడానికి, కేబుల్ స్విచ్ మాడ్యూల్‌లో షార్ట్ సర్క్యూట్ మరియు గ్రౌండింగ్ ఫాల్ట్ ఇండికేటర్‌లను సులభంగా గుర్తించడం కోసం అమర్చవచ్చు.

4. ఎలక్ట్రిక్ ఆపరేషన్ ఇది కేబుల్ స్విచ్ యూనిట్ మరియు ట్రాన్స్‌ఫార్మర్ యూనిట్ యొక్క మాన్యువల్ ఆపరేషన్ మెకానిజం కోసం ఒక ప్రామాణిక పథకం. మీరు ఎలక్ట్రిక్ ఆపరేటింగ్ మెకానిజంను ఇన్‌స్టాల్ చేయడాన్ని కూడా ఎంచుకోవచ్చు. కేబుల్ స్విచ్‌లు, వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు మరియు గ్రౌండింగ్ స్విచ్‌లు అన్నీ ఫ్రంట్ ప్యానెల్ వెనుక ఉన్న మెకానిజమ్‌ల ద్వారా నిర్వహించబడతాయి. అన్ని స్విచ్‌లు మరియు సర్క్యూట్ బ్రేకర్‌లను ఆపరేటింగ్ హ్యాండిల్ (స్టాండర్డ్ కాన్ఫిగరేషన్) ద్వారా ఆపరేట్ చేయవచ్చు లేదా మోటారు ఆపరేటింగ్ మెకానిజం (యాక్సెసరీస్)తో అమర్చవచ్చు. అయినప్పటికీ, గ్రౌండింగ్ స్విచ్ మాన్యువల్‌గా మాత్రమే నిర్వహించబడుతుంది మరియు ఫాల్ట్ కరెంట్‌ను మూసివేయగల సామర్థ్యంతో కూడిన యంత్రాంగం కాన్ఫిగర్ చేయబడింది. ఎలక్ట్రిక్ ఆపరేటింగ్ మెకానిజం దశల ద్వారా సులభంగా గ్రహించబడుతుంది.

5. కేబుల్ కనెక్షన్ DIN47636కి అనుగుణంగా ప్రామాణిక బుషింగ్‌లు ఇన్‌స్టాల్ చేయబడ్డాయి. అన్ని బుషింగ్‌లు నేల నుండి ఒకే ఎత్తులో ఉంటాయి మరియు కేబుల్ రూమ్ కవర్ ప్లేట్ ద్వారా రక్షించబడతాయి. కొన్ని కవర్ ప్లేట్‌లను గ్రౌండింగ్ స్విచ్‌తో ఇంటర్‌లాక్ చేయవచ్చు మరియు డబుల్ కేబుల్ ఇన్‌కమింగ్ లైన్‌ల కోసం ప్రత్యేక డబుల్ కేబుల్ రూమ్ కవర్ ప్లేట్‌లను కూడా ఉపయోగించవచ్చు.

6. ఒత్తిడి సూచిక సాధారణంగా పీడన సూచికతో అమర్చబడి ఉంటుంది, ఇది ప్రెజర్ గేజ్ ద్వారా ఏర్పడుతుంది. అదనంగా, ఒత్తిడి తగ్గింపును సూచించడానికి విద్యుత్ పరిచయాలను అందించవచ్చు.

7. కీ లాక్ సర్క్యూట్ బ్రేకర్ల కోసం కీ లాక్‌లు, లోడ్ స్విచ్‌లు మరియు గ్రౌండింగ్ స్విచ్‌లను ఇన్‌స్టాల్ చేయవచ్చు. ఇది లాక్ ఇంటర్‌లాకింగ్ సెమీ-షెల్టర్‌తో అమర్చబడి ఉంటుంది, ఇది సర్క్యూట్ బ్రేకర్లు, లోడ్ స్విచ్‌లు మరియు గ్రౌండింగ్ స్విచ్‌లకు అనుకూలంగా ఉంటుంది.

8. ఆర్క్ ఇంటరప్టర్ అన్ని రింగ్ నెట్‌వర్క్ యూనిట్‌లు ఆర్క్ అరెస్టర్‌లతో అమర్చబడి ఉంటాయి. లోపల వంపు ఏర్పడినప్పుడు, D, DE మరియు V మాడ్యూల్‌లతో సహా ఇన్‌కమింగ్ బుషింగ్‌లో ఆర్క్ అరెస్టర్‌లు స్వయంచాలకంగా మూసివేయబడతాయి మరియు అన్ని కేబుల్ మాడ్యూల్స్‌లో ఆర్క్ అరెస్టర్‌ని అమర్చవచ్చు. వారు తప్పనిసరిగా యూనిట్‌తో ఆర్డర్ చేయాలి మరియు దానిని మార్చలేరు. ఆర్క్ ఎక్స్‌టింగ్విషర్ యొక్క చర్య ఈ పద్ధతి ద్వారా సూచించబడుతుంది మరియు SF6 క్యాబినెట్‌లోని విద్యుత్ పరిచయాలు ముందు ప్యానెల్ వెనుక ఉన్న టెర్మినల్‌కు అనుసంధానించబడి ఉంటాయి.

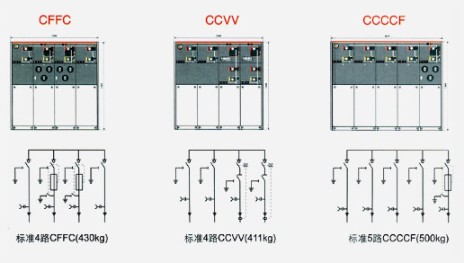

● స్కీమ్ ఉదాహరణ

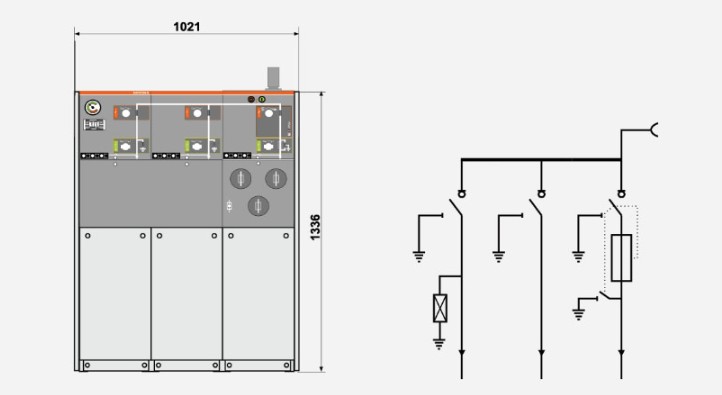

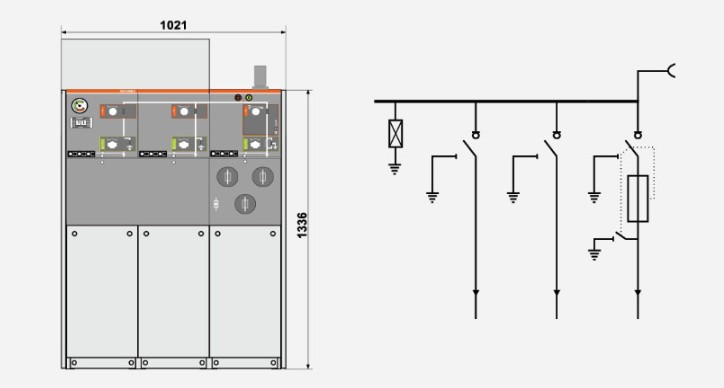

◆ స్కీమ్ 1 SA+CCF+

 బస్సులో లైట్నింగ్ అరెస్టర్‌ని ఇన్‌స్టాల్ చేసి, విస్తరణ కోసం వదిలివేయండి.

 గమనిక: స్విచ్ యూనిట్ల సంఖ్య 3 కంటే తక్కువ ఉండకూడదు.

◆ స్కీమ్ 2 CCF+

ఇన్‌కమింగ్ లైన్‌లో మెరుపు అరెస్టర్‌ను ఇన్‌స్టాల్ చేయండి మరియు విస్తరణను రిజర్వ్ చేయండి.

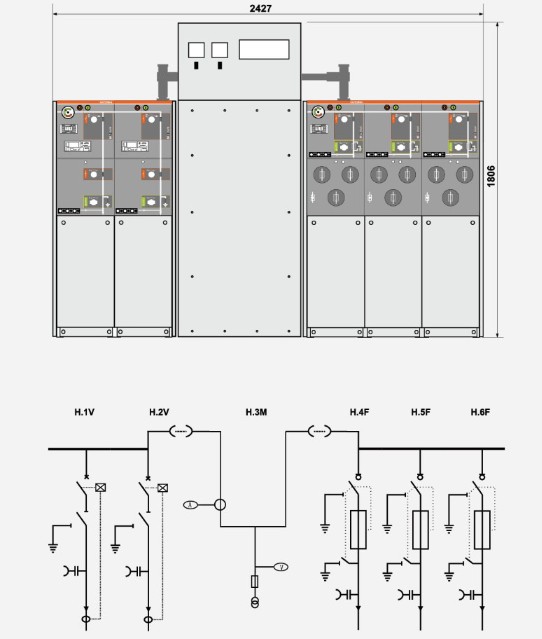

◆ స్కీమ్ 3  W+M+FFF

HV వైపు గణన

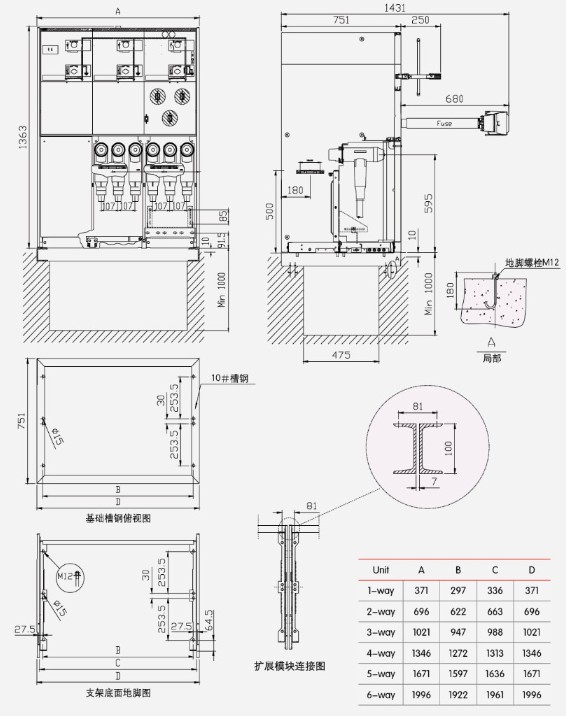

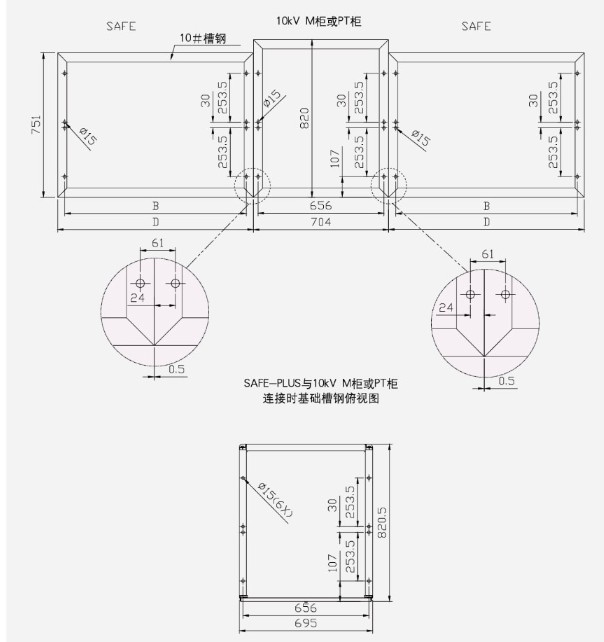

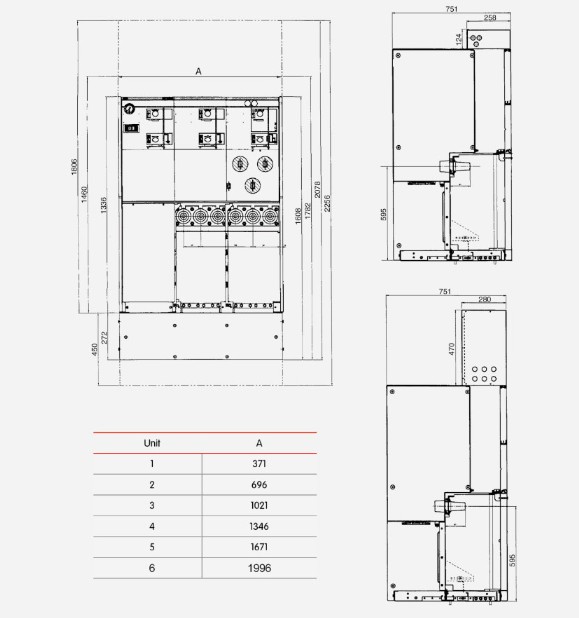

● KXRM6-12 కంబైన్డ్ టైప్ GIS క్యాబినెట్ యొక్క నిర్మాణం మరియు కొలతలు పట్టికలు
