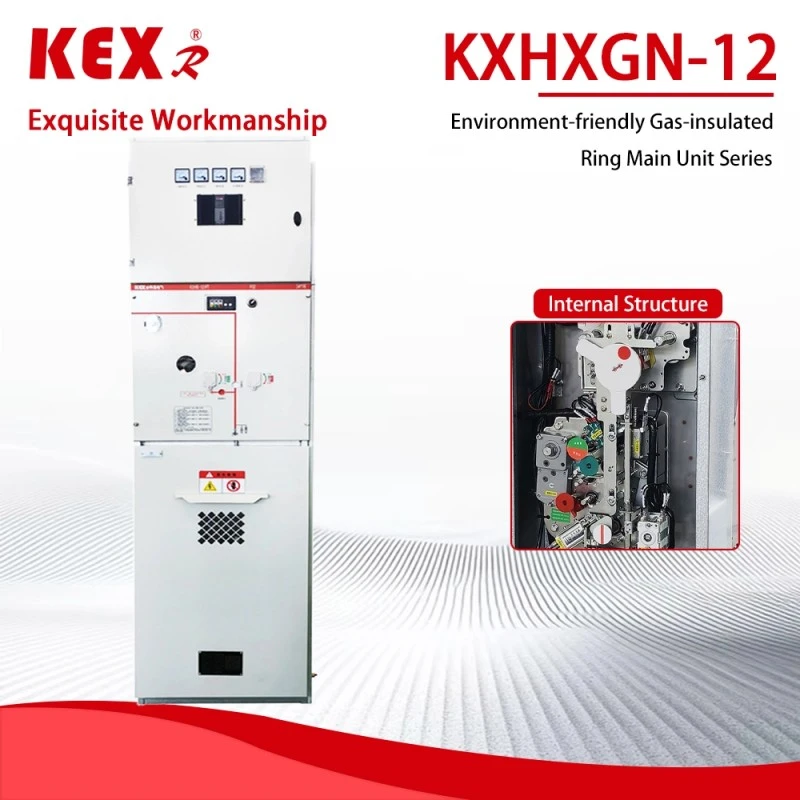

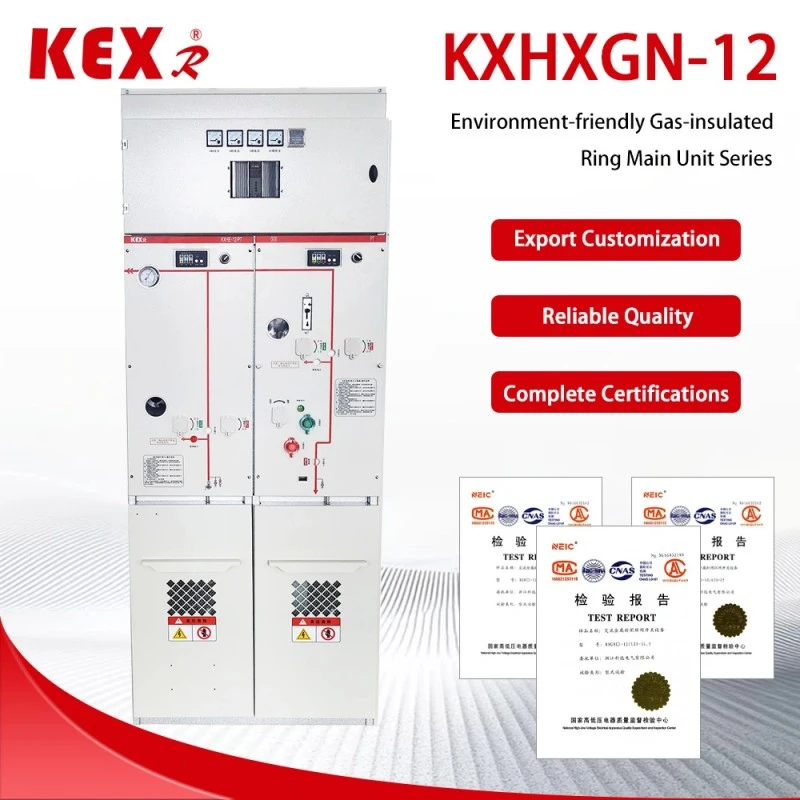

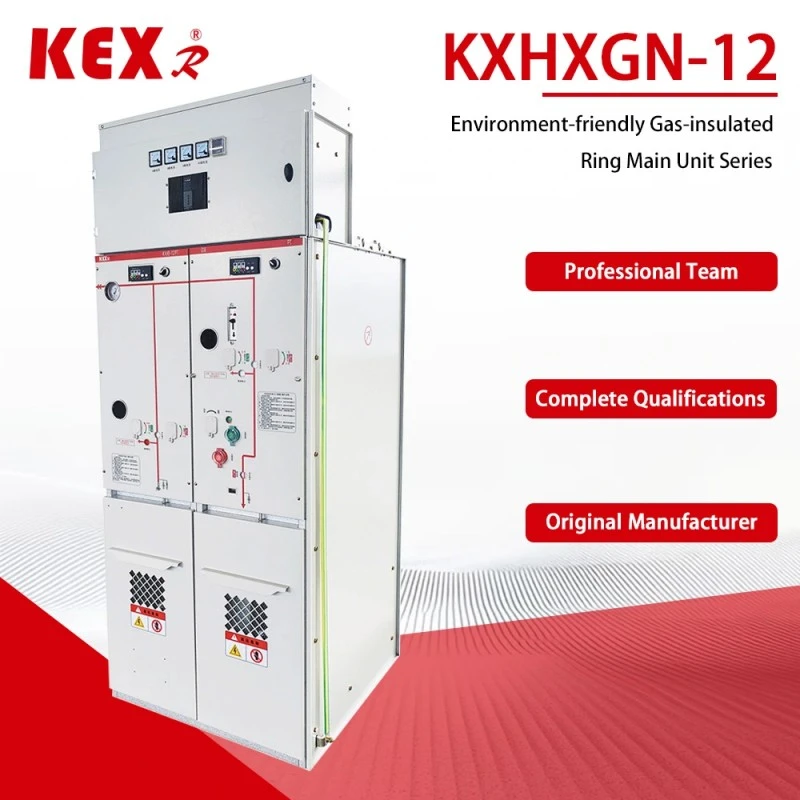

పర్యావరణ అనుకూల యూనిట్

అంశం

యూనిట్

డేటా

రేట్ చేయబడిన వోల్టేజ్

కె.వి

12

రేట్ చేయబడిన ఫ్రీక్వెన్సీ

HZ

50

రేట్ చేయబడిన ఇన్సులేట్ స్థాయి

1నిమి పని ఫ్రీక్వెన్సీ తట్టుకోగలదు

వోల్టేజ్

గ్రౌడ్, ఫేజ్ టు ఫేజ్

కె.వి

42

బ్రేక్

48

లైటింగ్ ఇంపల్స్ వోల్టేజీని తట్టుకుంటుంది (పీక్)

గ్రౌడ్, ఫేజ్ టు ఫేజ్

కె.వి

75

బ్రేక్

85

1నిమి పవర్ ఫ్రీక్వెన్సీ సహాయక/నియంత్రణ సర్క్యూట్ యొక్క వోల్టేజీని తట్టుకుంటుంది (భూమికి)

కె.వి

2

రేటింగ్ కరెంట్

A

630

రేట్ చేయబడిన స్వల్పకాలిక తట్టుకునే కరెంట్ (వర్చువల్ విలువ)

ప్రధాన సర్క్యూట్/ఎర్తింగ్ స్విచ్

kA

25/4సె

ఎర్తింగ్ సర్క్యూట్

kA

21.7/4సె

రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది

ప్రధాన సర్క్యూట్/ఎర్తింగ్ స్విచ్

kA

63

ఎర్తింగ్ సర్క్యూట్

kA

54.5

రేట్ చేయబడిన షార్ట్ సర్క్యూట్ బ్రేక్ కరెంట్ మరియు సమయాలు

kA/సమయం

25/30

రేట్ చేయబడిన షార్ట్ సర్క్యూట్ క్లోజింగ్ కరెంట్ (పీక్)

kA

63

రేట్ చేయబడిన కేబుల్ ఛార్జింగ్ బ్రేక్ కరెంట్

A

25

బ్రేకర్ యొక్క రేట్ ఆపరేటింగ్ సీక్వెన్స్    O-0.3s-CO-180s-CO

యాంత్రిక జీవితం

బ్రేకర్ / డిస్‌కనెక్టర్

సమయం

10000/3000

IP డిగ్రీ

మూసివున్న పెట్టె

IP67

స్విచ్గేర్ షెల్

IP4X

గ్యాస్ ఒత్తిడి

రేటెడ్ గ్యాస్ ఛార్జింగ్ స్థాయి (20℃, గేజ్ ఒత్తిడి)

Mpa

0.02

రేట్ చేయబడిన గ్యాస్ కనిష్ట పనితీరు స్థాయి (20℃, గేజ్ ఒత్తిడి)

Mpa

0

సీలింగ్ పనితీరు,

వార్షిక లీకేజీ రేటు

%/సంవత్సరం

≤0.05

అంశం

యూనిట్

డేటా

రేట్ చేయబడిన వోల్టేజ్

కె.వి

12

రేట్ చేయబడిన ఫ్రీక్వెన్సీ

HZ

50

రేట్ చేయబడిన ఇన్సులేట్ స్థాయి

1నిమి పని ఫ్రీక్వెన్సీ తట్టుకోగలదు

వోల్టేజ్

కె.వి

లైటింగ్ ఇంపల్స్ వోల్టేజీని తట్టుకుంటుంది (పీక్)

కె.వి

1నిమి పవర్ ఫ్రీక్వెన్సీ సహాయక/నియంత్రణ సర్క్యూట్ యొక్క వోల్టేజీని తట్టుకుంటుంది (భూమికి)

కె.వి

2

రేటింగ్ కరెంట్

A

630

రేట్ చేయబడిన స్వల్పకాలిక తట్టుకునే కరెంట్ (వర్చువల్ విలువ)

ప్రధాన సర్క్యూట్/ఎర్తింగ్ స్విచ్

KA

25/4సె

ఎర్తింగ్ సర్క్యూట్

KA

21.7/4సె

రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది

ప్రధాన సర్క్యూట్/ఎర్తింగ్ స్విచ్

KA

63

ఎర్తింగ్ సర్క్యూట్

KA

54.5

రేట్ చేయబడిన షార్ట్ సర్క్యూట్ క్లోజింగ్ కరెంట్ (పీక్)

లోడ్ స్విచ్/ఎర్తింగ్ స్విచ్

KA

63

రేట్ చేయబడిన యాక్టివ్ లోడ్ అంతరాయం కలిగించే కరెంట్

A

630

రేట్ చేయబడిన క్లోజ్డ్-లూప్ అంతరాయ కరెంట్

A

630

5% రేట్ చేయబడిన యాక్టివ్ లోడ్ అంతరాయం కలిగించే కరెంట్

A

31.5

రేట్ చేయబడిన కేబుల్ ఛార్జింగ్ బ్రేక్ కరెంట్

A

10

సక్రియ లోడ్ బ్రేక్ సమయాలను రేట్ చేసారు

సమయం

100

గ్రౌండ్ ఫాల్ట్ కరెంట్ బ్రేకింగ్

ఎ/సమయం

31.5/10

లైన్లు మరియు కేబుల్స్ యొక్క ఛార్జింగ్ కరెంట్ గ్రౌండ్ ఫాల్ట్ పరిస్థితిలో డిస్‌కనెక్ట్ చేయబడింది.

ఎ/సమయం

17.4/10

యాంత్రిక జీవితం

బ్రేకర్ / డిస్‌కనెక్టర్

ఎ/సమయం

10000/3000

IP డిగ్రీ

మూసివున్న పెట్టె

IP67

స్విచ్గేర్ షెల్

IP4X

గ్యాస్ ఒత్తిడి

రేటెడ్ గ్యాస్ ఛార్జింగ్ స్థాయి (20℃, గేజ్ ఒత్తిడి)

Mpa

0.02

రేట్ చేయబడిన గ్యాస్ కనిష్ట పనితీరు స్థాయి (20℃, గేజ్ ఒత్తిడి)

Mpa

0

సీలింగ్ పనితీరు,

వార్షిక లీకేజీ రేటు

%/సంవత్సరం

≤0.05
