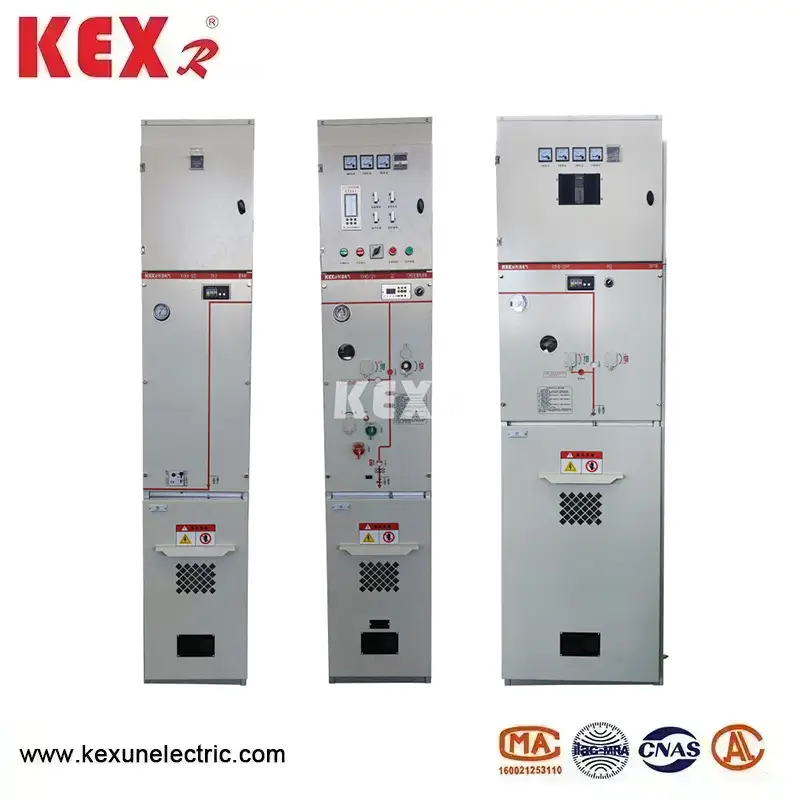

పర్యావరణ అనుకూలమైన గ్యాస్ ఇన్సులేట్ స్విచ్ గేర్ క్యాబినెట్

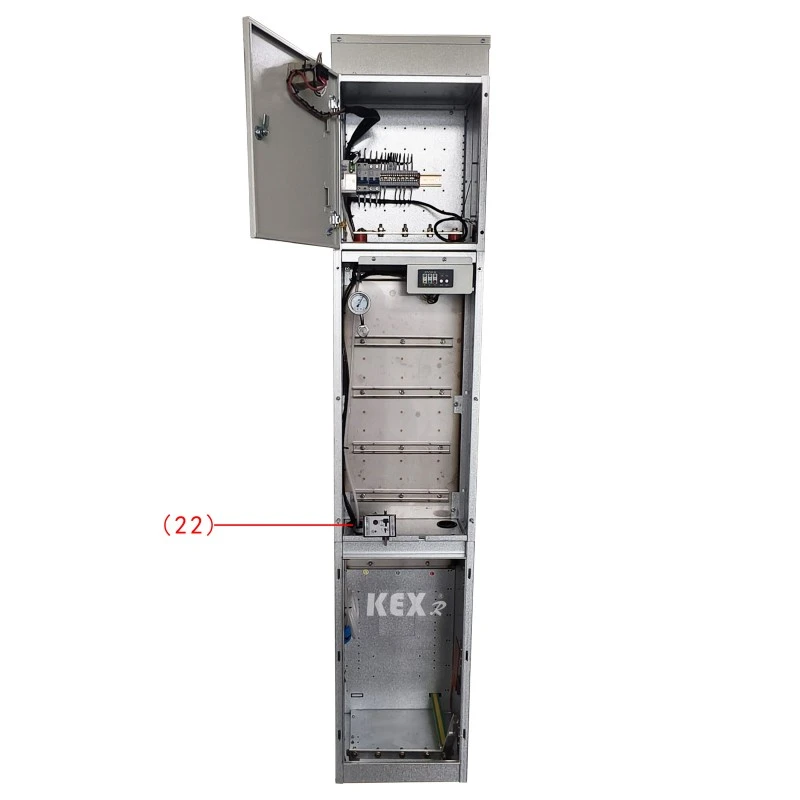

●భాగాలు

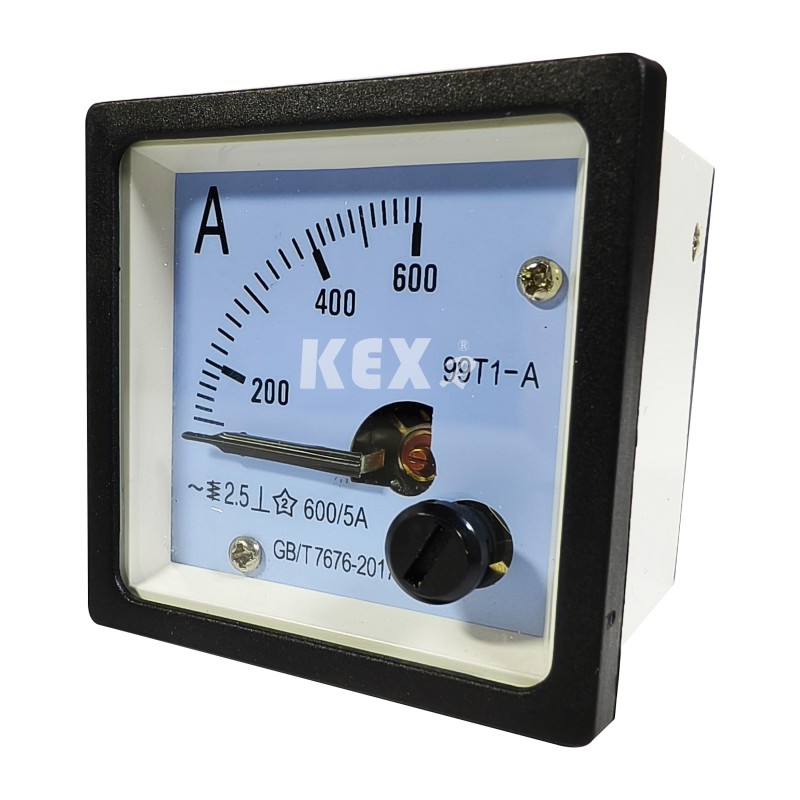

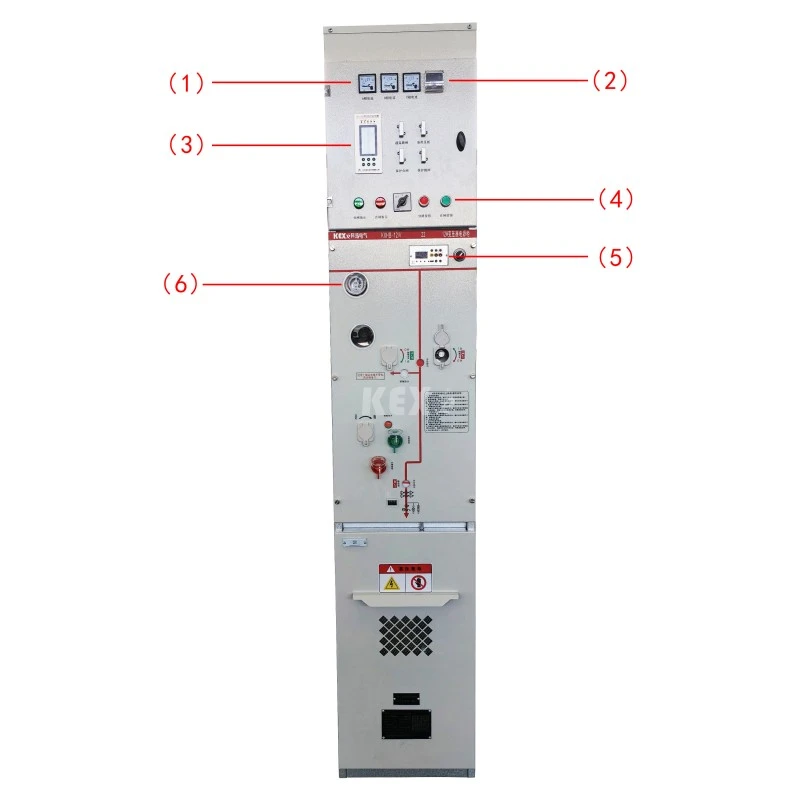

1.అమ్మీటర్

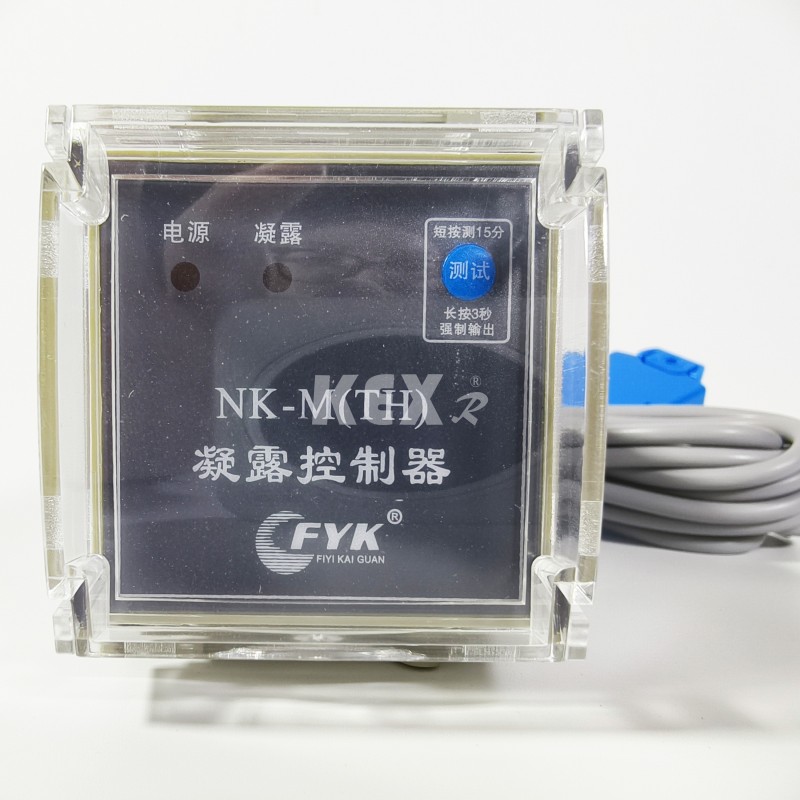

2.కండెన్సేషన్ కంట్రోలర్

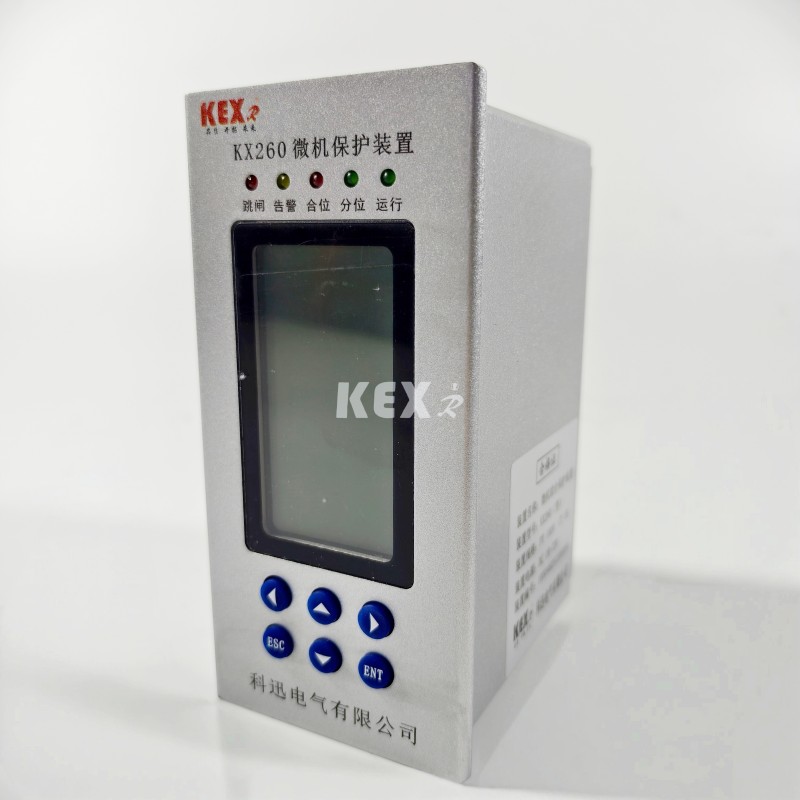

3.మైక్రోకంప్యూటర్ రక్షణ పరికరం

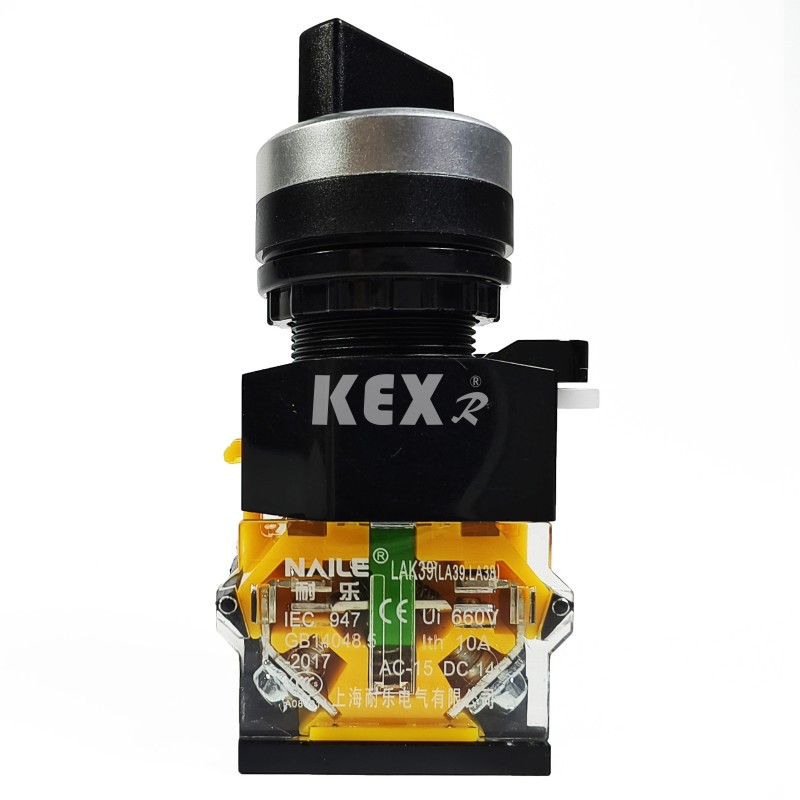

4. బటన్

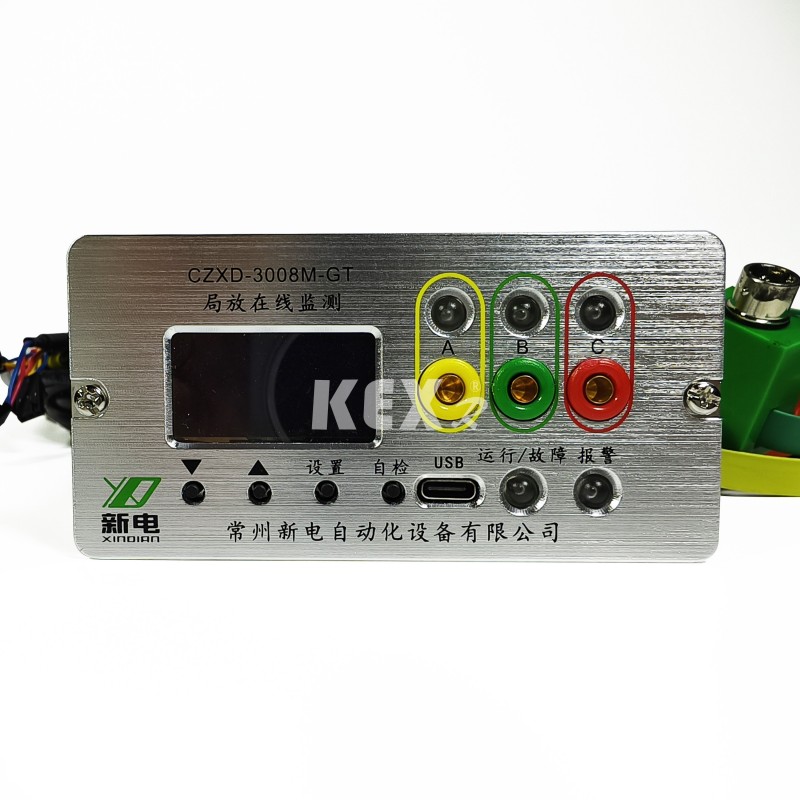

5.పాక్షిక ఉత్సర్గ డిటెక్టర్

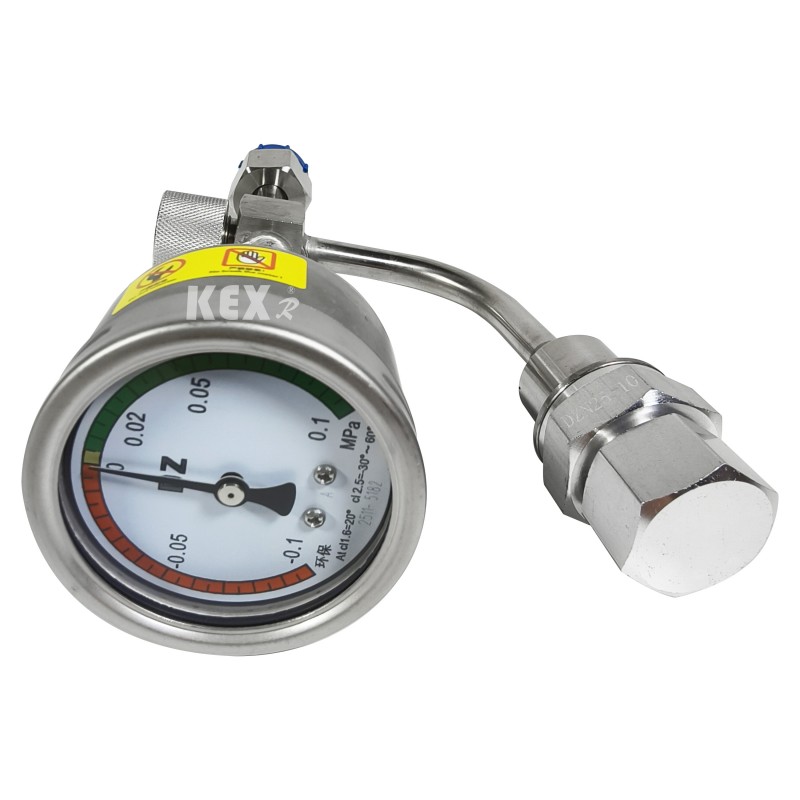

6.బారోమీటర్

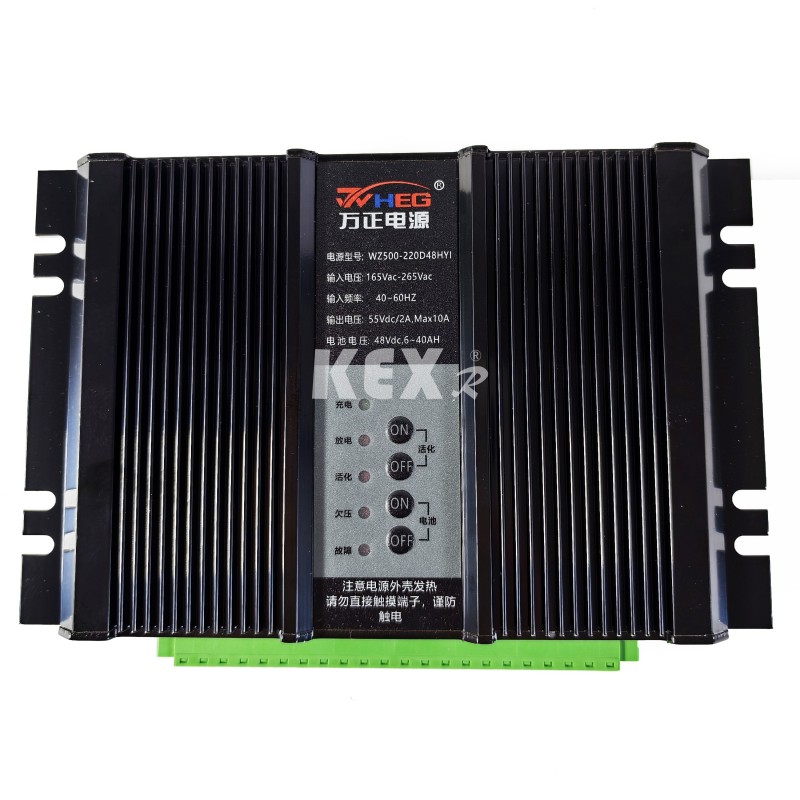

7.విద్యుత్ సరఫరా

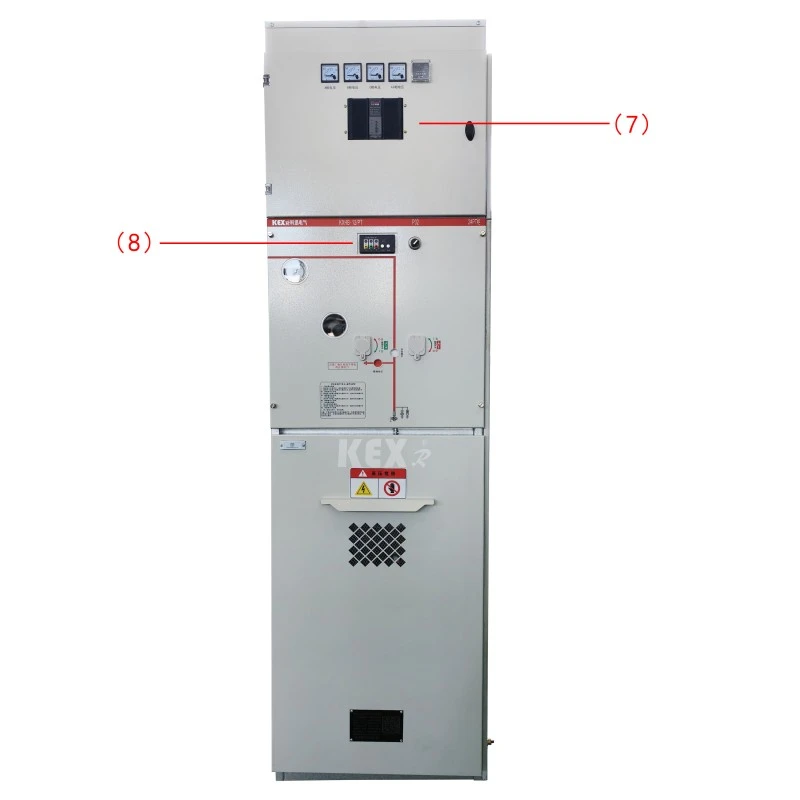

8. ఛార్జ్ చేయబడిన ప్రదర్శన

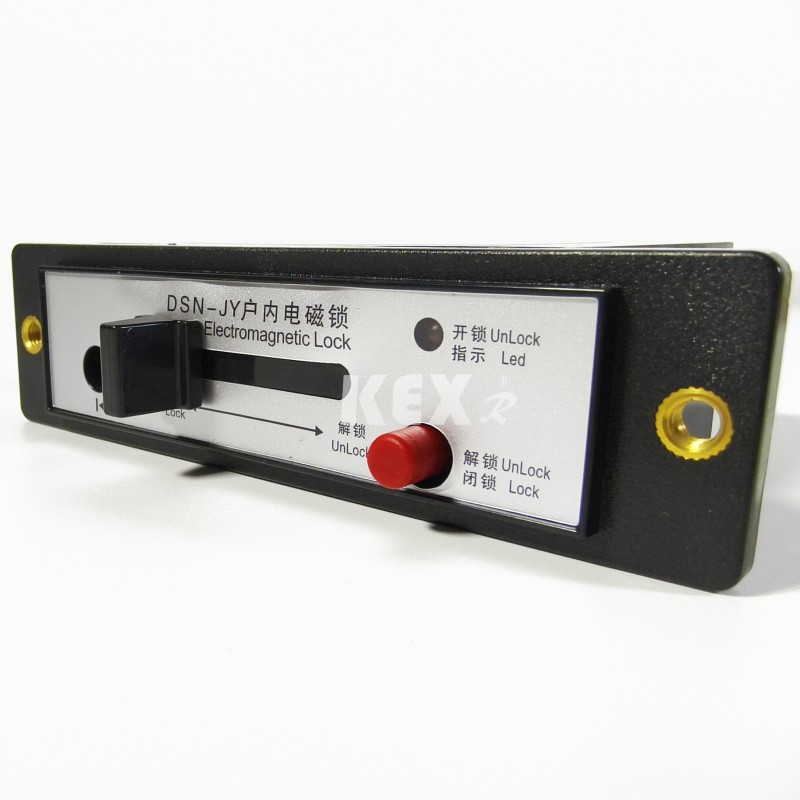

10.విద్యుదయస్కాంత లాక్

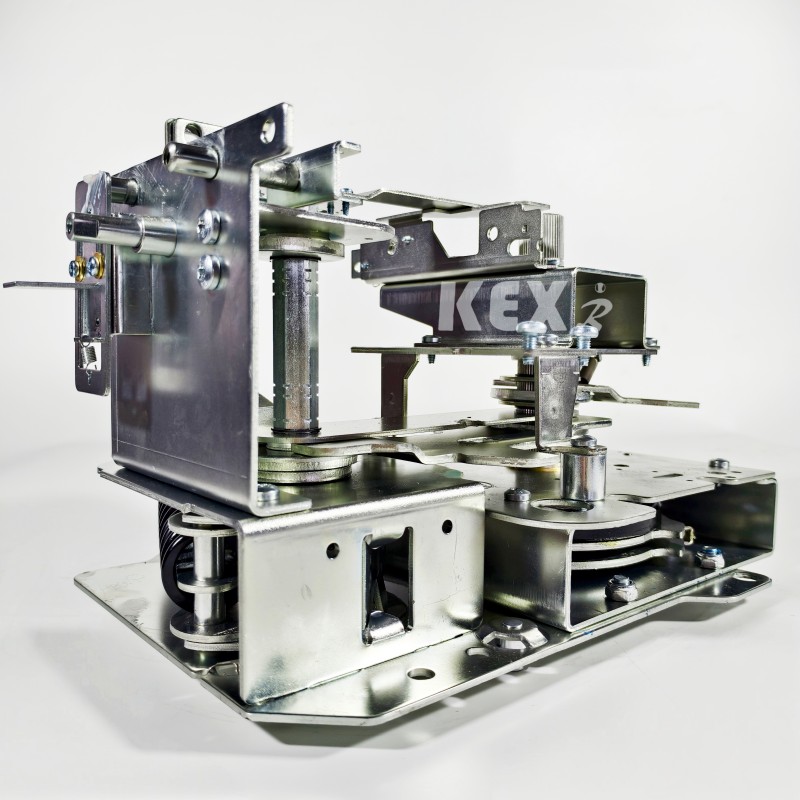

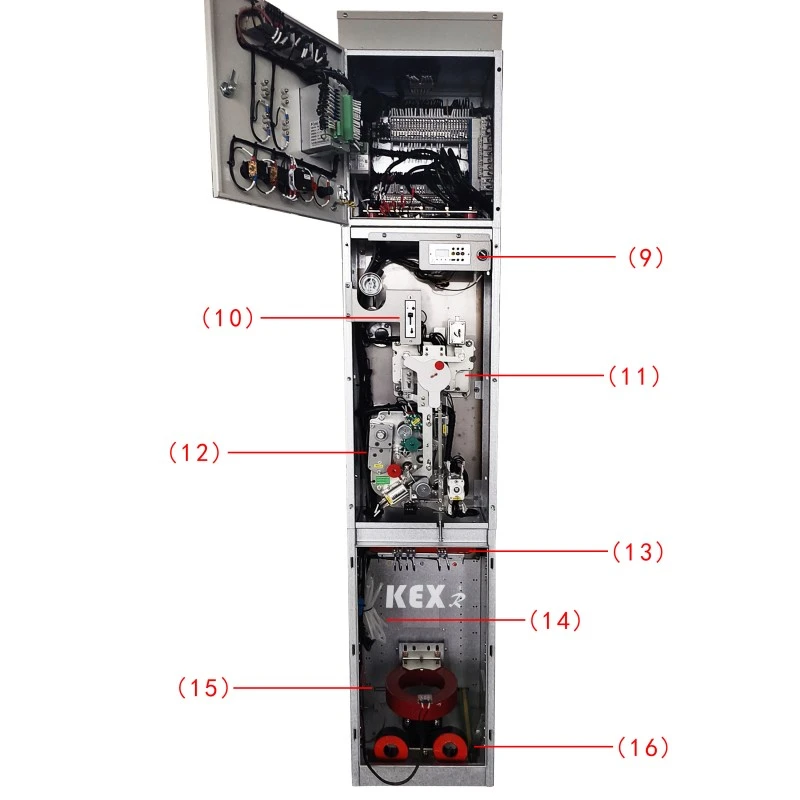

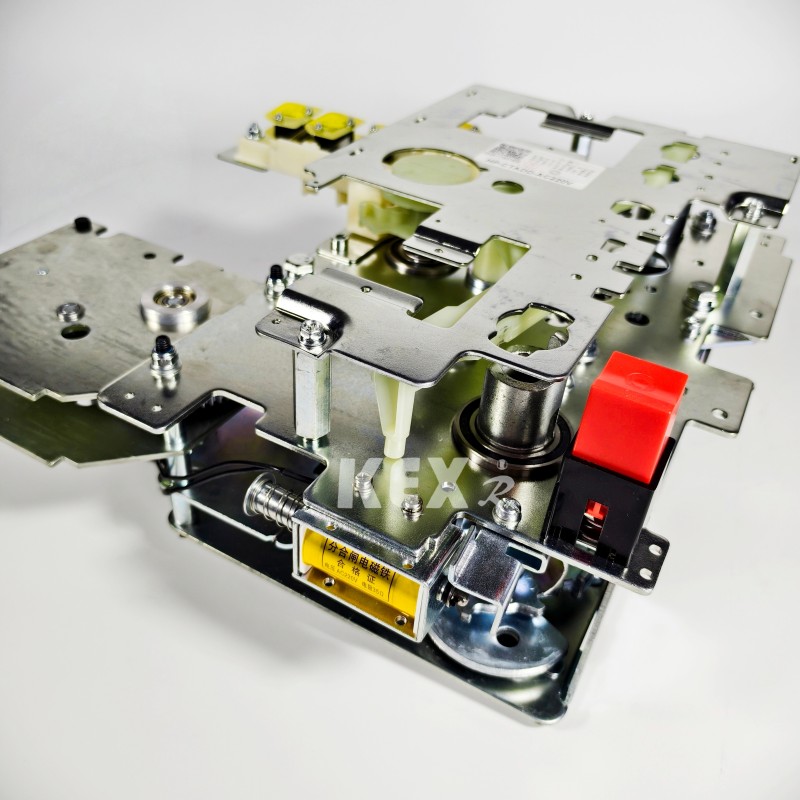

11. మాన్యువల్ ఆపరేటింగ్ మెకానిజం

12.ఎలక్ట్రిక్ ఆపరేటింగ్ మెకానిజం

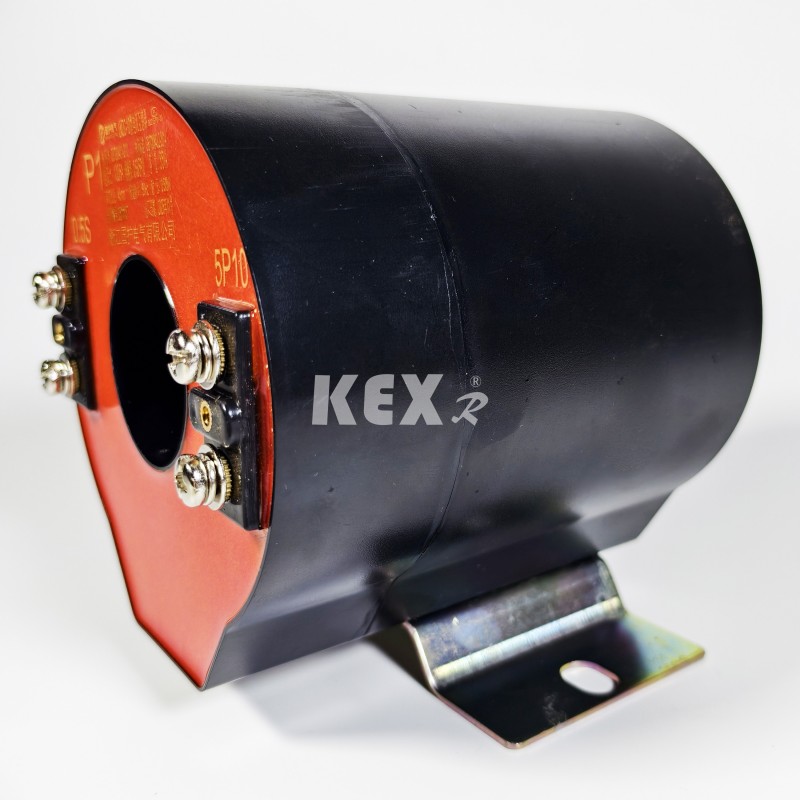

16. CT

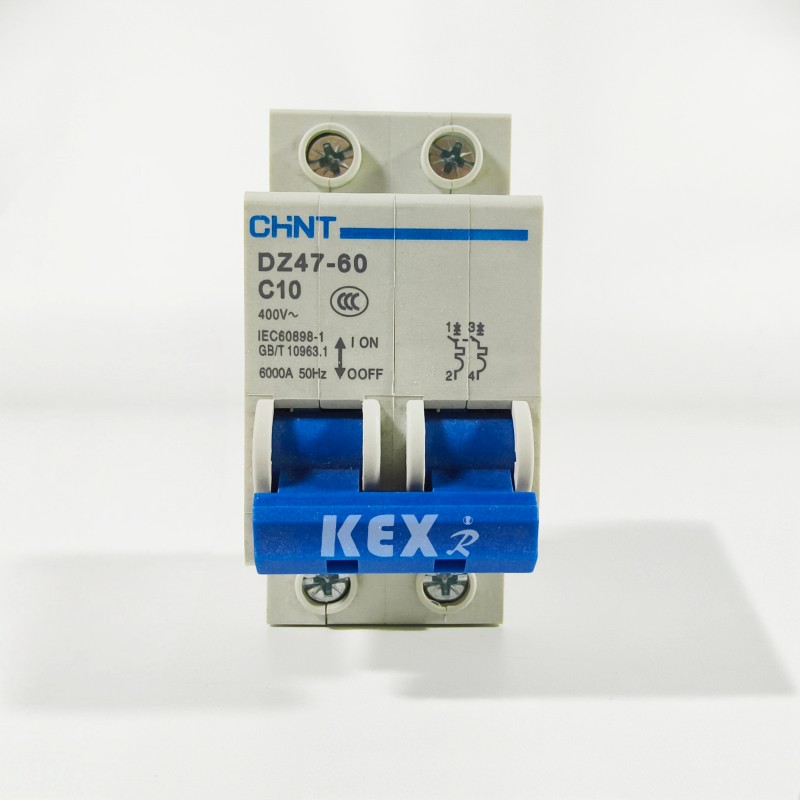

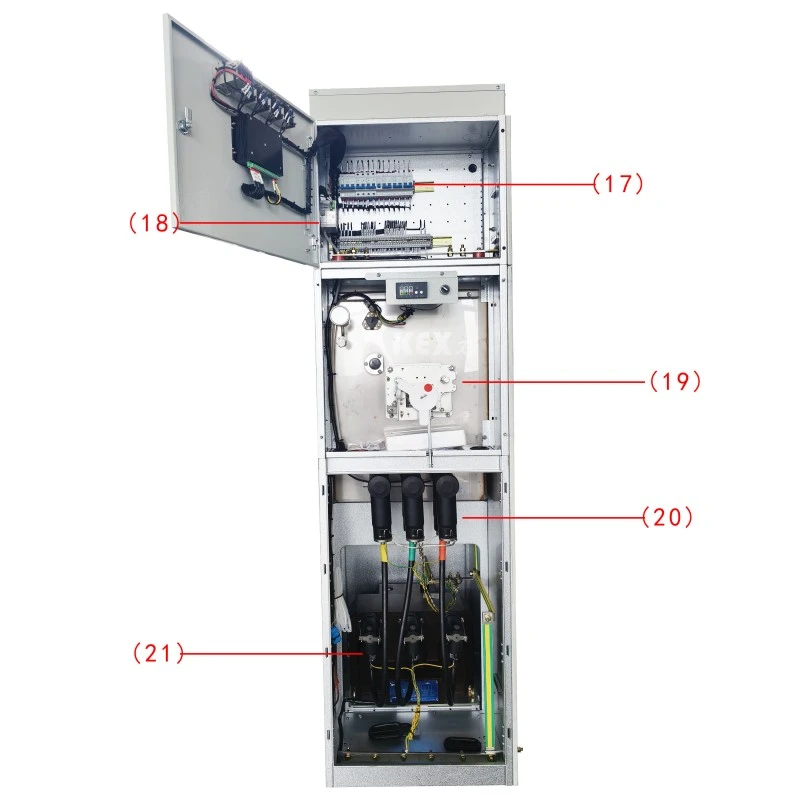

17.MCB

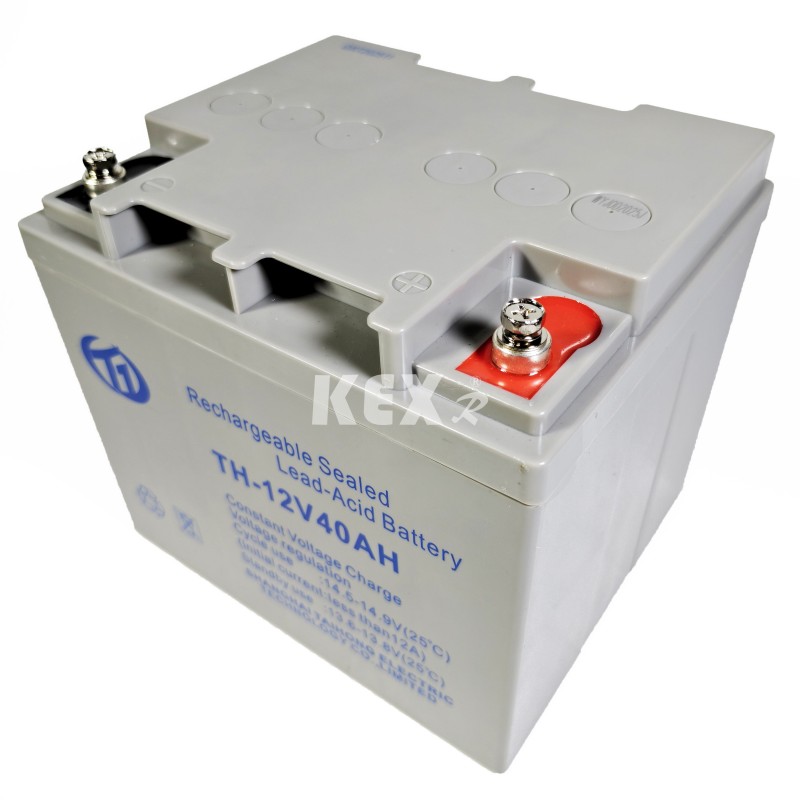

18.storage బ్యాటరీ

20. కేబుల్ ప్లగ్

● ఉపయోగ నిబంధనలు

◆ ఉష్ణోగ్రత:-25~45℃

◆ గరిష్ట రోజువారీ ఉష్ణోగ్రత: 35℃

◆ IP డిగ్రీ: చార్జ్డ్ బాడీ సీల్ IP67, స్విచ్ క్యాబినెట్ షెల్ IP4x

◆ఎన్విరాన్‌మెంటల్ ఫ్రెండ్లీ గ్యాస్ ఇన్సులేట్ స్విచ్ గేర్ క్యాబినెట్ చుట్టుపక్కల గాలి స్పష్టంగా తినివేయు మండే వాయువు మరియు నీటి ఆవిరి ద్వారా కలుషితం కాకూడదు.

◆తరచుగా హింసాత్మక ప్రకంపన చోటు లేదు, మరియు కఠినమైన భాగాల క్రింద కఠినమైన డిజైన్ వివిధ అవసరాలకు అనుగుణంగా ఉంటుంది.

● ప్రమాణాలు

KXHB-12 రకం పర్యావరణ అనుకూల గ్యాస్ ఇన్సులేట్ స్విచ్ గేర్ క్యాబినెట్ దిగువ ప్రమాణాలకు అనుగుణంగా ఉంటుంది

◆అధిక-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ కోసం GB/T 1022 ప్రమాణాల యొక్క సాధారణ సాంకేతిక అవసరాలు. ◆ GB/T39063640.5kV AC మెటల్ పరివేష్టిత స్విచ్ గేర్ మరియు నియంత్రణ పరికరాలు.

◆ GB/T1985 హై-వోల్టేజ్ AC ఐసోలేటింగ్ స్విచ్ మరియు గ్రౌండింగ్ స్విచ్

◆ GB/T38043.6-40.5kV AC హై-వోల్టేజ్ లోడ్ స్విచ్

◆ GB/T1984 హై-వోల్టేజ్ AC సర్క్యూట్ బ్రేకర్

◆ GB/T4208 షెల్ రక్షణ స్థాయి IP కోడ్

◆ GB/T7354 పాక్షిక ఉత్సర్గ కొలత

◆ GB/T311.1 ఇన్సులేషన్ కోఆర్డినేషన్ పార్ట్ 1: నిర్వచనం, సూత్రాలు మరియు నియమాలు

●పర్యావరణ అనుకూల గ్యాస్ ఇన్సులేట్ స్విచ్ గేర్ క్యాబినెట్ యొక్క సాంకేతిక పారామితి పట్టిక

◆ సర్క్యూట్ బ్రేకర్ క్యాబినెట్

◆లోడ్ స్విచ్ క్యాబినెట్

● క్యాబినెట్ కాన్ఫిగరేషన్ పథకం

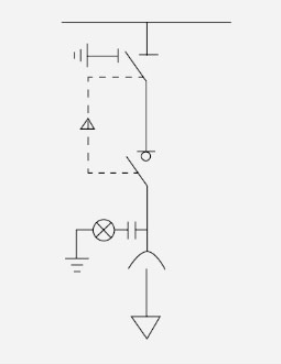

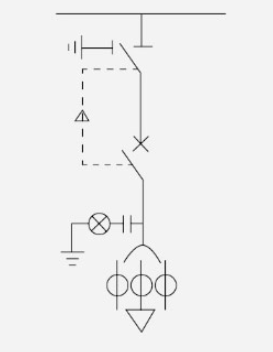

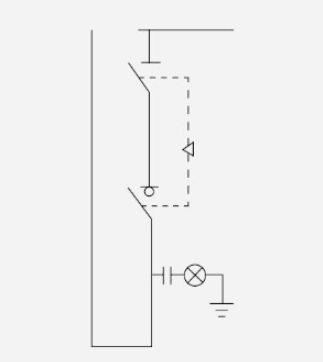

○ పథకం 1

CL650mm

◆ప్రాథమిక ఉపకరణాలు

▶ లోడ్ స్విచ్

▶రెండు-స్టేషన్ ఐసోలేటింగ్ స్విచ్

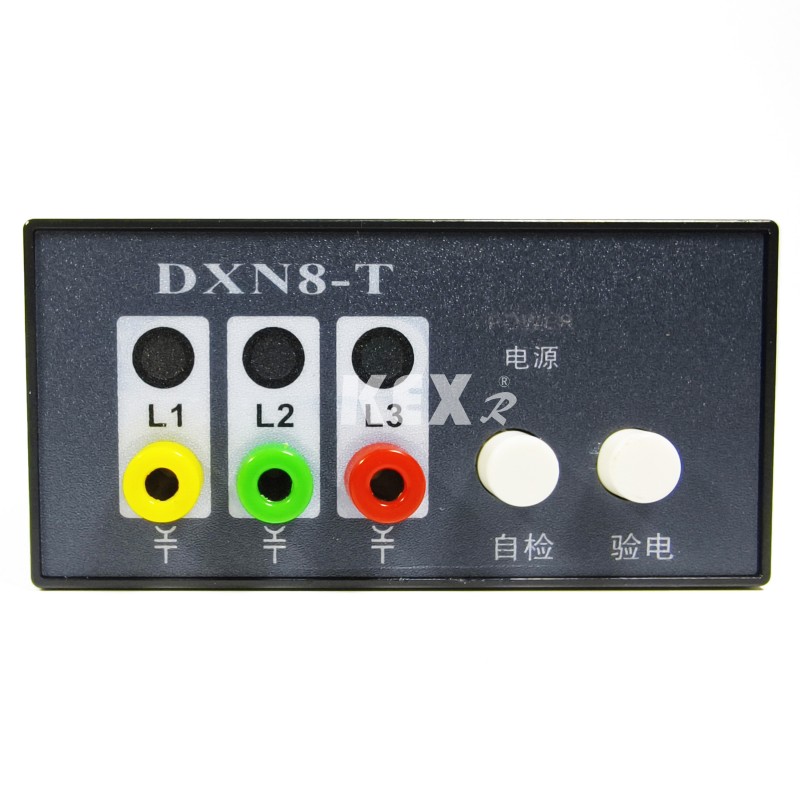

▶ప్రత్యక్ష ప్రదర్శన మీటర్

▶ప్రామాణిక బస్బార్

▶ఆపరేషన్ హ్యాండిల్

▶బస్బార్‌ను సంప్రదించండి

◇ ఐచ్ఛిక ఉపకరణాలు

▶ఎలక్ట్రిక్ ఆపరేటింగ్ మెకానిజం

▶డిజిటల్ ప్రదర్శన పరికరం

▶DC విద్యుత్ సరఫరా విద్యుదయస్కాంత లాక్ పాయింటర్ పరికరం

▶మూడు ఇన్ టూ మెకానికల్ ఇంటర్‌లాకింగ్

▶అరెస్టర్ తక్కువ వోల్టేజ్ చాంబర్ యొక్క ఆన్-లైన్ పర్యవేక్షణ

▶డిజిటల్ ప్రదర్శన పరికరం

▶ నిష్క్రియ రక్షణ

▶ఎలివేటింగ్ సీటు

▶రెక్టిఫైయర్ మాడ్యూల్

▶తక్కువ వోల్టేజ్ చాంబర్

▶ఒక మెకానికల్ ఇంటర్‌లాక్ లైట్నింగ్ అరెస్టర్‌లో రెండు

▶DC విద్యుత్ సరఫరా (12h-24Ah) పాయింటర్ పరికరం విద్యుదయస్కాంత లాక్ ఎలివేటింగ్ సీటు

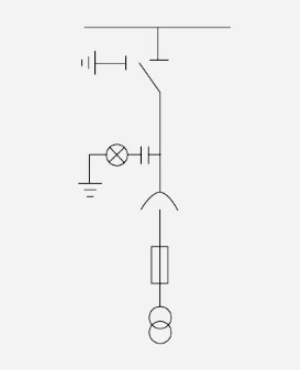

PTC500mm

◆ప్రాథమిక ఉపకరణాలు

▶ లోడ్ స్విచ్

▶మూడు-స్టేషన్ డిస్‌కనెక్టర్ లైవ్ డిస్‌ప్లే స్టాండర్డ్ బస్ ఆపరేటింగ్

▶ హ్యాండిల్ వోల్టేజ్ ట్రాన్స్‌ఫార్మర్

▶PT ఫ్యూజ్డ్ ట్యూబ్

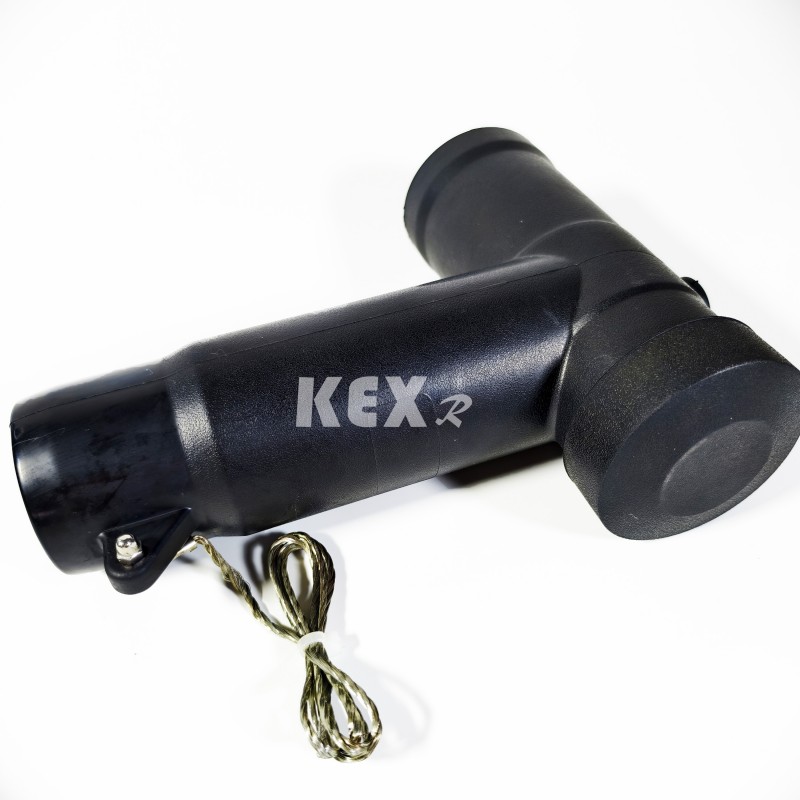

▶ఎల్బో కేబుల్ ప్లగ్ (కేబుల్‌తో సహా)

◇ ఐచ్ఛిక ఉపకరణాలు

▶ఎలక్ట్రిక్ ఆపరేటింగ్ మెకానిజం

▶డిజిటల్ ప్రదర్శన పరికరం

▶DC విద్యుత్ సరఫరా విద్యుదయస్కాంత లాక్ పాయింటర్ పరికరం

▶అరెస్టర్ యొక్క రెండు మెకానికల్ ఇంటర్‌లాకింగ్ ఆన్‌లైన్ పర్యవేక్షణలో మూడు

▶తక్కువ వోల్టేజ్ చాంబర్

▶డిజిటల్ ప్రదర్శన పరికరం

▶ నిష్క్రియ రక్షణ

▶ఎలివేట్ సీట్ రెక్టిఫైయర్ మాడ్యూల్

▶తక్కువ వోల్టేజ్ చాంబర్

▶ఒక మెకానికల్ ఇంటర్‌లాక్ పాత్రలో రెండు

▶DC విద్యుత్ సరఫరా (12h-24Ah) పాయింటర్ పరికరం విద్యుదయస్కాంత లాక్

▶ఎలివేటింగ్ సీటు

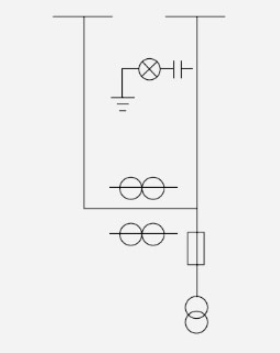

PTi500mm

◆ప్రాథమిక ఉపకరణాలు

▶మూడు-స్టేషన్ ఐసోలేటింగ్ స్విచ్

▶ఛార్జ్డ్ డిస్ప్లే

▶ప్రామాణిక బస్సు

▶ఆపరేటింగ్ హ్యాండిల్

▶వోల్టేజ్ ట్రాన్స్ఫార్మర్

▶PT ఫ్యూజ్డ్ ట్యూబ్

▶ఎల్బో కేబుల్ ప్లగ్ (కేబుల్‌తో సహా)

◇ ఐచ్ఛిక ఉపకరణాలు

▶ఎలక్ట్రిక్ ఆపరేటింగ్ మెకానిజం

▶డిజిటల్ ప్రదర్శన పరికరం

▶DC విద్యుత్ సరఫరా విద్యుదయస్కాంత లాక్ పాయింటర్ పరికరం

▶మూడు ఇన్ టూ మెకానికల్ ఇంటర్‌లాకింగ్

▶అరెస్టర్ యొక్క ఆన్-లైన్ పర్యవేక్షణ

▶తక్కువ వోల్టేజ్ చాంబర్

▶డిజిటల్ ప్రదర్శన పరికరం

▶ నిష్క్రియ రక్షణ

▶ఎలివేటింగ్ సీటు

▶రెక్టిఫైయర్ మాడ్యూల్

▶తక్కువ వోల్టేజ్ చాంబర్

▶ఒక మెకానికల్ ఇంటర్‌లాక్ అరెస్టర్‌లో ఇద్దరు

▶DC విద్యుత్ సరఫరా (12h-24Ah) పాయింటర్ పరికరం విద్యుదయస్కాంత లాక్

▶ఎలివేటింగ్ సీటు

PT 500mm

◆ప్రాథమిక ఉపకరణాలు

▶ఛార్జ్డ్ డిస్ప్లే

▶ప్రామాణిక బస్సు

▶వోల్టేజ్ ట్రాన్స్ఫార్మర్

▶PT ఫ్యూజ్డ్ ట్యూబ్

▶ఎల్బో కేబుల్ ప్లగ్ (కేబుల్‌తో సహా)

◇ ఐచ్ఛిక ఉపకరణాలు

▶ఎలక్ట్రిక్ ఆపరేటింగ్ మెకానిజం

▶డిజిటల్ ప్రదర్శన పరికరం

▶DC విద్యుత్ సరఫరా విద్యుదయస్కాంత లాక్ పాయింటర్ పరికరం

▶మూడు ఇన్ టూ మెకానికల్ ఇంటర్‌లాకింగ్

▶అరెస్టర్ యొక్క ఆన్-లైన్ పర్యవేక్షణ

▶తక్కువ వోల్టేజ్ చాంబర్

▶డిజిటల్ ప్రదర్శన పరికరం

▶ నిష్క్రియ రక్షణ

▶ఎలివేటింగ్ సీటు

▶రెక్టిఫైయర్ మాడ్యూల్

▶తక్కువ వోల్టేజ్ చాంబర్

▶ఒక మెకానికల్ ఇంటర్‌లాక్ అరెస్టర్‌లో ఇద్దరు

▶DC విద్యుత్ సరఫరా (12h-24Ah) పాయింటర్ పరికరం విద్యుదయస్కాంత లాక్

▶ఎలివేటింగ్ సీటు

PTS500

◆ప్రాథమిక ఉపకరణాలు

▶వోల్టేజ్ ట్రాన్స్ఫార్మర్

▶PT ఫ్యూజ్డ్ ట్యూబ్

▶ఎల్బో కేబుల్ ప్లగ్ (కేబుల్‌తో సహా)

◇ ఐచ్ఛిక ఉపకరణాలు

▶మెరుపు అరెస్టర్

▶అరెస్టర్ యొక్క ఆన్-లైన్ పర్యవేక్షణ

▶DC విద్యుత్ సరఫరా (12h-24Ah)

▶తక్కువ వోల్టేజ్ ఛాంబర్ పాయింటర్ పరికరం

▶డిజిటల్ డిస్ప్లే పరికరం విద్యుదయస్కాంత లాక్

▶ఎలివేటింగ్ సీటు

M 650mm

◆ప్రాథమిక ఉపకరణాలు

▶ఛార్జ్డ్ డిస్ప్లే

▶పొడవైన మరియు చిన్న బస్సు

▶బస్సు బదిలీ

▶వోల్టేజ్ ట్రాన్స్ఫార్మర్

▶PT ఫ్యూజ్డ్ ట్యూబ్ డోసింగ్ ట్యాంక్

▶వోల్టేజ్ ట్రాన్స్ఫార్మర్

◇ ఐచ్ఛిక ఉపకరణాలు

▶తక్కువ వోల్టేజ్ ఛాంబర్ పాయింటర్ పరికరం

▶డిజిటల్ డిస్ప్లే పరికరం విద్యుదయస్కాంత లాక్

▶ఎలివేటింగ్ సీటు

▶ఉష్ణోగ్రత మరియు తేమ నియంత్రిక

గమనిక: PTకి ముందు పాజిటివ్ ఐసోలేటింగ్ స్విచ్ జోడించబడితే, క్యాబినెట్ యొక్క వెడల్పు 1000mmకి మార్చబడాలి మరియు ఇతర కొలతలు మారవు.

○ పథకం 2

సి 420 మి.మీ

◆ప్రాథమిక ఉపకరణాలు

▶మూడు-స్టేషన్ ఐసోలేటింగ్ స్విచ్

▶ఛార్జ్డ్ డిస్ప్లే

▶ప్రామాణిక బస్సు

▶ఆపరేటింగ్ హ్యాండిల్

▶ లోడ్ స్విచ్

◇ ఐచ్ఛిక ఉపకరణాలు

▶ఎలక్ట్రిక్ ఆపరేటింగ్ మెకానిజం మెరుపు అరెస్టర్

▶సమగ్ర బీమా

▶డిజిటల్ ప్రదర్శన పరికరం

▶DC విద్యుత్ సరఫరా విద్యుదయస్కాంత లాక్

▶జీరో సీక్వెన్స్ ట్రాన్స్‌ఫార్మర్

▶ఫాల్ట్ ఇండికేటర్ (ఉష్ణోగ్రత కొలతతో) పాయింటర్ పరికరం ▶అరెస్టర్ యొక్క ఆన్-లైన్ పర్యవేక్షణ

▶ నిష్క్రియ రక్షణ

▶ఎలివేటింగ్ సీటు

▶రెక్టిఫైయర్ మాడ్యూల్

▶త్రూ-కోర్ కరెంట్ ట్రాన్స్‌ఫార్మర్

▶ తప్పు సూచిక EKL-4

▶తక్కువ వోల్టేజ్ చాంబర్

▶ఒక మెకానికల్ ఇంటర్‌లాక్‌లో రెండు

▶ఇన్‌కమింగ్ లైన్ గ్రౌండింగ్ లాకింగ్ పరికరం

▶మూడు ఇన్ టూ మెకానికల్ ఇంటర్‌లాకింగ్

▶కేబుల్ ఉపకరణాలు

V 420mm

◆ప్రాథమిక ఉపకరణాలు

▶3 స్థానం డిస్‌కనెక్టర్

▶ఛార్జ్డ్ డిస్ప్లే

▶ప్రామాణిక బస్‌బార్

▶ఆపరేషన్ హ్యాండిల్

▶సర్క్యూట్ బ్రేకర్

▶CT

◇ ఐచ్ఛిక ఉపకరణాలు

▶ఎలక్ట్రిక్ ఆపరేటింగ్ మెకానిజం

▶డాడ్జ్ పరికరం

▶సమగ్ర బీమా

▶డిజిటల్ ప్రదర్శన పరికరం

▶DC విద్యుత్ సరఫరా విద్యుదయస్కాంత లాక్

▶జీరో సీక్వెన్స్ ట్రాన్స్‌ఫార్మర్

▶ తప్పు సూచిక (ఉష్ణోగ్రత కొలతతో) పాయింటర్ పరికరం

▶అరెస్టర్ యొక్క ఆన్-లైన్ పర్యవేక్షణ

▶ నిష్క్రియ రక్షణ

▶ఎలివేటింగ్ సీటు

▶రెక్టిఫైయర్ మాడ్యూల్

▶త్రూ-కోర్ కరెంట్ ట్రాన్స్‌ఫార్మర్

▶ఫాల్ట్ ఇండికేటర్ EKL-4 తక్కువ వోల్టేజ్ చాంబర్

▶ఒక మెకానికల్ ఇంటర్‌లాక్‌లో రెండు

▶ఇన్‌కమింగ్ లైన్ గ్రౌండింగ్ లాకింగ్ పరికరం

▶మూడు ఇన్ టూ మెకానికల్ ఇంటర్‌లాకింగ్

▶కేబుల్ ఉపకరణాలు

V 650mm

◆ప్రాథమిక ఉపకరణాలు

▶రెండు-స్టేషన్ ఐసోలేటింగ్ స్విచ్

▶ఛార్జ్డ్ డిస్ప్లే

▶ప్రామాణిక బస్సు

▶ ఆపరేటింగ్ హ్యాండిల్ సర్క్యూట్ బ్రేకర్

▶ప్రస్తుత ట్రాన్స్‌ఫార్మర్

▶ కనెక్ట్ బస్సు

◇ ఐచ్ఛిక ఉపకరణాలు

▶ఎలక్ట్రిక్ ఆపరేటింగ్ మెకానిజం

▶సమగ్ర బీమా

▶తక్కువ వోల్టేజ్ చాంబర్

▶ఒక మెకానికల్ ఇంటర్‌లాక్‌లో రెండు

▶మూడు ఇన్ టూ మెకానికల్ ఇంటర్‌లాకింగ్

▶DC విద్యుత్ సరఫరా పాయింటర్ పరికరం

▶డిజిటల్ ప్రదర్శన పరికరం

▶ఎలివేటింగ్ సీటు

▶పాసివ్ ప్రొటెక్షన్ రెక్టిఫైయర్ మాడ్యూల్

▶విద్యుదయస్కాంత లాక్

○ పథకం 3

DI 420mm

◆ప్రాథమిక ఉపకరణాలు

▶ఛార్జ్డ్ డిస్ప్లే

▶ప్రామాణిక బస్‌బార్

◇ ఐచ్ఛిక ఉపకరణాలు

▶కేబుల్ యాక్సెసరీస్ అరెస్టర్

▶అరెస్టర్ యొక్క ఆన్-లైన్ పర్యవేక్షణ

▶ఫాల్ట్ ఇండికేటర్ EKL-4 తప్పు సూచిక (ఉష్ణోగ్రత కొలతతో) ▶విద్యుదయస్కాంత లాక్

▶ఎలివేటింగ్ సీటు

DI 420mm

◆ప్రాథమిక ఉపకరణాలు

▶ఛార్జ్డ్ డిస్ప్లే

▶ప్రామాణిక బస్‌బార్

▶ఆపరేషన్ హ్యాండిల్

▶2 స్థానం డిస్‌కనెక్టర్

◇ ఐచ్ఛిక ఉపకరణాలు

▶తక్కువ వోల్టేజ్ చాంబర్

▶ఒక మెకానికల్ ఇంటర్‌లాక్‌లో రెండు

▶మూడు ఇన్ టూ మెకానికల్ ఇంటర్‌లాకింగ్

▶విద్యుదయస్కాంత లాక్ ట్రైనింగ్ సీటు

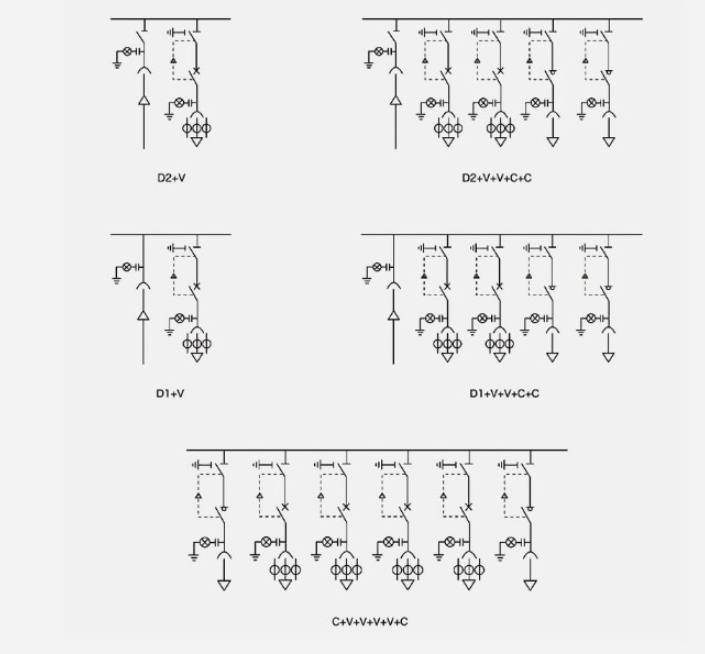

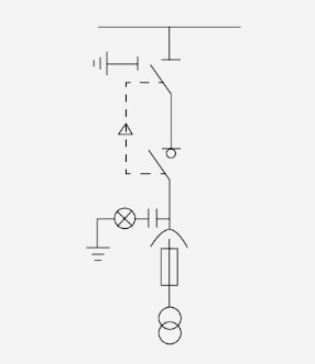

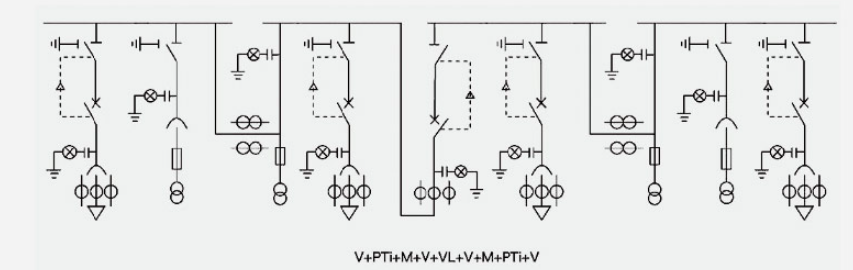

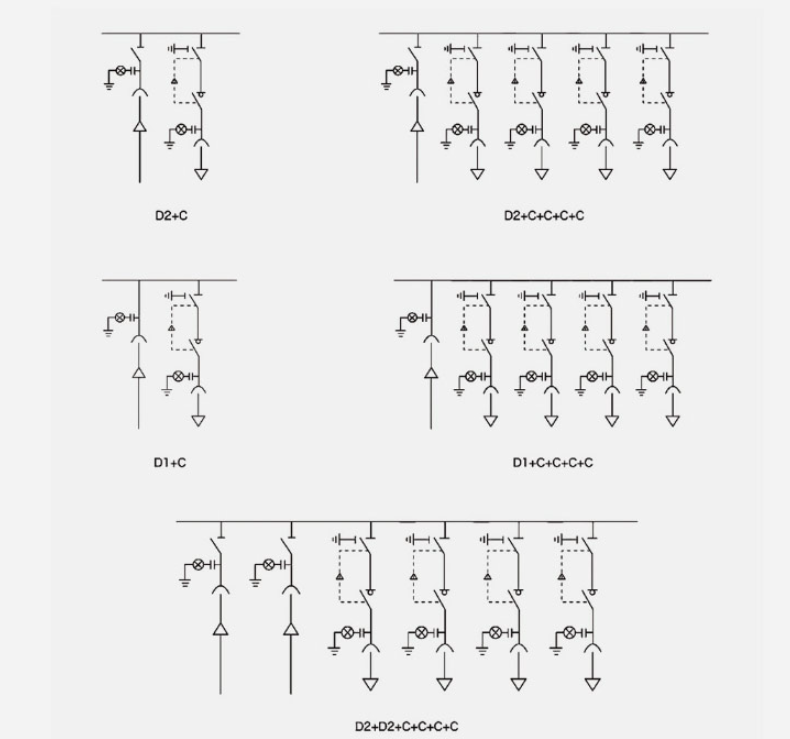

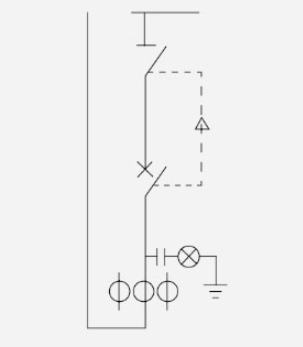

●సాధారణ పథకం కలయిక 1

గమనిక: పైన పేర్కొన్న సాధారణ కలయిక సూచన పథకం వినియోగదారుల అవసరాలకు అనుగుణంగా వివిధ మార్గాల్లో కలపబడుతుంది.

సాధారణ పథకం కలయిక 2

గమనిక: పైన పేర్కొన్న సాధారణ కలయిక సూచన పథకం వినియోగదారుల అవసరాలకు అనుగుణంగా వివిధ మార్గాల్లో కలపబడుతుంది.

ATS విభజన పథకం

● ఆపరేటింగ్ సూచనలను మార్చండి

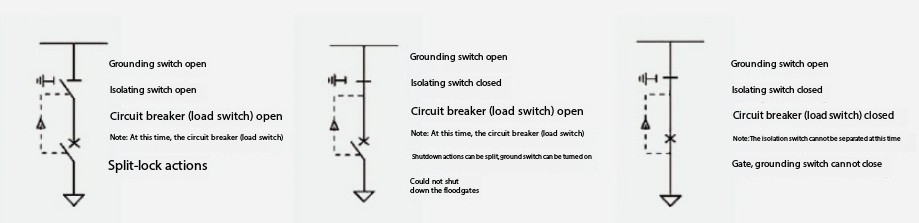

స్థానం, స్థితి మరియు ఇంటర్‌లాక్‌ని మార్చండి

ఆపరేషన్ దశలు:

పవర్ ట్రాన్స్‌మిషన్: సర్క్యూట్ బ్రేకర్ (లోడ్ స్విచ్)తో ఎగువ మరియు దిగువ తలుపులను వేలాడదీయండి (మూసివేయండి) → ఐసోలేటింగ్ స్విచ్‌తో గ్రౌండింగ్ స్విచ్ → పవర్ ట్రాన్స్‌మిషన్‌తో సర్క్యూట్ బ్రేకర్ (లోడ్ స్విచ్) పూర్తయింది.

పవర్ కట్: బ్రేకర్ (లోడ్ స్విచ్) → డిస్‌కనెక్టర్ → ఎర్తింగ్ స్విచ్ → బ్రేకర్ (లోడ్ స్విచ్) అన్‌లోడ్ చేయబడింది (ఓపెన్ చేయబడింది) మరియు డోర్ బ్లాక్ అవుట్ చేయబడింది.

● ఇన్‌స్టాలేషన్ సూచనలు

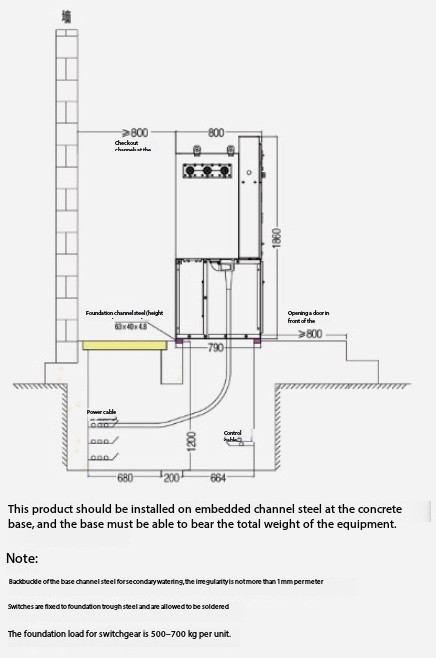

◆పునాది మరియు మొత్తం కొలతలు

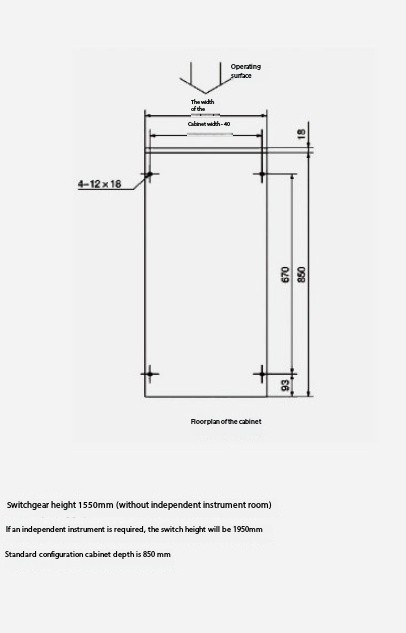

◆క్యాబినెట్ మరియు మొత్తం ఇన్‌స్టాలేషన్ కొలతలు
