మాడ్యులర్ రింగ్ మెయిన్ యూనిట్

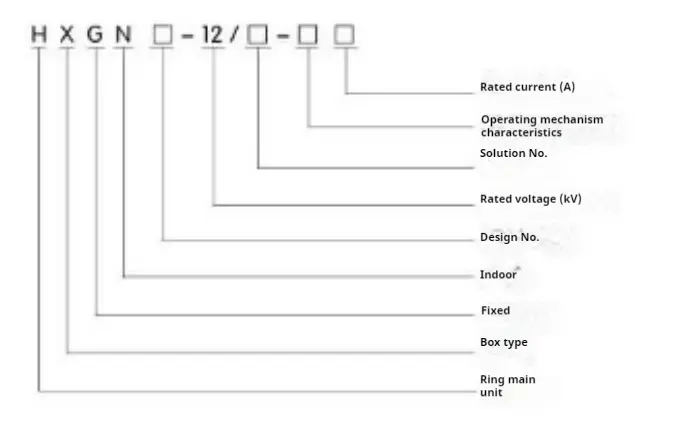

○ మోడల్ అర్థం

H HXGH-12 రకం మాడ్యులర్ రింగ్ మెయిన్ యూనిట్ యొక్క ప్రధాన ఉపయోగాలు మరియు అప్లికేషన్ స్కోప్

మాడ్యులర్ రింగ్ మెయిన్ యూనిట్ 50Hz సింగిల్ బస్ విభాగంతో 3.6-12KV మూడు-దశల ప్రత్యామ్నాయ కరెంట్ యొక్క ఇండోర్ పూర్తి సెట్లకు అనుకూలంగా ఉంటుంది, ఇది విద్యుత్ శక్తిని స్వీకరించడానికి మరియు పంపిణీ చేయడానికి ఉపయోగించబడుతుంది మరియు సర్క్యూట్‌ను నియంత్రించడం, రక్షించడం మరియు పర్యవేక్షించడం వంటి విధులను కలిగి ఉంటుంది. దీనిని వివిధ రకాల విద్యుత్ ప్లాంట్లు, సబ్‌స్టేషన్లు, పారిశ్రామిక మరియు మైనింగ్ సంస్థలు, ఎత్తైన భవనాలు మరియు ఇతర ప్రదేశాలకు వర్తించవచ్చు మరియు స్విచింగ్ స్టేషన్లలో ఉపయోగించాల్సిన రింగ్ నెట్‌వర్క్ క్యాబినెట్లతో కూడా కలపవచ్చు.

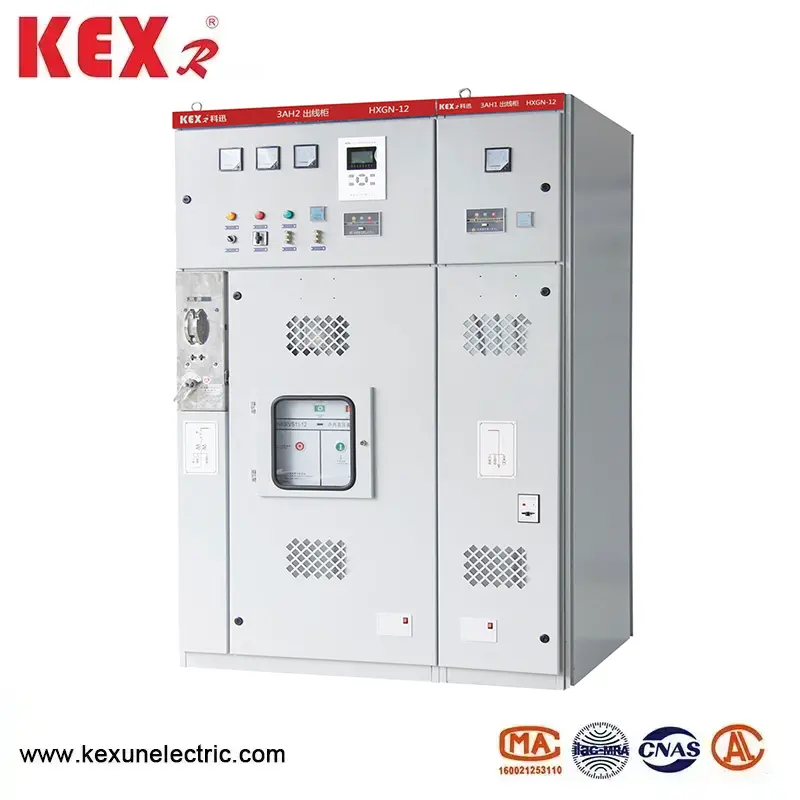

H HXGH-12 రకం మాడ్యులర్ రింగ్ మెయిన్ యూనిట్ యొక్క ప్రధాన నిర్మాణం మరియు లక్షణాలు

Mod మాడ్యులర్ రింగ్ మెయిన్ యూనిట్ అధిక-నాణ్యత కోణ కోణ ఉక్కుతో వెల్డింగ్ చేయబడింది.

Circ సర్క్యూట్ బ్రేకర్ గది క్యాబినెట్ యొక్క మధ్య (దిగువ) భాగంలో ఉంది, ఇది సంస్థాపన, డీబగ్గింగ్ మరియు నిర్వహణకు అనుకూలంగా ఉంటుంది. ప్రమాణం ZN63AIVS1-12) సర్క్యూట్ బ్రేకర్‌తో అమర్చబడి ఉంటుంది మరియు వ్యక్తిగత భద్రతను నిర్ధారించడానికి పీడన విడుదల ఛానెల్ ఉంది.

Bus ప్రధాన బస్సును ఛార్జ్ చేసినప్పుడు నిర్వహణ కోసం సర్క్యూట్ బ్రేకర్ గదిలోకి సురక్షితంగా ప్రవేశించడానికి అధునాతన మరియు నమ్మదగిన రోటరీ డిస్కనెక్టర్ ఉపయోగించవచ్చు. అధునాతన మరియు నమ్మదగిన రోటరీ డిస్కనెక్టర్ ప్రధాన బస్సు విద్యుదీకరించబడినప్పుడు నిర్వహణ కోసం సర్క్యూట్ బ్రేకర్ గదిలోకి సురక్షితంగా ప్రవేశించవచ్చు.

Mod మాడ్యులర్ రింగ్ మెయిన్ యూనిట్ యొక్క రక్షణ స్థాయి IP2X.

The నమ్మదగిన మరియు పూర్తిగా ఫంక్షనల్ తప్పనిసరి మెకానికల్ లాకింగ్ పరికరంతో అమర్చబడి ఉంటుంది, ఇది "ఐదు జాగ్రత్తలు" యొక్క అవసరాలను తీర్చగలదు.

The అపరాధ గ్రౌండింగ్ వ్యవస్థను కలిగి ఉండండి.

The తలుపు పరిశీలన విండోతో అమర్చబడి ఉంటుంది, ఇది క్యాబినెట్‌లోని భాగాల పని స్థితిని స్పష్టంగా గమనించవచ్చు.

▶ ఆపరేటింగ్ మెకానిజం XGN66-12 కన్నా నమ్మదగిన యాంత్రిక లాక్ ద్వారా లాక్ చేయబడింది.

Inst ఇన్కమింగ్ మరియు అవుట్గోయింగ్ కేబుల్స్ క్యాబినెట్ దిగువ ముందు కంటే తక్కువగా ఉంటాయి, ఇది వినియోగదారులకు కనెక్ట్ అవ్వడానికి అనుకూలంగా ఉంటుంది.

H HXGH-12 రకం మాడ్యులర్ రింగ్ మెయిన్ యూనిట్ యొక్క పర్యావరణ పరిస్థితులను ఉపయోగించడం

1. పరిసర ఉష్ణోగ్రత యొక్క ఎగువ పరిమితి +40 ℃ మరియు తక్కువ పరిమితి -10 ℃;

2. మాడ్యులర్ రింగ్ మెయిన్ యూనిట్ యొక్క ఎత్తు 1000 మీ కంటే తక్కువగా ఉండాలి;

3. గాలి సాపేక్ష ఆర్ద్రత యొక్క రోజువారీ సగటు విలువ 95%కంటే ఎక్కువ కాదు, మరియు నెలవారీ సగటు విలువ 90%కంటే ఎక్కువ కాదు; నీటి ఆవిరి యొక్క రోజువారీ సగటు విలువ 2.2x10-3mpa కంటే ఎక్కువ కాదు, మరియు నెలవారీ సగటు విలువ 1.8x10-3mpa;

H HXGN యొక్క ప్రధాన సాంకేతిక పరామితి □ -12 రకం మాడ్యులర్ రింగ్ మెయిన్ యూనిట్
