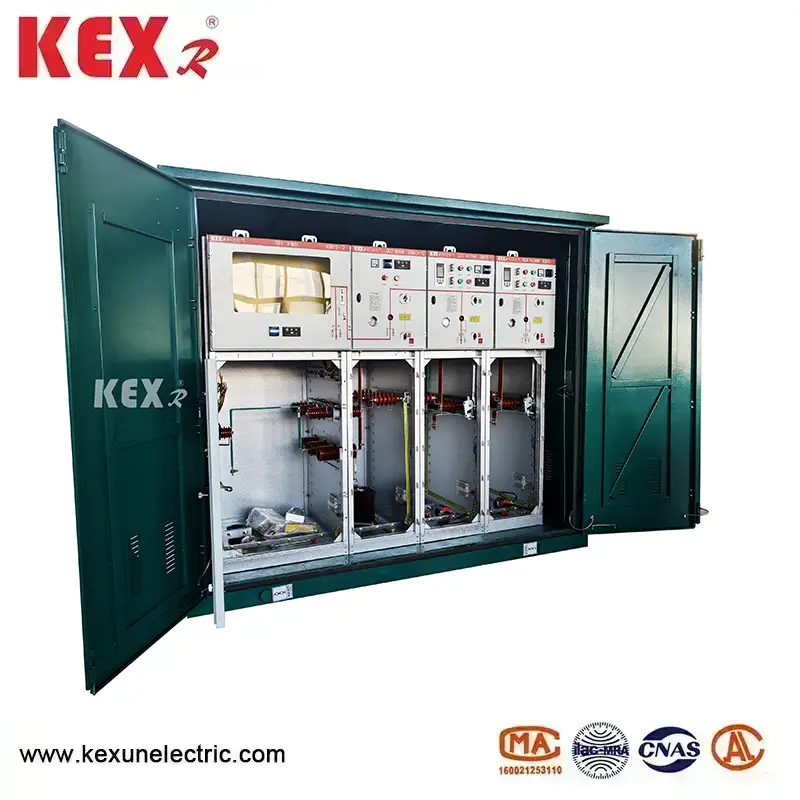

SF6 రింగ్ ప్రధాన యూనిట్ క్యాబినెట్

XGN15-12 రకం SF6 రింగ్ మెయిన్ యూనిట్ క్యాబినెట్ చైనీస్ ఫ్యాక్టరీ Kexun Electric Co.,Ltd ద్వారా ఉత్పత్తి చేయబడిన ప్రత్యేకత, AC 50HZ మరియు 12kV పవర్ సిస్టమ్‌లకు అనుకూలంగా ఉంటుంది, పారిశ్రామిక మరియు పౌర కేబుల్ రింగ్ నెట్‌వర్క్‌లు మరియు విద్యుత్ సరఫరా టెర్మినల్ ప్రాజెక్ట్‌లలో, ముఖ్యంగా పట్టణ నివాస ప్రాంతాలు, చిన్న ద్వితీయ షాపింగ్ మినిట్‌లు, పారిశ్రామిక మరియు విమానాశ్రయాలు, చిన్న సెకండరీ షాపింగ్ మినిట్‌లు. సబ్‌వేలు, పవన విద్యుత్ ఉత్పత్తి, ఆసుపత్రులు, స్టేడియాలు, రైల్వేలు, సొరంగాలు మరియు ఇతర ప్రదేశాలు.
మోడల్: XGN15-12
బ్రాండ్: KEXR

విచారణ పంపండి

ఉత్పత్తి వివరణ

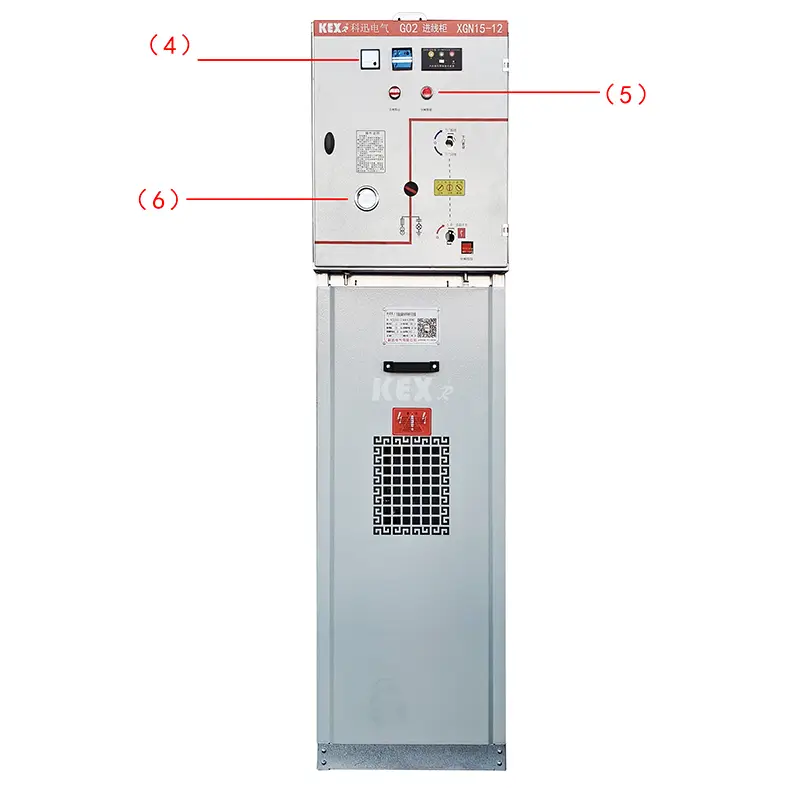

●భాగాలు

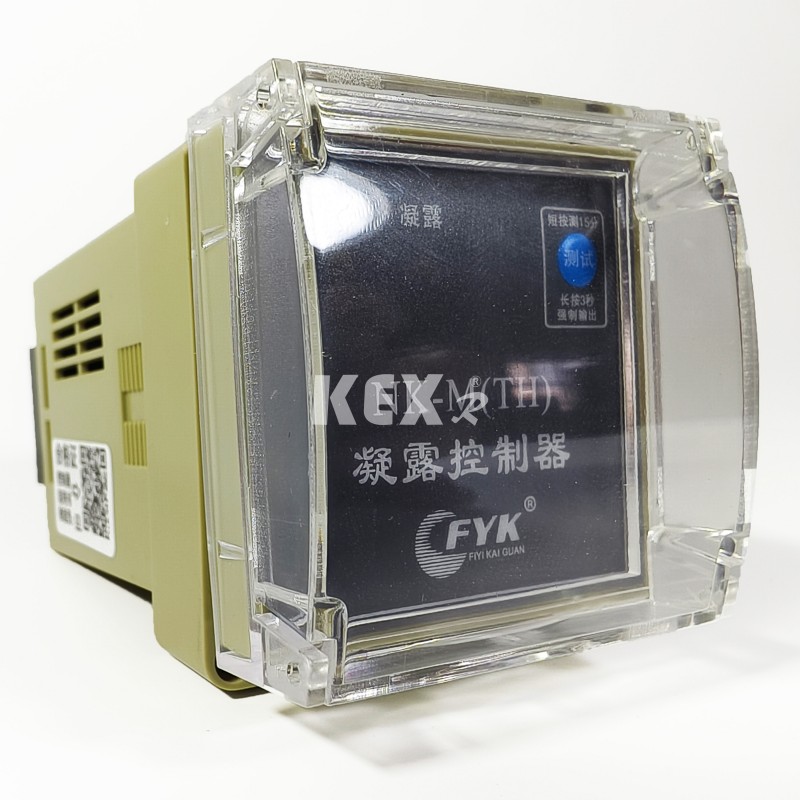

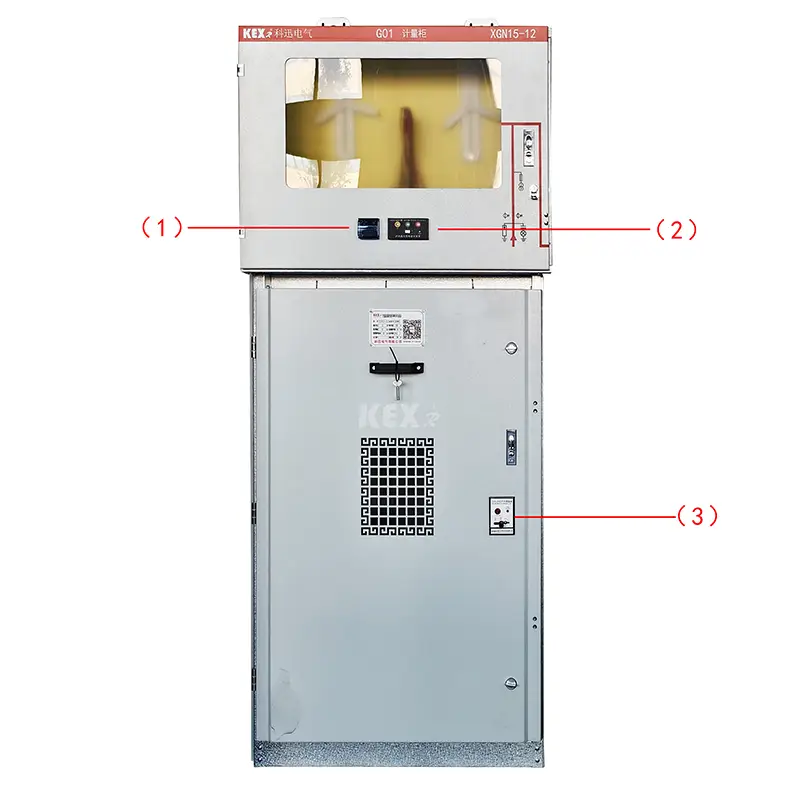

1. .కండెన్సేషన్ కంట్రోలర్

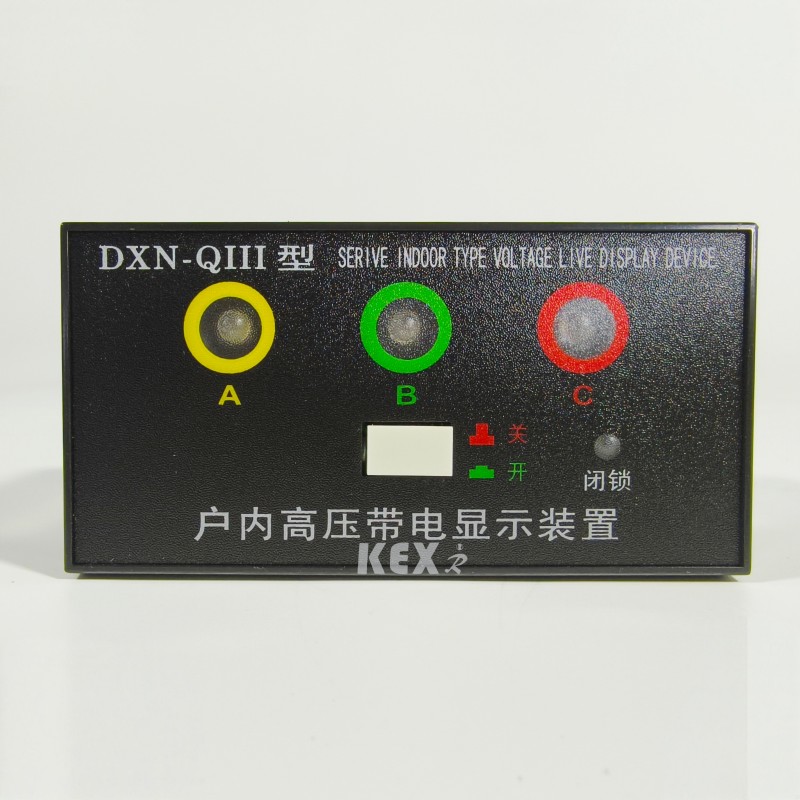

2.ఛార్జ్డ్ డిస్ప్లే

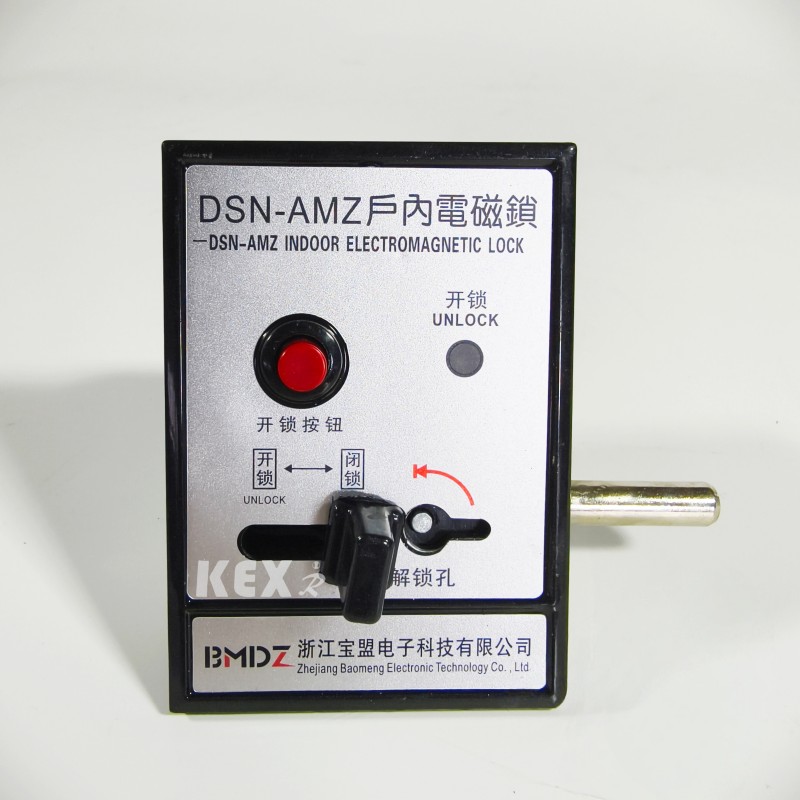

3.ఇండోర్ విద్యుదయస్కాంత లాక్

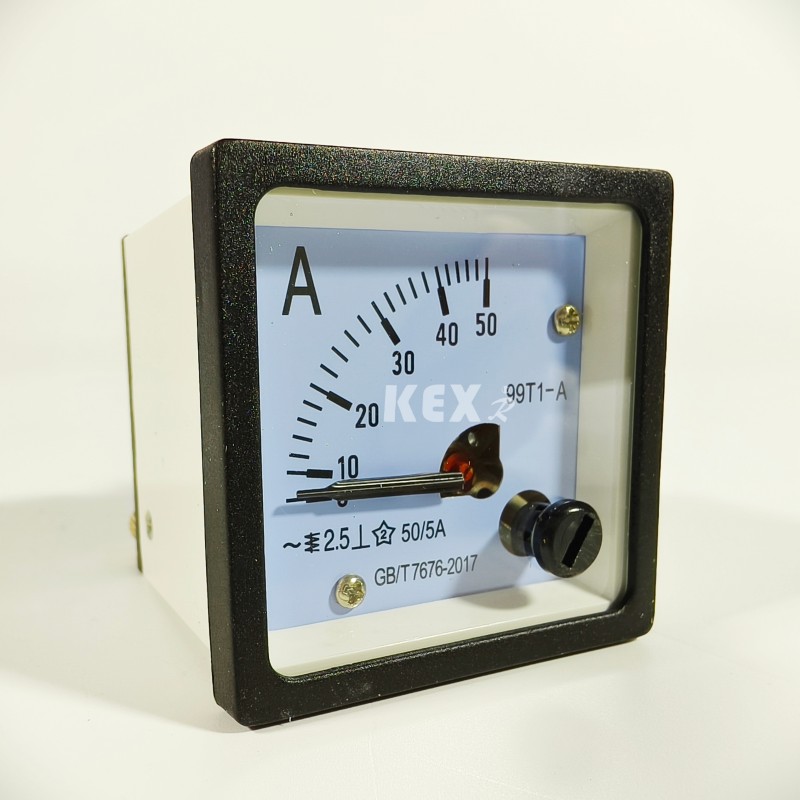

4. అమ్మేటర్

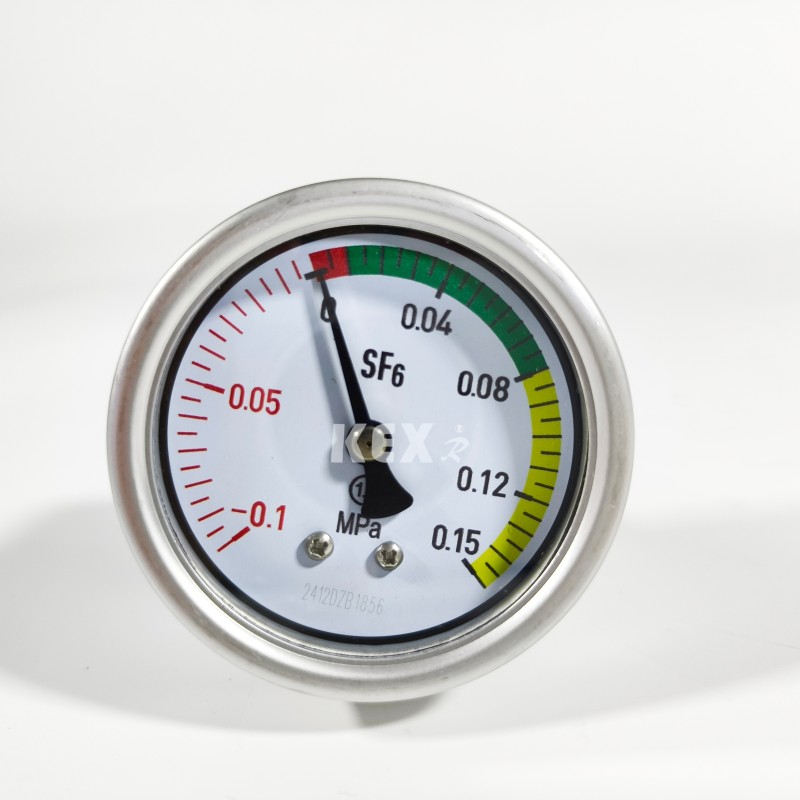

6.బారోమీటర్

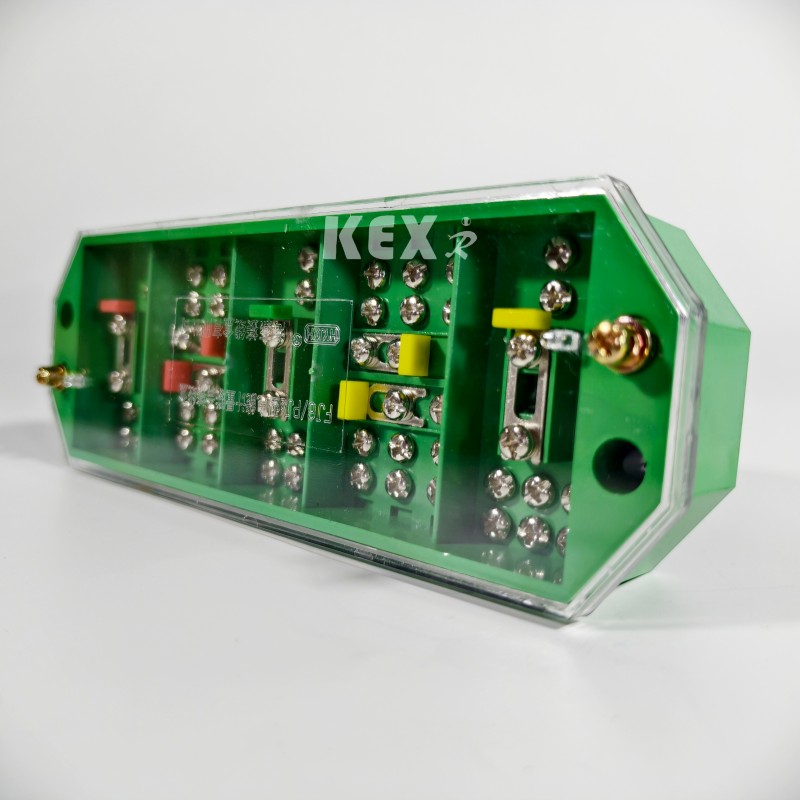

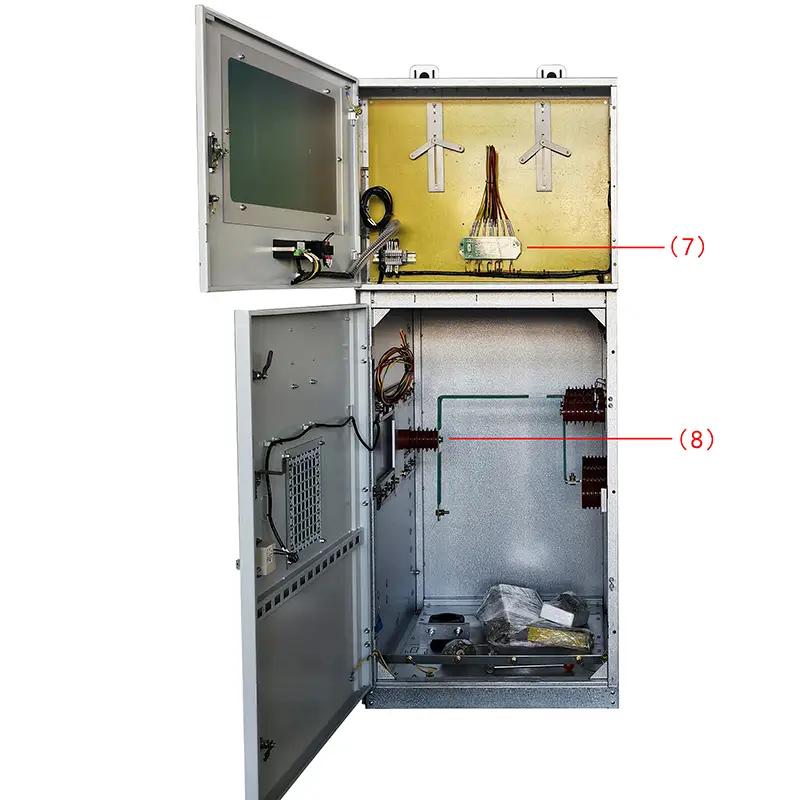

7. 3 ఫేజ్ 3 వైర్ ఎలక్ట్రికల్ కనెక్టర్

8.ట్రాన్స్మిటర్

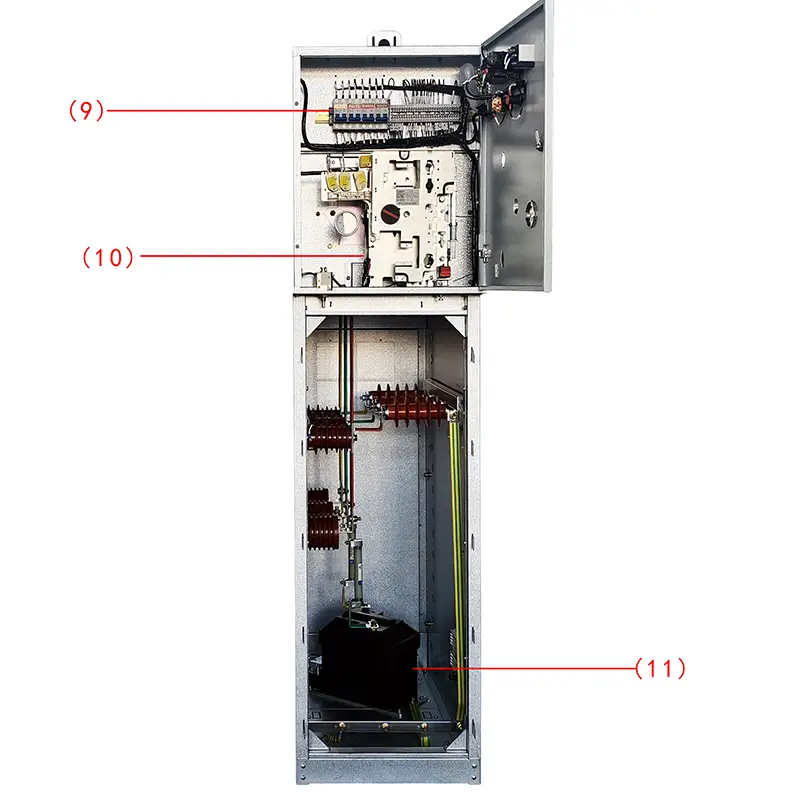

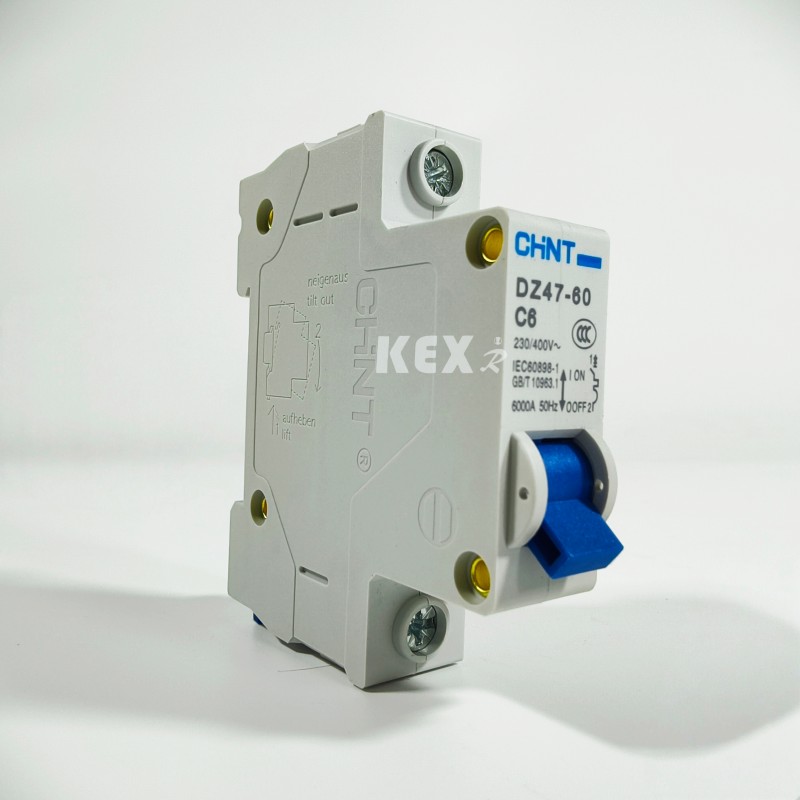

9. Mcb

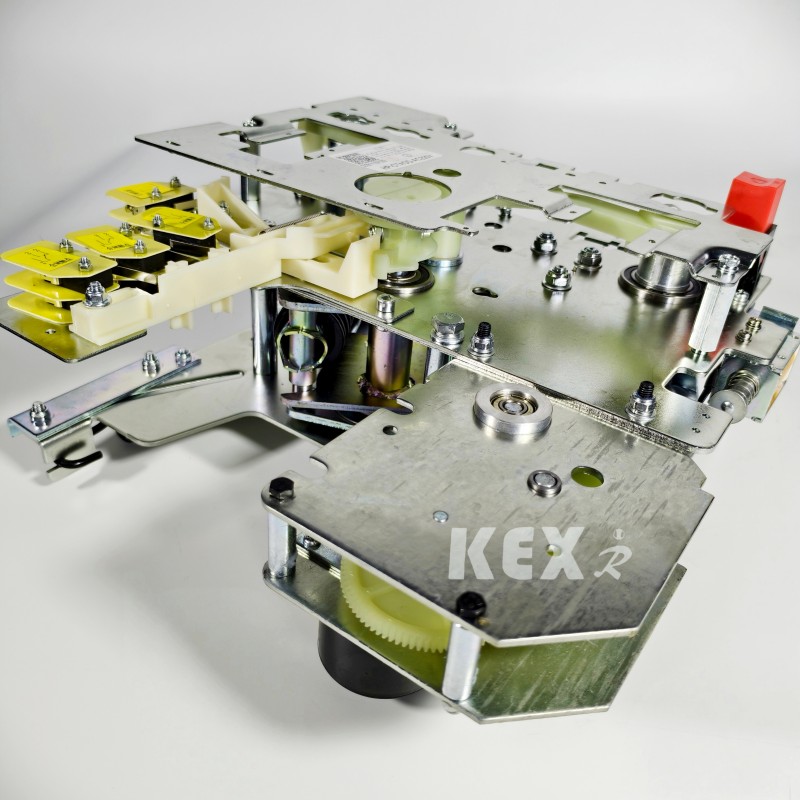

10. ఆపరేటింగ్ మెకానిజం

11.VT

● షరతులను ఉపయోగించడం

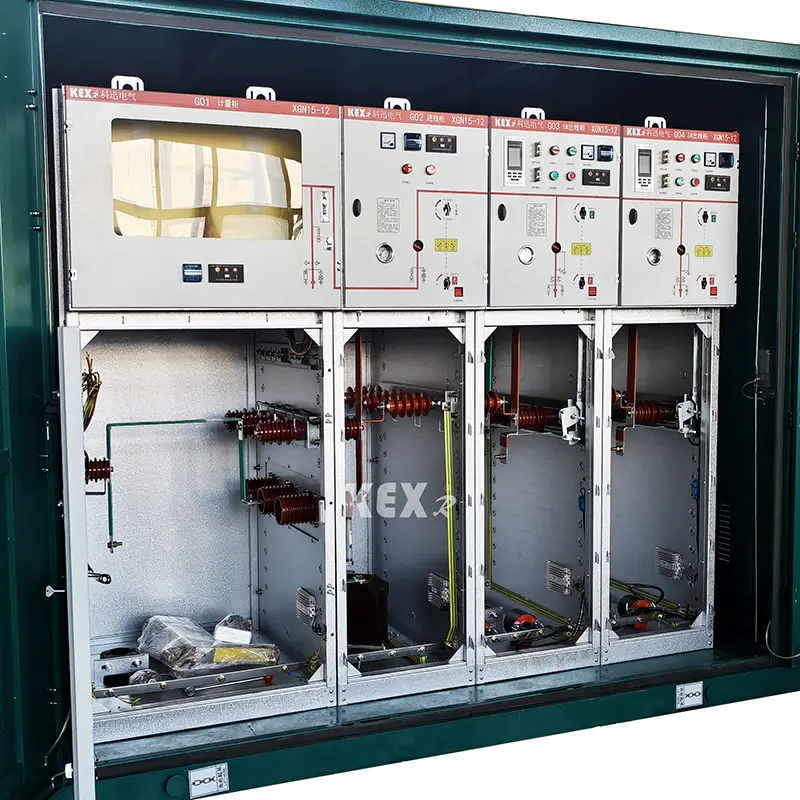

XGN15-12 రకం మాడ్యులర్ SF6 రింగ్ మెయిన్ యూనిట్ క్యాబినెట్ అనేది సల్ఫర్ హెక్సాఫ్లోరైడ్ స్విచ్‌తో కూడిన కొత్త తరం కాంపాక్ట్ మరియు విస్తరించదగిన మెటల్ ఎన్‌క్లోజ్డ్ స్విచ్‌గేర్, ఇది మొత్తం క్యాబినెట్‌కు మెయిన్ స్విచ్ మరియు ఎయిర్ ఇన్సులేషన్. ఇది సాధారణ నిర్మాణం, సౌకర్యవంతమైన ఆపరేషన్, విశ్వసనీయ ఇంటర్‌లాక్ మరియు అనుకూలమైన ఇన్‌స్టాలేషన్ యొక్క లక్షణాలను కలిగి ఉంది మరియు వివిధ అప్లికేషన్‌లు మరియు విభిన్న వినియోగదారు అవసరాలకు సంతృప్తికరమైన సాంకేతిక పరిష్కారాలను అందించగలదు. ఇది సెన్సింగ్ టెక్నాలజీని మరియు సరికొత్త ప్రొటెక్టివ్ రిలేతో పాటు అధునాతన సాంకేతిక పనితీరును మరియు లైట్ మరియు ఫ్లెక్సిబుల్ అసెంబ్లీ స్కీమ్‌ను స్వీకరిస్తుంది, ఇది మార్కెట్ యొక్క మారుతున్న అవసరాలను పూర్తిగా తీర్చగలదు.

XGN15-12 SF6 రింగ్ మెయిన్ యూనిట్ క్యాబినెట్ యొక్క ప్రధాన స్విచ్‌లు వరుసగా FLN36 మరియు FLN48ని స్వీకరిస్తాయి, SF6 లోడ్ స్విచ్‌లు మరియు ABB ఒరిజినల్ SFG, మరియు ABB ఒరిజినల్ VD4/S, HD4/S సర్క్యూట్ బ్రేకర్లు మరియు VS1 సర్క్యూట్ బ్రేకర్‌లను కూడా వినియోగదారుల అవసరాలకు అనుగుణంగా అమర్చవచ్చు.

● పని వాతావరణం

◆ ఎత్తు≤1000మీ

◆పరిసర ఉష్ణోగ్రత -25~40℃

◆సగటు రోజువారీ సాపేక్ష ఆర్ద్రత 95% మించదు; సగటు నెలవారీ సాపేక్ష ఆర్ద్రత 90% మించదు;

◆ భూకంప సామర్థ్యం: 8 డిగ్రీలు;

◆ హింసాత్మక కంపనం మరియు ప్రభావం లేదు, మరియు అగ్ని, రసాయన తుప్పు మరియు పేలుడు ప్రమాదాలు ఉన్న ప్రదేశాలు.

● ప్రమాణాలు

XGN15-12 మాడ్యులర్ SF6 రింగ్ మెయిన్ యూనిట్ క్యాబినెట్ దిగువ ప్రమాణాలకు అనుగుణంగా ఉంటుంది

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●XGN15-12 రకం మాడ్యులర్ SF6 రింగ్ మెయిన్ యూనిట్ క్యాబినెట్ యొక్క సాంకేతిక పరామితి పట్టిక

అంశం		యూనిట్	డేటా
రేట్ చేయబడిన వోల్టేజ్		కె.వి	12
రేట్ చేయబడిన మెరుపు ప్రేరణ వోల్టేజీని తట్టుకుంటుంది	ప్రత్యామ్నాయ మరియు నేల	కె.వి	75
రేట్ చేయబడిన మెరుపు ప్రేరణ వోల్టేజీని తట్టుకుంటుంది	బ్రేక్	కె.వి	85
1నిమి పవర్ వోల్టేజీని తట్టుకుంటుంది	ప్రత్యామ్నాయ మరియు నేల	కె.వి	42
1నిమి పవర్ వోల్టేజీని తట్టుకుంటుంది	బ్రేక్	కె.వి	48
రేట్ చేయబడిన ఫ్రీక్వెన్సీ	ప్రధాన బస్సు	Hz	50
రేట్ చేయబడిన ఫ్రీక్వెన్సీ	బ్రాంచ్ బస్సు	Hz	60
రేట్ చేయబడిన కరెంట్	ప్రధాన సర్క్యూట్	A	630
రేట్ చేయబడిన కరెంట్	గ్రౌండింగ్ సర్క్యూట్	A	630
రేట్ చేయబడిన స్వల్పకాలిక తట్టుకునే కరెంట్		KA	20/3సె
రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది		KA	20/2సె
బదిలీ కరెంట్		A	1700
IP డిగ్రీ			IP2X
లోడ్ స్విచ్ యాంత్రిక జీవితం		సమయం	2000
గ్రౌండ్ స్విచ్ యాంత్రిక జీవితం		సమయం	2000
లోడ్ స్విచ్ క్యాబినెట్	వెడల్పు	మి.మీ	375,500,750
	లోతు	మి.మీ	917,940,980
	ఎత్తు	మి.మీ	1635,1885
తక్కువ వోల్టేజ్ గది	ఎత్తు	మి.మీ	350,450
బ్రేకర్ క్యాబినెట్	వెడల్పు	మి.మీ	750
	లోతు	మి.మీ	917,940,980
	ఎత్తు	మి.మీ	1885

● XGN15-12 రకం మాడ్యులర్ SF6 రింగ్ ప్రధాన యూనిట్ క్యాబినెట్ నిర్మాణం

◆బస్బార్ గది: లోడ్ స్విచ్

స్విచ్ గదిలో మూడు-స్టేషన్ లోడ్ స్విచ్ వ్యవస్థాపించబడింది. లోడ్ స్విచ్ యొక్క షెల్ ఎపోక్సీ రెసిన్‌తో తయారు చేయబడింది మరియు సల్ఫర్ హెక్సాఫ్లోరైడ్ (SF6)తో నింపబడి ఉంటుంది, గ్యాస్ ఒక ఇన్సులేటింగ్ మాధ్యమం, మరియు కస్టమర్ యొక్క అవసరాలకు అనుగుణంగా S6Fని స్విచ్ రూమ్‌లో ఇన్‌స్టాల్ చేయవచ్చు. గ్యాస్ సాంద్రత మీటర్ లేదా అలారం పరిచయంతో గ్యాస్ సాంద్రత మీటర్.

◆కేబుల్ గది: ఆపరేటింగ్ మెకానిజం, ఇంటర్‌లాకింగ్ మెకానిజం మరియు తక్కువ వోల్టేజ్ కంట్రోల్ రూమ్.

లోడ్ స్విచ్ క్యాబినెట్‌లో పుష్కలమైన కేబుల్ గది ఉంది, ఇది ప్రధానంగా కేబుల్ కనెక్షన్ కోసం ఉపయోగించబడుతుంది, తద్వారా సింగిల్-కోర్ లేదా త్రీ-కోర్ కేబుల్‌లను సాధారణ అన్‌షీల్డ్ కేబుల్ హెడ్‌ల ద్వారా కనెక్ట్ చేయవచ్చు మరియు అదే సమయంలో, మెరుపు అరెస్టర్, కరెంట్ ట్రాన్స్‌ఫార్మర్, లోయర్ గ్రౌండింగ్ స్విచ్ మరియు ఇతర ఎలిమెంట్‌లను తగినంత స్థలంలో ఇన్‌స్టాల్ చేయవచ్చు. ప్రామాణిక డిజైన్ ప్రకారం, అల్మరా తలుపు పరిశీలన విండో మరియు భద్రతా ఇంటర్‌లాక్ పరికరాన్ని కలిగి ఉంది మరియు కేబుల్ గది యొక్క దిగువ ప్లేట్ సీలింగ్ కవర్ మరియు తగిన పరిమాణంలో మద్దతు ఫ్రేమ్‌తో కేబుల్ బిగింపుతో అమర్చబడి ఉంటుంది. కేబుల్ ఇన్‌స్టాలేషన్‌ను సులభతరం చేయడానికి కేబుల్ గది యొక్క దిగువ ప్లేట్ మరియు ముందు తలుపు ఫ్రేమ్‌ను తీసివేయవచ్చు.

◆ పిసికి కలుపు విధానం, ఇంటర్‌లాకింగ్ మెకానిజం మరియు అల్ప పీడన నియంత్రణ గది

ఇంటర్‌లాక్‌తో ఉన్న తక్కువ-వోల్టేజ్ చాంబర్ అదే సమయంలో కంట్రోల్ ప్యానెల్ పాత్రను పోషిస్తుంది. తక్కువ-వోల్టేజ్ ఛాంబర్‌లో పొజిషన్ ఇండికేటర్, మెకానికల్ ఇంటర్‌లాక్ మరియు పరికరంతో కూడిన స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం అమర్చబడి ఉంటుంది మరియు సహాయక పరిచయాలు, ట్రిప్పింగ్ కాయిల్, ఎమర్జెన్సీ ట్రిప్పింగ్ మెకానిజం, కెపాసిటివ్ లైవ్ డిస్‌ప్లే, కీ లాక్ మరియు ఎలక్ట్రిక్ ఆపరేటింగ్ డివైజ్‌తో కూడా అమర్చవచ్చు. అదే సమయంలో, తక్కువ-వోల్టేజ్ చాంబర్లో ఖాళీని కూడా కంట్రోల్ సర్క్యూట్, కొలిచే పరికరం మరియు రక్షిత రిలేతో అమర్చవచ్చు. 750mm వెడల్పు గల క్యాబినెట్‌లో రెండు ఒకేలాంటి తక్కువ-వోల్టేజ్ ఛాంబర్‌లు ఉన్నాయి, వీటిని మరిన్ని ఉపకరణాలతో అమర్చవచ్చు. మొత్తం XGN15 స్విచ్ క్యాబినెట్‌ను రెండు భాగాలుగా విభజించవచ్చు, క్యాబినెట్ ఎగువ భాగంలో బస్ రూమ్, లోడ్ స్విచ్, ఆపరేటింగ్ మెకానిజం మరియు తక్కువ-వోల్టేజ్ గది ఉన్నాయి, ఇది దిగువ కేబుల్ గది నుండి వేరు చేయబడింది. అందువలన, ఎగువ యూనిట్లో ఇన్స్టాల్ చేయబడిన పరికరాలు సురక్షితంగా మరియు సౌకర్యవంతంగా భర్తీ చేయబడతాయి మరియు సంస్కరించబడతాయి మరియు మొత్తం ఎగువ యూనిట్ను భర్తీ చేయవచ్చు.

◆ బస్బార్ గది

క్యాబినెట్ ఎగువ భాగంలో బస్బార్ గది ఏర్పాటు చేయబడింది. బస్సు గదిలో, ప్రధాన బస్సులు ఒకదానితో ఒకటి అనుసంధానించబడి, స్విచ్ గేర్ యొక్క మొత్తం వరుసలో నడుస్తాయి.

● XGN15-12 రకం మాడ్యులర్ SF6 రింగ్ మెయిన్ యూనిట్ క్యాబినెట్ యొక్క ప్రాథమిక భాగాలు

▶FLN36 రకం SF6 లోడ్ స్విచ్ విదేశీ సాంకేతికతను పరిచయం చేయడం ద్వారా కంపెనీ కోసం అభివృద్ధి చేయబడింది మరియు ఉత్పత్తి చేయబడింది మరియు దేశీయ విద్యుత్ వ్యవస్థ యొక్క అవసరాలకు అనుగుణంగా, ఇది మూడు పని రాష్ట్రాలను కలిగి ఉంది: మూసివేయడం, తెరవడం మరియు గ్రౌండింగ్ చేయడం

▶లోడ్ స్విచ్ యొక్క డైనమిక్ మరియు స్టాటిక్ కాంటాక్ట్‌లు డై-కాస్టింగ్ ఎపాక్సీ రెసిన్ షెల్‌లో రీన్‌ఫోర్స్డ్ స్ట్రక్చర్‌తో ఉంచబడతాయి, SF6 గ్యాస్ ఆర్క్ ఆర్పివేసే మాధ్యమంగా ఉపయోగించబడుతుంది మరియు గాలి పీడనం 14 బార్. ప్రతి లోడ్ స్విచ్ సీలు చేయబడింది మరియు నిర్వహణ రహితంగా ఉంటుంది మరియు బేరోమీటర్ విడిగా ఎంచుకోవచ్చు. లోడ్ స్విచ్ యొక్క ఇన్‌స్టాలేషన్ పద్ధతి కేబుల్ గది మరియు బస్ గది మధ్య ఉక్కు విభజనను ఉంచడం మరియు ఆపరేషన్ మరియు నిర్వహణ కోసం అత్యంత కఠినమైన భద్రతా అవసరాలను తీర్చడానికి దానిని అడ్డంగా అమర్చడం. లోపల ఆర్సింగ్ జరిగితే, లోడ్ స్విచ్ షెల్ వెనుక నిర్మాణ బలహీనమైన స్థానం ఉంది, అది కొట్టుకుపోతుంది, ఆపై క్యాబినెట్ వెలుపల ఉన్న ఓవర్ ప్రెజర్ ఎయిర్‌ఫ్లో మార్గనిర్దేశం చేయడానికి క్యాబినెట్‌లోని ఆర్క్ డిశ్చార్జ్ వాల్వ్ కొట్టుకుపోతుంది.

▶SF6 లోడ్ స్విచ్ రెండు ఆపరేటింగ్ మెకానిజమ్‌లను కలిగి ఉంది: సింగిల్ స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం (K-టైప్) మరియు డబుల్ స్ప్రింగ్ ఆపరేటింగ్ మెకానిజం (A-టైప్), రిమోట్ ఎలక్ట్రిక్ కంట్రోల్‌ని గ్రహించడానికి పై రెండు రకాల ఆపరేటింగ్ మెకానిజమ్‌లకు ఎలక్ట్రిక్ మెకానిజం జోడించబడుతుంది.

●ఎంచుకోవడానికి పథకాలు

□ ఉదాహరణ పథకం 1

ప్రాథమిక ప్రోగ్రామ్ సంఖ్య	D01
ప్రధాన బస్‌బార్ TMY-3140×8)
XGN15-12 ప్రాథమిక సిస్టమ్ రేఖాచిత్రం
కాన్ఫిగర్ చేయడానికి	ఇన్కమింగ్ క్యాబినెట్
లోడ్ స్విచ్ FLN36-12	1
లోడ్ స్విచ్ FLRN36-12D
ప్రత్యక్ష ప్రదర్శన DXN-T	1
ప్రస్తుత ట్రాన్స్ఫార్మర్ LZBJ9-10
ఒక ఫ్యూజ్ XRNT
వోల్టేజ్ ట్రాన్స్ఫార్మర్ JDZ-10/0.1KV
సర్జ్ అరెస్టర్ HY5WS-17/50	3
ఫ్యూజ్ XRNP-10/□A
కొలిచే పరికరం
రక్షణ మోడ్
సహాయక ఫంక్షన్
ఆపరేషన్ మోడ్	మాన్యువల్ ఆపరేషన్
క్యాబినెట్ W×D×H(mm)	375×1000×1635

◆ప్రామాణిక కాన్ఫిగరేషన్ మరియు లక్షణాలు

▶630A బస్సు

▶లోడ్ స్విచ్:FLN36-12D/T630-20

▶త్రీ-స్టేషన్ లోడ్ స్విచ్ (క్లోజింగ్, ఐసోలేటింగ్, గ్రౌండింగ్) లేదా రెండు-స్టేషన్ స్విచ్ (మూసివేయడం, వేరుచేయడం)

▶విజువల్ విండోస్ స్విచ్ యొక్క ఆపరేటింగ్ ముగింపులో ఇన్స్టాల్ చేయబడ్డాయి.

▶ప్రధాన స్విచ్ మరియు గ్రౌండింగ్ స్విచ్ రెండు వేర్వేరు ఆపరేషన్ రంధ్రాల ద్వారా నిర్వహించబడతాయి మరియు ఒకదానికొకటి స్వీయ-లాకింగ్ ఉంటుంది.

▶లోడ్ స్విచ్ మరియు గ్రౌండింగ్ స్విచ్ యొక్క స్థానం సూచన

▶ కెపాసిటివ్ వోల్టేజ్ సూచికతో శరీరాన్ని మార్చండి

సాంద్రత రిలేతో ▶SF6 గ్యాస్ ప్రెజర్ గేజ్

▶ కేబుల్ గది ముందు ప్యానెల్‌తో గ్రౌండింగ్ స్విచ్ ఇంటర్‌లాకింగ్

◆ ఐచ్ఛిక కాన్ఫిగరేషన్ మరియు లక్షణాలు

▶రిజర్వ్ చేయబడిన బస్సు పొడిగింపు

▶లోడ్ స్విచింగ్ ఆపరేషన్ మోటార్: AC220V/110V DC220V/110V/48V

▶షార్ట్ సర్క్యూట్ మరియు గ్రౌండింగ్ ఫాల్ట్ ఇండికేటర్

▶ మెరుపు రక్షణ పరికరం (పంపిణీ రకం, పవర్ ప్లాంట్ రకం, విడుదల రకం)

▶CT మరియు మీటర్‌ను కొలవడం

▶విద్యుత్ సరఫరా ఆపరేటింగ్ కోసం వోల్టేజ్ ట్రాన్స్ఫార్మర్ PT

▶AC110V/220V లైవ్ గ్రౌండింగ్ ఇన్లెట్ లైన్ మూసివేత (లోయర్ కేబుల్ లైవ్‌లో ఉన్నప్పుడు క్లోజ్డ్ గ్రౌండింగ్ క్లోజర్ యొక్క గ్రౌండింగ్ స్విచ్ మరియు దిగువ గేట్)

▶సహాయక సంప్రదింపు: ప్రధాన స్విచ్ 4NO+4NC గ్రౌండింగ్ స్విచ్ 2NO+2NC

□ఉదాహరణ పథకం 2

ప్రాథమిక ప్రోగ్రామ్ సంఖ్య	D08
ప్రధాన బస్‌బార్ TMY-3140×8)
XGN15-12 ప్రాథమిక సిస్టమ్ రేఖాచిత్రం
కాన్ఫిగర్ చేయడానికి	అవుట్లెట్ క్యాబినెట్
లోడ్ స్విచ్ FLN36-12
లోడ్ స్విచ్ FLRN36-12D	1
DXN-Tని ప్రదర్శించు	1
ప్రస్తుత ట్రాన్స్ఫార్మర్ LZBJ9-10
ఒక ఫ్యూజ్ XRNT	3*XRNTI(A
వోల్టేజ్ ట్రాన్స్ఫార్మర్ JDZ-10/0.1KV
సర్జ్ అరెస్టర్ HY5WS-17/50
ఫ్యూజ్ XRNP-10/□A
కొలిచే పరికరం
రక్షణ మోడ్
సహాయక ఫంక్షన్
ఆపరేషన్ మోడ్	మాన్యువల్ ఆపరేషన్
క్యాబినెట్ W×D×H(mm)	375×1000×1635

◆ ప్రామాణిక కాన్ఫిగరేషన్ మరియు లక్షణాలు·

▶630A ప్రధాన బస్‌బార్

▶లోడ్ స్విచ్:FLN36-12D/T100-50

▶త్రీ-స్టేషన్ లోడ్ స్విచ్ (మూసివేయడం, వేరుచేయడం మరియు గ్రౌండింగ్ చేయడం)

▶త్రీ-స్టేషన్ లోడ్ స్విచ్, ఫ్యూజ్ హెడ్ మరియు ఫ్యూజ్ ఎండ్ గ్రౌండింగ్ స్విచ్

▶యాంత్రిక అనుసంధానం కోసం

▶ఫ్యూజ్ ట్రిప్ ఇండికేషన్ మరియు రిమోట్ సిగ్నల్ ట్రాన్స్మిషన్

▶ స్విచ్ ఆపరేటింగ్ ముగింపులో దృశ్య విండో వ్యవస్థాపించబడింది.

▶లోడ్ స్విచ్ మరియు గ్రౌండింగ్ స్విచ్ యొక్క స్థానం సూచన

▶ కెపాసిటివ్ వోల్టేజ్ సూచికతో శరీరాన్ని మార్చండి

సాంద్రత రిలేతో ▶SF6 గ్యాస్ ప్రెజర్ గేజ్

▶ కేబుల్ గది ముందు ప్యానెల్‌తో గ్రౌండింగ్ స్విచ్ ఇంటర్‌లాకింగ్

◆ ఐచ్ఛిక కాన్ఫిగరేషన్ మరియు లక్షణాలు

▶రిజర్వ్ చేయబడిన బస్సు పొడిగింపు

▶లోడ్ స్విచింగ్ ఆపరేషన్ మోటార్: AC220V/110V DC220V/110V/48V

▶షార్ట్ మరియు గ్రౌండ్డ్ ఫాల్ట్ ఇండికేటర్

▶CT మరియు మీటర్‌ను కొలవడం

▶లాస్ వోల్టేజ్ ట్రిప్ AC220V

▶ఓవర్‌కరెంట్ డిస్‌కనెక్టర్:GL25/5

▶సహాయక పరిచయాలు: ప్రధాన స్విచ్ 4NO+4NC గ్రౌండింగ్ స్విచ్ 2NO+NC

▶ట్రిప్ కాయిల్: AC220V/110V DC220V/110V/48V

▶ఫ్యూజ్ ఫ్యూజ్ (ఫాల్ట్ సిగ్నల్):1NO

సిగ్నల్‌తో ▶ప్రెజర్ గేజ్:1NO

□ఉదాహరణ పథకం 3

ప్రాథమిక ప్రోగ్రామ్ సంఖ్య D07

ప్రధాన బస్‌బార్ TMY-3(40×8)
XGN5-12 ప్రాథమిక సిస్టమ్ రేఖాచిత్రం		K

కాన్ఫిగర్ చేయడానికి	మీటరింగ్ క్యాబినెట్
లోడ్ స్విచ్ FLN36-12
లోడ్ స్విచ్ FLRN36-12D
DXN-Tని ప్రదర్శించు	1
ప్రస్తుత ట్రాన్స్ఫార్మర్ LZBJ9-10	2
ఫ్యూజ్ XRNT□A
వోల్టేజ్ ట్రాన్స్ఫార్మర్ JDZ-10/0.1KkV	2
సర్జ్ అరెస్టర్ HY5WS-17/50
ఫ్యూజ్ XRNP-10/□A	3
కొలిచే పరికరం
式రక్షణ మోడ్
సహాయక ఫంక్షన్
ఆపరేషన్ మోడ్
క్యాబినెట్ W×D×H(mm)	750×1000×1635

◆ప్రామాణిక కాన్ఫిగరేషన్ మరియు లక్షణాలు

▶రెండు LZZBJ9 ప్రస్తుత ట్రాన్స్‌ఫార్మర్లు

▶రెండు JDZ వోల్టేజ్ ట్రాన్స్‌ఫార్మర్లు

▶PT ఫ్యూజ్‌ను రక్షించండి

▶కేబుల్ గది ముందు ప్యానెల్ యొక్క ఇంటర్‌లాకింగ్

◆ఐచ్ఛిక కాన్ఫిగరేషన్ మరియు లక్షణాలు

▶ స్విచ్‌తో AVoltmeter

▶ఒక స్విచ్‌తో కూడిన అమ్మీటర్

▶3 CT ,3 PT

▶ లైవ్ స్విచ్ గేర్ క్యాబినెట్‌ని సూచించే కెపాసిటివ్ వోల్టేజ్ ఇండికేటర్

▶వాట్ అవర్ మీటర్

▶ప్రతికూల నియంత్రణ
