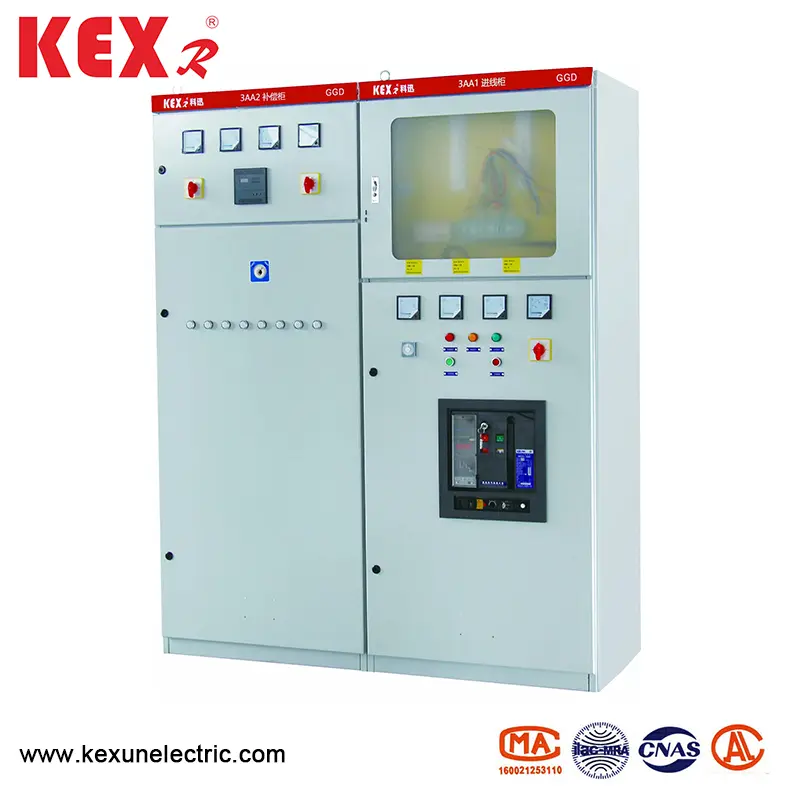

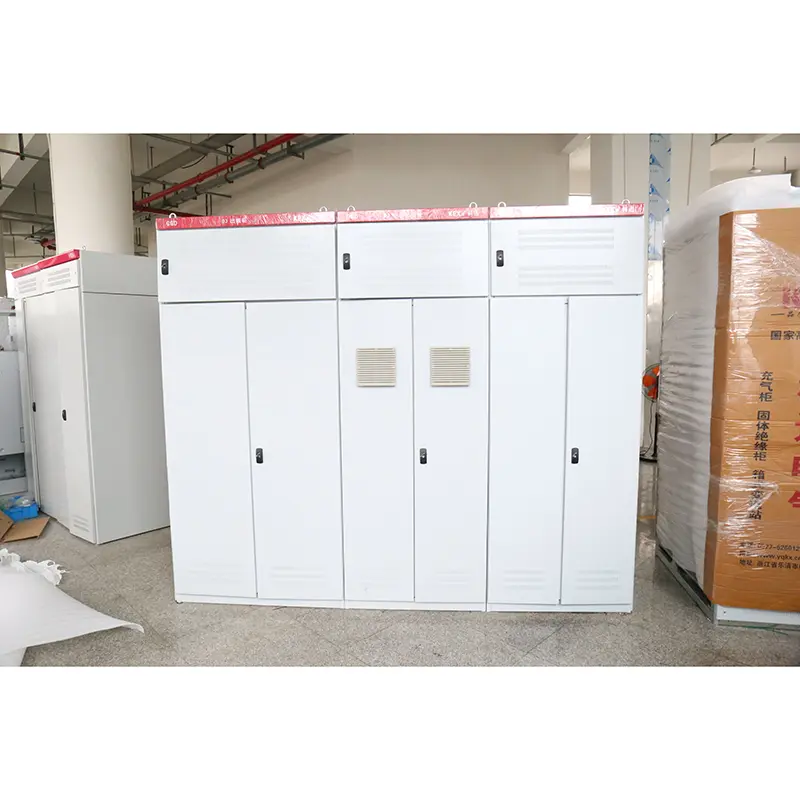

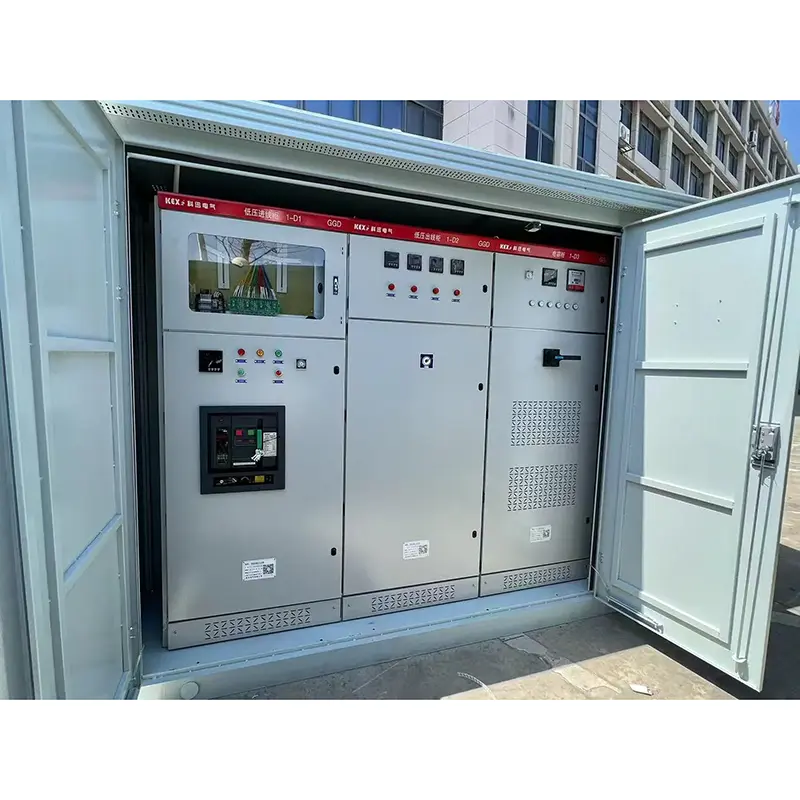

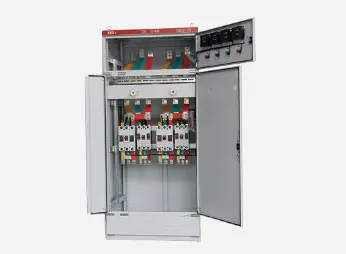

ఎసి తక్కువ వోల్టేజ్ పంపిణీ క్యాబినెట్

Application అప్లికేషన్ యొక్క ప్రాంతం

GGD AC తక్కువ-వోల్టేజ్ డిస్ట్రిబ్యూషన్ క్యాబినెట్ అనేది తక్కువ-వోల్టేజ్ పంపిణీ క్యాబినెట్, ఇది ఇంధన మంత్రిత్వ శాఖ యొక్క సమర్థవంతమైన ఉన్నతాధికారుల అవసరాలకు అనుగుణంగా భద్రత, ఆర్థిక వ్యవస్థ, హేతుబద్ధత మరియు విశ్వసనీయత యొక్క సూత్రంపై రూపొందించబడింది మరియు మెజారిటీ విద్యుత్ వినియోగదారులు మరియు రూపకల్పన విభాగాలు. ఉత్పత్తి అధిక బ్రేకింగ్ సామర్థ్యం, ​​మంచి డైనమిక్ మరియు థర్మల్ స్టెబిలిటీ, సౌకర్యవంతమైన విద్యుత్ పథకం, సౌకర్యవంతమైన కలయిక, సిరీస్, బలమైన ప్రాక్టికబిలిటీ, నవల నిర్మాణం మరియు అధిక రక్షణ స్థాయి యొక్క లక్షణాలను కలిగి ఉంది మరియు తక్కువ-వోల్టేజ్ స్విచ్ గేర్ యొక్క నవీకరించబడిన ఉత్పత్తిగా ఉపయోగించవచ్చు. GGD AC తక్కువ-వోల్టేజ్ పంపిణీ క్యాబినెట్ IEC439 తక్కువ-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్, GB7251 తక్కువ-వోల్టేజ్ స్విచ్ గేర్ మరియు ఇతర ప్రమాణాలకు అనుగుణంగా ఉంటుంది.

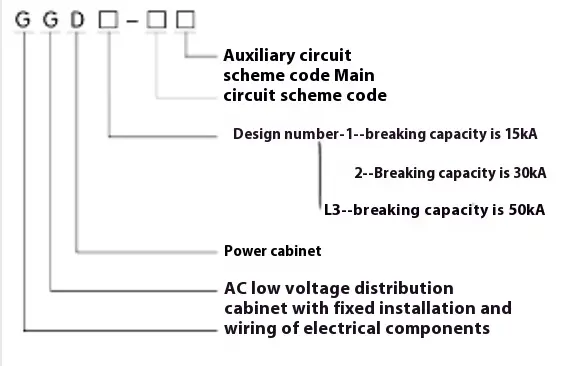

మోడల్ అర్థం

Performance విద్యుత్ పనితీరు

ఎలక్ట్రికల్ పారామితులు

Circ మెయిన్ సర్క్యూట్ పథకం

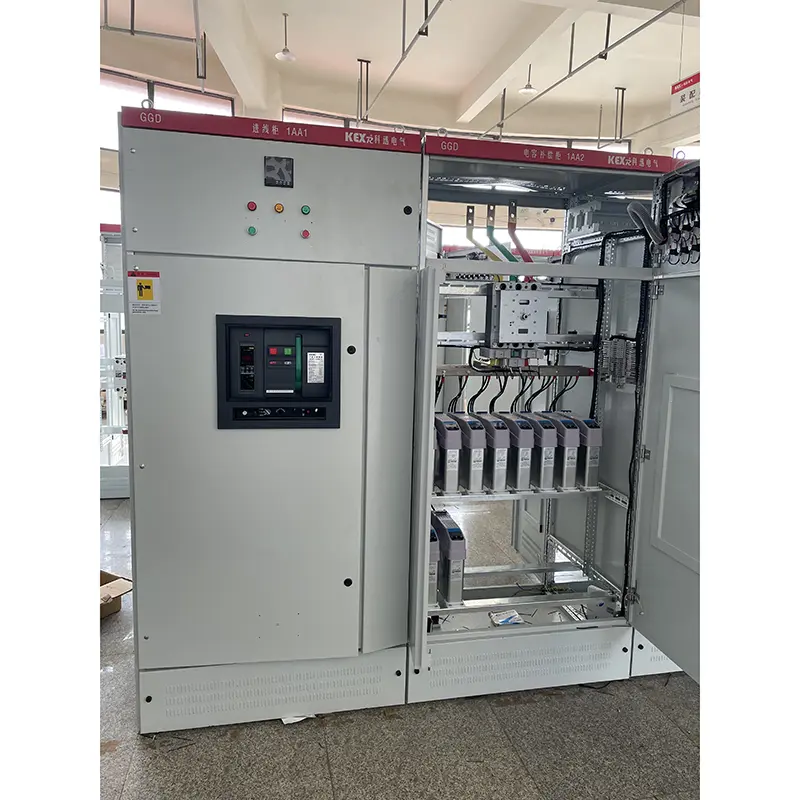

GGD AC తక్కువ వోల్టేజ్ పంపిణీ క్యాబినెట్ యొక్క ప్రధాన సర్క్యూట్ కోసం 129 పథకాలు మరియు 298 లక్షణాలు ఉన్నాయి (సహాయక సర్క్యూట్ల యొక్క క్రియాత్మక మార్పులు మరియు నియంత్రణ వోల్టేజ్ యొక్క మార్పుల నుండి పొందిన పథకాలు మరియు స్పెసిఫికేషన్లను మినహాయించి). వాటిలో, GGD1 లో 49 పథకాలు మరియు 123 స్పెసిఫికేషన్లు ఉన్నాయి. GGD2 లో 53 పథకాలు మరియు 107 స్పెసిఫికేషన్లు ఉన్నాయి. GGD3 మోడల్‌లో 27 పథకాలు ఉన్నాయి మరియు 68 స్పెసిఫికేషన్లు ఉన్నాయి, మెజారిటీ డిజైన్ మరియు యూజ్ విభాగాల అభిప్రాయాలను అభ్యర్థించడం ద్వారా ప్రధాన సర్క్యూట్ పథకాన్ని ఎంపిక చేశారు, ఇది విద్యుత్ ప్లాంట్లకు అవసరమైన పథకాన్ని పెంచింది. 3150A కు రేట్ చేయబడింది, ఇది 2000KVA మరియు క్రింద పంపిణీ ట్రాన్స్ఫార్మర్లకు అనువైనది. అదనంగా, రియాక్టివ్ పవర్ పరిహారం యొక్క అవసరాలను తీర్చడానికి, GGJ1 మరియు GGJ2 ట్రాన్స్మిషన్ పరిహార క్యాబినెట్‌లు రూపొందించబడ్డాయి, 4 ప్రధాన సర్క్యూట్ పథకాలు మరియు మొత్తం 12 స్పెసిఫికేషన్లు ఉన్నాయి.

◆ సహాయక సర్క్యూట్ పథకం

సహాయక సర్క్యూట్ యొక్క రూపకల్పన రెండు భాగాలుగా విభజించబడింది: విద్యుత్ సరఫరా పథకం మరియు విద్యుత్ ప్లాంట్ పథకం. ద్వితీయ భాగాలను వ్యవస్థాపించడానికి BGD క్యాబినెట్‌లో తగినంత స్థలం ఉంది. అదే సమయంలో, రిలే రక్షణను అటాచ్ చేసేటప్పుడు విద్యుత్ ప్లాంట్లు మరియు ప్రత్యేక వినియోగదారుల అవసరాలను తీర్చడానికి NLS ప్రత్యేక LM23D ప్రస్తుత ట్రాన్స్ఫార్మర్‌ను కూడా అభివృద్ధి చేసింది.

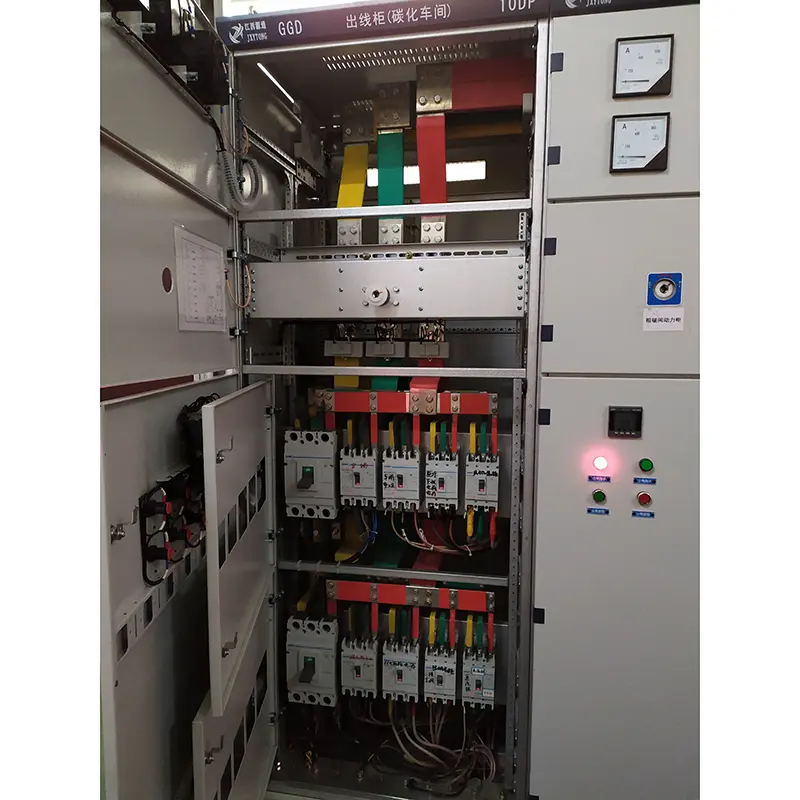

◆ మెయిన్ బస్-బార్

ధర నిష్పత్తి మరియు రాగిని అల్యూమినియంతో భర్తీ చేసే సాధ్యాసాధ్యాలను పరిశీలిస్తే, రేట్ చేసిన కరెంట్ 1500A కంటే తక్కువ ఉన్నప్పుడు ఒకే అల్యూమినియం బస్సును ఉపయోగించవచ్చు మరియు రేట్ చేసిన కరెంట్ 1500 A. పైన ఉన్నప్పుడు డబుల్ రాగి బస్సును ఉపయోగించవచ్చు. తయారీదారు ఈ నియంత్రణ ప్రకారం ప్రోటోటైప్‌ను తయారు చేసి టైప్ టెస్ట్ దాటుతుంది. వాస్తవానికి, తయారీదారు అల్యూమినియం బస్సును రాగి బస్సుతో భర్తీ చేయవచ్చు, వినియోగదారుల అవసరాలకు అనుగుణంగా ప్రస్తుత సామర్థ్యంతో అదే ప్రస్తుత సామర్థ్యంతో. బస్సుల అతివ్యాప్తి ఉపరితలాలు చెరువు టిన్ ప్రక్రియ ద్వారా చికిత్స పొందుతాయి

Election ఎలక్ట్రికల్ భాగాల ఎంపిక

▶ GGD రకం AC తక్కువ-వోల్టేజ్ పంపిణీ క్యాబినెట్ ప్రధానంగా చైనాలో భారీగా ఉత్పత్తి చేయగల అధునాతన విద్యుత్ భాగాలను అవలంబిస్తుంది. అదే సమయంలో, ఆర్థిక వ్యవస్థ మరియు హేతుబద్ధత సూత్రం ప్రకారం, DZ10D మరియు D220 వంటి కొన్ని పాత ఉత్పత్తులు సాధ్యతను పూర్తిగా పరిగణనలోకి తీసుకునే ఆవరణలో రిజర్వు చేయబడ్డాయి మరియు వాడుకలో లేని ఉత్పత్తులు ఎంచుకోబడవు.

▶ HD13BX మరియు HS13BX రోటరీ ఆపరేటెడ్ కత్తి స్విచ్‌లు BGGD క్యాబినెట్ యొక్క ప్రత్యేకమైన నిర్మాణం యొక్క అవసరాలను తీర్చడానికి NLS రూపొందించిన ప్రత్యేక భాగాలు. అవి యంత్రాంగం యొక్క ఆపరేషన్ మోడ్‌ను మార్చుకుంటాయి మరియు పాత ఉత్పత్తుల యొక్క ప్రయోజనాలను నిలుపుకుంటాయి మరియు ఆచరణాత్మక విద్యుత్ భాగాలు.

Depart డిజైన్ విభాగం మెరుగైన పనితీరుతో మరియు మరింత అధునాతన సాంకేతిక పరిజ్ఞానంతో కొత్త ఎలక్ట్రికల్ భాగాలను ఎంచుకుంటే, GGD రకం AC తక్కువ-వోల్టేజ్ పంపిణీ క్యాబినెట్ మంచి సంస్థాపనా వశ్యతను కలిగి ఉంటుంది మరియు సాధారణంగా ఇది విద్యుత్ భాగాలను నవీకరించడం వల్ల తయారీ మరియు సంస్థాపనలో ఇబ్బందులను కలిగించదు.

Circ మెయిన్ సర్క్యూట్ యొక్క డైనమిక్ స్థిరత్వాన్ని మరింత మెరుగుపరచడానికి, NLS రూపకల్పన ZM కంబైన్డ్ బస్ బిగింపు మరియు GGD క్యాబినెట్ కోసం ఇన్సులేషన్ మద్దతు. బస్ బార్ బిగింపు అధిక-బలం మరియు అధిక-ఫ్లేమ్-రిటార్డెంట్ పిపి 0 మిశ్రమం పదార్థంతో తయారు చేయబడింది, ఇది అధిక ఇన్సులేషన్ బలం, మంచి స్వీయ-బహిష్కరణ పనితీరు మరియు ప్రత్యేకమైన నిర్మాణాన్ని కలిగి ఉంటుంది. బిల్డింగ్ బ్లాక్‌ను సర్దుబాటు చేయడం ద్వారా మాత్రమే దీనిని సింగిల్ బస్ బార్ క్లాంప్ లేదా డబుల్ బస్ బార్ బిగింపుగా సులభంగా కలపవచ్చు. ఇన్సులేషన్ మద్దతు తక్కువ ఖర్చు మరియు అధిక బలంతో స్లీవ్-రకం అచ్చుపోసిన ఉమ్మడి, ఇది పాత ఉత్పత్తుల యొక్క తగినంత క్రీపేజ్ దూరం యొక్క లోపాన్ని పరిష్కరిస్తుంది.

● సంస్థాపన మరియు ఉపయోగం

ఉత్పత్తి స్వీకరించే ప్రదేశానికి వచ్చిన తరువాత, ఇది మొదట ప్యాకేజింగ్ చెక్కుచెదరకుండా ఉందో లేదో తనిఖీ చేయాలి మరియు సమస్యలు కనుగొనబడిన సమయానికి కారణాలను కనుగొనడానికి సంబంధిత విభాగాలకు తెలియజేయాలి. వెంటనే వ్యవస్థాపించబడని ఉత్పత్తుల కోసం, వాటిని సాధారణ వినియోగ పరిస్థితుల నిబంధనల ప్రకారం తగిన ప్రదేశాలలో ఉంచాలి.

ఉత్పత్తి సంస్థాపన

 ఉత్పత్తుల యొక్క సంస్థాపన సంస్థాపన స్కీమాటిక్ రేఖాచిత్రం ప్రకారం నిర్వహించబడుతుంది (అటాచ్డ్ ఫిగర్ చూడండి), మరియు ప్రాథమిక ఛానెల్ స్టీల్ మరియు బోల్ట్‌లు వినియోగదారులచే అందించబడతాయి. ప్రధాన బస్సు మొత్తం వరుసలో టిన్ లేపనంతో వ్యవస్థాపించబడినప్పుడు, అతివ్యాప్తి చెందుతున్న ఉపరితలం మరమ్మతులు చేయబడి, సమం చేయబడుతుంది, శుభ్రం చేయబడుతుంది, తటస్థ వాసెలిన్‌తో పూత పూయబడుతుంది లేదా ఇతర చర్యలు తీసుకోవాలి, ఆపై బోల్ట్‌లతో కట్టుకోవాలి.

Enstational ఇన్‌స్టాలేషన్ తర్వాత మరియు అమలులోకి రాకముందే ఈ క్రింది అంశాల కోసం ఉత్పత్తులు తనిఖీ చేయబడతాయి మరియు పరీక్షించబడతాయి.

The క్యాబినెట్ యొక్క టాప్ పెయింట్ పడిపోయిందా మరియు క్యాబినెట్ పొడి మరియు శుభ్రంగా ఉందా అని తనిఖీ చేయండి.

Compent విద్యుత్ భాగాల ఆపరేటింగ్ మెకానిజం అనువైనదా, మరియు జామింగ్ లేదా అధిక ఆపరేటింగ్ ఫోర్స్ ఉండకూడదు.

Election ప్రధాన విద్యుత్ ఉపకరణాల యొక్క ప్రధాన మరియు సహాయక పరిచయాల ఆన్-ఆఫ్ నమ్మదగినది మరియు ఖచ్చితమైనది.

Intort పరికర సూచిక మరియు ట్రాన్స్ఫార్మర్ యొక్క నిష్పత్తి మరియు ధ్రువణత సరైనదేనా.

Bus బస్‌బార్ కనెక్షన్ మంచిదా మరియు ఇన్సులేషన్ మద్దతు ఇస్తుందో లేదో, మౌంటు భాగాలు మరియు ఉపకరణాలు మౌంటు చేయడం దృ and ంగా మరియు విశ్వసనీయంగా ఇన్‌స్టాల్ చేయబడ్డాయి.

Accily సహాయక పరిచయం అవసరాలకు అనుగుణంగా ఉందా, ఫ్యూజ్ యొక్క ఫ్యూజ్ కోర్ స్పెసిఫికేషన్ సరైనదేనా, రిలే యొక్క సెట్టింగ్ విలువ డిజైన్ అవసరాలను తీర్చగలదా, మరియు చర్య నమ్మదగినది మరియు ఖచ్చితమైనది కాదా.

Circ సర్క్యూట్ యొక్క పరిచయం ఎలక్ట్రికల్ స్కీమాటిక్ రేఖాచిత్రం యొక్క అవసరాలను తీరుస్తుందా.

Cirche రక్షణ సర్క్యూట్ వ్యవస్థ అవసరాలకు అనుగుణంగా ఉందా.

1 1 మెగోహ్మీటర్ కంటే తక్కువ ఇన్సులేషన్ నిరోధక విలువను కొలవడానికి 500-వోల్ట్ మెగోహ్మీటర్‌ను ఉపయోగించండి.

Ing ఉపయోగం కోసం జాగ్రత్తలు

(1) .ఈ ఉత్పత్తి గోడకు వ్యతిరేకంగా వ్యవస్థాపించబడదు, ఒక వైపు (ముందు వైపు) పనిచేస్తుంది మరియు డబుల్ తలుపులతో నిర్వహించబడుతుంది. అర్హత కలిగిన నిపుణులు మాత్రమే ఆపరేషన్, తనిఖీ మరియు నిర్వహణ కోసం ఉత్పత్తి నిర్వహణ ఛానల్ మరియు అల్మరా తలుపులోకి ప్రవేశించవచ్చు లేదా తెరవగలరు.

(2). ఎయిర్ స్విచ్ చాలాసార్లు, స్థానిక కాంటాక్ట్ లోకల్ బర్న్స్ మరియు కార్బన్ పదార్థాలను ఉత్పత్తి చేస్తుంది, కాంటాక్ట్ రెసిస్టెన్స్ పెంచండి, దాని ఆపరేటింగ్ సూచనల ప్రకారం ఎయిర్ స్విచ్ యొక్క క్రమం తప్పకుండా నిర్వహణ మరియు మరమ్మత్తుగా ఉండాలి.

Supply సరఫరా చేసేటప్పుడు తయారీదారు ఈ క్రింది పత్రాలు మరియు ఉపకరణాలను అందించాలి:

▶ ప్యాకింగ్ జాబితా

ఉత్పత్తి ధృవీకరణ పత్రం

Use ఉపయోగం కోసం సూచనలు

▶ ఫ్యాక్టరీ పరీక్ష నివేదిక

ఎలక్ట్రికల్ డ్రాయింగ్‌లు

▶ క్యాబినెట్ డోర్ కీలు, ఆపరేటింగ్ హ్యాండిల్స్ మరియు కాంట్రాక్టులో పేర్కొన్న విడి భాగాలు.

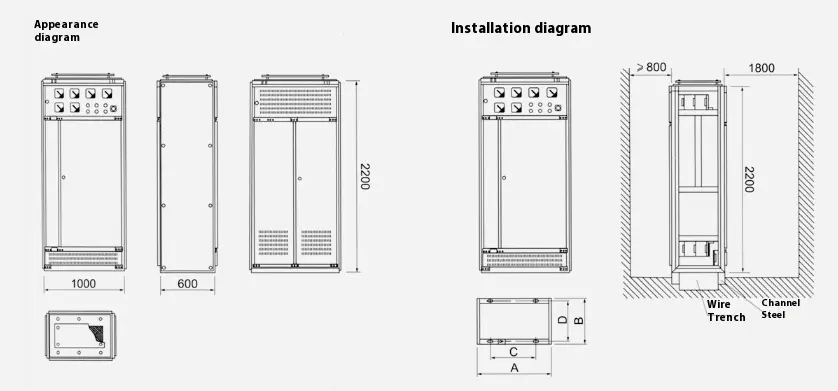

G ggd రకం AC తక్కువ-వోల్టేజ్ పంపిణీ క్యాబినెట్ యొక్క అవుట్‌లైన్ మరియు ఇన్‌స్టాలేషన్ స్కీమాటిక్ రేఖాచిత్రం
