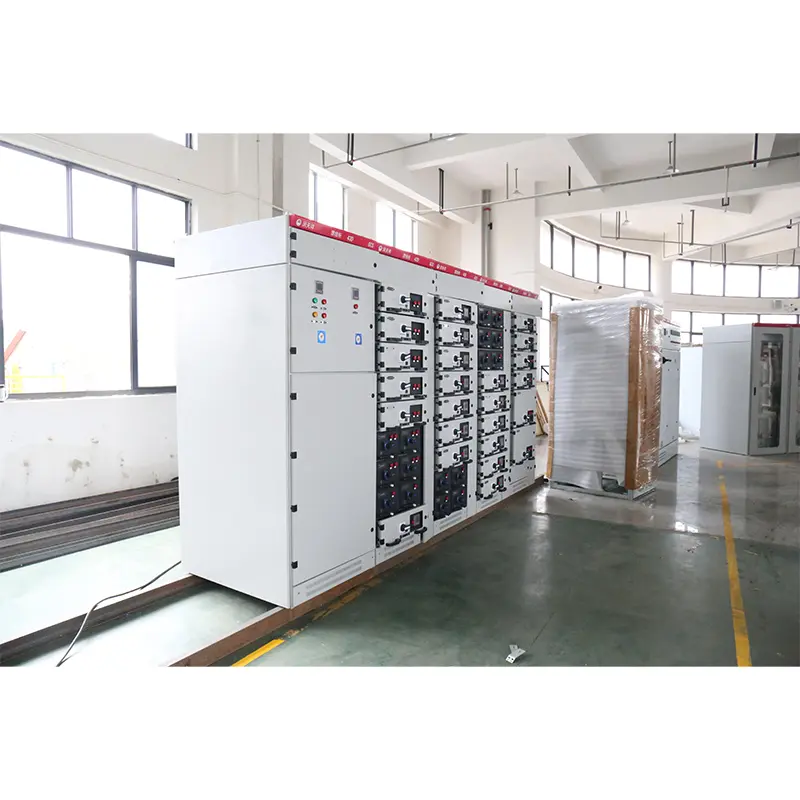

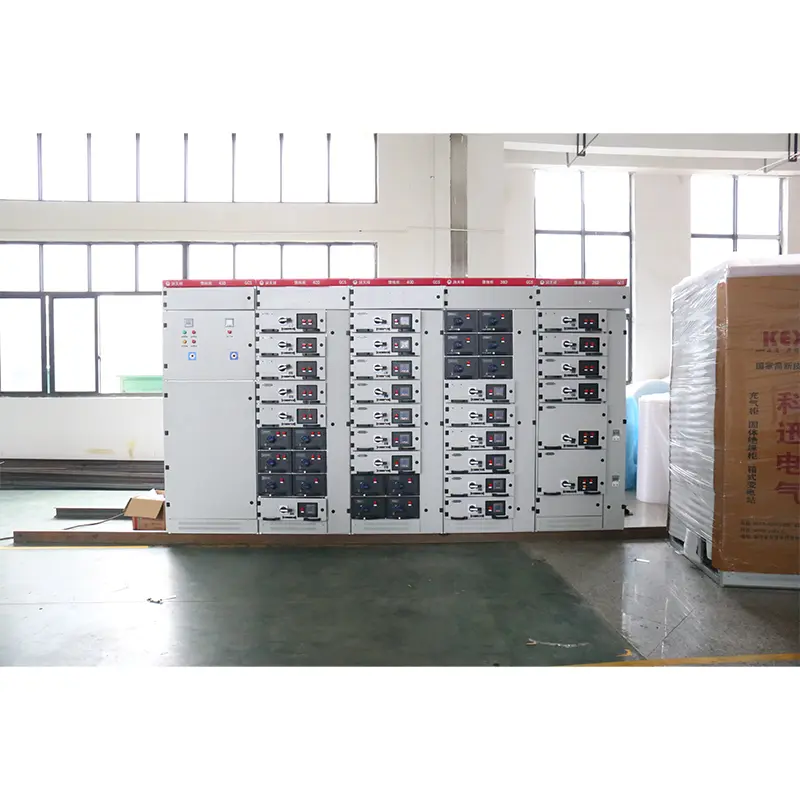

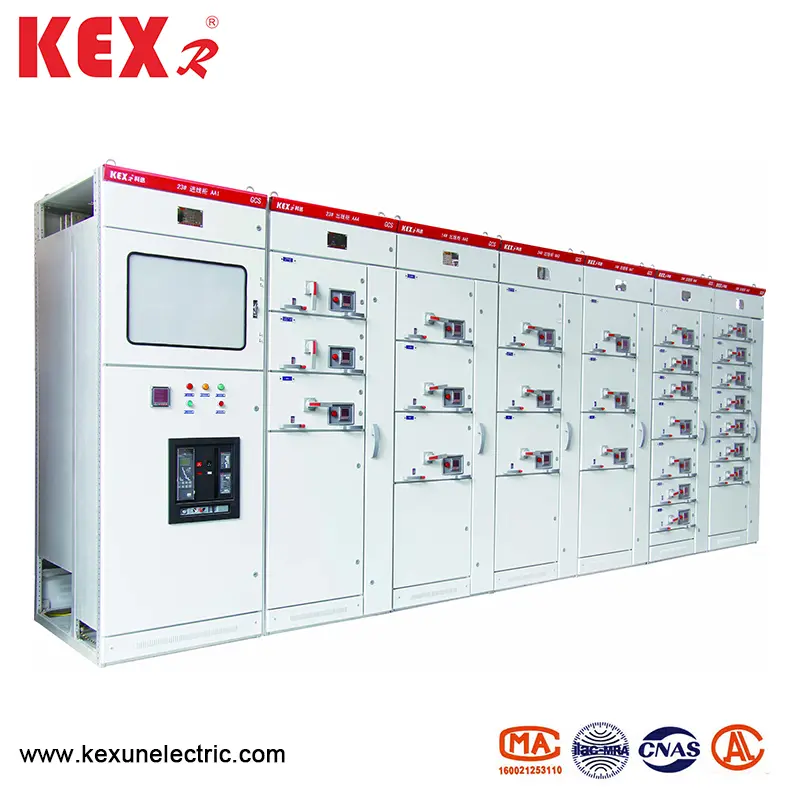

తక్కువ వోల్టేజ్ పూర్తి సెట్

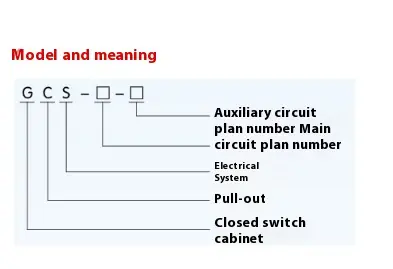

మోడల్ అర్థం

Parication ప్రాథమిక పారామితులు

ప్రధాన నిర్మాణం

G జిసిఎస్ టైప్ యొక్క ప్రధాన ఫ్రేమ్ తక్కువ వోల్టేజ్ కంప్లీట్ సెట్ 8 ఎంఎఫ్ టైప్ ఓపెన్ సెక్షన్ స్టీల్‌ను అవలంబిస్తుంది, మరియు సెక్షన్ స్టీల్ యొక్క రెండు వైపులా వరుసగా 20 మిమీ మరియు 100 మిమీ మరియు ①9.2 మిమీ మాడ్యులస్‌తో సంస్థాపనా రంధ్రాలను కలిగి ఉంటుంది, కాబట్టి అంతర్గత సంస్థాపన సరళమైనది మరియు సౌకర్యవంతంగా ఉంటుంది.

Frame ప్రధాన ఫ్రేమ్ రెండు అసెంబ్లీ రూపాల్లో రూపొందించబడింది, అవి వినియోగదారులు ఎంచుకోవడానికి పూర్తిగా సమావేశమైన నిర్మాణం మరియు పాక్షికంగా వెల్డెడ్ స్ట్రక్చర్ (సైడ్ ఫ్రేమ్ మరియు క్రాస్ బీమ్).

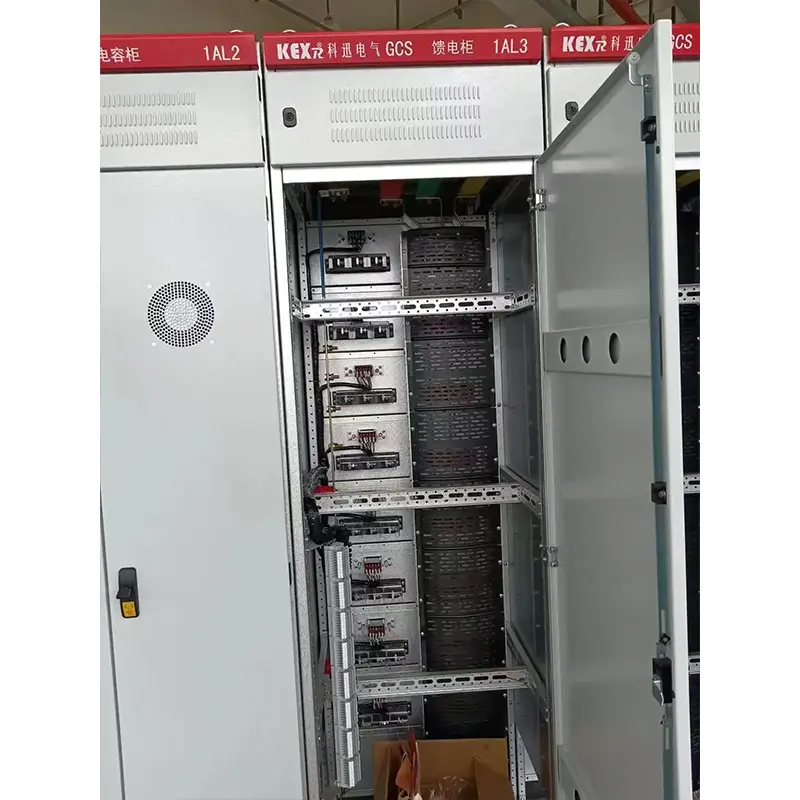

The పరికరం యొక్క ప్రతి ఫంక్షనల్ గది ఒకదానికొకటి వేరుచేయబడుతుంది మరియు దాని కంపార్ట్మెంట్లు ఫంక్షనల్ యూనిట్ రూమ్, బస్ రూమ్ మరియు కేబుల్ రూమ్‌గా విభజించబడ్డాయి. ప్రతి గది యొక్క విధులు సాపేక్షంగా స్వతంత్రంగా ఉంటాయి.

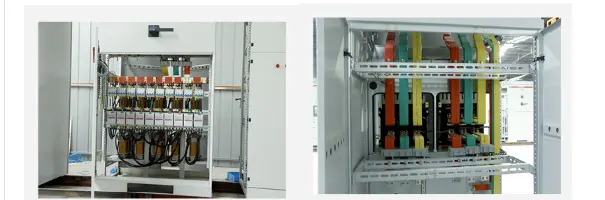

Main క్షితిజ సమాంతర ప్రధాన బస్సు క్యాబినెట్ వెనుక అడ్డంగా అమర్చబడి ఉంటుంది, ఇది పరికరం యొక్క ప్రధాన సర్క్యూట్ అధిక షార్ట్-సర్క్యూట్ బలాన్ని కలిగి ఉండటానికి ప్రాథమిక కొలత.

కేబుల్ కంపార్ట్మెంట్ యొక్క రూపకల్పన కేబుల్స్ పైకి క్రిందికి వెళ్ళడం చాలా సౌకర్యవంతంగా చేస్తుంది.

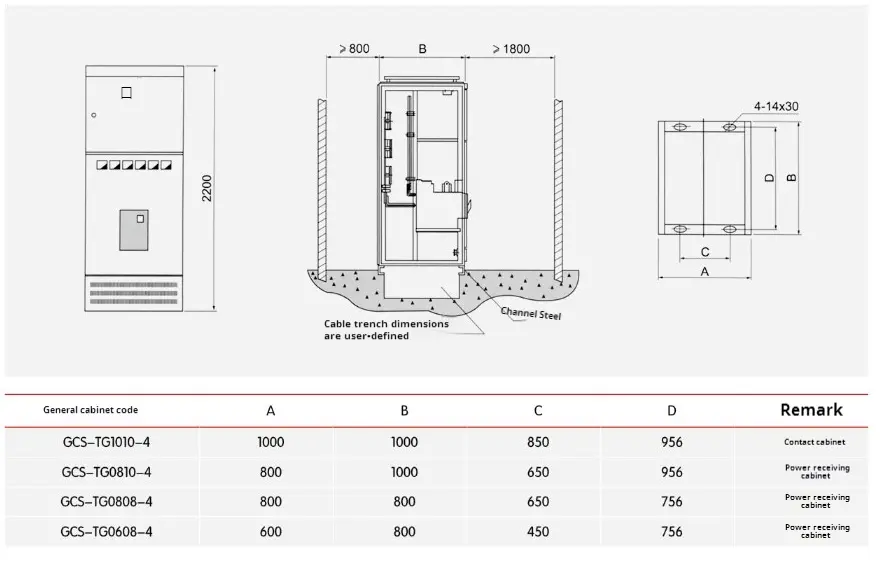

Of పరికరం యొక్క సాధారణ క్యాబినెట్ యొక్క పరిమాణ శ్రేణి (దిగువ పట్టిక చూడండి):

G GCS యొక్క సంస్థాపన మరియు ఉపయోగం తక్కువ వోల్టేజ్ పూర్తి సెట్

Approducation ఉత్పత్తులు స్వీకరించే స్థలానికి వచ్చిన తర్వాత, వారు మొదట ప్యాకేజింగ్ చెక్కుచెదరకుండా ఉందో లేదో తనిఖీ చేయాలి. సమస్యలు కనుగొనబడితే, వారు వెంటనే కాంట్రాక్ట్ యొక్క సంబంధిత విభాగాలకు వ్యాపార రికార్డులు చేయడానికి, కారణాలను విశ్లేషించడానికి, వీసాలు చేయడానికి మరియు తరువాత వ్యవహరించడానికి తెలియజేయాలి. వెంటనే వ్యవస్థాపించబడని ఉత్పత్తుల కోసం, వాటిని తగిన ప్రదేశంలో ఉంచాలి మరియు సాధారణ వినియోగ పరిస్థితులు మరియు విద్యుత్ పరికరాల కోసం తాత్కాలిక నిల్వ నిబంధనల యొక్క అవసరాలను బట్టి సరిగ్గా ఉంచాలి. 1. ఇన్‌స్టాలేషన్ స్కీమాటిక్ రేఖాచిత్రం ప్రకారం ఉత్పత్తి వ్యవస్థాపించబడుతుంది (అటాచ్డ్ ఫిగర్ చూడండి). బోల్ట్ ఫిక్సింగ్ పద్ధతిని అనుసరించినప్పుడు ఫౌండేషన్ ఛానల్ స్టీల్ మరియు బోల్ట్‌లు వినియోగదారు అందించాలి. ప్రధాన బస్సు అనుసంధానించబడినప్పుడు, రవాణా, నిల్వ మరియు ఇతర కారణాల వల్ల ఉపరితలం అసమానంగా ఉంటే, కనెక్షన్ మరియు కట్టుకునే ముందు దీనిని సమం చేయాలి.

The పరికరాలు విడిగా లేదా నిలువు వరుసలలో వ్యవస్థాపించబడినప్పుడు, వాటి నిలువుత్వం, క్యాబినెట్ ఉపరితలం యొక్క అసమానత మరియు క్యాబినెట్ల మధ్య అంతరాల విచలనం క్రింది పట్టికలోని అవసరాలను తీర్చాలి.

G GCS టైప్ తక్కువ వోల్టేజ్ పూర్తి సెట్ తర్వాత తనిఖీ మరియు తనిఖీ

సంస్థాపన మరియు అమలు చేయడానికి ముందు

(1) క్యాబినెట్ యొక్క టాప్ పెయింట్ లేదా ఇతర కవరింగ్ పదార్థాలు (ప్లాస్టిక్ స్ప్రేయింగ్ వంటివి) దెబ్బతిన్నాయా లేదా క్యాబినెట్ పొడి మరియు శుభ్రంగా ఉందా అని తనిఖీ చేయండి.

(2) విద్యుత్ భాగాల ఆపరేటింగ్ మెకానిజం అనువైనదా, మరియు జామింగ్ లేదా అధిక ఆపరేటింగ్ ఫోర్స్ ఉండకూడదు.

(3) ప్రధాన విద్యుత్ ఉపకరణాల యొక్క ప్రధాన మరియు సహాయక పరిచయాల ఆన్-ఆఫ్ నమ్మదగినది మరియు ఖచ్చితమైనది.

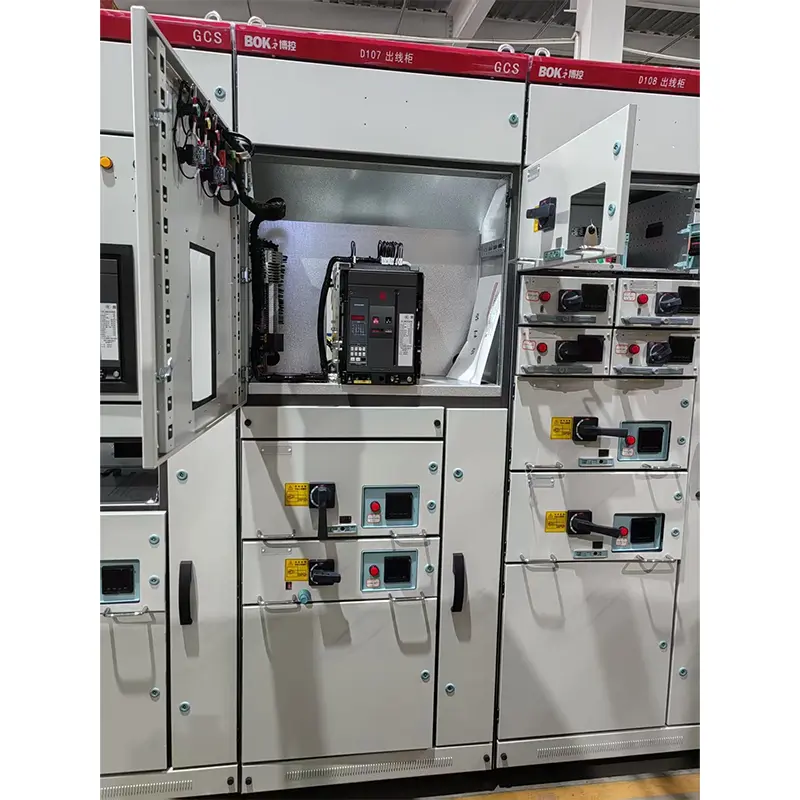

(4) జామింగ్ మరియు ఘర్షణ లేకుండా డ్రాయర్ లేదా డ్రా అవుట్ మెకానిజం సరళంగా మరియు తేలికగా ఉండాలి.

. ప్రధాన మరియు సహాయక పరిచయాల చొప్పించే లోతు అవసరాలను తీర్చాలి. మెకానికల్ ఇంటర్‌లాకింగ్ లేదా ఎలక్ట్రికల్: ప్రతిస్పందన చర్య సరైనది, మరియు లాకింగ్ లేదా విడుదల నమ్మదగినదిగా ఉండాలి.

(6) అదే పరిమాణంలో ఉన్న డ్రాయర్లు జామింగ్ మరియు ఘర్షణ లేకుండా సౌకర్యవంతంగా మార్చుకోబడతాయి.

(7) డ్రాయర్ మరియు క్యాబినెట్ మధ్య గ్రౌండింగ్ పరిచయం దగ్గరి సంబంధంలో ఉండాలి. డ్రాయర్‌ను నెట్టివేసినప్పుడు, డ్రాయర్ యొక్క గ్రౌండింగ్ పరిచయం ప్రధాన పరిచయానికి ముందు సంప్రదించబడుతుంది మరియు దానిని బయటకు తీసినప్పుడు, ప్రధాన పరిచయం తర్వాత గ్రౌండింగ్ పరిచయం డిస్‌కనెక్ట్ అవుతుంది.

(8) పరికరం యొక్క క్రమాంకనం, పరివర్తన నిష్పత్తి మరియు ట్రాన్స్ఫార్మర్ యొక్క ధ్రువణత సరైనది.

(9) ఫ్యూజ్ కోర్ స్పెసిఫికేషన్ ఇంజనీరింగ్ డిజైన్ యొక్క అవసరాలను తీర్చాలి.

(10) రక్షణ రేటింగ్ మరియు అమరిక సరైనది మరియు నమ్మదగినది.

.

.

G GCS రకం తక్కువ వోల్టేజ్ పూర్తి సెట్ యొక్క జాగ్రత్తలు ఉపయోగించండి

Device పరికరం తక్కువ వోల్టేజ్ పూర్తి సెట్, ఇది గోడకు వ్యతిరేకంగా వ్యవస్థాపించబడదు, ముందు నుండి పనిచేస్తుంది మరియు రెండు వైపులా నిర్వహించబడుతుంది. అర్హత కలిగిన నిపుణులు మాత్రమే ఆపరేషన్, తనిఖీ మరియు నిర్వహణ కోసం నిర్వహణ ఛానల్ మరియు క్యాబినెట్ తలుపులోకి ప్రవేశించవచ్చు లేదా తెరవగలరు.

▶ ఎయిర్ స్విచ్ మరియు అచ్చుపోసిన కేస్ సర్క్యూట్ బ్రేకర్లు చాలాసార్లు వేరు చేయబడ్డాయి మరియు మూసివేయబడ్డాయి, ముఖ్యంగా షార్ట్ సర్క్యూట్ విభజన మరియు ముగింపు తర్వాత, ఇది స్థానిక కాంటాక్ట్ కాలిన గాయాలకు కారణమవుతుంది మరియు కార్బన్ పదార్థాలను ఉత్పత్తి చేస్తుంది, ఇది కాంటాక్ట్ రెసిస్టెన్స్‌ను పెంచుతుంది. అందువల్ల, వాటిని సర్క్యూట్ బ్రేకర్ యొక్క ఇన్స్ట్రక్షన్ మాన్యువల్‌లో నిర్వహించాలి మరియు సరిదిద్దాలి.

Installity సంస్థాపన మరియు నిర్వహణ తరువాత, పరికరం యొక్క మంచి క్రియాత్మక విభజనను నిర్ధారించడానికి మరియు లోపం విస్తరించకుండా నిరోధించడానికి కంపార్ట్మెంట్లు మరియు ఫంక్షనల్ యూనిట్ల మధ్య ఒంటరితనం ఖచ్చితంగా తనిఖీ చేయాలి.

ఉత్పత్తి ప్యాకేజీ

తయారీదారు సరఫరా చేసేటప్పుడు ఈ క్రింది పత్రాలు మరియు ఉపకరణాలను అందించాలి:

List పరికర జాబితా

ఉత్పత్తి ధృవీకరణ పత్రం

Use ఉపయోగం కోసం సూచనలు

▶ ఫ్యాక్టరీ పరీక్ష నివేదిక

ఎలక్ట్రికల్ డ్రాయింగ్‌లు

▶ క్యాబినెట్ డోర్ కీలు, ఆపరేటింగ్ హ్యాండిల్స్ మరియు కాంట్రాక్టులో పేర్కొన్న విడి భాగాలు.

Compent ప్రధాన భాగాల సంస్థాపనా సూచనలు

Instornditions ఆర్డరింగ్ సూచనలు

GCS రకం తక్కువ వోల్టేజ్ పూర్తి సెట్ యొక్క ఆర్డర్ కాంట్రాక్ట్ ఈ క్రింది విషయాలను కలిగి ఉంది:

Product ఉత్పత్తి యొక్క పూర్తి నమూనాలో ప్రధాన సర్క్యూట్ స్కీమ్ నంబర్ మరియు సహాయక సర్క్యూట్ స్కీమ్ సంఖ్య ఉన్నాయి.

Circ మెయిన్ సర్క్యూట్ సిస్టమ్ కాంబినేషన్ సీక్వెన్స్ రేఖాచిత్రం

Aup సహాయక సర్క్యూట్ యొక్క ఎలక్ట్రికల్ స్కీమాటిక్ రేఖాచిత్రం

Cabe క్యాబినెట్‌లోని భాగాల జాబితా

Cort సర్క్యూట్లో వోల్టేజ్, కరెంట్ మరియు సమయం వంటి పారామితులను సెట్ చేస్తుంది.

Product ఉత్పత్తి యొక్క సాధారణ ఉపయోగానికి విరుద్ధమైన ఇతర ప్రత్యేక పట్టికలు.
