తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ స్విచ్ గేర్

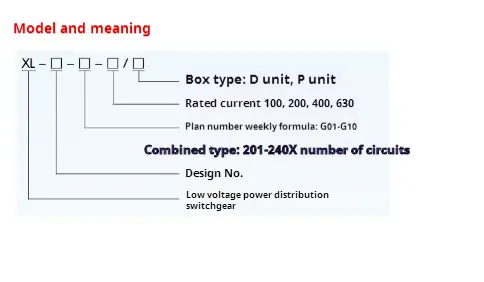

● మోడల్ అర్థం

Conditions షరతులను ఉపయోగించడం

◆ XL-21 రకం తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ స్విచ్ గేర్ 2000 మీ కంటే తక్కువ ఎత్తులో వ్యవస్థాపించబడాలి.

Temperature పరిసర ఉష్ణోగ్రత మరియు పరిసర గాలి ఉష్ణోగ్రత +40 కంటే ఎక్కువగా ఉండవు, కాని సగటు ఉష్ణోగ్రత +35 fork కంటే ఎక్కువగా ఉండదు మరియు పరిసర గాలి ఉష్ణోగ్రత 24 గంటల వ్యవధిలో -100 fork కంటే తక్కువగా ఉండదు.

◆ గాలిలో అధిక ధూళి, ఆమ్లం, ఉప్పు, తినివేయు మరియు పేలుడు వాయువు ఉండకూడదు. సాపేక్ష ఉష్ణోగ్రత +40 of యొక్క అత్యధిక ఉష్ణోగ్రత వద్ద 50% మించకూడదు మరియు అత్యధిక ఉష్ణోగ్రత వద్ద అధిక సాపేక్ష ఉష్ణోగ్రత అనుమతించబడుతుంది, అంటే 90% +20 aster కంటే తక్కువ. ఉష్ణోగ్రత మార్పుల కారణంగా సాధారణ సంగ్రహణ అప్పుడప్పుడు సంభవిస్తుందని పరిగణించాలి.

Users వినియోగదారులకు ప్రత్యేక అవసరాలు ఉన్నప్పుడు, వారు తయారీదారుతో చర్చలు జరపవచ్చు.

డిజైన్ లక్షణాలు

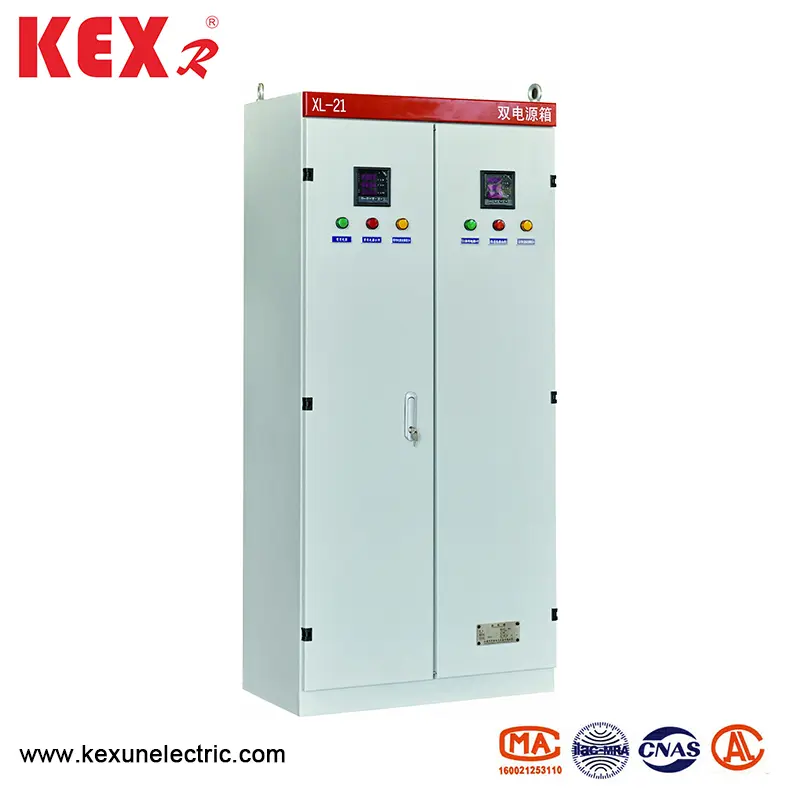

◆ XL-21 రకం తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ స్విచ్ గేర్ ఫ్లోర్-మౌంటెడ్ మరియు ట్రాన్స్ఫార్మర్ క్రింద నేరుగా వ్యవస్థాపించవచ్చు. స్విచ్ గేర్ బాడీ అధిక-నాణ్యత గల స్టీల్ ప్లేట్ వెల్డింగ్ లేదా సమావేశంతో తయారు చేయబడింది, మరియు కత్తి స్విచ్ ఆపరేటింగ్ హ్యాండిల్ స్విచ్ గేర్ ముందు కుడి కాలమ్లో వ్యవస్థాపించబడుతుంది, ఇది విద్యుత్ సరఫరాను మార్చడానికి ఉపయోగించబడుతుంది. పవర్ డిస్ట్రిబ్యూషన్ బాక్స్ ముందు వోల్టమీటర్ వ్యవస్థాపించబడింది. బస్సు వోల్టేజ్‌ను సూచిస్తుంది. పవర్ డిస్ట్రిబ్యూషన్ బాక్స్ ముందు ఒక తలుపు ఉంది. తలుపు తెరిచిన తరువాత, విద్యుత్ పంపిణీ పెట్టెలోని అన్ని పరికరాలు బహిర్గతమవుతాయి, ఇది నిర్వహణకు సౌకర్యంగా ఉంటుంది. ఈ విద్యుత్ పంపిణీ పెట్టె చైనా రూపొందించిన కొత్త భాగాలను అవలంబిస్తుంది, ఇది కాంపాక్ట్ నిర్మాణం, అనుకూలమైన నిర్వహణ మరియు సర్క్యూట్ పథకాల యొక్క సౌకర్యవంతమైన కలయిక యొక్క లక్షణాలను కలిగి ఉంది. పవర్ డిస్ట్రిబ్యూషన్ బాక్స్‌లో షార్ట్ సర్క్యూట్ రక్షణగా సర్క్యూట్ బ్రేకర్‌తో అమర్చారు, మరియు ఆపరేషన్ బటన్‌ను తలుపు ముందు ఇన్‌స్టాల్ చేయవచ్చు.

◆ ఆపరేషన్ మోడ్: మాన్యువల్.

◆ ఇన్‌స్టాలేషన్ మోడ్: నిలువు సంస్థాపన

◆ వైరింగ్ మోడ్: స్థిర వైరింగ్

XL-21 రకం తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ స్విచ్ గేర్ యొక్క సాంకేతిక పారామితులు

XL-21 టైప్ తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ స్విచ్ గేర్ యొక్క వ్యవస్థాపించడం మరియు ఉపయోగం

Distribution విద్యుత్ పంపిణీ పెట్టెను తనిఖీ చేసిన తర్వాత మాత్రమే ప్యాక్ చేసి రవాణా చేయవచ్చు. ఉత్పత్తి గమ్యస్థానానికి వచ్చినప్పుడు, మొదట పెట్టె పూర్తయిందో లేదో తనిఖీ చేయండి. విద్యుత్ పంపిణీ పెట్టెను వెంటనే వ్యవస్థాపించకపోతే, ఉత్పత్తిని పొడి మరియు శుభ్రమైన ప్రదేశంలో నిల్వ చేయండి.

Distribution ఇన్‌స్టాలేషన్ డ్రాయింగ్ ప్రకారం పవర్ డిస్ట్రిబ్యూషన్ బాక్స్‌ను ఇన్‌స్టాల్ చేయవచ్చు మరియు ఫౌండేషన్ ఛానల్ స్టీల్ మరియు స్క్రూలను వినియోగదారు అందించాలి. కేబుల్ అవుట్గోయింగ్ అయితే, వినియోగదారు ఫౌండేషన్ గాడి మరియు దిగువ పేస్ట్ బోల్ట్ వెలుపల కేబుల్ కందకాన్ని పాతిపెట్టాలి.

Distribution విద్యుత్ పంపిణీ పెట్టె వ్యవస్థాపించబడిన లేదా సరిదిద్దబడిన తరువాత, దాన్ని అమలు చేయడానికి ముందు వరుస అంశాలను తనిఖీ చేసి పరీక్షించాలి.

(1) అంతర్గత విద్యుత్ పరికరాలు మరియు వైరింగ్ స్కీమాటిక్ రేఖాచిత్రానికి అనుగుణంగా ఉన్నాయో లేదో తనిఖీ చేయండి.

(2) స్విచ్ సరళమైనది మరియు సాధారణమైనది అని చూడటానికి చాలాసార్లు తనిఖీ చేయండి మరియు ఆపరేట్ చేయండి.

(3) అన్ని మీటర్లు మరియు రిలేలు ఖచ్చితమైనవి అని తనిఖీ చేయండి మరియు పరీక్షించండి.

Instornditions ఆర్డరింగ్ సూచనలు

సరఫరా చేసేటప్పుడు కెక్సన్ అందించిన పత్రాలు మరియు ఉపకరణాలు.

▶ డెలివరీ జాబితా.

ఉత్పత్తి ధృవీకరణ పత్రం.

▶ ఫ్యాక్టరీ తనిఖీ నివేదిక.

Product ఉత్పత్తి వివరణ

System ప్రాధమిక వ్యవస్థ రేఖాచిత్రం, నియంత్రణ స్కీమాటిక్ రేఖాచిత్రం మరియు సెకండరీ వైరింగ్ రేఖాచిత్రం.

▶ క్యాబినెట్ డోర్ కీలు, ఆపరేటింగ్ హ్యాండిల్స్ మరియు కాంట్రాక్టులో పేర్కొన్న విడి భాగాలు.

Compent ప్రధాన భాగాల ఉపయోగం కోసం సూచనలు
