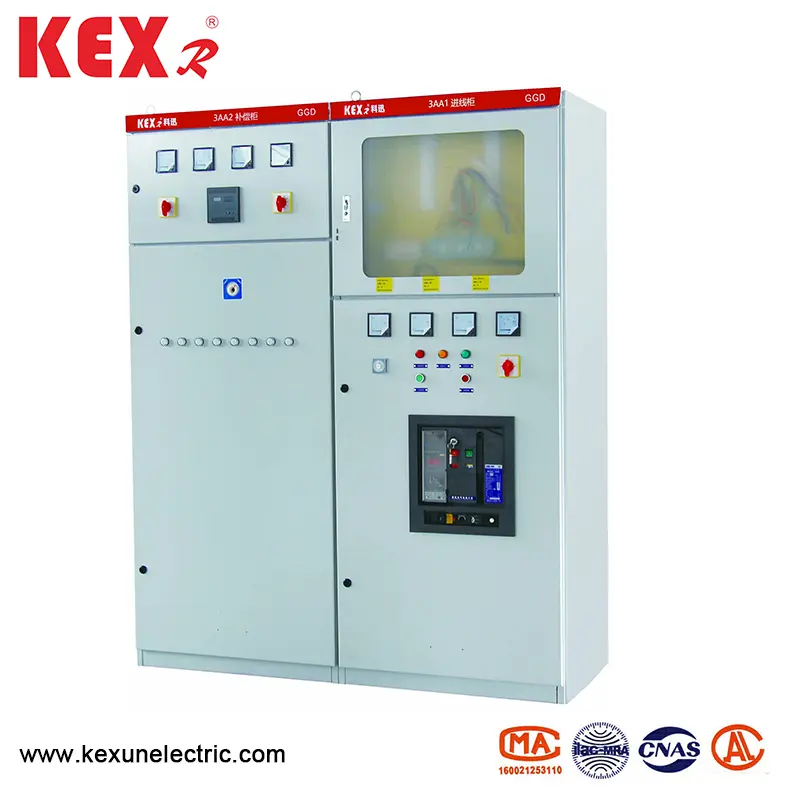

AC తక్కువ వోల్టేజ్ పంపిణీ స్విచ్ గేర్

G GGD రకం AC తక్కువ వోల్టేజ్ పంపిణీ స్విచ్ గేర్ యొక్క షరతులను ఉపయోగించడం

▶ పరిసర గాలి ఉష్ణోగ్రత +40 ℃ లేదా -5 కంటే తక్కువగా ఉండకూడదు, మరియు 24H లోపు సగటు ఉష్ణోగ్రత +35 than కంటే ఎక్కువగా ఉండకూడదు

Ind ఇండోర్ సంస్థాపన మరియు ఉపయోగం స్థలం యొక్క ఎత్తు 2000 మీ మించకూడదు;

గాలి యొక్క సాపేక్ష ఆర్ద్రత +40 of యొక్క అత్యధిక ఉష్ణోగ్రత వద్ద 50% మించకూడదు, మరియు తక్కువ ఉష్ణోగ్రత వద్ద పెద్ద సాపేక్ష ఉష్ణోగ్రత అనుమతించాలి (ఉదాహరణకు, 90% +20 at వద్ద), ఉష్ణోగ్రత మార్పుల కారణంగా అనుమానాస్పద మంచు యొక్క ప్రభావం అప్పుడప్పుడు సంభవిస్తుందని పరిగణనలోకి తీసుకుంటే;

The పరికరాలు వ్యవస్థాపించబడినప్పుడు, నిలువు విమానంతో వంపు 5 మించకూడదు:

H హింసాత్మక కంపనం మరియు ప్రభావం లేని ప్రదేశంలో పరికరాలు వ్యవస్థాపించబడతాయి మరియు విద్యుత్ భాగాలను క్షీణింపజేయడానికి ఇది సరిపోదు;

గమనిక: వినియోగదారులకు ప్రత్యేక అవసరాలు ఉన్నప్పుడు, వారు తయారీదారుతో చర్చలు జరపవచ్చు.

ఎలక్ట్రికల్ పారామితులు

డిజైన్ ఫీచర్

G జిజిడి రకం ఎసి యొక్క క్యాబినెట్ తక్కువ-వోల్టేజ్ పంపిణీ స్విచ్ గేర్ సాధారణ క్యాబినెట్ రూపంలో ఉంది, మరియు ఫ్రేమ్ 8 ఎంఎఫ్ కోల్డ్-ఫార్మ్డ్ స్టీల్‌తో స్థానిక వెల్డింగ్ ద్వారా సమావేశమవుతుంది. క్యాబినెట్ యొక్క ఖచ్చితత్వం మరియు నాణ్యతను నిర్ధారించడానికి ఫ్రేమ్ భాగాలు మరియు ప్రత్యేక సహాయక భాగాలను నియమించబడిన ఉక్కు తయారీదారు సరఫరా చేస్తారు. యూనివర్సల్ క్యాబినెట్ యొక్క భాగాలు మాడ్యులర్ సూత్రం ప్రకారం రూపొందించబడ్డాయి మరియు 20 మౌంటు రంధ్రాలు ఉన్నాయి. సార్వత్రిక గుణకం ఎక్కువగా ఉంది, ఇది కర్మాగారానికి ప్రీ-ప్రొడక్షన్‌ను గ్రహించగలదు, ఇది తయారీ చక్రాన్ని తగ్గించడమే కాక, పని సామర్థ్యాన్ని కూడా మెరుగుపరుస్తుంది.

G GGD రకం AC యొక్క రూపకల్పన తక్కువ-వోల్టేజ్ డిస్ట్రిబ్యూషన్ స్విచ్ గేర్ట్ క్యాబినెట్ యొక్క ఆపరేషన్‌లో వేడి వెదజల్లడాన్ని పూర్తిగా పరిగణిస్తుంది. క్యాబినెట్ యొక్క ఎగువ మరియు దిగువ చివరల వద్ద వేర్వేరు సంఖ్యలో శీతలీకరణ స్లాట్లు ఉన్నాయి. క్యాబినెట్‌లోని విద్యుత్ భాగాలు వేడిని ఉత్పత్తి చేసినప్పుడు, వేడి గాలి పెరుగుతుంది మరియు ఎగువ స్లాట్ ద్వారా విడుదల అవుతుంది, అయితే చల్లని గాలి నిరంతరం క్యాబినెట్‌లో దిగువ స్లాట్ ద్వారా నింపబడుతుంది, తద్వారా సీలు చేసిన క్యాబినెట్ శీతలీకరణ యొక్క ఉద్దేశ్యాన్ని సాధించడానికి దిగువ నుండి పైకి సహజమైన వెంటిలేషన్ వాహికను ఏర్పరుస్తుంది.

Industrand ఆధునిక పారిశ్రామిక ఉత్పత్తి మోడలింగ్ డిజైన్ యొక్క అవసరాల ప్రకారం, GGD రకం AC తక్కువ-వోల్టేజ్ పంపిణీ స్విచ్ గేర్ క్యాబినెట్ యొక్క ఆకారాన్ని మరియు ప్రతి భాగం యొక్క డివిజన్ పరిమాణాన్ని రూపొందించడానికి గోల్డెన్ సెక్షన్ నిష్పత్తి యొక్క పద్ధతిని అవలంబిస్తుంది, ఇది మొత్తం క్యాబినెట్ను అందంగా మరియు ఉదారంగా చేస్తుంది.

The అల్మరా తలుపు తిరిగే కీలు ద్వారా ఫ్రేమ్‌తో అనుసంధానించబడి ఉంది, ఇది సంస్థాపన మరియు విడదీయడానికి సౌకర్యవంతంగా ఉంటుంది. గేబుల్ రబ్బరు స్ట్రిప్ తలుపు యొక్క హేమ్‌లో పొందుపరచబడింది. తలుపు మూసివేసినప్పుడు, తలుపు మరియు ఫ్రేమ్ మధ్య స్ట్రిప్ ఒక నిర్దిష్ట కుదింపు స్ట్రోక్ కలిగి ఉంది, ఇది తలుపు క్యాబినెట్‌తో నేరుగా iding ీకొనకుండా నిరోధించవచ్చు మరియు తలుపు యొక్క రక్షణ స్థాయిని మెరుగుపరుస్తుంది.

Comp ఎలక్ట్రికల్ భాగాలతో కూడిన పరికర తలుపు మృదువైన రాగి వైర్ల యొక్క బహుళ తంతువుల ద్వారా ఫ్రేమ్‌తో అనుసంధానించబడి ఉంటుంది, మరియు క్యాబినెట్‌లోని ఇన్‌స్టాలేషన్ భాగాలు ఫ్రేమ్‌తో న్యూర్లెడ్ ​​స్క్రూల ద్వారా అనుసంధానించబడి ఉంటాయి, తద్వారా మొత్తం క్యాబినెట్ పూర్తి గ్రౌండింగ్ రక్షణ వ్యవస్థను కలిగి ఉంటుంది.

Cabe క్యాబినెట్ యొక్క టాప్ కోటు పాలిస్టర్ ఆరెంజ్ బేకింగ్ పెయింట్‌తో తయారు చేయబడింది, ఇది బలమైన సంశ్లేషణ మరియు మంచి ఆకృతిని కలిగి ఉంటుంది. మొత్తం క్యాబినెట్ సబ్-లైట్ టోన్‌లో ఉంది, ఇది అద్భుతమైన ప్రభావాన్ని నివారిస్తుంది మరియు విధుల్లో ఉన్న సిబ్బందికి సౌకర్యవంతమైన దృశ్య వాతావరణాన్ని సృష్టిస్తుంది.

Cabe అవసరమైనప్పుడు క్యాబినెట్ యొక్క పైభాగాన్ని తొలగించవచ్చు, ఇది సైట్‌లోని ప్రధాన బస్సు యొక్క అసెంబ్లీ మరియు సర్దుబాటుకు సౌకర్యవంతంగా ఉంటుంది. క్యాబినెట్ టాప్ యొక్క నాలుగు మూలల్లో లిఫ్టింగ్ మరియు షిప్పింగ్ కోసం రింగులు లిఫ్టింగ్ ఉన్నాయి.

Cabe క్యాబినెట్ యొక్క రక్షణ స్థాయి IP30, మరియు వినియోగదారులు వినియోగ వాతావరణం యొక్క అవసరాలకు అనుగుణంగా IP20 మరియు IP40 మధ్య కూడా ఎంచుకోవచ్చు.

● సంస్థాపన మరియు ఉపయోగం

ఉత్పత్తి స్వీకరించే ప్రదేశానికి వచ్చిన తరువాత, ఇది మొదట ప్యాకేజింగ్ చెక్కుచెదరకుండా ఉందో లేదో తనిఖీ చేయాలి మరియు సమస్యలు కనుగొనబడిన సమయానికి కారణాలను కనుగొనడానికి సంబంధిత విభాగాలకు తెలియజేయాలి. వెంటనే వ్యవస్థాపించబడని ఉత్పత్తుల కోసం, వాటిని సాధారణ వినియోగ పరిస్థితుల నిబంధనల ప్రకారం తగిన ప్రదేశాలలో ఉంచాలి.

ఉత్పత్తి సంస్థాపన

ఉత్పత్తుల యొక్క సంస్థాపన సంస్థాపన స్కీమాటిక్ రేఖాచిత్రం ప్రకారం నిర్వహించబడుతుంది (అటాచ్డ్ ఫిగర్ చూడండి), మరియు ప్రాథమిక ఛానెల్ స్టీల్ మరియు బోల్ట్‌లు వినియోగదారులచే అందించబడతాయి. ప్రధాన బస్సు మొత్తం వరుసలో టిన్ లేపనంతో వ్యవస్థాపించబడినప్పుడు, అతివ్యాప్తి చెందుతున్న ఉపరితలం మరమ్మతులు చేయబడి, సమం చేయబడుతుంది, శుభ్రం చేయబడుతుంది, తటస్థ వాసెలిన్‌తో పూత పూయబడుతుంది లేదా ఇతర చర్యలు తీసుకోవాలి, ఆపై బోల్ట్‌లతో కట్టుకోవాలి.

Enstational ఇన్‌స్టాలేషన్ తర్వాత మరియు అమలులోకి రాకముందే ఈ క్రింది అంశాల కోసం ఉత్పత్తులు తనిఖీ చేయబడతాయి మరియు పరీక్షించబడతాయి.

The క్యాబినెట్ యొక్క టాప్ పెయింట్ పడిపోయిందా మరియు క్యాబినెట్ పొడి మరియు శుభ్రంగా ఉందా అని తనిఖీ చేయండి.

Compent విద్యుత్ భాగాల ఆపరేటింగ్ మెకానిజం అనువైనదా, మరియు జామింగ్ లేదా అధిక ఆపరేటింగ్ ఫోర్స్ ఉండకూడదు.

Election ప్రధాన విద్యుత్ ఉపకరణాల యొక్క ప్రధాన మరియు సహాయక పరిచయాల ఆన్-ఆఫ్ నమ్మదగినది మరియు ఖచ్చితమైనది.

Intort పరికర సూచిక మరియు ట్రాన్స్ఫార్మర్ యొక్క నిష్పత్తి మరియు ధ్రువణత సరైనదేనా.

Bus బస్‌బార్ కనెక్షన్ మంచిదా మరియు ఇన్సులేషన్ మద్దతు ఇస్తుందో లేదో, మౌంటు భాగాలు మరియు ఉపకరణాలు మౌంటు చేయడం దృ and ంగా మరియు విశ్వసనీయంగా ఇన్‌స్టాల్ చేయబడ్డాయి.

Accily సహాయక పరిచయం అవసరాలకు అనుగుణంగా ఉందా, ఫ్యూజ్ యొక్క ఫ్యూజ్ కోర్ స్పెసిఫికేషన్ సరైనదేనా, రిలే యొక్క సెట్టింగ్ విలువ డిజైన్ అవసరాలను తీర్చగలదా, మరియు చర్య నమ్మదగినది మరియు ఖచ్చితమైనది కాదా.

Circ సర్క్యూట్ యొక్క పరిచయం ఎలక్ట్రికల్ స్కీమాటిక్ రేఖాచిత్రం యొక్క అవసరాలను తీరుస్తుందా.

Cirche రక్షణ సర్క్యూట్ వ్యవస్థ అవసరాలకు అనుగుణంగా ఉందా.

1 1 మెగోహ్మీటర్ కంటే తక్కువ ఇన్సులేషన్ నిరోధక విలువను కొలవడానికి 500-వోల్ట్ మెగోహ్మీటర్‌ను ఉపయోగించండి.

Ing ఉపయోగం కోసం జాగ్రత్తలు

(1) .ఈ ఉత్పత్తి గోడకు వ్యతిరేకంగా వ్యవస్థాపించబడలేదు, ఒక వైపు (ముందు వైపు) పనిచేస్తుంది మరియు డబుల్ తలుపులతో నిర్వహించబడుతుంది. అర్హత కలిగిన నిపుణులు మాత్రమే ఆపరేషన్, తనిఖీ మరియు నిర్వహణ కోసం ఉత్పత్తి నిర్వహణ ఛానల్ మరియు అల్మరా తలుపులోకి ప్రవేశించవచ్చు లేదా తెరవగలరు.

(2). ఎయిర్ స్విచ్ చాలాసార్లు, స్థానిక కాంటాక్ట్ లోకల్ బర్న్స్ మరియు కార్బన్ పదార్థాలను ఉత్పత్తి చేస్తుంది, కాంటాక్ట్ రెసిస్టెన్స్ పెంచండి, దాని ఆపరేటింగ్ సూచనల ప్రకారం ఎయిర్ స్విచ్ యొక్క క్రమం తప్పకుండా నిర్వహణ మరియు మరమ్మత్తుగా ఉండాలి.

Product ఉత్పత్తి పూర్తి సెట్

▶ ప్యాకింగ్ జాబితా

ఉత్పత్తి ధృవీకరణ పత్రం

Use ఉపయోగం కోసం సూచనలు

▶ ఫ్యాక్టరీ పరీక్ష నివేదిక

ఎలక్ట్రికల్ డ్రాయింగ్‌లు

▶ క్యాబినెట్ డోర్ కీలు, ఆపరేటింగ్ హ్యాండిల్స్ మరియు కాంట్రాక్టులో పేర్కొన్న విడి భాగాలు.

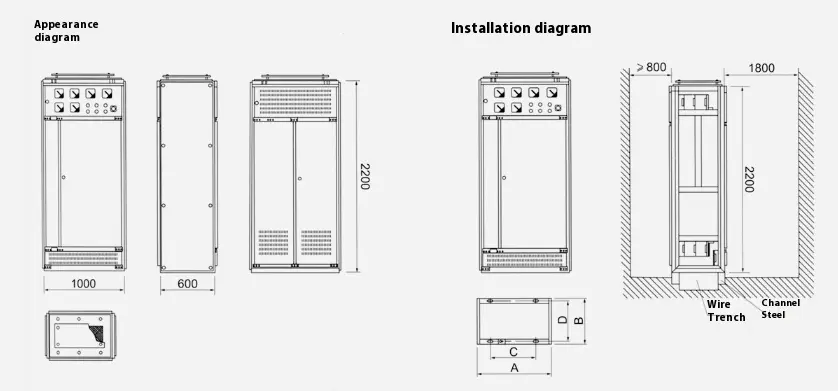

● అవుట్‌లైన్ మరియు ఇన్‌స్టాలేషన్ స్కీమాటిక్ రేఖాచిత్రం
