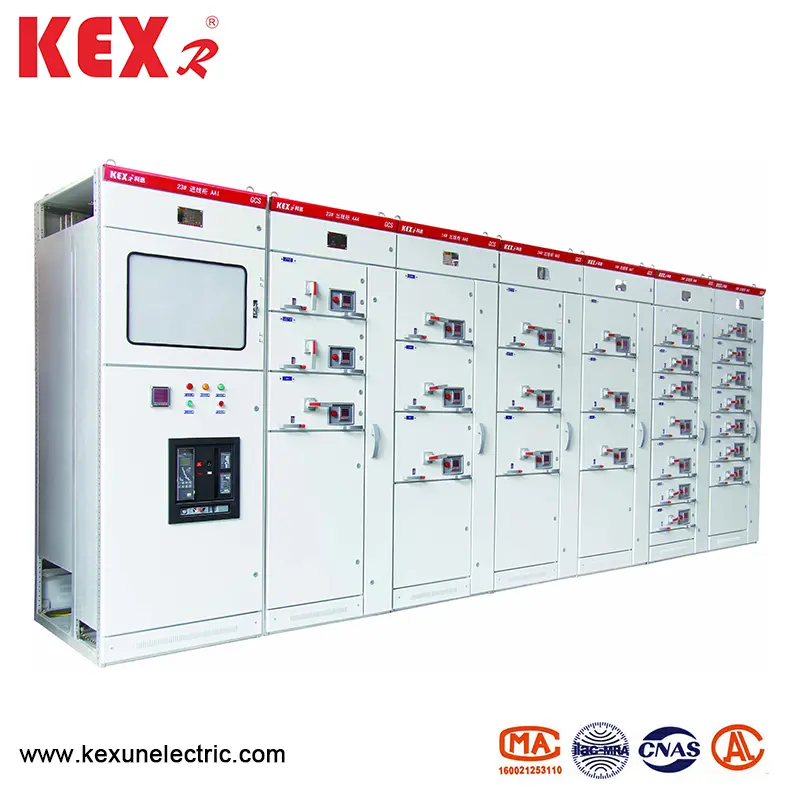

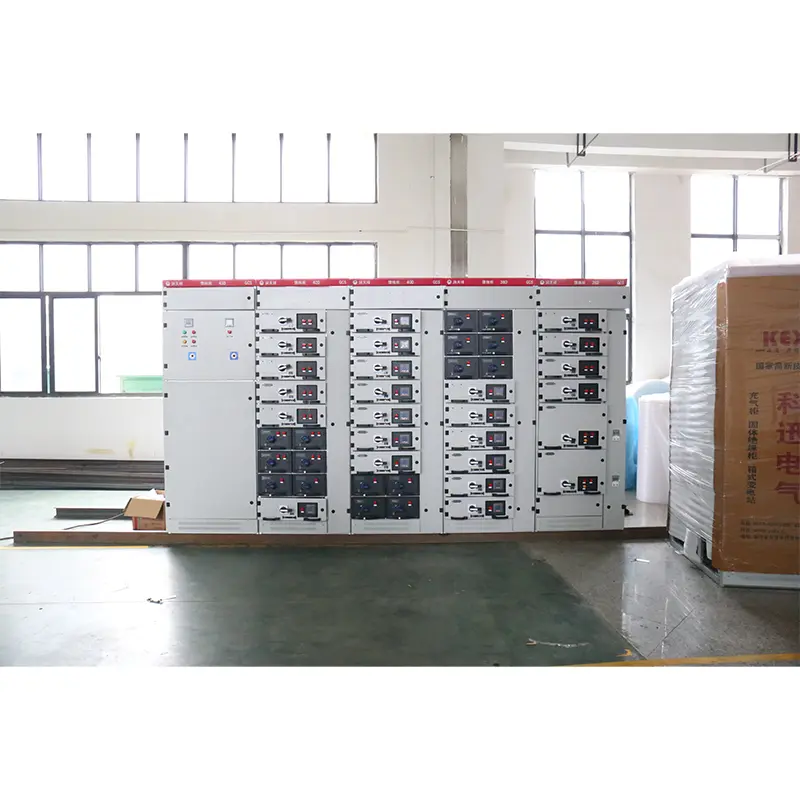

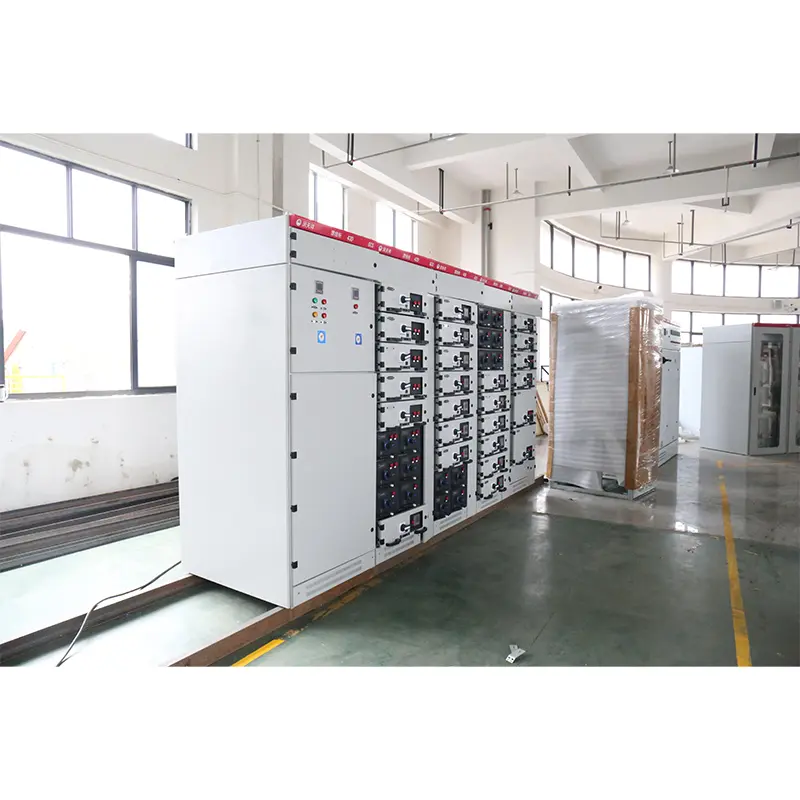

తక్కువ వోల్టేజ్ వెలికితీత స్విచ్ క్యాబినెట్

● పనితీరు సూచిక

GCS రకం తక్కువ వోల్టేజ్ వెలికితీత స్విచ్ క్యాబినెట్ ఈ క్రింది ప్రమాణాలకు అనుగుణంగా ఉంటుంది:

▶ IEC439-1 తక్కువ-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్

▶ GB7251 తక్కువ-వోల్టేజ్ స్విచ్ గేర్

▶ ZBK36001 తక్కువ-వోల్టేజ్ పుల్-అవుట్ స్విచ్ గేర్

Parication ప్రాథమిక పారామితులు

ప్రధాన నిర్మాణం

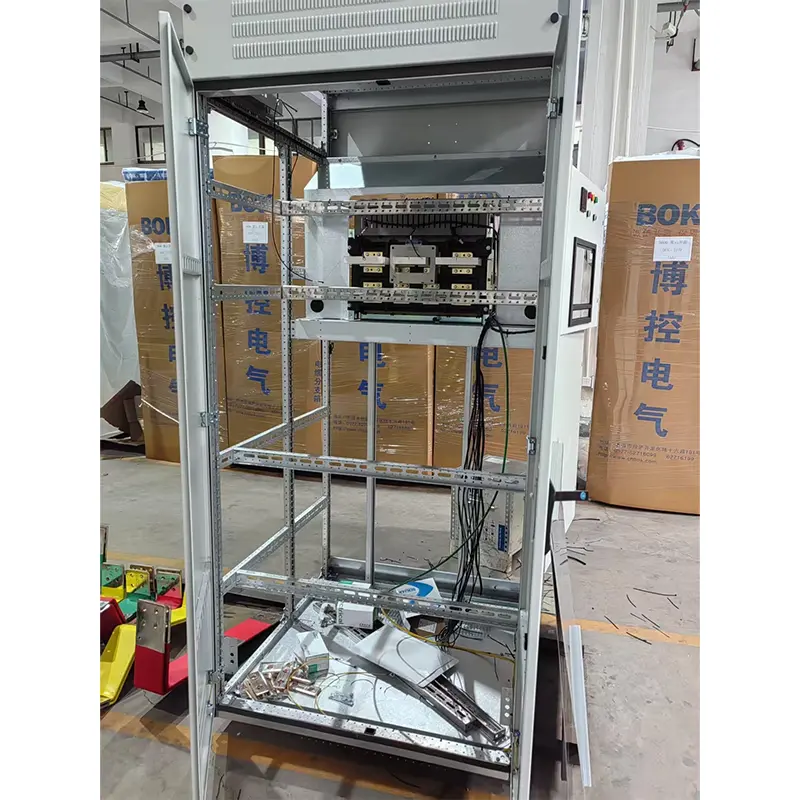

G జిసిఎస్ రకం తక్కువ వోల్టేజ్ వెలికితీత స్విచ్ క్యాబినెట్ 8 ఎంఎఫ్ టైప్ ఓపెన్ సెక్షన్ స్టీల్‌ను అవలంబిస్తుంది, మరియు సెక్షన్ స్టీల్ యొక్క రెండు వైపులా వరుసగా 20 మిమీ మరియు 100 మిమీ మరియు ①9.2 మిమీ మాడ్యులస్‌తో సంస్థాపనా రంధ్రాలను కలిగి ఉంటాయి, కాబట్టి అంతర్గత సంస్థాపన సరళమైనది మరియు సౌకర్యవంతంగా ఉంటుంది.

Frame ప్రధాన ఫ్రేమ్ రెండు అసెంబ్లీ రూపాల్లో రూపొందించబడింది, అవి వినియోగదారులు ఎంచుకోవడానికి పూర్తిగా సమావేశమైన నిర్మాణం మరియు పాక్షికంగా వెల్డెడ్ స్ట్రక్చర్ (సైడ్ ఫ్రేమ్ మరియు క్రాస్ బీమ్).

The పరికరం యొక్క ప్రతి ఫంక్షనల్ గది ఒకదానికొకటి వేరుచేయబడుతుంది మరియు దాని కంపార్ట్మెంట్లు ఫంక్షనల్ యూనిట్ రూమ్, బస్ రూమ్ మరియు కేబుల్ రూమ్‌గా విభజించబడ్డాయి. ప్రతి గది యొక్క విధులు సాపేక్షంగా స్వతంత్రంగా ఉంటాయి.

Main క్షితిజ సమాంతర ప్రధాన బస్సు క్యాబినెట్ వెనుక అడ్డంగా అమర్చబడి ఉంటుంది, ఇది పరికరం యొక్క ప్రధాన సర్క్యూట్ అధిక షార్ట్-సర్క్యూట్ బలాన్ని కలిగి ఉండటానికి ప్రాథమిక కొలత.

కేబుల్ కంపార్ట్మెంట్ యొక్క రూపకల్పన కేబుల్స్ పైకి క్రిందికి వెళ్ళడం చాలా సౌకర్యవంతంగా చేస్తుంది.

Of పరికరం యొక్క సాధారణ క్యాబినెట్ యొక్క పరిమాణ శ్రేణి (దిగువ పట్టిక చూడండి):

● ఫంక్షన్ యూనిట్

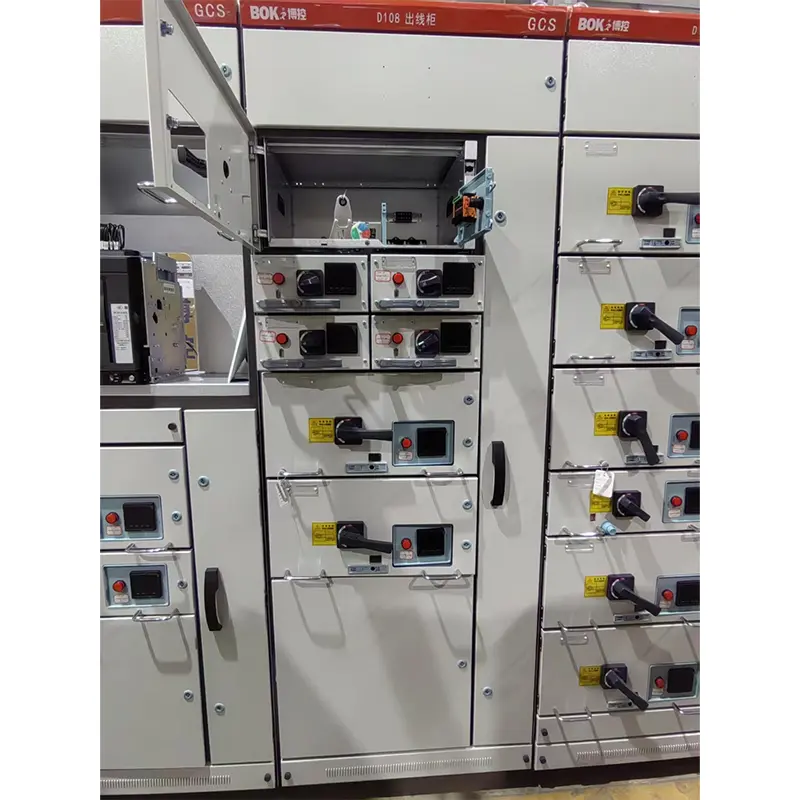

1. డ్రాయర్ యొక్క ఎత్తు 160 మిమీ. ఇది 1/2 యూనిట్, 1 యూనిట్, 3/2 యూనిట్, 2 యూనిట్, 3 యూనిట్ మరియు ఐదు సైజు సిరీస్‌గా విభజించబడింది. యూనిట్ సర్క్యూట్ యొక్క రేట్ ప్రవాహం 400A లేదా అంతకంటే తక్కువ.

2. డ్రాయర్ ఎత్తు పరిమాణంలో మాత్రమే మారుతుంది, మరియు దాని వెడల్పు మరియు లోతు పరిమాణం మారవు. అదే ఫంక్షనల్ యూనిట్లతో ఉన్న డ్రాయర్లు మంచి పరస్పర మార్పిడిని కలిగి ఉంటాయి.

3. ప్రతి MCC క్యాబినెట్‌లో గరిష్టంగా 11 వన్-యూనిట్ డ్రాయర్లు లేదా 22 1/2 యూనిట్ డ్రాయర్లతో అమర్చవచ్చు. ఇందులో ఒకటి కంటే ఎక్కువ యూనిట్ డ్రాయర్ మల్టీఫంక్షనల్ బ్యాక్ ప్లేట్‌ను అవలంబిస్తుంది.

4. ప్రస్తుత ప్రకారం, డ్రాయర్ యొక్క ఇన్లెట్ మరియు అవుట్లెట్ పంక్తులు ఒకే చిప్ నిర్మాణంతో వేర్వేరు సంఖ్యలో ప్లగిన్‌లను అవలంబిస్తాయి.

5. 1/2 యూనిట్ డ్రాయర్ మరియు కేబుల్ గది ZJ-2 అడాప్టర్ ద్వారా బ్యాక్ ప్లేట్ నిర్మాణంతో అనుసంధానించబడి ఉన్నాయి.

6. యూనిట్ డ్రాయర్ మరియు కేబుల్ గది మధ్య కనెక్షన్ ప్రస్తుత గ్రేడింగ్ ప్రకారం అదే సైజు బార్ లేదా ట్యూబ్ నిర్మాణంతో ZJ-1 అడాప్టర్‌ను అవలంబిస్తుంది.

7. డ్రాయర్ యూనిట్ మెకానికల్ ఇంటర్‌లాకింగ్ పరికరంతో అమర్చబడి ఉంటుంది.

ఎలక్ట్రికల్ భాగాలు

ప్రధాన విద్యుత్ భాగాల ఎంపిక సూత్రం దిగుమతి చేసుకున్న సాంకేతిక పరిజ్ఞానంపై ఆధారపడి ఉంటుంది, వీటిని చైనాలో సిరీస్‌లో ఉత్పత్తి చేయవచ్చు మరియు పరికరం యొక్క అధిక పనితీరు యొక్క అవసరాలను తీర్చవచ్చు

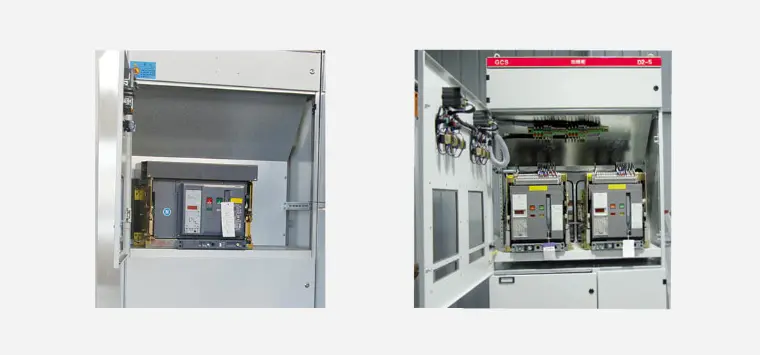

Supply విద్యుత్ సరఫరా మరియు ఫీడర్ యూనిట్ యొక్క బ్రేకర్ ప్రధానంగా AH సిరీస్‌ను ఎంచుకుంటుంది. మరింత అధునాతన పనితీరుతో ఎబిబి కంపెనీ నిర్మించిన ష్నైడర్ కంపెనీ మరియు ఎఫ్ సిరీస్ నిర్మించిన ఇతర ఎమ్ సిరీస్‌లను కూడా ఎంచుకోవచ్చు. AH సర్క్యూట్ బ్రేకర్ మంచి పనితీరు, కాంపాక్ట్ నిర్మాణం, తక్కువ బరువు మరియు బలమైన శ్రేణి యొక్క లక్షణాలను కలిగి ఉంది. ధర చాలా తక్కువ, నిర్వహణ మరియు ఉపయోగం సౌకర్యవంతంగా ఉంటాయి మరియు అన్ని పనితీరు సూచికలు ఈ పరికరం యొక్క అవసరాలను తీర్చగలవు.

▶ డ్రాయర్ యూనిట్. 100 ఎ సిరీస్. ఈ స్విచ్‌లు మంచి పనితీరు, కాంపాక్ట్ నిర్మాణం, చిన్న ఆర్సింగ్ లేదా ఆర్సింగ్ మరియు అధిక సాంకేతిక మరియు ఆర్థిక సూచికల లక్షణాలను కలిగి ఉంటాయి, ఇవి ఈ పరికరం యొక్క అవసరాలను తీర్చగలవు.

Is ఐసోలేటింగ్ స్విచ్ మరియు ఫ్యూజ్ ఐసోలేటింగ్ స్విచ్ Q సిరీస్. ఈ సిరీస్ అధిక విశ్వసనీయత మరియు బలమైన బ్రేకింగ్ సామర్థ్యాన్ని కలిగి ఉంది మరియు యాంత్రిక ఇంటర్‌లాకింగ్ గ్రహించగలదు.

F ప్రధాన ఫ్యూజ్ NT సిరీస్. 5. ఎసి కాంటాక్టర్లు సిరీస్ B మరియు LCI-D లో ఉండాలి ..

G GCS యొక్క లక్షణాలు తక్కువ వోల్టేజ్ వెలికితీత స్విచ్ క్యాబినెట్

1. అడాప్టర్ యొక్క ఉష్ణ సామర్థ్యాన్ని మెరుగుపరచండి మరియు అడాప్టర్ యొక్క ఉష్ణోగ్రత పెరుగుదల వల్ల కనెక్టర్, కేబుల్ హెడ్ మరియు స్పేసర్‌కు వచ్చే అదనపు ఉష్ణోగ్రత పెరుగుదలను బాగా తగ్గిస్తుంది.

2. ఫంక్షనల్ యూనిట్లు మరియు కంపార్ట్‌మెంట్ల మధ్య విభజన స్పష్టంగా మరియు నమ్మదగినది, మరియు ఒక యూనిట్ యొక్క వైఫల్యం ఇతర యూనిట్ల పనిని ప్రభావితం చేయదు, తద్వారా వైఫల్యం కనీస పరిధికి పరిమితం చేయబడింది.

3. బస్సుల క్షితిజ సమాంతర అమరిక పరికరానికి మంచి డైనమిక్ మరియు థర్మల్ స్థిరత్వాన్ని కలిగి ఉంటుంది మరియు 80/176KA షార్ట్-సర్క్యూట్ కరెంట్ యొక్క ప్రభావాన్ని తట్టుకోగలదు.

4. ఒకే 4. ఎంసిసి క్యాబినెట్‌లోని సర్క్యూట్ల సంఖ్య 22, విద్యుత్ ఉత్పత్తిలో ఆటోమేటిక్ ఎలక్ట్రిక్ డోర్స్ (మెషీన్లు), పెట్రోకెమికల్ సిస్టమ్స్ మరియు పెద్ద సింగిల్ యూనిట్ సామర్థ్యంతో ఇతర పరిశ్రమల అవసరాలను పూర్తిగా పరిశీలిస్తుంది.

5. పరికరం మరియు బాహ్య కేబుల్ మధ్య కనెక్షన్ కేబుల్ కంపార్ట్మెంట్లో పూర్తయింది మరియు కేబుల్ పైకి క్రిందికి వెళ్ళవచ్చు. ప్రస్తుత ట్రాన్స్ఫార్మర్ కేబుల్ కంపార్ట్మెంట్లో వ్యవస్థాపించబడింది, ఇది సంస్థాపన మరియు నిర్వహణను సౌకర్యవంతంగా చేస్తుంది.

.

7. డ్రాయర్ యూనిట్ తగినంత సంఖ్యలో ద్వితీయ కనెక్టర్లను కలిగి ఉంది (యూనిట్ 1 మరియు అంతకంటే ఎక్కువ కోసం 32 జతలు మరియు యూనిట్ 1/2 కోసం 20 జతలు), ఇది పరిచయాల సంఖ్య కోసం కంప్యూటర్ ఇంటర్ఫేస్ మరియు ఆటోమేటిక్ కంట్రోల్ లూప్ యొక్క అవసరాలను తీర్చగలదు

● సహాయక సర్క్యూట్

సహాయక సర్క్యూట్ రేఖాచిత్రం యొక్క రూపకల్పన థర్మల్ పవర్ ప్లాంట్లు మరియు ఇతర సంబంధిత డిజైన్ సాంకేతిక నిబంధనల యొక్క సహాయక శక్తి రూపకల్పన కోసం సాంకేతిక నిబంధనలకు అనుగుణంగా ఉంటుంది. ఇది విద్యుత్ ప్లాంట్లు మరియు సబ్‌స్టేషన్ల యొక్క తక్కువ-వోల్టేజ్ విద్యుత్ వ్యవస్థకు మరియు కర్మాగారాలు, గనులు మరియు ఎత్తైన భవనాలలో తక్కువ-వోల్టేజ్ విద్యుత్ పంపిణీ వ్యవస్థకు అనుకూలంగా ఉంటుంది. కర్మాగారాలు మరియు గనుల సహాయక సర్క్యూట్ పథకం ప్రధాన సర్క్యూట్ పథకం ప్రకారం రూపొందించబడింది, ఇది విద్యుత్ సరఫరా ఇన్కమింగ్ లైన్, ఫీడర్ లైన్ (పిసి) మరియు మోటార్ ఫీడర్ లైన్ (ఎంసిసి) యొక్క ఫంక్షనల్ యూనిట్లుగా విభజించబడింది.

ఉత్పత్తి ప్యాకేజీ

తయారీదారు సరఫరా చేసేటప్పుడు ఈ క్రింది పత్రాలు మరియు ఉపకరణాలను అందించాలి:

List పరికర జాబితా

ఉత్పత్తి ధృవీకరణ పత్రం

Use ఉపయోగం కోసం సూచనలు

▶ ఫ్యాక్టరీ పరీక్ష నివేదిక

ఎలక్ట్రికల్ డ్రాయింగ్‌లు

▶ క్యాబినెట్ డోర్ కీలు, ఆపరేటింగ్ హ్యాండిల్స్ మరియు కాంట్రాక్టులో పేర్కొన్న విడి భాగాలు.

Compent ప్రధాన భాగాల సంస్థాపనా సూచనలు

Instornditions ఆర్డరింగ్ సూచనలు

GCS రకం తక్కువ వోల్టేజ్ వెలికితీత స్విచ్ క్యాబినెట్ యొక్క ఆర్డర్ కాంట్రాక్ట్ ఈ క్రింది విషయాలను కలిగి ఉంది:

Product ఉత్పత్తి యొక్క పూర్తి నమూనాలో ప్రధాన సర్క్యూట్ స్కీమ్ నంబర్ మరియు సహాయక సర్క్యూట్ స్కీమ్ సంఖ్య ఉన్నాయి.

Circ మెయిన్ సర్క్యూట్ సిస్టమ్ కాంబినేషన్ సీక్వెన్స్ రేఖాచిత్రం

Aup సహాయక సర్క్యూట్ యొక్క ఎలక్ట్రికల్ స్కీమాటిక్ రేఖాచిత్రం

Cabe క్యాబినెట్‌లోని భాగాల జాబితా

Cort సర్క్యూట్లో వోల్టేజ్, కరెంట్ మరియు సమయం వంటి పారామితులను సెట్ చేస్తుంది.

Product ఉత్పత్తి యొక్క సాధారణ ఉపయోగానికి భిన్నంగా ఉన్న ఇతర ప్రత్యేక పట్టికలు.
