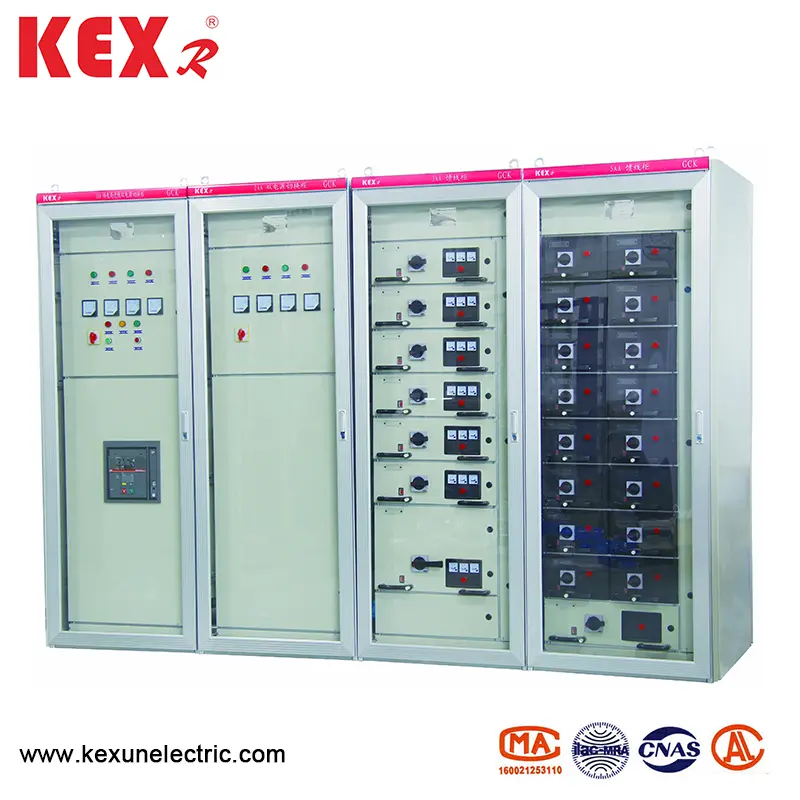

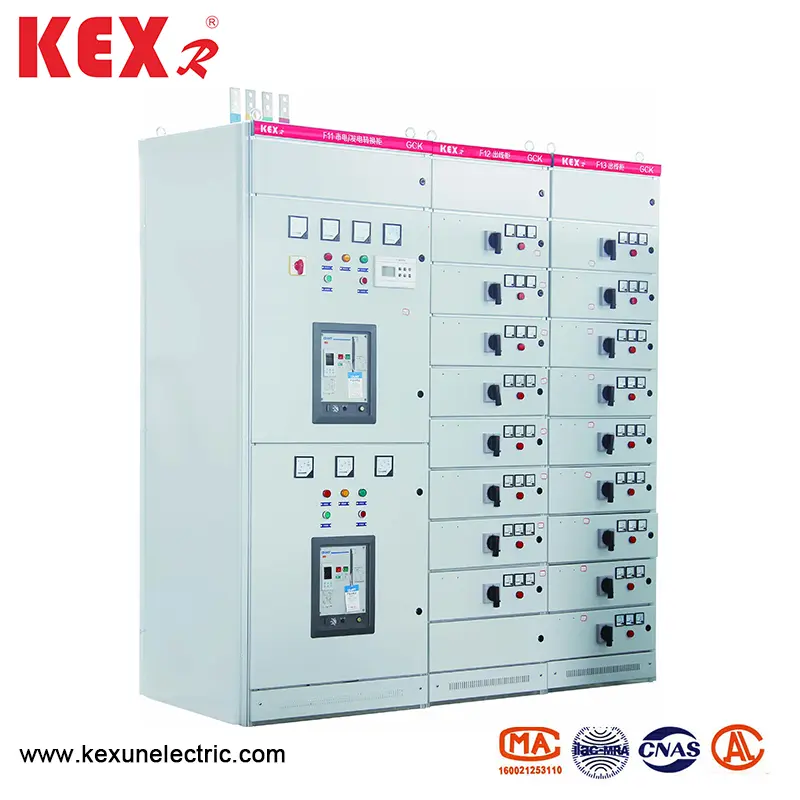

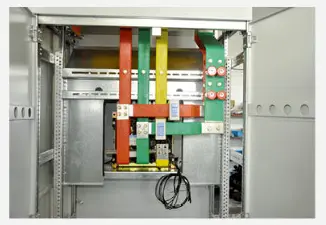

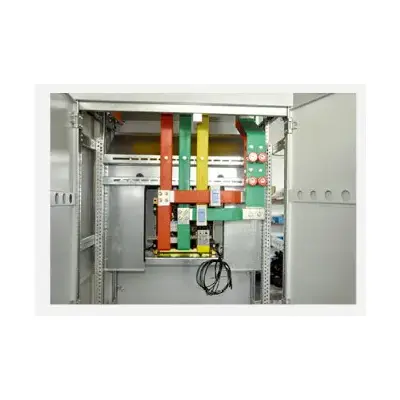

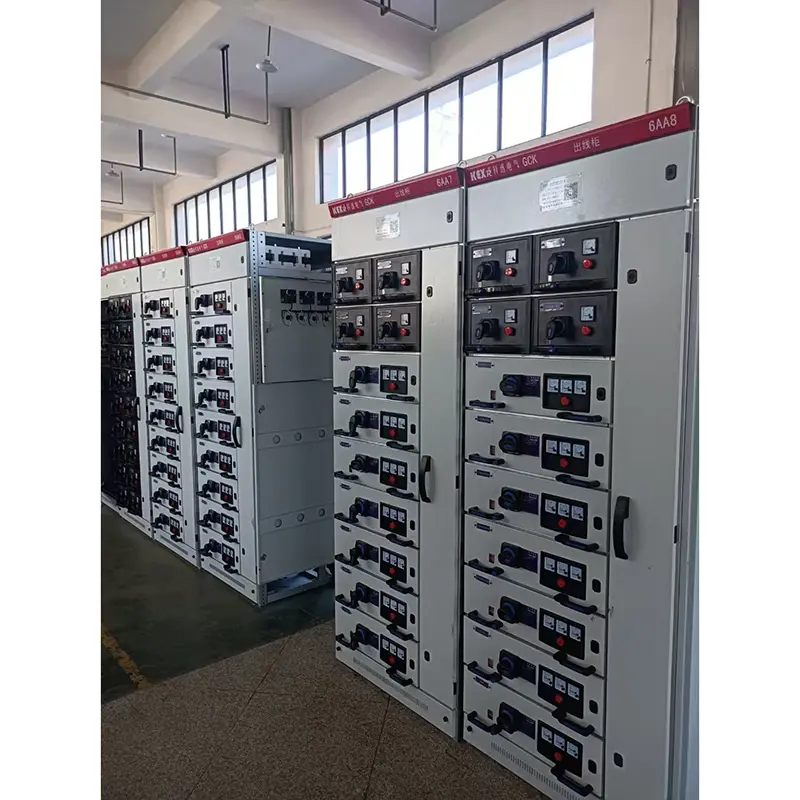

తక్కువ వోల్టేజ్ డ్రా-అవుట్ స్విచ్ గేర్

ఉత్పత్తి లక్షణాలు

ఈ తక్కువ వోల్టేజ్ డ్రా-అవుట్ స్విచ్ గేర్ అధిక బ్రేకింగ్ సామర్థ్యం, ​​మంచి డైనమిక్ మరియు థర్మల్ స్టెబిలిటీ, అధునాతన మరియు సహేతుకమైన నిర్మాణం, ప్రాక్టికల్ ఎలక్ట్రికల్ స్కీమ్, సిరీస్, బలమైన పాండిత్యము, వివిధ స్కీమ్ యూనిట్ల యొక్క ఏకపక్ష కలయిక, ఒక స్విచ్ గేర్, ఫ్లోర్ స్పేస్ సేవింగ్, బ్యూటిఫుల్ ఫీడెన్స్, అధిక రక్షణ స్థాయి, భద్రత మరియు విశ్వసనీయత మరియు విశ్వసనీయత. ఈ ఉత్పత్తి IEC439 NEMAICS2-322 ప్రమాణానికి అనుగుణంగా ఉంటుంది మరియు GB7251-87 "తక్కువ-వోల్టేజ్ స్విచ్ గేర్" నేషనల్ స్టాండర్డ్ మరియు ZBK36001-89 "తక్కువ-వోల్టేజ్ ఉపసంహరణ స్విచ్ గేర్" ప్రొఫెషనల్ స్టాండర్డ్ కు కూడా అనుగుణంగా ఉంటుంది.

Main మెయిన్ టెక్నికల్ పారామితులు

● ఆర్కిటెక్చరల్ ఫీచర్

తక్కువ వోల్టేజ్ డ్రా-అవుట్ స్విచ్ గేర్ యొక్క ప్రాథమిక స్విచ్ గేర్ ఫ్రేమ్ నిర్మాణం. స్విచ్ గేర్ ఫ్రేమ్ యొక్క అన్ని నిర్మాణ భాగాలు ఒక ప్రాథమిక ఫ్రేమ్‌ను రూపొందించడానికి స్క్రూల ద్వారా ఒకదానితో ఒకటి అనుసంధానించబడి ఉంటాయి. అప్పుడు, అవసరమైన విధంగా, తలుపులు, అడ్డంకులు, విభజనలు, డ్రాయర్లు, మౌంటు బ్రాకెట్లు, బస్ బార్‌లు మరియు విద్యుత్ భాగాలు పూర్తి స్విచ్ గేర్‌ను సమీకరించటానికి జోడించబడతాయి. ఈ LV స్విచ్ గేర్ ఈ క్రింది లక్షణాలను కలిగి ఉంది:

▶ 1. ఫ్రేమ్ ప్రొఫైల్డ్ స్టీల్‌తో తయారు చేయబడింది, ఇది త్రిమితీయ మూలలో ప్లేట్ చేత ఉంచబడుతుంది మరియు వెల్డింగ్ నిర్మాణం లేకుండా బోల్ట్ చేయబడింది, తద్వారా వెల్డింగ్ వైకల్యం మరియు ఒత్తిడిని నివారించవచ్చు మరియు సంస్థాపనా ఖచ్చితత్వాన్ని మెరుగుపరుస్తుంది.

▶ 2. మాడ్యులస్ E = 20 మిమీ ప్రకారం ఫ్రేమ్‌లు మరియు భాగాల మౌంటు రంధ్రాలు మారుతాయి.

▶ 3. అంతర్గత నిర్మాణ భాగాలు గాల్వనైజ్ చేయబడ్డాయి. పిక్లింగ్ మరియు ఫాస్ఫేటింగ్ తరువాత, బాహ్య భాగాన్ని ఎలెక్ట్రోస్టాటిక్ ఎపోక్సీ పౌడర్‌తో పిచికారీ చేస్తారు. 4. సర్క్యూట్ బ్రేకర్లలో దేశీయ DW15C, ME మరియు ఇతర సిరీస్ ఉన్నాయి, మరియు వినియోగదారుల అవసరాలకు అనుగుణంగా విదేశీ ఎలక్ట్రిక్ కంపెనీలు ఉత్పత్తి చేసే వివిధ సర్క్యూట్ బ్రేకర్లతో కూడా అమర్చవచ్చు, ABB కంపెనీ మరియు ఇంటెలిజెంట్ సర్క్యూట్ బ్రేకర్స్ ఉత్పత్తి చేసే F సిరీస్ సర్క్యూట్ బ్రేకర్లు. సాధారణంగా, పిసి యూనిట్ విలోమ వరుసలతో ప్రధాన సర్క్యూట్ (బస్ కప్లర్‌తో సహా) కలిగి ఉంటుంది. రేట్ చేసిన కరెంట్ 630A-1600A ఉన్నప్పుడు, ఇది మొత్తం పరిమాణంతో 800 × 1000 × 2200 (వెడల్పు x లోతు x ఎత్తు) తో స్విచ్ గేర్‌ను ఆక్రమించింది. టర్నోవర్ లేని ప్రధాన సర్క్యూట్ 800 × 800 × 2000 (వెడల్పు, లోతు మరియు ఎత్తు) యొక్క బాహ్య పరిమాణంతో స్విచ్ గేర్‌ను ఆక్రమించింది. రేటెడ్ కరెంట్ 1600A-3150A మధ్య ఉన్నప్పుడు, ఇది మొత్తం పరిమాణంతో 1000 × 1000 × 2200 (వెడల్పు x లోతు x ఎత్తు) తో స్విచ్ గేర్‌ను ఆక్రమిస్తుంది. మెయిన్ స్విచ్ గేర్ లేదు. రేట్ చేయబడిన ప్రవాహం 1600A-3150A అయినప్పుడు, ఇది 1000 × 1000 × 220 (వెడల్పు × లోతు × ఎత్తు) యొక్క బాహ్య పరిమాణంతో స్విచ్ గేర్‌ను ఆక్రమించింది. టర్నోవర్ లేని ప్రధాన సర్క్యూట్ 1000 × 800 × 2200 (వెడల్పు x లోతు x ఎత్తు) యొక్క బాహ్య పరిమాణంతో స్విచ్ గేర్‌ను ఆక్రమించింది.

▶ 4. పవర్ సెంటర్ (పిసి) ఫీడర్ స్విచ్ గేర్ యొక్క నిర్మాణం ఇన్కమింగ్ స్విచ్ గేర్ మాదిరిగానే ఉంటుంది. దాణా ప్రవాహం 630A-1600A అయినప్పుడు, 1000 × 1000 × 2200 (వెడల్పు × లోతు × ఎత్తు) స్విచ్ గేర్ రెండు ఉచ్చులు కలిగి ఉంటుంది, ఇవి పైకి క్రిందికి అమర్చబడి ఉంటాయి.

▶ 5. మోటార్ కంట్రోల్ సెంటర్ (ఎంసిసి) స్విచ్ గేర్ రెండు రకాలను కలిగి ఉంది: వాల్-మౌంటెడ్ స్విచ్ గేర్ మరియు నాన్-వాల్-మౌంటెడ్ స్విచ్ గేర్, వీటిలో పైభాగం క్షితిజ సమాంతర బస్‌బార్ ప్రాంతం, మరియు డ్రాయర్ ఫంక్షనల్ యూనిట్ ప్రాంతం క్షితిజ సమాంతర బస్‌బార్ ప్రాంతం క్రింద ఉంది, వీటిలో వెడల్పు 600 మిమీ, మరియు డ్రాయర్ ఫంక్షనల్ యూనిట్ ప్రాంతం యొక్క ఎత్తు 1840 మి.మీ. స్విచ్ గేర్ బాడీ వాల్-మౌంటెడ్ అయినప్పుడు, స్విచ్ గేర్ యొక్క ఎడమ భాగం ఒక ఫంక్షనల్ యూనిట్ ప్రాంతం, మరియు కుడి భాగం 200 మిమీ వెడల్పు గల కేబుల్ అవుట్లెట్ ప్రాంతాన్ని కలిగి ఉంది. స్విచ్ గేర్ యొక్క మొత్తం కొలతలు 800/500/2200 (వెడల్పు/లోతు/ఎత్తు). స్విచ్ గేర్ గోడ నుండి దూరంగా వ్యవస్థాపించబడినప్పుడు, స్విచ్ గేర్ యొక్క వెడల్పు 600 మిమీ, మరియు కేబుల్ అవుట్లెట్ ప్రాంతం స్విచ్ గేర్ వెనుక భాగంలో ఉంటుంది. స్విచ్ గేర్ యొక్క మొత్తం కొలతలు 600 × 800 (1000) × 2200 (వెడల్పు x లోతు x ఎత్తు). రెండు రకాల స్విచ్ గేర్ లోతులు ఉన్నాయి: 800 మరియు 1000. పిసి స్విచ్ గేర్ యొక్క లోతుకు అనుగుణంగా ఉండటానికి వినియోగదారులు 1000 లోతుతో స్విచ్ గేర్ను ఎన్నుకోవాలని మేము సూచిస్తున్నాము. స్విచ్ గేర్ నుండి డ్రాయర్ బయటకు తీసినప్పుడు, స్విచ్ గేర్లోని ప్రత్యక్ష భాగం బహిర్గతం కాదు, ఇది సురక్షితమైనది మరియు నమ్మదగినది.

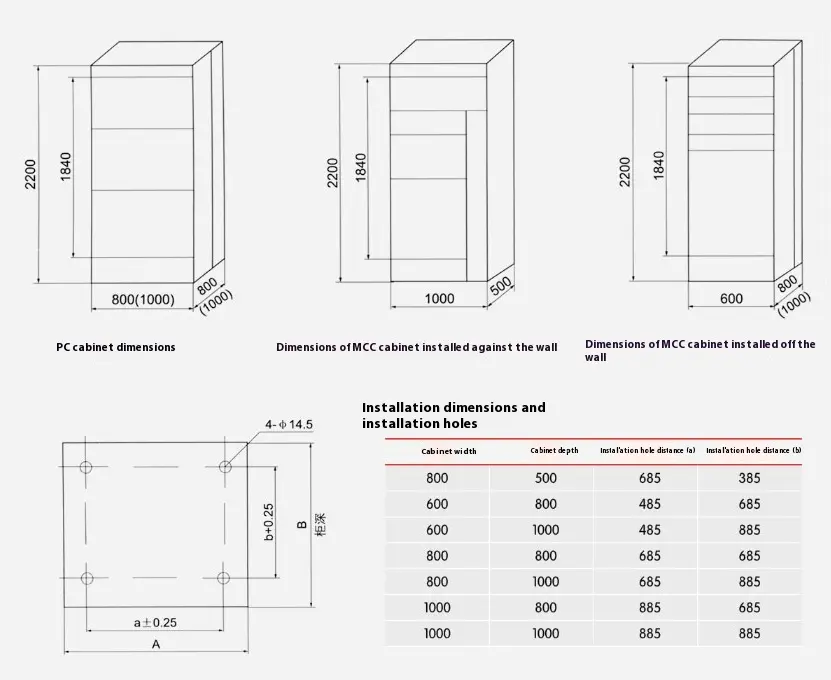

● LV స్విచ్ గేర్ మొత్తం కొలతలు, సంస్థాపనా కొలతలు

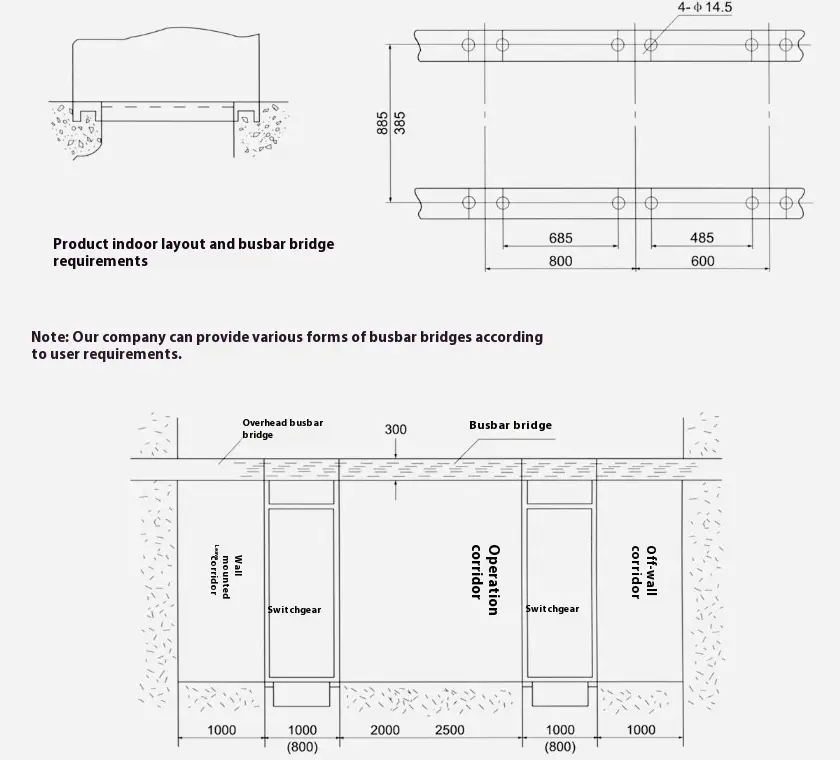

To వోల్టేజ్ డ్రా-అవుట్ స్విచ్ గేర్ ఇన్స్టాలేషన్ ఫౌండేషన్ యొక్క స్కీమాటిక్ రేఖాచిత్రం

హెచ్చరిక

ఉత్పత్తిని ఇన్‌స్టాల్ చేసేటప్పుడు, తక్కువ వోల్టేజ్ డ్రా-అవుట్ స్విచ్ గేర్‌ల మధ్య క్షితిజ సమాంతర రేఖ గట్టిగా మరియు విశ్వసనీయంగా కనెక్ట్ అయి ఉండాలి.

Product ఈ ఉత్పత్తి యొక్క తలుపు ప్రధాన స్విచ్‌తో ఇంటర్‌లాకింగ్ ఫంక్షన్‌ను కలిగి ఉంది, అనగా, విద్యుత్ వైఫల్యం యొక్క స్థితిలో మాత్రమే తలుపు తెరవబడుతుంది. ఈ ఉత్పత్తి యొక్క మరొక వైపు స్క్రూ సీలింగ్ ప్లేట్, ఇది ప్రధాన స్విచ్‌తో ఇంటర్‌లాకింగ్ ఫంక్షన్ లేదు. అందువల్ల, దయచేసి నిర్వహణ కోసం ఈ ఉత్పత్తి యొక్క సైడ్ ప్లేట్‌ను విడదీయేటప్పుడు విద్యుత్ సరఫరాను డిస్‌కనెక్ట్ చేయండి.

▶ ప్రొఫెషనల్స్ నిర్వహణ కోసం స్విచ్ గేర్‌ను తెరవకూడదు.
