LV స్విచ్ గేర్

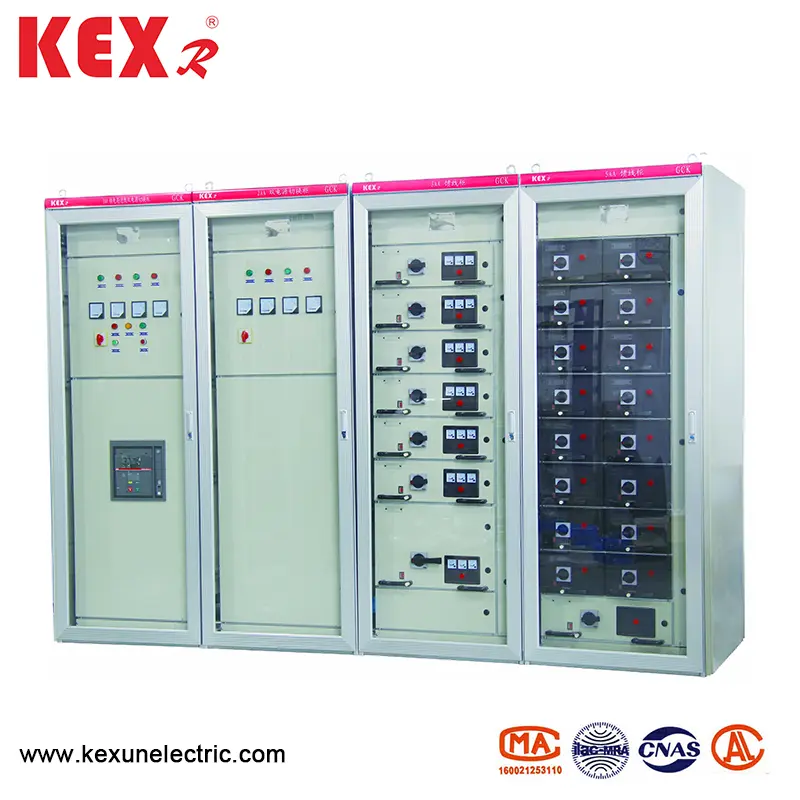

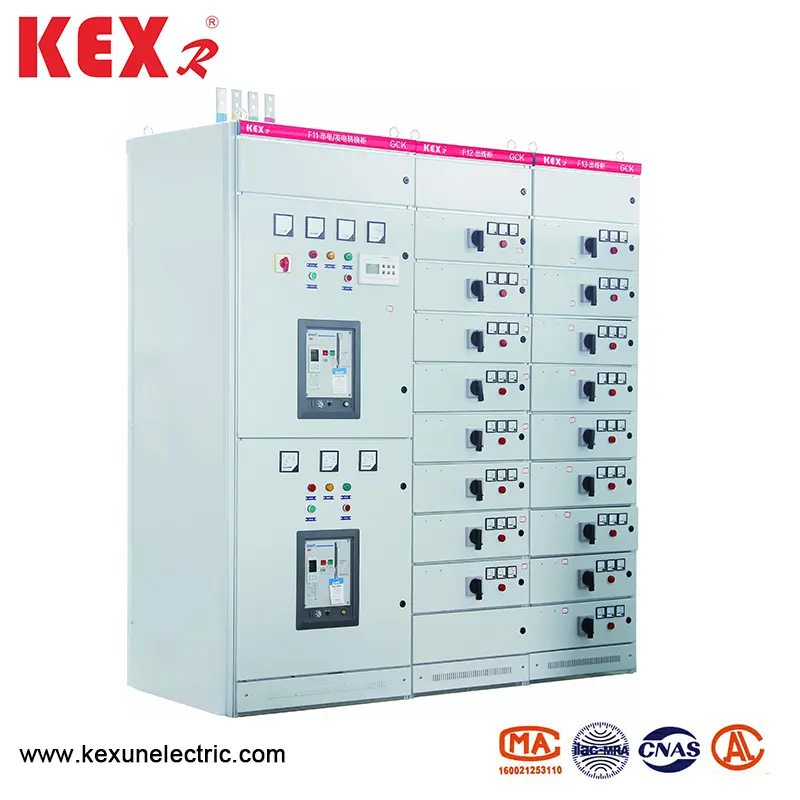

చైనా ఫ్యాక్టరీలో కెక్సన్ ఉత్పత్తి చేసే జిసికె ఎల్వి స్విచ్ గేర్ విద్యుత్ ప్లాంట్లు, సబ్‌స్టేషన్లు, పారిశ్రామిక మరియు మైనింగ్ ఎంటర్ప్రైజెస్ మరియు ఎసి 50 హెర్ట్జ్, గరిష్టంగా పనిచేసే వోల్టేజ్ 660 వి మరియు 3150 ఎ గరిష్టంగా పనిచేసే వోల్టేజ్ మరియు శక్తి పంపిణీ పరికరాల నియంత్రణ కోసం 660 వి మరియు గరిష్టంగా పనిచేసే కరెంట్ కోసం ఉపయోగించబడుతుంది.
మోడల్: GCK
బ్రాండ్ : KEXR

Conditions షరతులను ఉపయోగించి రెగ్యులర్

G GCK LV స్విచ్ గేర్ యొక్క ఎత్తు 2000 మీ కంటే తక్కువ

◆ పరిసర గాలి ఉష్ణోగ్రత +40 fork కంటే ఎక్కువగా ఉండదు, మరియు 24H లోపు సగటు ఉష్ణోగ్రత +35 than కన్నా ఎక్కువ కాదు, మరియు పరిసర గాలి ఉష్ణోగ్రత -50 కంటే తక్కువగా ఉండదు

◆ వాతావరణ పరిస్థితులు: గాలి శుభ్రంగా ఉంటుంది, మరియు ఉష్ణోగ్రత +40 an అయినప్పుడు సాపేక్ష ఆర్ద్రత 50% కంటే ఎక్కువ కాదు, మరియు ఉష్ణోగ్రత తక్కువగా ఉన్నప్పుడు అధిక సాపేక్ష ఆర్ద్రత అనుమతించబడుతుంది, ఉదాహరణకు, ఉష్ణోగ్రత +20 ℃

◆ GCK LV స్విచ్ గేర్ అగ్ని, పొడి పేలుడు, తీవ్రమైన కాలుష్యం, రసాయన తుప్పు మరియు హింసాత్మక వైబ్రేషన్ లేని ప్రదేశాలలో వ్యవస్థాపించబడుతుంది

Ling నిలువు విమానంతో వంపు 5 మించకూడదు; ఈ ఉత్పత్తి కింది ఉష్ణోగ్రతలలో రవాణా మరియు నిల్వకు అనుకూలంగా ఉంటుంది: -25 ℃ ~+55 ℃, మరియు ఇది తక్కువ సమయంలో+70 the మించదు (24 గం కంటే ఎక్కువ కాదు); పై ఉపయోగ పరిస్థితులను తీర్చలేకపోతే, ఆర్డర్ చేసేటప్పుడు వినియోగదారు దానిని తయారీదారుతో పెంచుతారు మరియు సంప్రదింపుల ద్వారా దాన్ని పరిష్కరిస్తారు.


G GCK LV స్విచ్ గేర్ యొక్క ప్రధాన సాంకేతిక పారామితులు

సంఖ్య

అంశం


డేటా

1

రేట్ వర్కింగ్ ఫ్రీక్వెన్సీ


50

2

రేట్ వర్కింగ్ వోల్టేజ్


380,660

3

రేట్ ఇన్సులేట్ వోల్టేజ్


660

4

రేట్ వర్కింగ్ కరెంట్

క్షితిజ సమాంతర బస్సు

630-3150

నిలువు బస్సు

600

5

రేట్ స్వల్పకాలిక కరెంట్‌ను తట్టుకోండి

క్షితిజ సమాంతర బస్సు

80ka (వర్చువల్ విలువ) 1 సె

నిలువు బస్సు

50ka (వర్చువల్ విలువ) 1 సె

6

రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది

క్షితిజ సమాంతర బస్సు

176ka/0.1 సె

నిలువు బస్సు

110ka/0.1 సె

7

మెయిన్ సర్క్యూట్ కనెక్టర్ (a


200,400

8

సహాయక సర్క్యూట్ కనెక్టర్ (a


10

9

వర్కింగ్ ఫ్రీక్వెన్సీ వోల్టేజ్ (1min)))


2500

10

ఐపి డిగ్రీ


IP40

11

ఆపరేటింగ్ పద్ధతి


స్థానిక, రిమోట్, ఆటోమేటిక్


● ఆర్కిటెక్చరల్ ఫీచర్

డ్రాయర్ ఫంక్షన్ యూనిట్ మరియు తలుపు ప్రధాన స్విచ్ యొక్క ఆపరేటింగ్ మెకానిజం ద్వారా యాంత్రికంగా ఇంటర్‌లాక్ చేయబడతాయి. ప్రధాన స్విచ్ ముగింపు స్థితిలో ఉన్నప్పుడు, తలుపు తెరవబడదు మరియు ఆపరేటింగ్ మెకానిజాన్ని అదనపు ప్యాడ్‌లాక్‌తో ముగింపు లేదా ప్రారంభ స్థానంలో లాక్ చేయవచ్చు. ఫంక్షనల్ యూనిట్ల కంపార్ట్మెంట్లు మెటల్ ప్లేట్ల ద్వారా వేరు చేయబడతాయి మరియు డ్రాయర్లు మంచి పరస్పర మార్పిడిని కలిగి ఉంటాయి మరియు వర్కింగ్ స్థానం, పరీక్ష స్థానం మరియు విభజన స్థానం కలిగి ఉంటాయి. డ్రాయర్‌ను ఒక నిర్దిష్ట స్థానానికి నెట్టివేసినప్పుడు, డ్రాయర్ స్వయంచాలకంగా ఉంచబడుతుంది. ఈ సమయంలో, డ్రాయర్ యొక్క ఎడమ వైపున ఉన్న డ్రాయర్‌ను పొజిషనింగ్‌ను విడుదల చేయడానికి మరియు తదుపరి స్థానాన్ని నమోదు చేయడానికి లాగవచ్చు. డ్రాయర్ క్యాబినెట్ నుండి బయటకు తీసినప్పుడు, అది పడిపోకుండా నిరోధించే పనితీరును కూడా కలిగి ఉంటుంది.

Cap కెపాసిటెన్స్ పరిహారం మరియు మీటరింగ్ వంటి స్థిర పథకాలతో క్యాబినెట్ అదే రూపాన్ని కలిగి ఉంది మరియు డ్రాయర్ క్యాబినెట్ వలె అదే క్షితిజ సమాంతర బస్సు స్థానాన్ని కలిగి ఉంది. తద్వారా డ్రాయర్-రకం క్యాబినెట్ మరియు స్థిర క్యాబినెట్ పక్కపక్కనే ఉపయోగించవచ్చని నిర్ధారిస్తుంది.

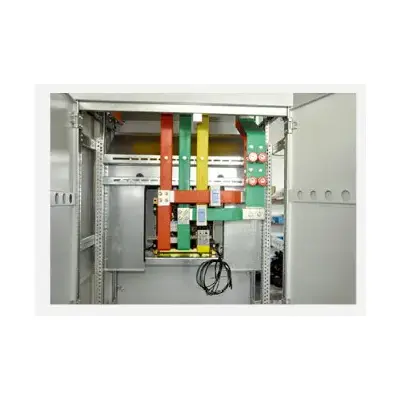

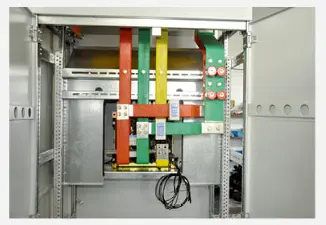

Bus బస్‌బార్ వ్యవస్థ: క్యాబినెట్ యొక్క బస్‌బార్ మూడు-దశల ఐదు-వైర్ వ్యవస్థను అవలంబిస్తుంది, క్షితిజ సమాంతర బస్‌బార్ యొక్క రేటెడ్ కరెంట్ 1250A కంటే తక్కువగా ఉన్నప్పుడు సింగిల్ బస్‌బార్ ఉపయోగించబడుతుంది మరియు క్షితిజ సమాంతర బస్‌బార్ యొక్క రేటెడ్ కరెంట్ 1250A పైన ఉన్నప్పుడు డబుల్ బస్‌బార్ ఉపయోగించబడుతుంది. క్యాబినెట్ల మధ్య క్షితిజ సమాంతర బస్‌బార్ బ్లాక్‌లను కనెక్ట్ చేయడం ద్వారా అతివ్యాప్తి చెందుతుంది, మరియు నిలువు బస్‌బార్‌ను పాలికార్బోనేట్ ఇంజనీరింగ్ ప్లాస్టిక్ షెల్ చేత కప్పబడి ఉంటుంది. ఆర్క్ వ్యాప్తిని పరిమితం చేయడానికి అంతర్గత అడ్డుపడటం ఉపయోగించబడుతుంది. తటస్థ బస్‌బార్ క్యాబినెట్ టాప్ ముందు భాగంలో సెట్ చేయబడింది, మరియు రక్షిత బస్‌బార్ (పిఇ) క్యాబినెట్ దిగువన అమర్చబడి, క్యాబినెట్ యొక్క అడ్డంకితో అనుసంధానించబడి ఉంటుంది.

The షెల్ యొక్క రక్షణ స్థాయిని తగ్గించకూడదనే పరిస్థితిలో, స్విచ్ క్యాబినెట్ యొక్క దిగువ మరియు పైభాగం సహజ వెంటిలేషన్ విండోస్‌తో అందించబడుతుంది.

Cabe క్యాబినెట్ షెల్ యొక్క రక్షణ గ్రేడ్ IP40.

Lv Switchgear


● LV స్విచ్ గేర్ మొత్తం కొలతలు, సంస్థాపనా కొలతలు

Lv Switchgear

స్విత్జియర్ వెడల్పు

స్విత్గేర్ లోతు

సంస్థాపనా రంధ్రం అంతరం a

సంస్థాపనా రంధ్రం అంతరం b

800

500

685

385

600

800

485

685

600

1000

485

885

800

800

685

685

800

1000

685

885

1000

800

885

685

1000

1000

885

885

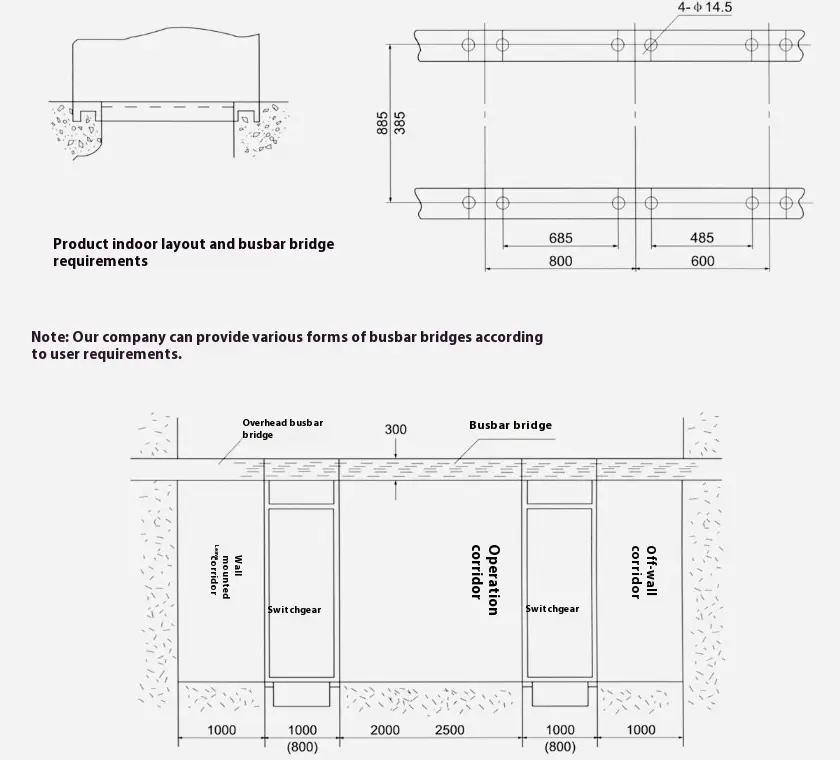

G GCK రకం LV స్విచ్ గేర్ ఇన్స్టాలేషన్ ఫౌండేషన్ యొక్క స్కీమాటిక్ రేఖాచిత్రం

Lv Switchgear
