ఆర్మర్-ధరించిన మెటల్ క్లోజ్డ్ స్విచ్ పరికరాలు

Application దరఖాస్తు యొక్క ప్రాంతం

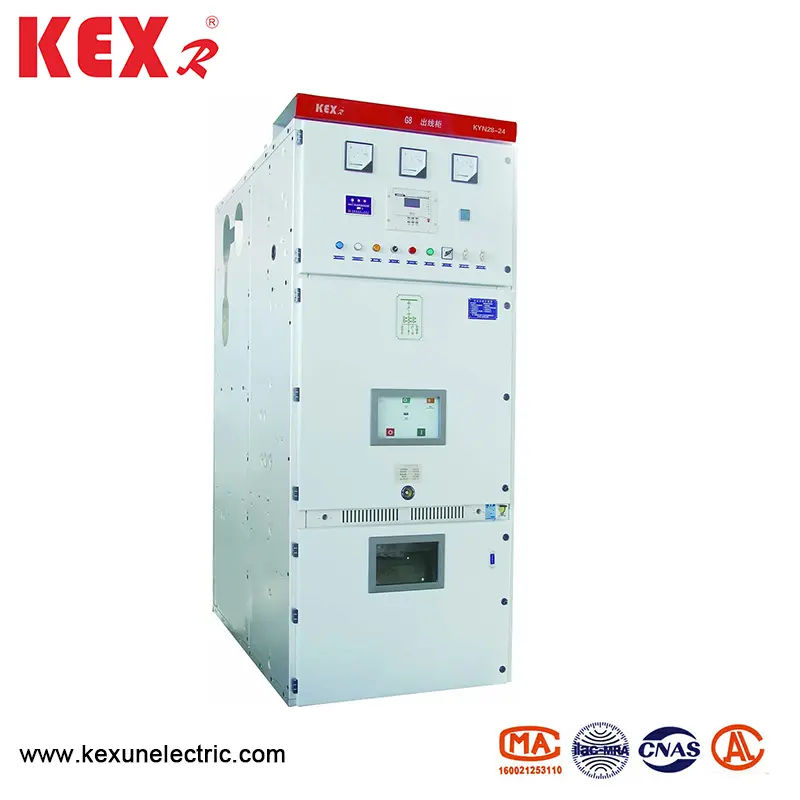

KYN28-24 టైప్ ఆర్మర్-క్లాడ్ షిఫ్టింగ్ మెటల్ క్లోజ్డ్ స్విచ్ పరికరాలు (ఇకపై స్విచ్ ఎక్విప్మెంట్ అని పిలుస్తారు) ఇండోర్ త్రీ-ఫేజ్ 50/60Hz పవర్ సిస్టమ్‌కు 24KV యొక్క రేటెడ్ వోల్టేజ్‌తో అనుకూలంగా ఉంటుంది మరియు ప్రధానంగా విద్యుత్ ప్లాంట్లు, సబ్‌స్టేషన్లు, పారిశ్రామిక మరియు మైనింగ్ సంస్థలు మరియు ఎత్తైన భవనాలలో మరియు మానిటరింగ్, మానిటరింగ్, డిస్ట్రిబ్యూటింగ్, డిస్ట్రిబ్యూటింగ్, డిస్ట్రిబ్యూషన్. KYN28-24 స్విచ్ ఎక్విప్మెంట్లు దుర్వినియోగాన్ని నివారించడానికి వివిధ విధులను కలిగి ఉన్నాయి, వీటిలో హ్యాండ్‌కార్ట్ లోడ్‌తో కదలకుండా నిరోధించడం, సర్క్యూట్ బ్రేకర్‌ను మూసివేయకుండా గ్రౌండింగ్ స్విచ్‌ను నిరోధించడం, గ్రౌండింగ్ స్విచ్‌ను విద్యుత్తుతో మూసివేయకుండా నిరోధించడం మరియు పొరపాటున ప్రత్యక్ష కంపార్ట్‌మెంట్‌లోకి ప్రవేశించకుండా నిరోధించడం. KYN28-24 టైప్ ఆర్మర్-క్లాడ్ షిఫ్టింగ్ మెటల్ క్లోజ్డ్ స్విచ్ పరికరాలు VS1-24 సిరీస్ హై-వోల్టేజ్ ఎసి వాక్యూమ్ సర్క్యూట్ బ్రేకర్ హ్యాండ్‌కార్ట్ మరియు YD4G-24 సిరీస్ సీల్డ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ హ్యాండ్‌కార్ట్‌తో అద్భుతమైన పనితీరుతో అమర్చబడి ఉన్నాయి. స్విచ్ పరికరాల ద్వితీయ సర్క్యూట్ అధునాతన మరియు నమ్మదగిన నియంత్రణ మరియు రక్షణ భాగాలతో అమర్చబడి ఉంటుంది; బస్సు వేడి-కుదించే ఇన్సులేటింగ్ మెటీరియల్ లేదా ఎపోక్సీ-కోటెడ్ ఇన్సులేటింగ్ మార్గాలను అవలంబిస్తుంది, ఎలక్ట్రోడ్ ఆకారాన్ని ఆప్టిమైజ్ చేస్తుంది మరియు క్యాబినెట్ బాడీ నిర్మాణంలో కాంపాక్ట్ అవుతుంది. ఇది అధునాతన సాంకేతిక పరిజ్ఞానం, స్థిరమైన పనితీరు, సహేతుకమైన నిర్మాణం, అనుకూలమైన ఉపయోగం, భద్రత మరియు విశ్వసనీయత కలిగిన విద్యుత్ పంపిణీ పరికరాలు.

ఉత్పత్తి తయారీ ప్రమాణం

KYN28-24 టైప్ ఆర్మర్-క్లాడ్ షిఫ్టింగ్ మెటల్ క్లోజ్డ్ స్విచ్ పరికరాలు ప్రమాణాల క్రింద కలుస్తాయి:

3 GB 311.1 హై-వోల్టేజ్ పవర్ ట్రాన్స్మిషన్ మరియు ట్రాన్స్ఫర్మేషన్ ఎక్విప్మెంట్ యొక్క ఇన్సులేషన్ కోఆర్డినేషన్

◆ GB1984 హై వోల్టేజ్ AC సర్క్యూట్ బ్రేకర్

◆ GB39063.6KV ~ 40.5KV AC మెటల్ పరివేష్టిత స్విచ్ గేర్ మరియు నియంత్రణ పరికరాలు

◆ GB/T11022 హై-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ కోసం ప్రమాణాల యొక్క సాధారణ సాంకేతిక అవసరాలు. High హై-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ కోసం IEC 60694 ప్రమాణం యొక్క సాధారణ సాంకేతిక అవసరాలు. ◆ IEC 62271-200: 2003 హై-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ పార్ట్ 200: రేటెడ్ వోల్టేజ్ 52kV పైన మరియు క్రింద AC మెటల్ పరివేష్టిత స్విచ్ గేర్ మరియు నియంత్రణ పరికరాలు.

సాంకేతిక పరామితి

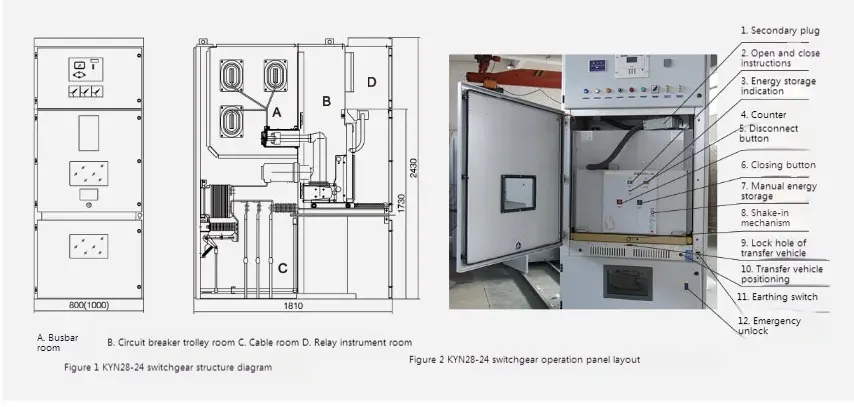

నిర్మాణం మరియు పని సూత్రం

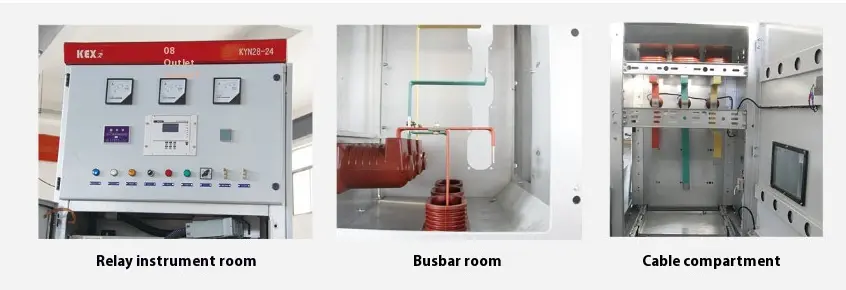

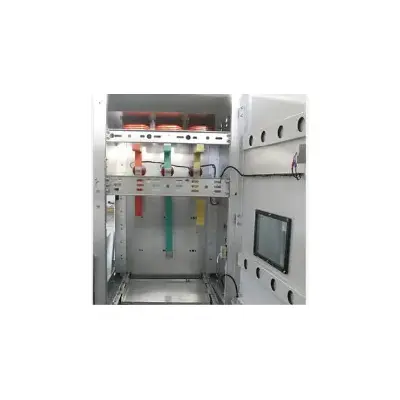

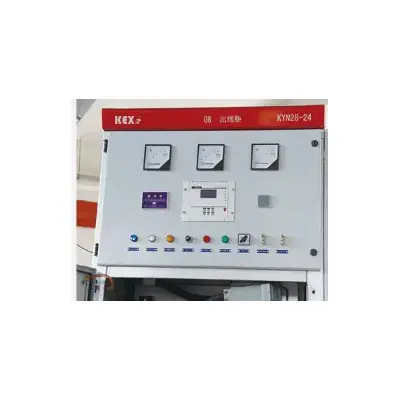

KYN28-24 టైప్ ఆర్మర్-క్లాడ్ మెటల్ క్లోజ్డ్ స్విచ్ పరికరాలలో క్యాబినెట్ మరియు తొలగించగల భాగాలు ఉంటాయి (సాధారణంగా దీనిని హ్యాండ్‌కార్ట్ అని పిలుస్తారు). క్యాబినెట్ బస్ రూమ్, సర్క్యూట్ బ్రేకర్ రూమ్, కేబుల్ రూమ్ మరియు రిలే ఇన్స్ట్రుమెంట్ రూమ్ వంటి లోహ విభజనల ద్వారా అనేక ఫంక్షనల్ కంపార్ట్మెంట్లుగా విభజించబడింది. స్విచ్ గేర్ యొక్క తొలగించగల భాగాలను వాక్యూమ్ సర్క్యూట్ బ్రేకర్ హ్యాండ్‌కార్ట్, వోల్టేజ్ ట్రాన్స్ఫార్మర్ హ్యాండ్‌కార్ట్, మెరుపు అరెస్టర్ హ్యాండ్‌కార్ట్, ఐసోలేషన్ హ్యాండ్‌కార్ట్ మరియు ఫ్యూజ్ హ్యాండ్‌కార్ట్ కలిగి ఉంటుంది.

నిర్మాణ లక్షణాలు

స్విచ్ గేర్ను బ్యాక్-టు-బ్యాక్ అమర్చవచ్చు లేదా గోడకు వ్యతిరేకంగా వ్యవస్థాపించవచ్చు, ఇది స్విచ్ గేర్స్ యొక్క భద్రత మరియు వశ్యతను మెరుగుపరచడమే కాకుండా, నేల స్థలాన్ని కూడా తగ్గిస్తుంది.

◆ షెల్

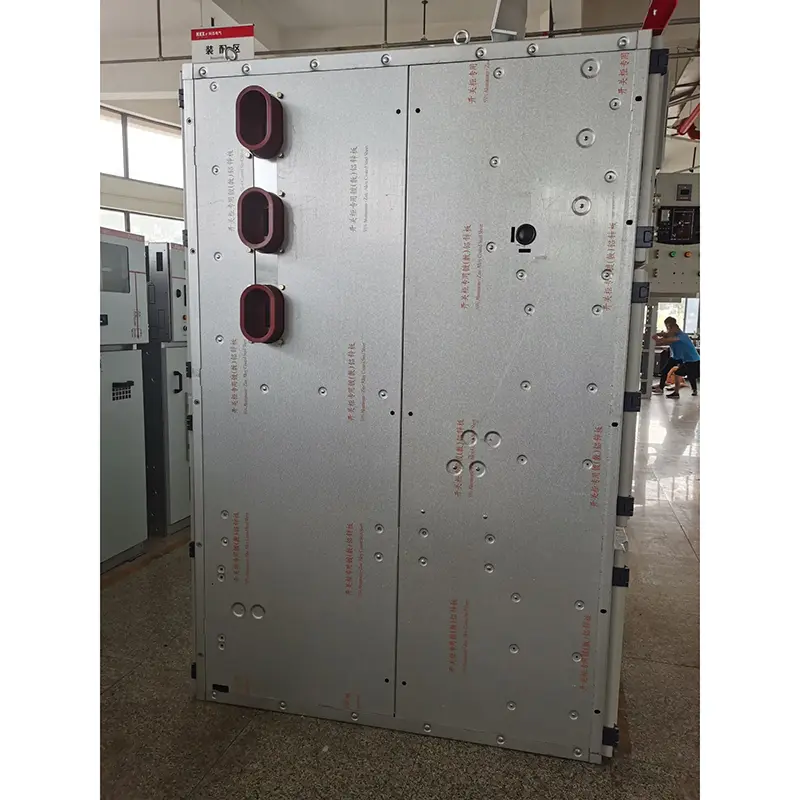

KYN28-24 టైప్ ఆర్మర్-క్లాడ్ షిఫ్టింగ్ మెటల్ క్లోజ్డ్ స్విచ్ పరికరాల షెల్ దిగుమతి చేసుకున్న అల్యూమినియం-జింక్ కోటెడ్ స్టీల్ ప్లేట్‌తో తయారు చేయబడింది, ఇది CNC మెషిన్ సాధనం ద్వారా ప్రాసెస్ చేయబడుతుంది మరియు బహుళ మడత ప్రక్రియ ద్వారా తయారు చేయబడుతుంది. మొత్తం క్యాబినెట్ అధిక ఖచ్చితత్వ మరియు బలమైన తుప్పు నిరోధకత మరియు ఆక్సీకరణ నిరోధకతను కలిగి ఉంది, మరియు బహుళ మడత సాంకేతిక పరిజ్ఞానాన్ని అవలంబించడం వల్ల, క్యాబినెట్ మొత్తం బరువులో తేలికగా ఉంటుంది, యాంత్రిక బలం అధికంగా ఉంటుంది మరియు ఇతర సారూప్య పరికరాల క్యాబినెట్ల కంటే అందంగా ఉంటుంది. క్యాబినెట్ ఒక సమావేశమైన నిర్మాణాన్ని అవలంబిస్తుంది, ఇది విల్లో గింజ మరియు అధిక-బలం బోల్ట్ ద్వారా అనుసంధానించబడి ఉంటుంది, తద్వారా ప్రాసెసింగ్ మరియు ఉత్పత్తి చక్రం కుదించబడుతుంది, భాగాలు సార్వత్రికమైనవి, నేల స్థలం చిన్నది మరియు ఉత్పత్తి సంస్థ సౌకర్యవంతంగా ఉంటుంది.

◆ హ్యాండ్‌కార్ట్

హ్యాండ్‌కార్ట్ అస్థిపంజరం సన్నని స్టీల్ ప్లేట్‌తో తయారు చేయబడింది మరియు సిఎన్‌సి మెషిన్ సాధనం ద్వారా సమీకరించబడుతుంది. హ్యాండ్‌కార్ట్ మరియు క్యాబినెట్ అధిక మ్యాచింగ్ ఖచ్చితత్వాన్ని కలిగి ఉంటాయి మరియు మెకానికల్ ఇంటర్‌లాక్ సురక్షితమైనది, నమ్మదగినది మరియు సరళమైనది. హ్యాండ్‌కార్ట్‌ను సర్క్యూట్ బ్రేకర్ హ్యాండ్‌కార్ట్, వోల్టేజ్ ట్రాన్స్ఫార్మర్ హ్యాండ్‌కార్ట్, మీటరింగ్ హ్యాండ్‌కార్ట్, ఐసోలేషన్ హ్యాండ్‌కార్ట్ మొదలైనవిగా విభజించవచ్చు. అదే స్పెసిఫికేషన్లతో కూడిన హ్యాండ్‌కార్ట్‌లను స్వేచ్ఛగా పరస్పరం మార్చుకోవచ్చు. హ్యాండ్‌కార్ట్ డిస్కనెక్ట్/టెస్ట్ స్థానం మరియు క్యాబినెట్‌లో పని స్థానం కలిగి ఉంది మరియు ప్రతి స్థానం పొజిషనింగ్ పరికరాన్ని కలిగి ఉంటుంది. నమ్మదగిన ఇంటర్‌లాకింగ్ నిర్ధారించడానికి. అన్ని రకాల హ్యాండ్‌కార్స్‌ను స్క్రూ రాడ్‌ల ద్వారా నడిపించి, ఉపసంహరించుకోండి, ఇవి పనిచేయడానికి తేలికైనవి మరియు సరళమైనవి మరియు విధుల్లో ఉన్న సిబ్బందికి అనువైనవి. క్యాబినెట్ నుండి హ్యాండ్‌కార్ట్ తొలగించాల్సిన అవసరం వచ్చినప్పుడు, వివిధ తనిఖీలు మరియు నిర్వహణ కోసం ప్రత్యేక బదిలీ ట్రక్కుతో సౌకర్యవంతంగా బయటకు తీయవచ్చు. హ్యాండ్‌కార్ట్ రన్నింగ్ కారును క్యాబినెట్ సర్క్యూట్ బ్రేకర్ గదిలోకి రవాణా చేసినప్పుడు, దానిని ఆఫ్/టెస్ట్ పొజిషన్‌లో విశ్వసనీయంగా లాక్ చేయవచ్చు మరియు క్యాబినెట్ పొజిషన్ ఇండికేటర్ లైట్ దాని స్థానాన్ని చూపిస్తుంది. హ్యాండ్‌కార్ట్ పూర్తిగా లాక్ చేయబడిన తరువాత మాత్రమే, హ్యాండ్‌కార్ట్‌ను పని స్థానానికి నెట్టడానికి సీస స్క్రూ ప్రొపల్షన్ మెకానిజం కదిలిపోతుంది. హ్యాండ్‌కార్ట్ పని స్థానానికి చేరుకున్నప్పుడు, ప్రొపల్షన్ హ్యాండిల్ యొక్క ఆపరేటింగ్ ఫోర్స్ అకస్మాత్తుగా పెరుగుతుంది మరియు తిప్పబడదు మరియు దాని సంబంధిత స్థానం సూచిక కాంతి దాని స్థానాన్ని చూపిస్తుంది. హ్యాండ్‌కార్ట్ యొక్క మెకానికల్ ఇంటర్‌లాక్ హ్యాండ్‌కార్ట్ వర్కింగ్ పొజిషన్‌లో లేదా పరీక్ష స్థితిలో ఉన్నప్పుడు మాత్రమే సర్క్యూట్ బ్రేకర్‌ను మూసివేయగలదని విశ్వసనీయంగా నిర్ధారించగలదు; అంతేకాకుండా, సర్క్యూట్ బ్రేకర్ ప్రారంభ స్థితిలో ఉన్నప్పుడు మాత్రమే హ్యాండ్‌కార్ట్ కదలగలదు.

◆ పీడన ఉపశమన పరికరం

హస్తకళ గది, బస్సు గది మరియు కేబుల్ గది పైన ప్రెజర్ రిలీఫ్ పరికరాలు వ్యవస్థాపించబడ్డాయి. కంపార్ట్మెంట్ మరియు ఆర్క్ సంభవించినప్పుడు లోపాలు సంభవించినప్పుడు, స్విచ్ గేర్ లోపల గాలి పీడనం పెరుగుతుంది, మరియు క్యాబినెట్ తలుపు ముందు తలుపు మీద వ్యవస్థాపించబడిన ప్రత్యేక సీలింగ్ రింగ్ ద్వారా మూసివేయబడుతుంది మరియు ఎగువ పరికరం యొక్క ప్రెజర్ రిలీఫ్ మెటల్ ప్లేట్ స్వయంచాలకంగా ఒత్తిడి మరియు అధిక-ముగింపు వాయువును విడుదల చేయడానికి తెరవబడుతుంది, తద్వారా ఆపరేటర్లు మరియు స్విచ్జియర్ యొక్క భద్రతను నిర్ధారిస్తుంది.

Hand హస్తకళతో ద్వితీయ ప్లగ్ ఇంటర్‌లాక్ చేయబడింది.

స్విచ్ గేర్ మరియు హ్యాండ్‌కార్ట్ మధ్య ద్వితీయ కనెక్షన్ ద్వితీయ ప్లగ్ యొక్క పరిచయం ద్వారా గ్రహించబడుతుంది, ఇది నైలాన్ ముడతలు పెట్టిన టెలిస్కోపిక్ ట్యూబ్ ద్వారా హ్యాండ్‌కార్ట్‌తో అనుసంధానించబడి ఉంటుంది మరియు స్విచ్ పరికరాల హ్యాండ్‌కార్ట్ యొక్క కుడి ఎగువ కుడి వైపున ద్వితీయ సాకెట్ వ్యవస్థాపించబడుతుంది. హ్యాండ్‌కార్ట్ పరీక్ష/ఆఫ్ పొజిషన్‌లో ఉన్నప్పుడు మాత్రమే ద్వితీయ ప్లగ్‌ను ప్లగ్ ఇన్ లేదా అన్‌ప్లగ్ చేయవచ్చు. హ్యాండ్‌కార్ట్ పని స్థానానికి ప్రవేశించినప్పుడు ద్వితీయ ప్లగ్ లాక్ చేయబడుతుంది. సర్క్యూట్ బ్రేకర్ హ్యాండ్‌కార్ట్ మూసివేసే మరియు లాకింగ్ విద్యుదయస్కాంతంతో కూడిన ద్వితీయ ప్లగ్ అనుసంధానించబడటానికి ముందు, హ్యాండ్‌కార్ట్ యొక్క ముగింపు విధానం విద్యుదయస్కాంతంతో లాక్ చేయబడుతుంది మరియు ఇది తెరవబడుతుంది, కాబట్టి దీనిని మూసివేయలేము.

Chardass ఛార్జ్డ్ డిస్ప్లే పరికరం

ప్రాధమిక సర్క్యూట్ యొక్క ఆపరేషన్‌ను గుర్తించడానికి స్విచ్ గేర్ లైవ్ డిస్ప్లే పరికరాన్ని కలిగి ఉంటుంది, ఇది అధిక-వోల్టేజ్ సెన్సార్ మరియు ప్రదర్శనను కలిగి ఉంటుంది. పరికరం హై-వోల్టేజ్ సర్క్యూట్ యొక్క ఛార్జింగ్ స్థితిని ప్రాంప్ట్ చేయగలదు, మరియు ఆపరేటింగ్ హ్యాండిల్, క్యాబినెట్ తలుపు మరియు ప్రక్కనే ఉన్న క్యాబినెట్లను బలవంతంగా లాక్ చేయడానికి విద్యుదయస్కాంత తాళంతో సహకరించగలదు, తద్వారా హ్యాండ్‌కార్ట్ కదలకుండా నిరోధించే ప్రయోజనాలను సాధించడం మరియు మెరుగుపరచడం ద్వారా ప్రవేశించడం మరియు నిరోధించడం నిరోధించడం మరియు నిరోధించడం నిరోధించడం సహాయక ఉత్పత్తులు.

◆ సంగ్రహణను నిరోధించండి

అధిక తేమ లేదా గొప్ప ఉష్ణోగ్రత మార్పుతో పర్యావరణంలో సంగ్రహణను నివారించడానికి, పై ఆపరేటింగ్ పరిస్థితులలో ఇన్సులేషన్ ప్రమాదాలను నివారించడానికి, సర్క్యూట్ బ్రేకర్ గది మరియు కేబుల్ గదిలో ఎలక్ట్రిక్ హీటర్లను వరుసగా వ్యవస్థాపించారు.

◆ గ్రౌండింగ్ పరికరం

కేబుల్ గదిలో 5 × 40 మిమీ 2 గ్రౌండింగ్ రాగి పట్టీ ఉంది, ఇది ప్రక్కనే ఉన్న క్యాబినెట్ల గుండా వెళుతుంది మరియు నేరుగా గ్రౌన్దేడ్ భాగాలను ఉపయోగించడం కోసం క్యాబినెట్లతో బాగా అనుసంధానించబడి ఉంటుంది. మొత్తం క్యాబినెట్ అల్యూమినియం-పూతతో కూడిన జింక్ ప్లేట్లతో విభజించబడినందున, మొత్తం క్యాబినెట్ మంచి గ్రౌండింగ్ స్థితిలో ఉంది, క్యాబినెట్‌ను తాకినప్పుడు ఆపరేటర్ల భద్రతను నిర్ధారిస్తుంది.
