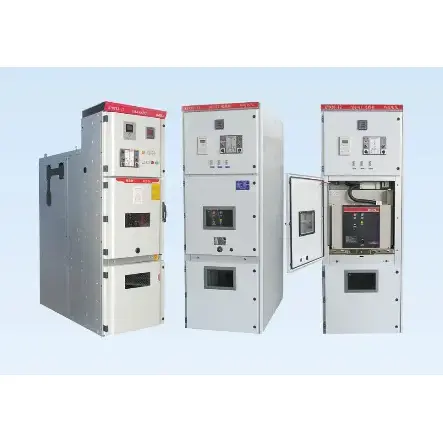

మెటల్ ఆర్మోరింగ్‌తో కూడిన ఓపెన్ స్విచ్ పరికరం

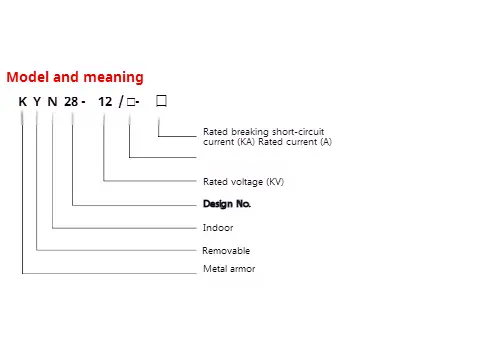

● మోడల్ అర్థం

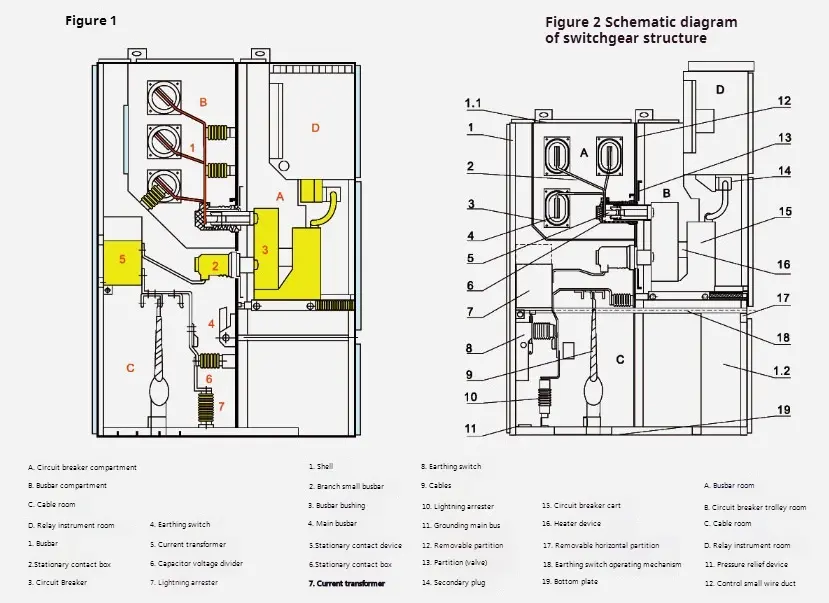

Open మెటల్ ఆర్మరింగ్ స్ట్రక్చర్‌తో కూడిన ఓపెన్ స్విచ్ పరికరం యొక్క స్కీమాటిక్ రేఖాచిత్రం

◆ ప్రమాణాలు

KYN28-12 మెటల్ ఆర్మోరింగ్‌తో కూడిన ఓపెన్ స్విచ్ పరికరం ఈ క్రింది ప్రమాణాలను కలుస్తుంది

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

మెటల్ ఆర్మోరింగ్‌తో కూడిన ఓపెన్ స్విచ్ పరికరం రెండు భాగాలను కలిగి ఉంటుంది: స్థిర క్యాబినెట్ మరియు డ్రా చేయదగిన భాగం (సంక్షిప్తంగా హ్యాండ్‌కార్ట్). మెటల్ ఆర్మరింగ్ మరియు ప్రతి ఫంక్షనల్ యూనిట్ యొక్క విభజనలతో కూడిన ఓపెన్ స్విచ్ పరికరం యొక్క షెల్ అల్యూమినియం-జింక్ కోటెడ్ స్టీల్ ప్లేట్ల ద్వారా బోల్ట్ చేయబడుతుంది. దాని షెల్ యొక్క రక్షణ స్థాయి IP4X కి చేరుకుంటుంది మరియు ప్రతి కంపార్ట్మెంట్ విభజన బోర్డు మరియు సర్క్యూట్ బ్రేకర్ తలుపు యొక్క రక్షణ స్థాయి అది తెరిచినప్పుడు P2X. KYN28-12 టైప్ ఓపెన్ స్విచ్ పరికరాన్ని VS1, ZN 12V టైప్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ హ్యాండ్‌కార్ట్ మరియు VD4 టైప్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ హ్యాండ్‌కార్ట్, మరియు VC టైప్ వాక్యూమ్ కాంటాక్టర్‌ను ABB కంపెనీ ఉత్పత్తి చేసే VC టైప్ వాక్యూమ్ కాంటాక్టర్‌తో అమర్చవచ్చు, వీటిని సమాంతరంగా డబుల్ క్యాబినెట్‌లుగా వ్యవస్థాపించవచ్చు, అంటే బ్యాక్-బ్యాక్ అప్రెమెంటులో. డివైస్‌ను ముందు భాగంలో ఇన్‌స్టాల్ చేసి డీబగ్ చేయవచ్చు, కాబట్టి దీనిని గోడకు వ్యతిరేకంగా వ్యవస్థాపించవచ్చు. గోడకు వ్యతిరేకంగా వ్యవస్థాపించడం యొక్క అతిపెద్ద ప్రయోజనం ఏమిటంటే ఇది నేల స్థలాన్ని ఆదా చేస్తుంది. అదనంగా, దీనిని గోడ లేకుండా వ్యవస్థాపించవచ్చు, అనగా ఇది డబుల్ సైడెడ్ మెయింటెనెన్స్ రకం. రెండింటి యొక్క అంతర్గత నిర్మాణ లేఅవుట్ అస్థిరంగా ఉంటుంది మరియు దాని ప్రయోజనం అనుకూలమైన నిర్వహణ.

◆ షెల్ మరియు విభజన

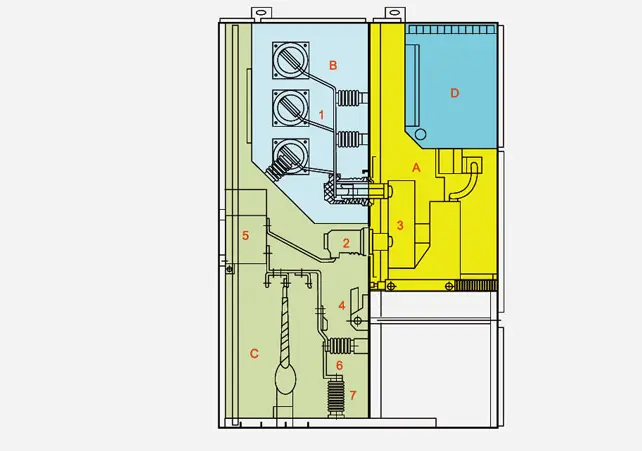

మెటల్ ఆర్మోరింగ్‌తో కూడిన ఓపెన్ స్విచ్ పరికరం యొక్క షెల్ మరియు విభజన అధిక-నాణ్యత దిగుమతి చేసుకున్న అల్యూమినియం-పూతతో కూడిన జింక్ స్టీల్ ప్లేట్లతో తయారు చేయబడింది, ఇవి సిఎన్‌సి మెషిన్ టూల్స్ ద్వారా వంగి ఉన్న తర్వాత బోల్ట్ చేయబడతాయి, కాబట్టి సమావేశమైన స్విచ్ క్యాబినెట్ ఏకరూపతను పరిమాణంలో నిర్వహించగలదు. ఇది బలమైన తుప్పు నిరోధకత మరియు ఆక్సీకరణ నిరోధకతను కలిగి ఉంది మరియు అదే స్టీల్ ప్లేట్ కంటే ఎక్కువ యాంత్రిక బలాన్ని కలిగి ఉంటుంది. స్విచ్ క్యాబినెట్‌ను హ్యాండ్‌కార్ట్ రూమ్ (సర్క్యూట్ బ్రేకర్ కంపార్ట్మెంట్), బస్ రూమ్, కేబుల్ రూమ్ మరియు రిలే ఇన్స్ట్రుమెంట్ రూమ్ (తక్కువ వోల్టేజ్ రూమ్) విభజన ద్వారా విభజించారు. ప్రతి యూనిట్ యొక్క షెల్ స్వతంత్రంగా గ్రౌన్దేడ్ అవుతుంది.

Product ఉత్పత్తి అవలోకనం

మెటల్ ఆర్మోరింగ్‌తో కూడిన ఓపెన్ స్విచ్ పరికరం యొక్క షెల్ మరియు విభజన అల్యూమినియం-జింక్ పూతతో కూడిన స్టీల్ ప్లేట్లు లేదా స్టీల్ ప్లేట్లతో తయారు చేయబడింది, ఇవి సిఎన్‌సి మెషిన్ టూల్స్ ద్వారా ప్రాసెస్ చేయబడిన మరియు వంగి ఉన్న తర్వాత బోల్ట్ చేయబడతాయి, కాబట్టి సమావేశమైన స్విచ్ క్యాబినెట్ పరిమాణంలో ఏకరూపతను నిర్వహించగలదు. అల్యూమినియం-జింక్ కోటెడ్ స్టీల్ ప్లేట్ బలమైన యాంటీ-తుప్పు మరియు యాంటీ-ఆక్సీకరణ ప్రభావాలను కలిగి ఉంది మరియు అదే స్టీల్ ప్లేట్ కంటే ఎక్కువ యాంత్రిక బలాన్ని కలిగి ఉంటుంది. స్విచ్ క్యాబినెట్ హ్యాండ్‌కార్ట్ రూమ్, బస్ రూమ్, కేబుల్ రూమ్ మరియు రిలే ఇన్స్ట్రుమెంట్ రూమ్‌గా విభజనల ద్వారా విభజించబడింది మరియు ప్రతి యూనిట్ యొక్క షెల్ స్వతంత్ర గ్రౌండింగ్ కలిగి ఉంటుంది. స్విచ్ క్యాబినెట్ యొక్క తలుపులు అన్నీ ఎలెక్ట్రోస్టాటిక్ ప్లాస్టిక్‌తో స్ప్రే చేయబడతాయి, వాటి ఉపరితలాలు ప్రభావ నిరోధకత, తుప్పు నిరోధకత మరియు అందమైన రూపం యొక్క ప్రయోజనాలను కలిగి ఉంటాయి (వినియోగదారులచే రంగును అనుకూలీకరించవచ్చు).

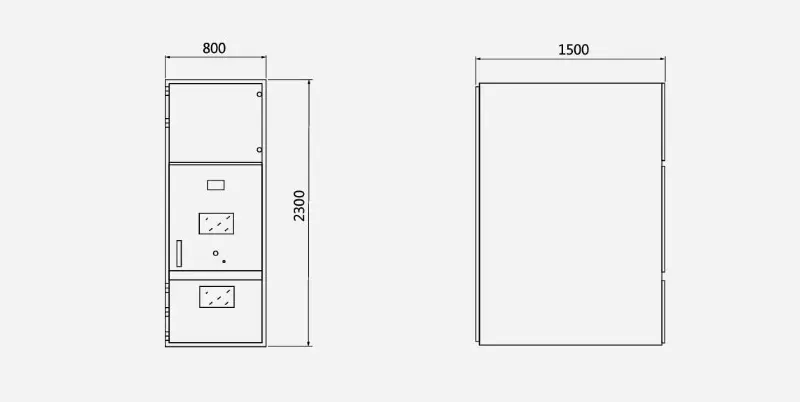

Ine ట్‌లైన్ డైమెన్షన్

మెటల్ ఆర్మోరింగ్‌తో కూడిన ఓపెన్ స్విచ్ పరికరం యొక్క రూపురేఖల కొలతలు ఇలా అన్నారు

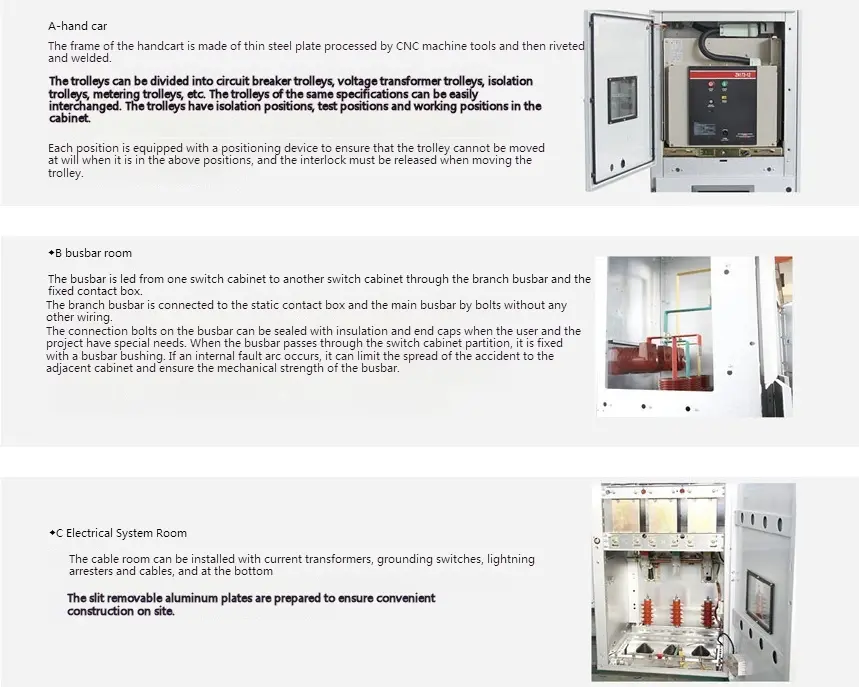

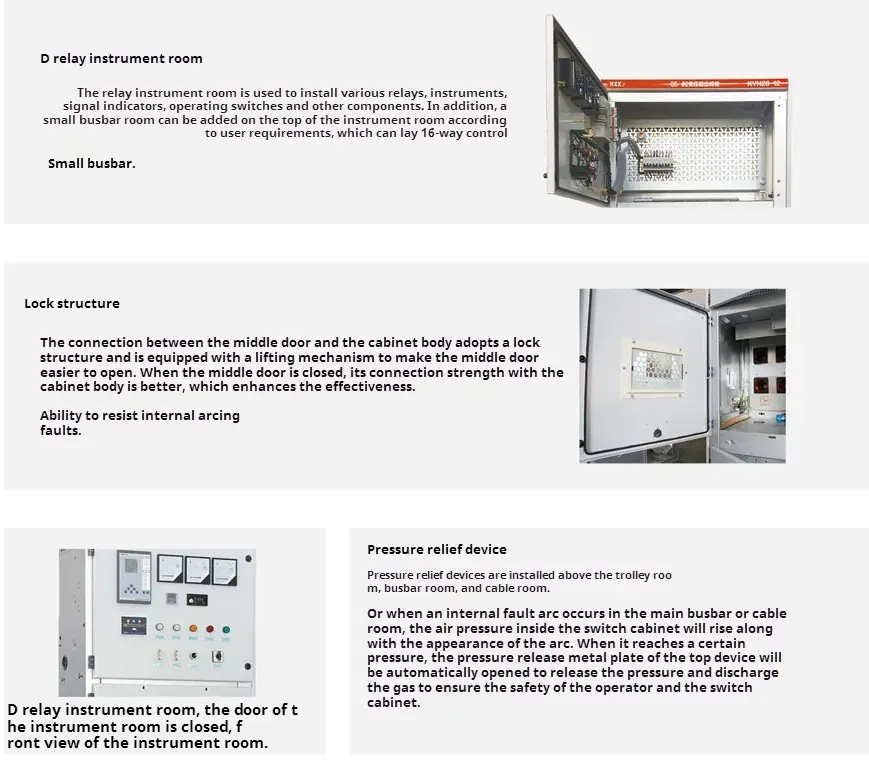

◆ ప్రధాన భాగం
