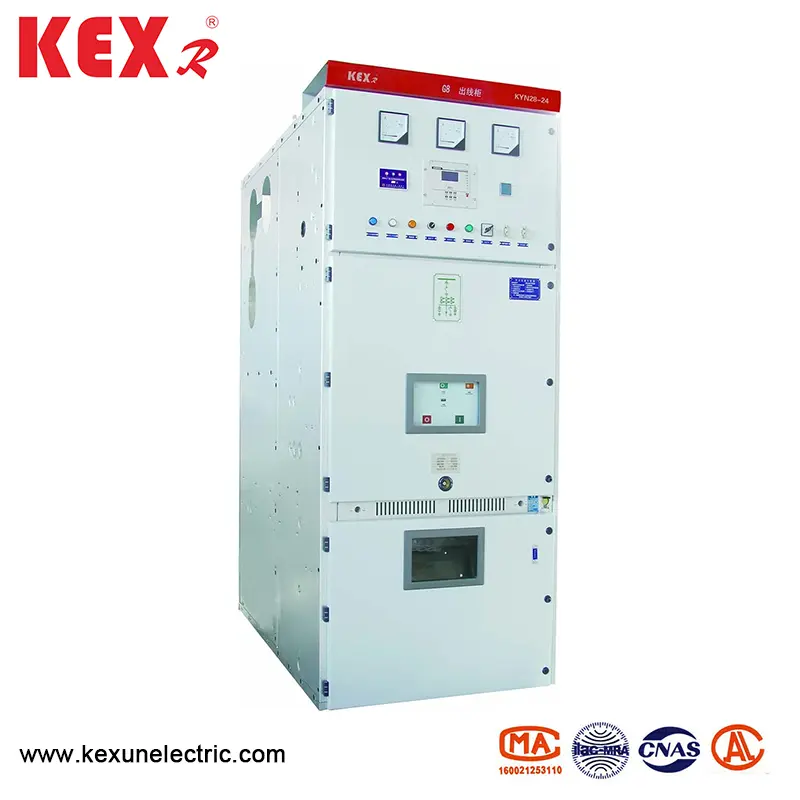

కవచం-ధరించిన మెటల్ క్లోజ్డ్ స్విచ్ గేర్

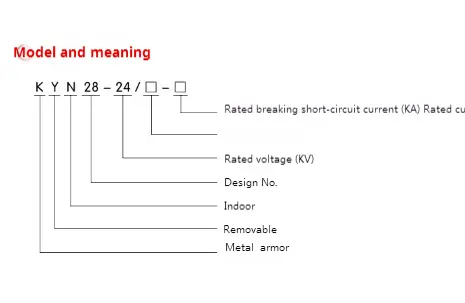

మోడల్ అర్థం

And ఉపయోగ పరిస్థితులు

Use సాధారణ వినియోగ పరిస్థితులు

▶ పరిసర ఉష్ణోగ్రత: -15 ~ 40 ℃, మరియు సగటు 24 గంటలలోపు 35 కంటే తక్కువ.

▶ తేమ: సగటు రోజువారీ తేమ 95%కన్నా తక్కువ; సగటు నెలవారీ తేమ 90%కన్నా తక్కువ;

▶ ఆవిరి పీడనం to రోజుకు సగటు ఆవిరి పీడనం 2.2kPA కన్నా ఎక్కువ కాదు ； సగటు నెలవారీ నీటి ఆవిరి పీడనం 1.8kPA మించకూడదు;

▶ ఎత్తు: కవచం-ధరించిన మెటల్ క్లోజ్డ్ స్విచ్ గేర్ యొక్క ఎత్తు 1000 మీ కంటే తక్కువగా ఉండాలి

Art చుట్టుపక్కల గాలి స్పష్టంగా దుమ్ము, ఉప్పు, తినివేయు మరియు/లేదా దహన వాయువు, ఆవిరి లేదా ఉప్పు స్ప్రే ద్వారా కలుషితం కాదు;

The స్విచింగ్ పరికరాలు మరియు నియంత్రణ పరికరాల వెలుపల నుండి వైబ్రేషన్ లేదా గ్రౌండ్ మోషన్‌ను విస్మరించవచ్చు

System ద్వితీయ వ్యవస్థలో ప్రేరేపించబడిన విద్యుదయస్కాంత జోక్యం యొక్క వ్యాప్తి 1.6kV మించదు.

Of ఉపయోగం యొక్క ప్రత్యేక షరతులు

GB/T1022 లో పేర్కొన్న వాటికి మించి సాధారణ పర్యావరణ పరిస్థితులలో ఇది ఉపయోగించబడినప్పుడు, కంపెనీ మరియు వినియోగదారులు ప్రత్యేక ఆపరేటింగ్ షరతులపై చర్చలు జరపవచ్చు మరియు ఒక ఒప్పందాన్ని కుదుర్చుకోవచ్చు.

సంగ్రహణను నివారించడానికి, కవచం ధరించిన మెటల్ క్లోజ్డ్ స్విచ్ గేర్

హీటర్‌తో అమర్చబడి ఉంటుంది, స్విచ్ గేర్ స్టాండ్బై స్థితిలో ఉన్నప్పుడు దీనిని వాడుకలో ఉంచాలి. స్విచ్ గేర్ సాధారణ ఆపరేషన్‌లో ఉన్నప్పుడు హీటర్‌ను అమలులోకి తెచ్చేందుకు కూడా శ్రద్ధ వహించాలి.

Cur ఆర్మర్-క్లాడ్ షిఫ్టింగ్ మెటల్ క్లోజ్డ్ స్విచ్ గేర్ యొక్క సాంకేతిక పరామితి

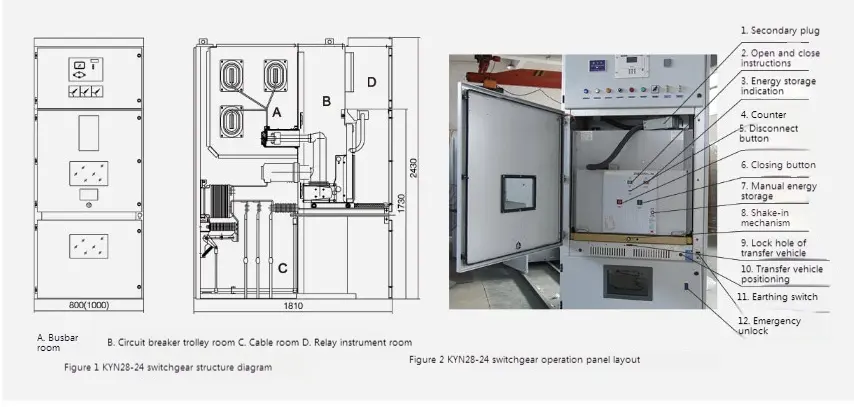

Structure నిర్మాణం యొక్క సంక్షిప్త వివరణ

KYN28-24 టైప్ ఆర్మర్-క్లాడ్ షిఫ్టింగ్ మెటల్ క్లోజ్డ్ స్విచ్ స్విచ్ గేర్ క్యాబినెట్ మరియు తొలగించగల భాగాలను కలిగి ఉంటుంది (సాధారణంగా దీనిని హ్యాండ్‌కార్ట్ అని పిలుస్తారు). స్విచ్ గేర్ బస్ రూమ్, సర్క్యూట్ బ్రేకర్ రూమ్, కేబుల్ రూమ్ మరియు రిలే ఇన్స్ట్రుమెంట్ రూమ్ వంటి లోహ విభజనల ద్వారా అనేక ఫంక్షనల్ కంపార్ట్మెంట్లుగా విభజించబడింది. స్విచ్ గేర్ యొక్క తొలగించగల భాగాలను వాక్యూమ్ సర్క్యూట్ బ్రేకర్ హ్యాండ్‌కార్ట్, వోల్టేజ్ ట్రాన్స్ఫార్మర్ హ్యాండ్‌కార్ట్, మెరుపు అరెస్టర్ హ్యాండ్‌కార్ట్, ఐసోలేషన్ హ్యాండ్‌కార్ట్ మరియు ఫ్యూజ్ హ్యాండ్‌కార్ట్ కలిగి ఉంటుంది.

Component ప్రధాన భాగాల లక్షణాలు

◆ షెల్

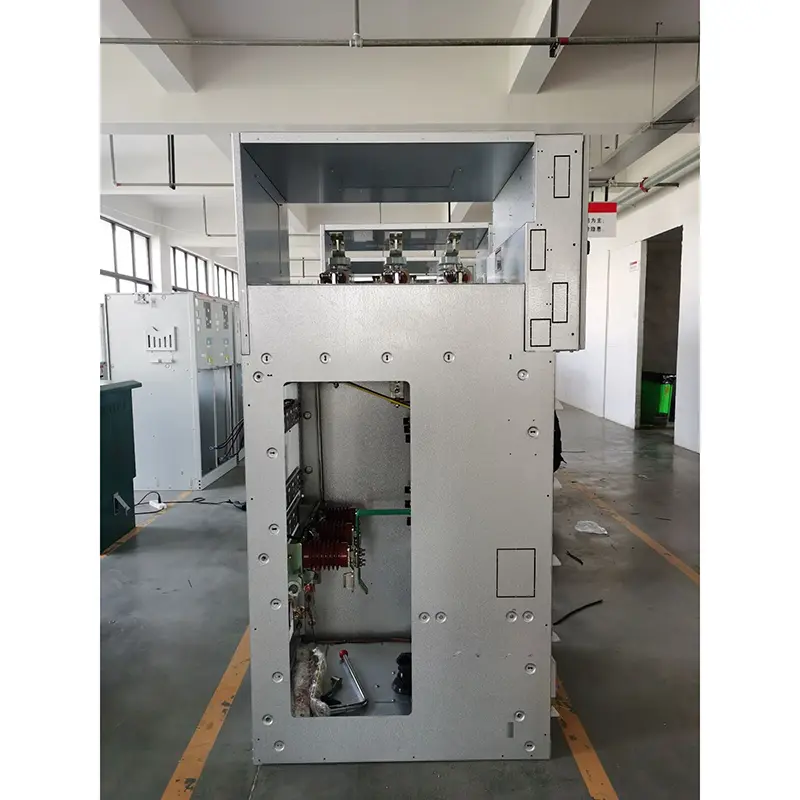

KYN28-24 టైప్ ఆర్మర్-క్లాడ్ షిఫ్టింగ్ మెటల్ క్లోజ్డ్ స్విచ్ పరికరాల షెల్ దిగుమతి చేసుకున్న అల్యూమినియం-జింక్ కోటెడ్ స్టీల్ ప్లేట్‌తో తయారు చేయబడింది, ఇది CNC మెషిన్ సాధనం ద్వారా ప్రాసెస్ చేయబడుతుంది మరియు బహుళ మడత ప్రక్రియ ద్వారా తయారు చేయబడుతుంది. మొత్తం క్యాబినెట్ అధిక ఖచ్చితత్వ మరియు బలమైన తుప్పు నిరోధకత మరియు ఆక్సీకరణ నిరోధకతను కలిగి ఉంది, మరియు బహుళ మడత సాంకేతిక పరిజ్ఞానాన్ని అవలంబించడం వల్ల, క్యాబినెట్ మొత్తం బరువులో తేలికగా ఉంటుంది, యాంత్రిక బలం అధికంగా ఉంటుంది మరియు ఇతర సారూప్య పరికరాల క్యాబినెట్ల కంటే అందంగా ఉంటుంది. క్యాబినెట్ ఒక సమావేశమైన నిర్మాణాన్ని అవలంబిస్తుంది, ఇది విల్లో గింజ మరియు అధిక-బలం బోల్ట్ ద్వారా అనుసంధానించబడి ఉంటుంది, తద్వారా ప్రాసెసింగ్ మరియు ఉత్పత్తి చక్రం కుదించబడుతుంది, భాగాలు సార్వత్రికమైనవి, నేల స్థలం చిన్నది మరియు ఉత్పత్తి సంస్థ సౌకర్యవంతంగా ఉంటుంది.

◆ హ్యాండ్‌కార్ట్

హ్యాండ్‌కార్ట్ అస్థిపంజరం సన్నని స్టీల్ ప్లేట్‌తో తయారు చేయబడింది మరియు సిఎన్‌సి మెషిన్ సాధనం ద్వారా సమీకరించబడుతుంది. హ్యాండ్‌కార్ట్ మరియు క్యాబినెట్ అధిక మ్యాచింగ్ ఖచ్చితత్వాన్ని కలిగి ఉంటాయి మరియు మెకానికల్ ఇంటర్‌లాక్ సురక్షితమైనది, నమ్మదగినది మరియు సరళమైనది. హ్యాండ్‌కార్ట్‌ను సర్క్యూట్ బ్రేకర్ హ్యాండ్‌కార్ట్, వోల్టేజ్ ట్రాన్స్ఫార్మర్ హ్యాండ్‌కార్ట్, మీటరింగ్ హ్యాండ్‌కార్ట్, ఐసోలేషన్ హ్యాండ్‌కార్ట్ మొదలైనవిగా విభజించవచ్చు. అదే స్పెసిఫికేషన్లతో కూడిన హ్యాండ్‌కార్ట్‌లను స్వేచ్ఛగా పరస్పరం మార్చుకోవచ్చు. హ్యాండ్‌కార్ట్ డిస్కనెక్ట్/టెస్ట్ స్థానం మరియు క్యాబినెట్‌లో పని స్థానం కలిగి ఉంది మరియు ప్రతి స్థానం పొజిషనింగ్ పరికరాన్ని కలిగి ఉంటుంది. నమ్మదగిన ఇంటర్‌లాకింగ్ నిర్ధారించడానికి. అన్ని రకాల హ్యాండ్‌కార్స్‌ను స్క్రూ రాడ్‌ల ద్వారా నడిపించి, ఉపసంహరించుకోండి, ఇవి పనిచేయడానికి తేలికైనవి మరియు సరళమైనవి మరియు విధుల్లో ఉన్న సిబ్బందికి అనువైనవి. క్యాబినెట్ నుండి హ్యాండ్‌కార్ట్ తొలగించాల్సిన అవసరం వచ్చినప్పుడు, వివిధ తనిఖీలు మరియు నిర్వహణ కోసం ప్రత్యేక బదిలీ ట్రక్కుతో సౌకర్యవంతంగా బయటకు తీయవచ్చు. హ్యాండ్‌కార్ట్ రన్నింగ్ కారును క్యాబినెట్ సర్క్యూట్ బ్రేకర్ గదిలోకి రవాణా చేసినప్పుడు, దానిని ఆఫ్/టెస్ట్ పొజిషన్‌లో విశ్వసనీయంగా లాక్ చేయవచ్చు మరియు క్యాబినెట్ పొజిషన్ ఇండికేటర్ లైట్ దాని స్థానాన్ని చూపిస్తుంది. హ్యాండ్‌కార్ట్ పూర్తిగా లాక్ చేయబడిన తరువాత మాత్రమే, హ్యాండ్‌కార్ట్‌ను పని స్థానానికి నెట్టడానికి సీస స్క్రూ ప్రొపల్షన్ మెకానిజం కదిలిపోతుంది. హ్యాండ్‌కార్ట్ పని స్థానానికి చేరుకున్నప్పుడు, ప్రొపల్షన్ హ్యాండిల్ యొక్క ఆపరేటింగ్ ఫోర్స్ అకస్మాత్తుగా పెరుగుతుంది మరియు తిప్పబడదు మరియు దాని సంబంధిత స్థానం సూచిక కాంతి దాని స్థానాన్ని చూపిస్తుంది. హ్యాండ్‌కార్ట్ యొక్క మెకానికల్ ఇంటర్‌లాక్ హ్యాండ్‌కార్ట్ వర్కింగ్ పొజిషన్‌లో లేదా పరీక్ష స్థితిలో ఉన్నప్పుడు మాత్రమే సర్క్యూట్ బ్రేకర్‌ను మూసివేయగలదని విశ్వసనీయంగా నిర్ధారించగలదు; అంతేకాకుండా, సర్క్యూట్ బ్రేకర్ ప్రారంభ స్థితిలో ఉన్నప్పుడు మాత్రమే హ్యాండ్‌కార్ట్ కదలగలదు.

కంపార్ట్మెంట్

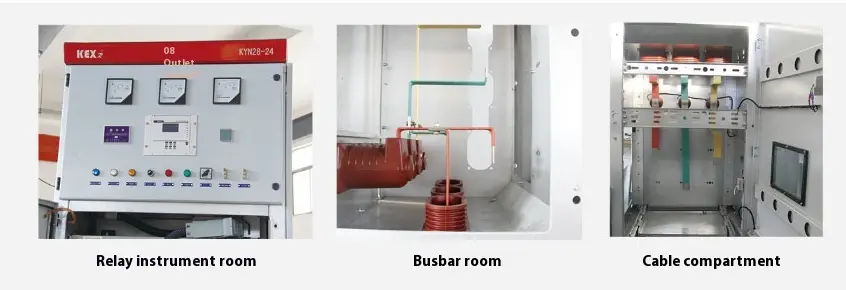

స్విచ్ గేర్ యొక్క ప్రధాన విద్యుత్ భాగాలు వాటి స్వతంత్ర కంపార్ట్మెంట్లలో ఉన్నాయి, అవి: బ్రేకర్ హ్యాండ్‌కార్ట్ రూమ్, బస్ రూమ్, కేబుల్ రూమ్, రిలే ఇన్స్ట్రుమెంట్ రూమ్ మొదలైనవి. ప్రతి కంపార్ట్మెంట్ యొక్క రక్షణ స్థాయి IP2X కి చేరుకుంటుంది. రిలే ఇన్స్ట్రుమెంట్ రూమ్ మినహా, మిగతా మూడు కంపార్ట్మెంట్లు వరుసగా ప్రెజర్ రిలీఫ్ ఛానెల్‌లను కలిగి ఉంటాయి. మధ్య రకం కారణంగా, కేబుల్ గది యొక్క స్థలం బాగా పెరుగుతుంది, కాబట్టి పరికరాలు బహుళ కేబుళ్లను సమాంతరంగా కనెక్ట్ చేయగలవు.

▶ బస్ కంపార్ట్మెంట్ A: ప్రధాన బస్సు సింగిల్ స్ప్లికింగ్ ద్వారా అనుసంధానించబడి ఉంది, ఇది బ్రాంచ్ బస్ (స్టాటిక్ కాంటాక్ట్ బాక్స్) మరియు మెయిన్ బస్ ఇన్సులేషన్ స్లీవ్ ద్వారా పరిష్కరించబడింది. ప్రధాన బస్సు మరియు టై బస్సు దీర్ఘచతురస్రాకార క్రాస్ సెక్షన్‌తో రాగి బార్‌లు, మరియు హెవీ కరెంట్ లోడ్ కోసం డబుల్ బస్ బార్‌లు ఉపయోగించబడతాయి. ప్రత్యేక అవసరాల కోసం, బస్సును వేడి కుంచించుకుపోయే స్లీవ్ మరియు అనుకూలీకరించిన ఇన్సులేటింగ్ కవర్ బాక్స్‌తో కప్పవచ్చు. ప్రక్కనే ఉన్న క్యాబినెట్ల బస్సుల మధ్య ఇన్సులేటింగ్ బుషింగ్లు వ్యవస్థాపించబడతాయి, ఇది అంతర్గత లోపం ఆర్క్ విషయంలో ఇతర క్యాబినెట్లకు వ్యాపించకుండా కంపార్ట్మెంట్లో ప్రమాదాన్ని సమర్థవంతంగా పరిమితం చేస్తుంది.

▶ సర్క్యూట్ బ్రేకర్ కంపార్ట్మెంట్ B: హ్యాండ్‌కార్ట్ కోసం కంపార్ట్మెంట్ యొక్క రెండు వైపులా పట్టాలు వ్యవస్థాపించబడతాయి, ఆఫ్/టెస్ట్ స్థానం నుండి క్యాబినెట్‌లోని వర్కింగ్ పొజిషన్ వరకు. స్టాటిక్ కాంటాక్ట్ బాక్స్ యొక్క విభజన (వాల్వ్) హ్యాండ్‌కార్ట్ గది వెనుక గోడ వద్ద వ్యవస్థాపించబడింది. హ్యాండ్‌కార్ట్ ఆఫ్/టెస్ట్ స్థానం నుండి పని స్థానానికి కదిలినప్పుడు, స్టాటిక్ కాంటాక్ట్ బాక్స్ ముఖద్వారం మీద ఉన్న ఎగువ మరియు దిగువ కవాటాలు స్వయంచాలకంగా హ్యాండ్‌కార్ట్‌తో కలిపి తెరవబడతాయి. వ్యతిరేక దిశలో కదిలేటప్పుడు, హ్యాండ్‌కార్ట్ ఒక నిర్దిష్ట స్థానానికి వెనక్కి వెళ్లి, స్టాటిక్ కాంటాక్ట్ బాక్స్‌ను సురక్షితంగా కవర్ చేసే వరకు వాల్వ్ స్వయంచాలకంగా మూసివేయబడుతుంది, తద్వారా సమర్థవంతమైన ఐసోలేషన్ ఏర్పడుతుంది. ఎగువ వాల్వ్ మరియు దిగువ వాల్వ్ మధ్య ఎటువంటి సంబంధాలు లేనందున, నిర్వహణ సమయంలో లైవ్ సైడ్‌లోని వాల్వ్‌ను లాక్ చేయవచ్చు, తద్వారా నిర్వహణ సిబ్బంది ప్రత్యక్ష శరీరాన్ని తాకకుండా చూసుకోవాలి. సర్క్యూట్ బ్రేకర్ గది యొక్క తలుపు మూసివేయబడినప్పుడు హ్యాండ్‌కార్ట్ కూడా ఆపరేట్ చేయవచ్చు. తలుపు మీద ఉన్న పరిశీలన విండో ద్వారా, మీరు కంపార్ట్మెంట్లో హ్యాండ్‌కార్ట్ యొక్క స్థానం, ప్రారంభ మరియు ముగింపు సూచనలు మరియు శక్తి నిల్వ పరిస్థితిని గమనించవచ్చు.

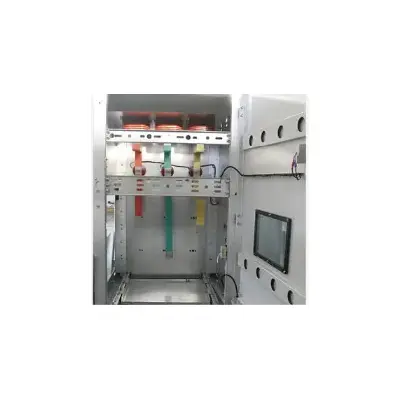

▶ కేబుల్ కంపార్ట్మెంట్ సి: కిన్ 28-24 టైప్ ఆర్మర్-క్లాడ్ షిఫ్టింగ్ మెటల్ క్లోజ్డ్ స్విచ్ గేర్ మధ్యలో నిర్మించబడింది, కాబట్టి కేబుల్ కంపార్ట్మెంట్ పెద్ద స్థలాన్ని కలిగి ఉంది. ప్రస్తుత ట్రాన్స్ఫార్మర్ మరియు గ్రౌండింగ్ స్విచ్ కంపార్ట్మెంట్ యొక్క వెనుక గోడపై వ్యవస్థాపించబడ్డాయి (కస్టమర్ యొక్క అవసరాలకు అనుగుణంగా గ్రౌండింగ్ స్విచ్ స్విచ్ క్యాబినెట్ మధ్యలో కూడా వ్యవస్థాపించవచ్చు), మరియు కంపార్ట్మెంట్ యొక్క దిగువ భాగంలో మెరుపు అరెస్టర్ వ్యవస్థాపించబడుతుంది. హ్యాండ్‌కార్ట్ మరియు సంగ్రహించదగిన క్షితిజ సమాంతర విభజన తొలగించబడిన తరువాత, కన్స్ట్రక్టర్లు సంస్థాపన మరియు నిర్వహణ కోసం ముందు నుండి క్యాబినెట్‌లోకి ప్రవేశించవచ్చు. కేబుల్ గదిలోని కేబుల్ కనెక్టింగ్ కండక్టర్లను ఒక దశకు 1-3 కేబుల్స్ తో సమాంతరంగా అనుసంధానించవచ్చు మరియు అవసరమైనప్పుడు 6 కేబుళ్లను ప్రతి దశకు సమాంతరంగా అనుసంధానించవచ్చు. వేరు చేయగలిగే స్లాట్డ్ మెటల్ సీలింగ్ ప్లేట్ లేదా అయస్కాంతం కాని మెటల్ సీలింగ్ ప్లేట్ కేబుల్ కంపార్ట్మెంట్ దిగువన అనుకూలమైన నిర్మాణాన్ని నిర్ధారించడానికి తయారు చేస్తారు.

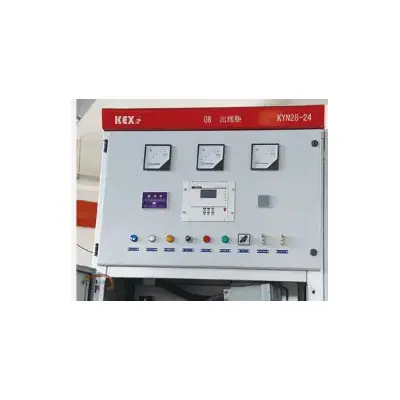

Instal రిలే ఇన్స్ట్రుమెంట్ రూమ్ డి: రిలే ప్రొటెక్షన్ భాగాలు, పరికరాలు, ప్రత్యక్ష ప్రదర్శన సూచికలు మరియు ప్రత్యేక అవసరాలతో ద్వితీయ పరికరాలను రిలే ఇన్స్ట్రుమెంట్ గదిలో వ్యవస్థాపించవచ్చు. కంట్రోల్ లైన్ ట్రంకింగ్‌లో వేయబడింది, మరియు ట్రంకింగ్ మెటల్ కవర్ ప్లేట్‌ను కలిగి ఉంది, ఇది అధిక-వోల్టేజ్ భాగాల నుండి ద్వితీయ రేఖను వేరుచేయగలదు. ఎడమ ఫ్రంట్ ట్రంకింగ్ కంట్రోల్ కేబుల్స్ యొక్క లీడ్-ఇన్ మరియు లీడ్-అవుట్ కోసం రిజర్వు చేయబడింది, మరియు దిగువ ప్లేట్ యొక్క సంబంధిత భాగాలు ద్వితీయ వైర్లు మరియు కేబుల్ థ్రెడింగ్ రంధ్రాలతో అందించబడతాయి. రిలే ఇన్స్ట్రుమెంట్ రూమ్ యొక్క ఎగువ ప్లేట్‌లో, నిర్మాణానికి అనుకూలమైన చిన్న బస్ క్రాసింగ్ హోల్ కూడా ఉంది. వైరింగ్ చేసేటప్పుడు, చిన్న బస్సు యొక్క సంస్థాపనను సులభతరం చేయడానికి ఇన్స్ట్రుమెంట్ రూమ్ యొక్క టాప్ కవర్ ప్లేట్ తెరవవచ్చు.
