అధిక వోల్టేజ్ పూర్తి సెట్

KYN28-12 యొక్క అనువర్తనం హై వోల్టేజ్ టైప్ పూర్తి సెట్

KYN28-12 (GZS1) హై వోల్టేజ్ కంప్లీట్ సెట్ అనేది మూడు-దశల AC 50Hz ఇండోర్ పూర్తి పంపిణీ పరికరం, ఇది 3-12KV నెట్‌వర్క్ శక్తిని స్వీకరించడానికి మరియు పంపిణీ చేయడానికి మరియు సర్క్యూట్‌ను నియంత్రించడానికి, రక్షించడానికి మరియు పర్యవేక్షించడానికి ఉపయోగించబడుతుంది. ఈ ఉత్పత్తి యొక్క రిలే ఛాంబర్ యొక్క ప్యానెల్‌లో వివిధ రకాల మైక్రోకంప్యూటర్-ఆధారిత సమగ్ర రిలే ప్రొటెక్షన్ పరికరాలను వ్యవస్థాపించవచ్చు మరియు వ్యవస్థ యొక్క తెలివైన నియంత్రణను గ్రహించవచ్చు. ఇది రిమోట్ కంట్రోల్, టెలిమెట్రీ, రిమోట్ కమ్యూనికేషన్ మరియు రిమోట్ సర్దుబాటు యొక్క విధులను కలిగి ఉంది మరియు ఫీల్డ్ నెట్‌వర్క్‌ను CAN బస్సు ద్వారా కమ్యూనికేషన్ ఇంటర్‌ఫేస్‌తో నియంత్రించవచ్చు. ఇది సర్క్యూట్ బ్రేకర్ యొక్క తప్పుడు ఆపరేషన్ను నివారించడం, హస్తకళను లోడ్‌తో నెట్టడం మరియు లాగడం, గ్రౌండింగ్ స్విచ్‌ను విద్యుత్తుతో మూసివేయడం, గ్రౌండింగ్ స్థానంలో విద్యుత్తును పంపడం మరియు పొరపాటున ప్రత్యక్ష విరామంలోకి ప్రవేశించకుండా నిరోధించడం వంటి విధులు కూడా ఉన్నాయి, దీనిని సంక్షిప్తంగా "ఐదు నివారణ" గా సూచిస్తారు. క్యాబినెట్‌లో VSI (ZN63) మరియు ZN12V వాక్యూమ్ సర్క్యూట్ బ్రేకర్స్, అలాగే దిగుమతి చేసుకున్న VD4 వాక్యూమ్ సర్క్యూట్ బ్రేకర్స్ మరియు VC సిరీస్ వాక్యూమ్ కాంటాక్టర్లు ఉంటాయి.

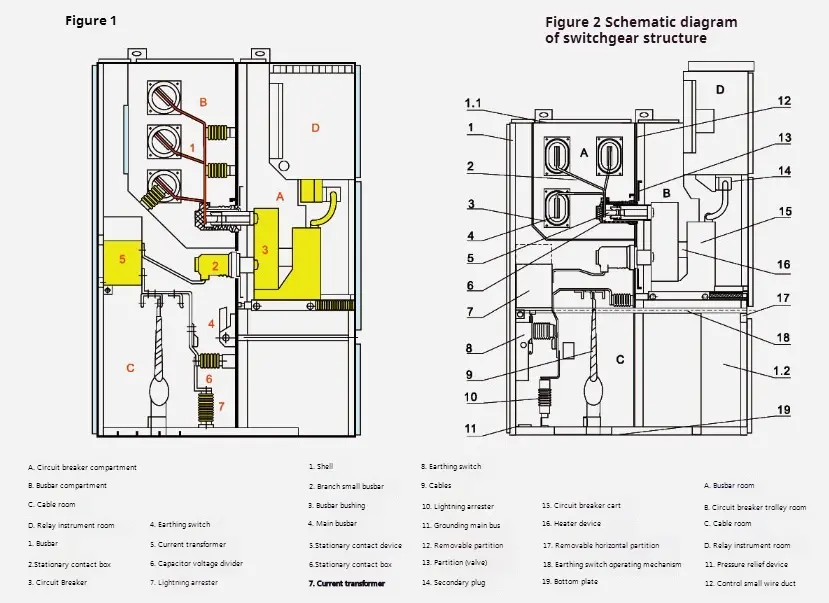

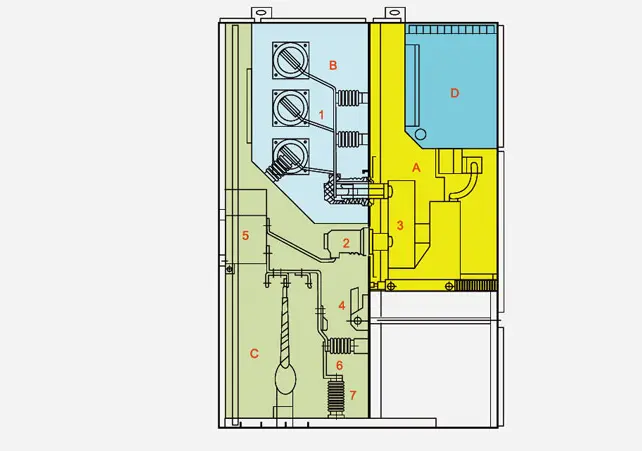

KYN28-12 టైప్ హై వోల్టేజ్ పూర్తి సెట్ యొక్క స్ట్రక్చర్ చార్ట్

● హై వోల్టేజ్ కంప్లీట్ సెట్ ప్రమాణాల క్రింద కలుస్తుంది

.

● హై వోల్టేజ్ పూర్తి సెట్ వివరణ

అధిక వోల్టేజ్ కంప్లీట్ సెట్ యొక్క షెల్ మరియు విభజన అల్యూమినియం-జింక్ కోటెడ్ స్టీల్ ప్లేట్లు లేదా స్టీల్ ప్లేట్లతో తయారు చేయబడింది, ఇవి సిఎన్‌సి మెషిన్ టూల్స్ ద్వారా ప్రాసెస్ చేయబడిన మరియు వంగి ఉన్న తర్వాత బోల్ట్ చేయబడతాయి, కాబట్టి సమావేశమైన హై వోల్టేజ్ పూర్తి సెట్ పరిమాణంలో ఏకరూపతను నిర్వహించగలదు. అల్యూమినియం-జింక్ కోటెడ్ స్టీల్ ప్లేట్ బలమైన యాంటీ-కోరోషన్ మరియు యాంటీ-ఆక్సీకరణ ప్రభావాలు మరియు అధిక యాంత్రిక బలాన్ని కలిగి ఉంది. హై వోల్టేజ్ కంప్లీట్ సెట్ యొక్క లోపలి భాగాన్ని హ్యాండ్‌కార్ట్ రూమ్, బస్ రూమ్, కేబుల్ రూమ్ మరియు రిలే ఇన్స్ట్రుమెంట్ రూమ్‌గా విభజించారు, మరియు ప్రతి యూనిట్ యొక్క షెల్ స్వతంత్ర గ్రౌండింగ్ కలిగి ఉంటుంది. దాని తలుపులు అన్నీ ఎలెక్ట్రోస్టాటిక్ ప్లాస్టిక్‌తో స్ప్రే చేయబడతాయి, దీని ఉపరితలాలు ప్రభావ నిరోధకత, తుప్పు నిరోధకత మరియు అందమైన రూపాన్ని కలిగి ఉంటాయి (వినియోగదారులను వినియోగదారులచే అనుకూలీకరించవచ్చు).

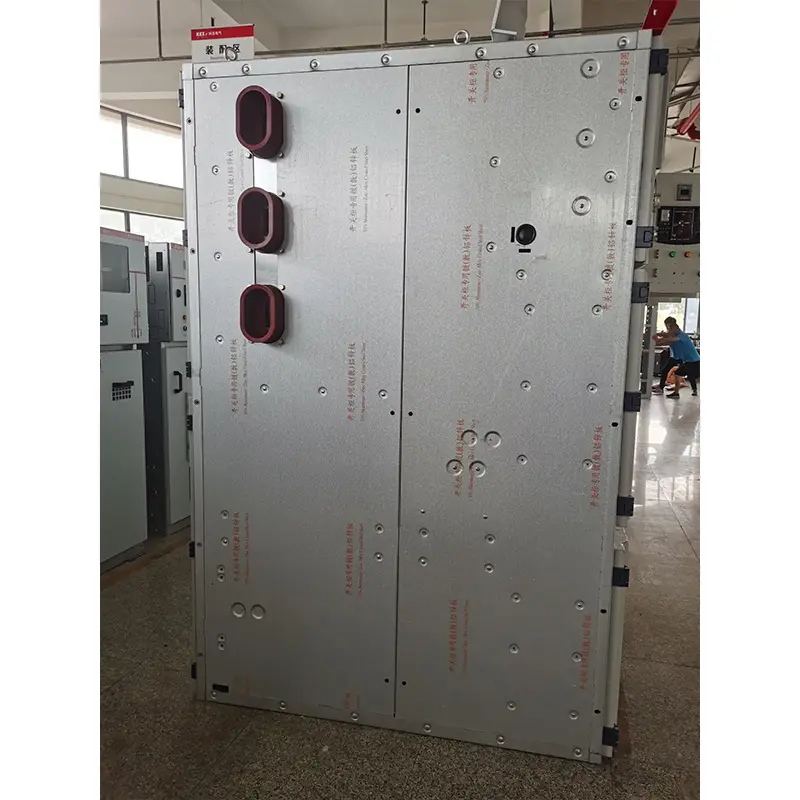

She షెల్ మరియు విభజన

క్యాబినెట్ యొక్క షెల్ మరియు విభజన అధిక-నాణ్యత దిగుమతి చేసుకున్న అల్యూమినియం-పూతతో కూడిన జింక్ స్టీల్ ప్లేట్లతో తయారు చేయబడ్డాయి, ఇవి సిఎన్‌సి మెషిన్ టూల్స్ ద్వారా వంగి ఉన్న తరువాత బోల్ట్ చేయబడతాయి, కాబట్టి సమావేశమైన అధిక వోల్టేజ్ పూర్తి సెట్ ఏకరూపతను పరిమాణంలో నిర్వహించగలదు. ఇది బలమైన తుప్పు నిరోధకత మరియు ఆక్సీకరణ నిరోధకతను కలిగి ఉంది మరియు అదే స్టీల్ ప్లేట్ కంటే ఎక్కువ యాంత్రిక బలాన్ని కలిగి ఉంటుంది. అధిక వోల్టేజ్ కంప్లీట్ సెట్‌ను హ్యాండ్‌కార్ట్ రూమ్ (సర్క్యూట్ బ్రేకర్ కంపార్ట్మెంట్), బస్ రూమ్, కేబుల్ రూమ్ మరియు రిలే ఇన్స్ట్రుమెంట్ రూమ్ (తక్కువ వోల్టేజ్ రూమ్) విభజన ద్వారా విభజించారు. ప్రతి యూనిట్ యొక్క షెల్ స్వతంత్రంగా గ్రౌన్దేడ్ అవుతుంది.

◆ కొలతలు

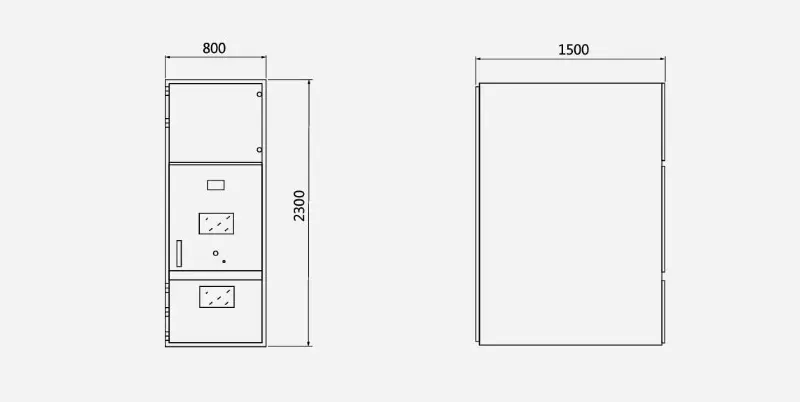

The హై వోల్టేజ్ పూర్తి సెట్ యొక్క డైమెన్షనల్ డ్రాయింగ్

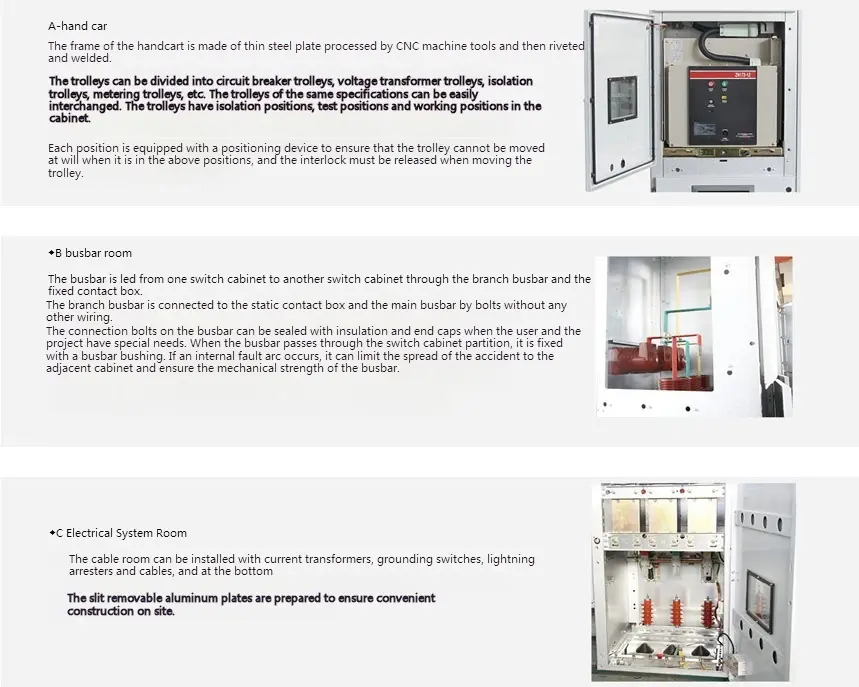

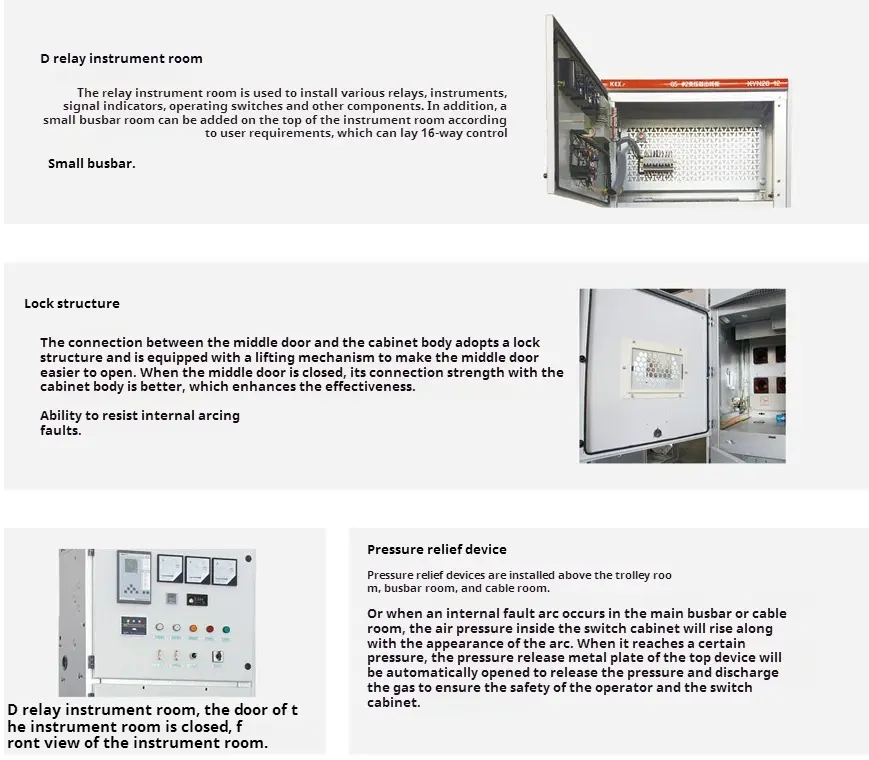

KYN28-12 టైప్ హై వోల్టేజ్ పూర్తి సెట్ యొక్క ముఖ్యమైన భాగం
