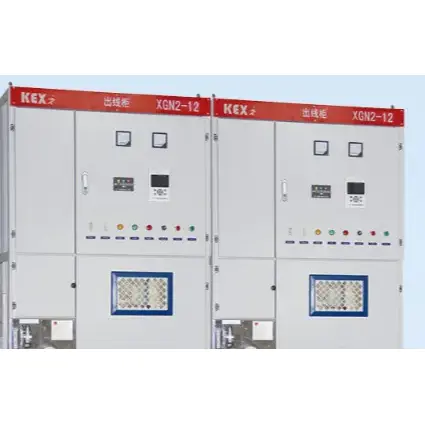

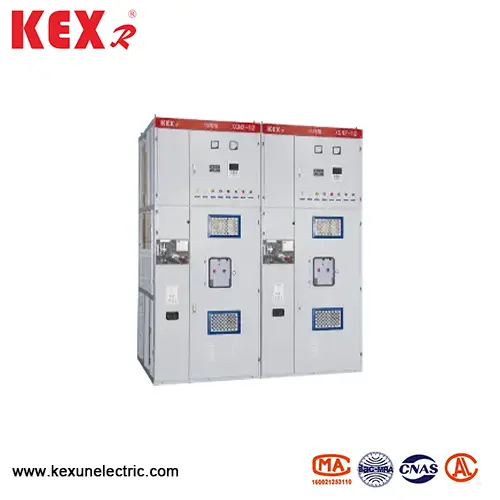

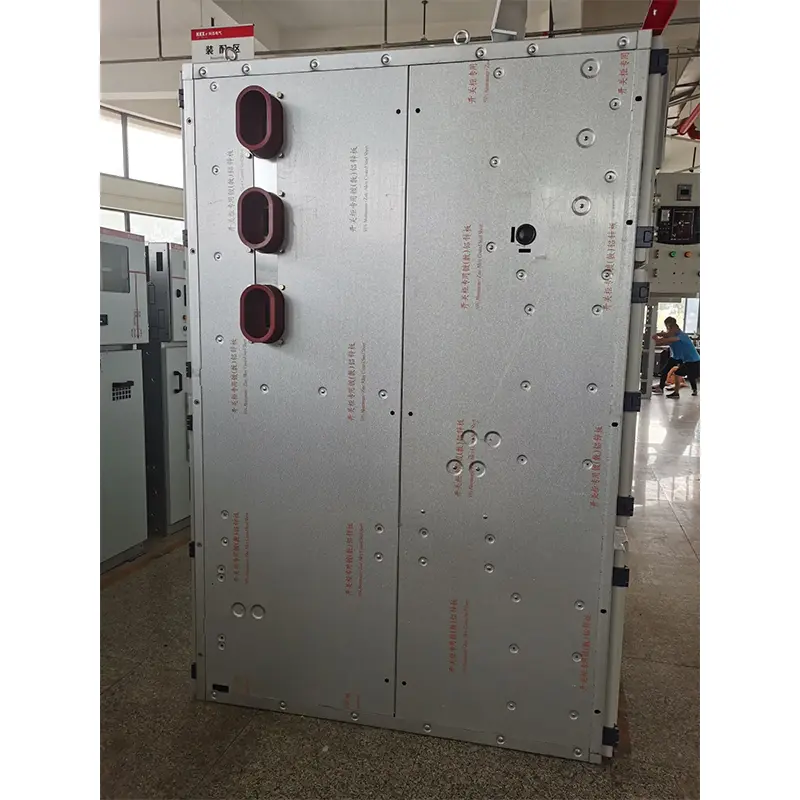

బాక్స్ రకం స్థిర మెటల్ క్లోజ్డ్ స్విచ్ పరికరాలు
చైనా ఫ్యాక్టరీలో కెక్సన్ ప్రత్యేకంగా ఉత్పత్తి చేయబడిన XGN2-12 బాక్స్ రకం స్థిర మెటల్ క్లోజ్డ్ స్విచ్ పరికరాల యొక్క ప్రధాన ప్రాధమిక భాగాలు అన్నీ పున es రూపకల్పన చేయబడ్డాయి. ప్రస్తుతం ప్రధానంగా ఉపయోగించబడుతున్న హ్యాండ్‌కార్ట్ పరికరాలు మరియు జిజి -1 (ఎ) ఎఫ్ పరికరాలతో పోలిస్తే, XGN2-12 బాక్స్ రకం స్థిర మెటల్ క్లోజ్డ్ స్విచ్ పరికరాలు అధిక ఇన్సులేషన్ స్థాయి మరియు రక్షణ స్థాయిని కలిగి ఉన్నాయి, మరియు దశ-నుండి-దశ మరియు దశ-నుండి-గ్రౌండ్ క్లాప్‌బోర్డులు మరియు ఇన్సులేటింగ్ గ్యాస్ లోపల ఉపయోగించబడవు మరియు ద్వితీయ సర్క్యూట్లో ద్వితీయ ప్లగ్ ఉపయోగించబడదు.
మోడల్: XGN2-12
బ్రాండ్: KEXR
మోడల్: XGN2-12
బ్రాండ్: KEXR

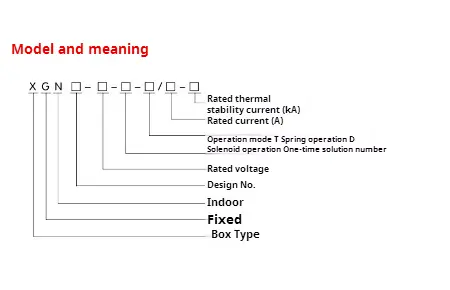

మోడల్ అర్థం
● ప్రధానంగా XGN2-12 బాక్స్ రకం స్థిర మెటల్ క్లోజ్డ్ స్విచ్ పరికరాల సాంకేతిక పారామితులు
|
సంఖ్య |
అంశం |
యూనిట్ |
డేటా |
|
1 |
రేటెడ్ వోల్టేజ్ |
Kv |
3,6,10 |
|
2 |
మాక్స్ ఆపరేటింగ్ వర్క్ వోల్టేజ్ |
Kv |
3.5,8.9,11.5 |
|
3 |
రేటెడ్ కరెంట్ |
A |
5 ~ 3000 |
|
4 |
రేటెడ్ బ్రేక్ కరెంట్ |
ది |
16,20,31.5,40 |
|
5 |
రేట్ షార్ట్-సర్క్యూట్ క్లోజింగ్ కరెంట్ |
ది |
40,50,80,100 |
|
6 |
రేట్ చేసిన షార్ట్-సర్క్యూట్ |
ది |
40,50,80,100 |
|
7 |
రేటెడ్ హీట్ స్థిరమైన క. |
ది |
16,20,31.5,40 |
|
8 |
రేటెడ్ హీట్ స్థిరమైన సమయం |
S |
4 |
|
9 |
ఐపి డిగ్రీ |
|
Ip2x |
|
10 |
బస్సు వ్యవస్థ |
|
సింగిల్ బస్సు లేదా బైపాస్‌తో |
|
11 |
ఆపరేటింగ్ పద్ధతి |
|
విద్యుదయస్కాంత లేదా వసంత శక్తి నిల్వ రకం |
|
12 |
కొలతలు （వెడల్పు*లోతు*ఎత్తు） |
mm |
1100*1200*2650 (1000A క్రింద) |
|
13 |
బరువు |
Kg |
1000 |
◆ నిర్మాణం

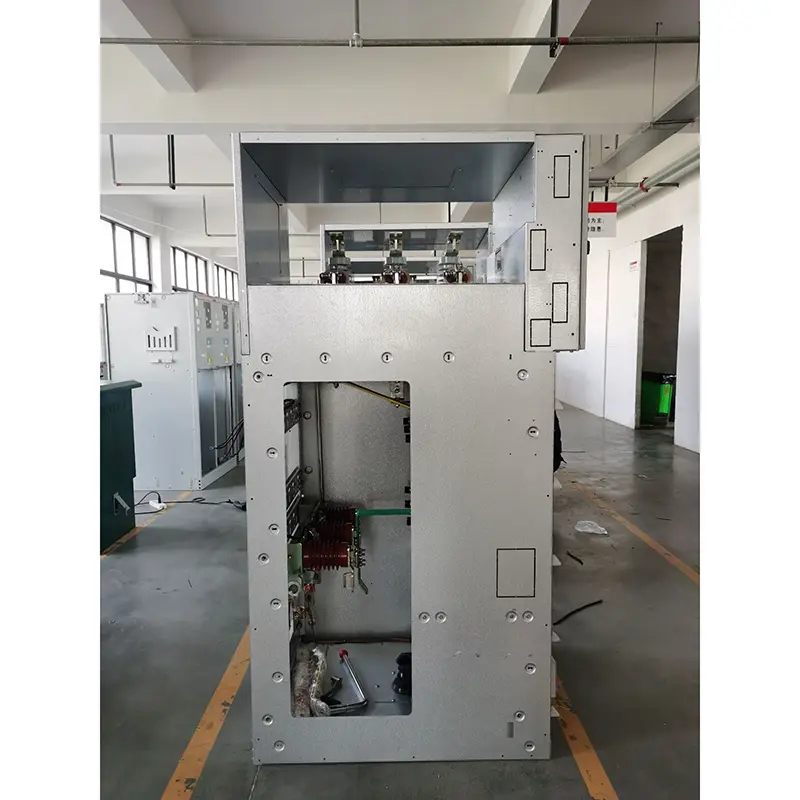

ఈ XGN2-12 బాక్స్ రకం స్థిర మెటల్ క్లోజ్డ్ స్విచ్ పరికరాలు మెటల్ క్లోజ్డ్ బాక్స్ నిర్మాణం, మరియు పరికరాల ఫ్రేమ్ యాంగిల్ స్టీల్ ద్వారా వెల్డింగ్ చేయబడుతుంది. పరికరాలను సర్క్యూట్ బ్రేకర్ గది, బస్సు గది, కేబుల్ రూమ్ మరియు స్టీల్ ప్లేట్ల ద్వారా రిలే రూమ్‌గా విభజించారు మరియు పరికరాలలో ప్రధాన భాగాల ఆపరేషన్ పరిశీలన విండో మరియు ముఖభాగంలో లైటింగ్ దీపం ద్వారా గమనించవచ్చు. పరికరాల యొక్క సాంకేతిక పనితీరును మెరుగుపరచడానికి, ప్రధాన భాగాలు (సర్క్యూట్ బ్రేకర్లు మరియు రోటరీ డిస్‌కనెక్టర్లు వంటివి) పున es రూపకల్పన చేయబడ్డాయి. XGN2-12 బాక్స్ టైప్ ఫిక్స్‌డ్ మెటల్ క్లోజ్డ్ స్విచ్ పరికరాల లేఅవుట్ ప్రకారం, రిలే గదిలో రిలేలను వ్యవస్థాపించవచ్చు, సిగ్నల్ రిలేస్, పరికరాలను సూచిస్తుంది, సిగ్నల్ లైట్లను తలుపు మీద ఇన్‌స్టాల్ చేయవచ్చు మరియు బదిలీ స్విచ్ యొక్క సంస్థాపన మరియు ఆపరేషన్ గది, వెనుక భాగంలో ఉన్న బస్సు గది మరియు దిగువ భాగంలో కేబుల్ గదితో, తద్వారా వినియోగదారులు వైర్లను సౌకర్యవంతంగా కనెక్ట్ చేయవచ్చు. ముందు భాగం సర్క్యూట్ బ్రేకర్ గది, ఇది పరికరాల నిర్వహణకు సౌకర్యవంతంగా ఉంటుంది. మూర్తి 1 మరియు మూర్తి 2 మరియు పరికరాల అంతర్గత విధానం కోసం ఉత్పత్తి మాన్యువల్‌ను చూడండి.

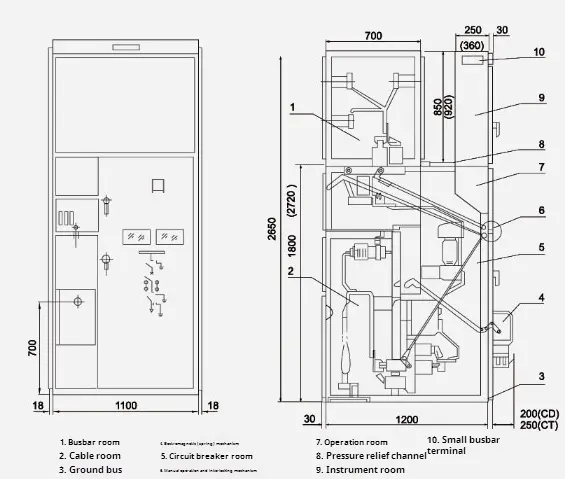

● XGN □ -12/07D అవుట్‌లైన్ డ్రాయింగ్

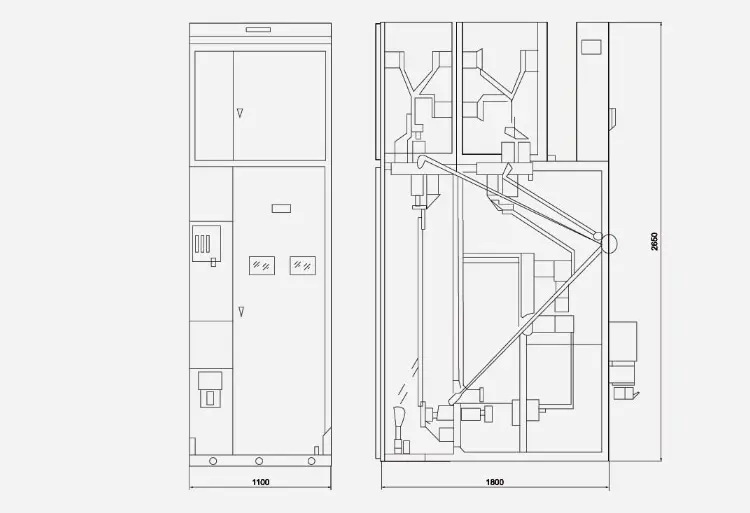

● XGN □ -12 (బైపాస్ కేబుల్ యొక్క అవుట్లెట్) అవుట్‌లైన్ డ్రాయింగ్

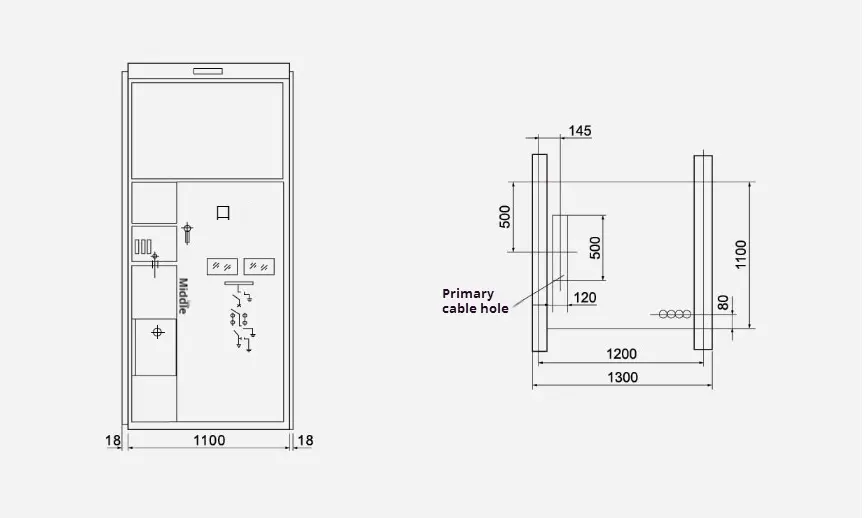

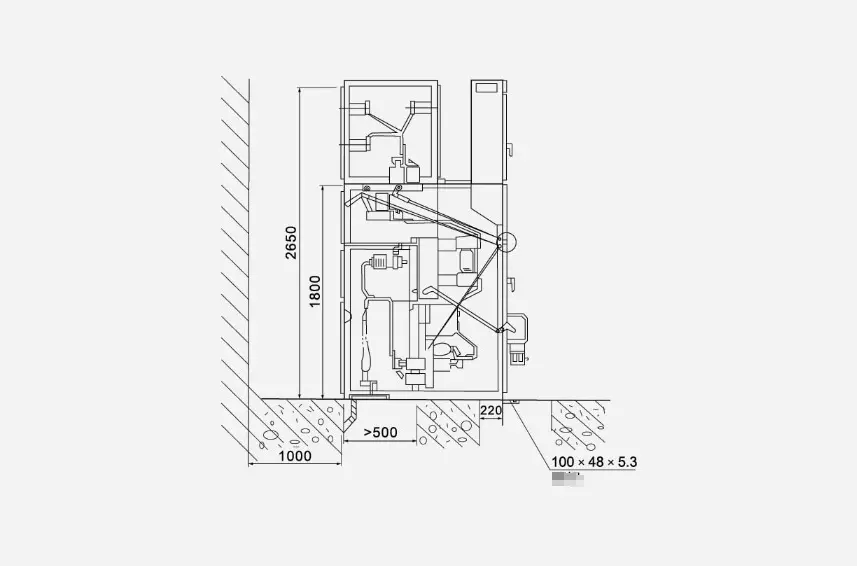

Dimece మొత్తం డైమెన్షన్ ఇన్‌స్టాలేషన్ డ్రాయింగ్
