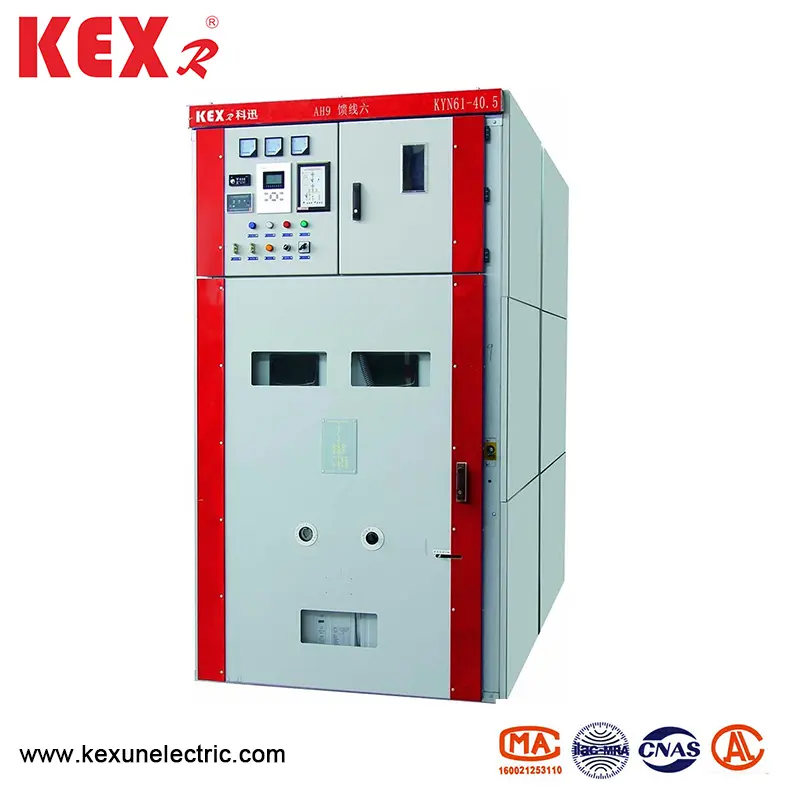

ఆర్మర్-క్లాడ్ షిఫ్టింగ్ స్విచ్ గేర్
చైనాలో ప్రొఫెషనల్ పవర్ ట్రాన్స్మిషన్ మరియు ట్రాన్స్ఫర్మేషన్ ఎక్విప్మెంట్ సరఫరాదారుగా, కెక్సున్ యొక్క KYN61-40.5 టైప్ ఆర్మర్-క్లాడ్ షిఫ్టింగ్ స్విచ్ గేర్ విద్యుత్ ప్లాంట్లు, సబ్‌స్టేషన్లు మరియు పారిశ్రామిక మరియు మైనింగ్ సంస్థలలో విద్యుత్ శక్తిని స్వీకరించడానికి మరియు పంపిణీ చేయడానికి ఉపయోగించవచ్చు మరియు ఇది సర్క్యూట్లను నియంత్రించగలదు, రక్షించగలదు మరియు సర్క్యూట్స్ తరచూ పనిచేసే ఇతర ప్రదేశాలలో కూడా ఉపయోగించవచ్చు.
మోడల్: KYN61-40.5
బ్రాండ్ ： KEXR
మోడల్: KYN61-40.5
బ్రాండ్ ： KEXR
● టెక్టోనిక్ లక్షణాలు
▶ స్విచ్ గేర్ నిర్మాణం సమావేశమైంది, మరియు సర్క్యూట్ బ్రేకర్ హ్యాండ్‌కార్ట్ చేత ఫ్లోర్-మౌంటెడ్
▶ KYN61-40.5 టైప్ ఆర్మర్-క్లాడ్ షిఫ్టింగ్ స్విచ్ గేర్ సరికొత్త మిశ్రమ ఇన్సులేటెడ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్‌తో అమర్చబడి ఉంటుంది, ఇది మంచి ఇంటర్‌ఛేంజిబిలిటీ మరియు సాధారణ పున ment స్థాపన యొక్క లక్షణాలను కలిగి ఉంది
Chand హ్యాండ్‌కార్ట్ ఫ్రేమ్‌లో సీసం స్క్రూ మరియు గింజ ప్రొపల్షన్ మెకానిజంతో అమర్చారు, ఇది హ్యాండ్‌కార్ట్‌ను సులభంగా తరలించగలదు మరియు ప్రొపల్షన్ నిర్మాణాన్ని దెబ్బతీయకుండా దుర్వినియోగాన్ని నిరోధించగలదు
Operations అన్ని కార్యకలాపాలను క్యాబినెట్ తలుపు దగ్గరగా నిర్వహించవచ్చు
స్విచ్, హ్యాండ్‌కార్ట్ మరియు స్విచ్ క్యాబినెట్ తలుపుల మధ్య ఇంటర్‌లాకింగ్ "ఐదు-నివారణ" ఫంక్షన్‌ను తీర్చడానికి తప్పనిసరి మెకానికల్ లాకింగ్ మోడ్‌ను అవలంబిస్తుంది
Cast కేబుల్ గదికి బహుళ కేబుళ్లను కనెక్ట్ చేయడానికి తగినంత స్థలం ఉంది
The క్విక్ గ్రౌండింగ్ స్విచ్ గ్రౌండింగ్ మరియు షార్ట్ సర్క్యూట్ కోసం ఉపయోగించబడుతుంది
▶ షెల్ యొక్క రక్షణ స్థాయి IP3x, మరియు హ్యాండ్‌కార్ట్ తలుపు తెరిచినప్పుడు రక్షణ స్థాయి IP2X
Cur ఆర్మర్-క్లాడ్ షిఫ్టింగ్ స్విచ్ గేర్ GB3906-1991.DL404-1997 కు అనుగుణంగా ఉంటుంది మరియు సూచన కోసం అంతర్జాతీయ IEC-298 ప్రమాణాన్ని అవలంబిస్తుంది.
పర్యావరణ పరిస్థితులు
Temperature పరిసర ఉష్ణోగ్రత యొక్క ఎగువ పరిమితి +40 ℃, మరియు 24 గంటల్లో కొలిచిన సగటు విలువ 35 ℃ మించదు, మరియు తక్కువ పరిమితి IS-15 ℃
▶ ఎత్తు: సముద్ర మట్టానికి 1000 మీ కంటే ఎక్కువ కాదు
▶ సాపేక్ష ఆర్ద్రత: రోజువారీ సగటు విలువ 95%మించకూడదు మరియు నెలవారీ సగటు విలువ 90%మించకూడదు
▶ భూకంప తీవ్రత: 8 డిగ్రీల కంటే ఎక్కువ కాదు
Par నీటి ఆవిరి పీడనం: రోజువారీ సగటు విలువ 2.2kPA మించకూడదు మరియు నెలవారీ సగటు విలువ 90%మించకూడదు.
టెక్నికల్ పారామితి పట్టికలు
◆ వాక్యూమ్ స్విచ్ గేర్
|
సంఖ్య |
అంశం |
యూనిట్ |
డేటా |
|
1 |
రేటెడ్ వోల్టేజ్ |
Kv |
40.5 |
|
2 |
రేటెడ్ కరెంట్ |
A |
1250, 1600, 2000 |
|
3 |
రేటెడ్ ఫ్రీక్వెన్సీ |
Hz |
50 |
|
4 |
రేట్ స్వల్పకాలిక కరెంట్‌ను తట్టుకోండి |
ది |
20,25,31.5 |
|
5 |
రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది |
ది |
50,63,80 |
|
6 |
రేటెడ్ వర్కింగ్ ఫ్రీక్వెన్సీ వోల్టేజ్‌ను తట్టుకుంటుంది |
Kv |
95/1 నిమి |
|
7 |
రేటెడ్ లైటింగ్ ప్రేరణ వోల్టేజ్‌ను తట్టుకుంటుంది |
Kv |
185 |
|
8 |
రేట్ షార్ట్-సర్క్యూట్ శాశ్వత సమయం |
S |
4 |
|
9 |
ఐపి డిగ్రీ |
|
Ip3x |
◆ వాక్యూమ్ సర్క్యూట్ బ్రేకర్
|
సంఖ్య |
అంశం |
యూనిట్ |
డేటా |
|
1 |
రేటెడ్ వోల్టేజ్ |
Kv |
40.5 |
|
2 |
రేటెడ్ ఫ్రీక్వెన్సీ |
Hz |
50 |
|
3 |
రేటెడ్ వర్కింగ్ ఫ్రీక్వెన్సీ వోల్టేజ్‌ను తట్టుకుంటుంది |
Kv |
95/1 నిమి |
|
4 |
రేటెడ్ లైటింగ్ ప్రేరణ వోల్టేజ్‌ను తట్టుకుంటుంది |
Kv |
185 |
|
5 |
రేటెడ్ కరెంట్ |
A |
1250, 1600, 2000 |
|
6 |
రేట్ స్వల్పకాలిక కరెంట్‌ను తట్టుకోండి |
ది |
20,25,31.5 |
|
7 |
రేట్ షార్ట్-సర్క్యూట్ బ్రేక్ కరెంట్ |
ది |
20,25,31.5 |
|
8 |
రేట్ షార్ట్-సర్క్యూట్ శాశ్వత సమయం |
ఎంఎస్ |
30≤t≤60 |
|
9 |
ఐపి డిగ్రీ |
ఎంఎస్ |
50≤t≤100 |
|
10 |
ప్రారంభ సమయం |
ఎంఎస్ |
20 |
|
11 |
ముగింపు సమయం |
ఎంఎస్ |
10000 |
|
12 |
రేట్ షార్ట్-సర్క్యూట్ ప్రస్తుత సమయం విచ్ఛిన్నం |
సమయం |
|
|
13 |
యాంత్రిక జీవితం |
సమయం |
|
◆ స్ప్రింగ్-ఆపరేటెడ్ మెషినరీ
|
అంశం |
|
యూనిట్ |
డేటా |
|
రేటెడ్ ఆపరేటింగ్ వోల్టేజ్ |
బ్రేక్-బ్రేక్ కాయిల్ |
V |
DC220/110 AC220/110 |
|
కాయిల్ మూసివేయడం |
|||
|
రేట్ ఆపరేటింగ్ కరెంట్ |
బ్రేక్-బ్రేక్ కాయిల్ |
A |
0.96 (220 వి) 1.05 (110 వి) |
|
కాయిల్ మూసివేయడం |
|||
|
మోట |
W |
230 |
|
|
మోట్రి |
V |
DC220/110 AC220/110 |
|
|
శక్తి స్టోరాజ్‌టైమ్ |
S |
≤12 |
|

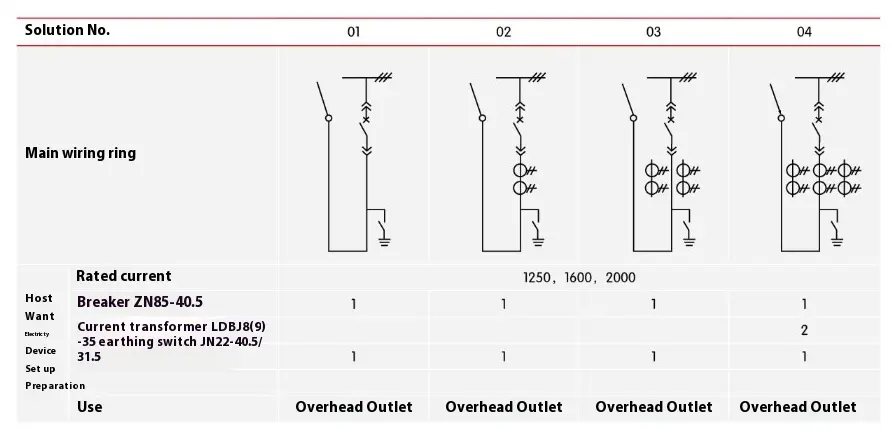

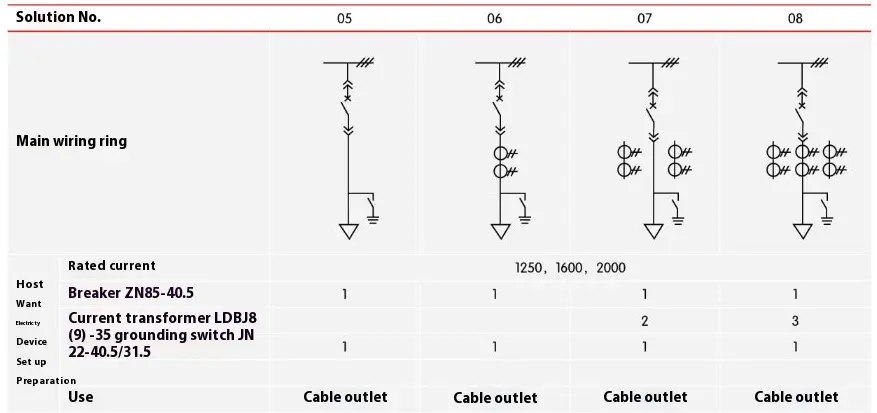

వైరింగ్ పథకాలు
ఆర్మర్-క్లాడ్ షిఫ్టింగ్ స్విచ్ గేర్ కోసం సాధారణంగా ఉపయోగించే 27 సాధారణంగా ఉపయోగించే విలక్షణమైన ప్రాధమిక వైరింగ్ పథకాలు ఉన్నాయి, ఇవి వినియోగదారుల కేబుల్ ఇన్కమింగ్ మరియు అవుట్గోయింగ్ పంక్తుల అవసరాలను తీర్చగలవు, ఓవర్ హెడ్ ఇన్కమింగ్ మరియు అవుట్గోయింగ్ పంక్తులు, కమ్యూనికేషన్ మరియు కొలత, రక్షణ మొదలైనవి మొదలైనవి. ఇప్పటికే ఉన్న పథకాలకు భిన్నమైన ఇతర పథకాలు ఉంటే, దయచేసి తయారీదారుని సంప్రదించండి.

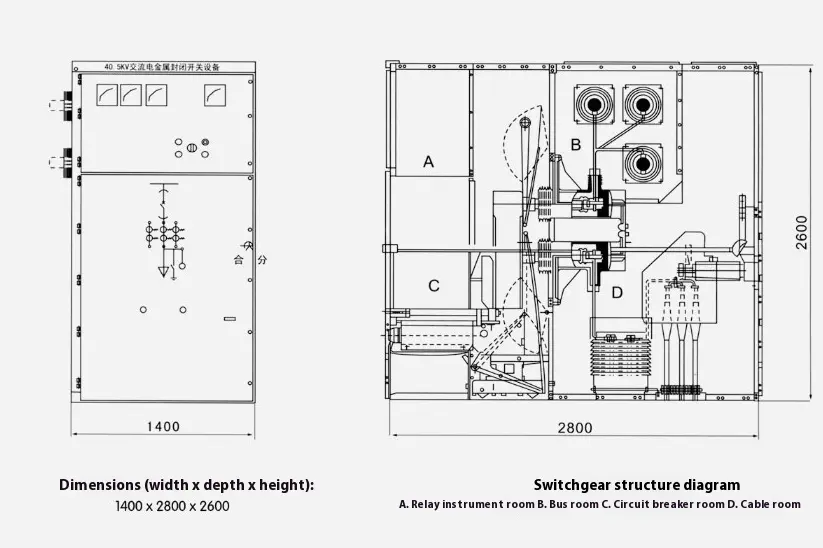

Cur ఆర్మర్-క్లాడ్ షిఫ్టింగ్ స్విచ్ గేర్ యొక్క నిర్మాణ కొలతలు
● స్విచ్ గేర్ ఇన్స్టాలేషన్
KYN61-40.5 యొక్క ఎత్తు ఆర్మర్-క్లాడ్ షిఫ్టింగ్ స్విచ్ గేర్ యొక్క ఎలక్ట్రికల్ రూమ్: ≥ 4500 మిమీ
Cabiet క్యాబినెట్ వెనుక నుండి గోడకు దూరం: ≥ 1500 మిమీ
ఫౌండేషన్ ఫ్రేమ్ యొక్క ఫ్లాట్నెస్: ≤ 1 mm/m
Forst ఫౌండేషన్ యొక్క ఎంబెడెడ్ ఛానల్ స్టీల్ భూమికి 3 మిమీ మించకూడదు
▶ దీనిని బోల్ట్‌లు లేదా వెల్డింగ్ ద్వారా పునాదిపై పరిష్కరించవచ్చు
The స్విచ్ గేర్ యొక్క బరువు సుమారు 1800 కిలోలు
▶ స్విచ్ గేర్ ఆపరేటింగ్ కారిడార్ వెడల్పు (సింగిల్ రో): ≥3000 మిమీ మరియు డబుల్ రో (ముఖం నుండి ముఖం) ≥4000 మిమీ.
ఉత్పత్తి స్థిరత్వం
Line ప్రాధమిక పంక్తి ప్రధాన స్కీమ్ సంఖ్య, సింగిల్ బస్ సిస్టమ్ రేఖాచిత్రం, అమరిక రేఖాచిత్రం మరియు లేఅవుట్ రేఖాచిత్రం
Schick ఎలక్ట్రికల్ స్కీమాటిక్ రేఖాచిత్రం మరియు సెకండరీ సర్క్యూట్ యొక్క టెర్మినల్ అమరిక రేఖాచిత్రం
◆ మోడల్ స్పెసిఫికేషన్ మరియు కవచం-ధరించిన షిఫ్టింగ్ స్విచ్ గేర్ యొక్క విద్యుత్ భాగాల పరిమాణం
Bus ప్రధాన బస్సు మరియు బ్రాంచ్ బస్సు యొక్క లక్షణాలు మరియు పదార్థాలు
Spears విడి భాగాలు మరియు విడి భాగాల పేర్లు మరియు పరిమాణాలు
Counts ప్రత్యేక అవసరాలు ఫ్యాక్టరీతో అంగీకరించబడతాయి
Product ఉత్పత్తి సాంకేతిక పరిజ్ఞానం యొక్క నిరంతర మెరుగుదల కారణంగా, అన్ని డేటా మా ఫ్యాక్టరీ యొక్క సాంకేతిక విభాగం తాజా నిర్ధారణకు లోబడి ఉంటుంది. ఏదైనా మార్పు ఉంటే, నోటీసు ఉండదు.
Instornditions ఆర్డరింగ్ సూచనలు
వైరింగ్ పథకం రేఖాచిత్రం, ప్రయోజనం మరియు సింగిల్-వైర్ సిస్టమ్ రేఖాచిత్రం; రేటెడ్ వోల్టేజ్; రేటెడ్ కరెంట్; రేట్ షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్; విద్యుత్ పంపిణీ గది యొక్క లేఅవుట్ ప్రణాళిక మరియు స్విచ్ గేర్ యొక్క అమరిక మరియు ఆకృతీకరణ ప్రణాళిక మొదలైనవి.
ఇన్కమింగ్ మరియు అవుట్గోయింగ్ కేబుల్స్ యొక్క స్పెసిఫికేషన్లను సూచించండి
స్విచ్ గేర్ మరియు ఇతర లాకింగ్ మరియు ఆటోమేటిక్ పరికరాల నియంత్రణ, కొలత మరియు రక్షణ విధుల కోసం అవసరాలు.
◆ మోడల్, స్విచ్ గేర్‌లో ప్రధాన విద్యుత్ భాగాల స్పెసిఫికేషన్ మరియు పరిమాణం. స్విచ్ గేర్ లేదా ఇన్కమింగ్ క్యాబినెట్ల మధ్య బస్ బ్రిడ్జ్ కనెక్షన్ అవసరమైతే, బస్సు వంతెన యొక్క రేటెడ్ కరెంట్ మోసే సామర్థ్యం, బస్సు వంతెన మరియు భూమి నుండి ఎత్తు వంటి నిర్దిష్ట డేటా అందించబడుతుంది
Ar ఆర్మర్-క్లాడ్ షిఫ్టింగ్ స్విచ్ గేర్ ప్రత్యేక వాతావరణంలో ఉపయోగించినప్పుడు, ఆర్డరింగ్ చేసేటప్పుడు ఇది వివరంగా పేర్కొనాలి.
ప్రత్యేక అవసరాలు.
స్విచ్ గేర్ ఇన్స్టాలేషన్ ఫౌండేషన్ యొక్క స్కీమాటిక్ రేఖాచిత్రం
