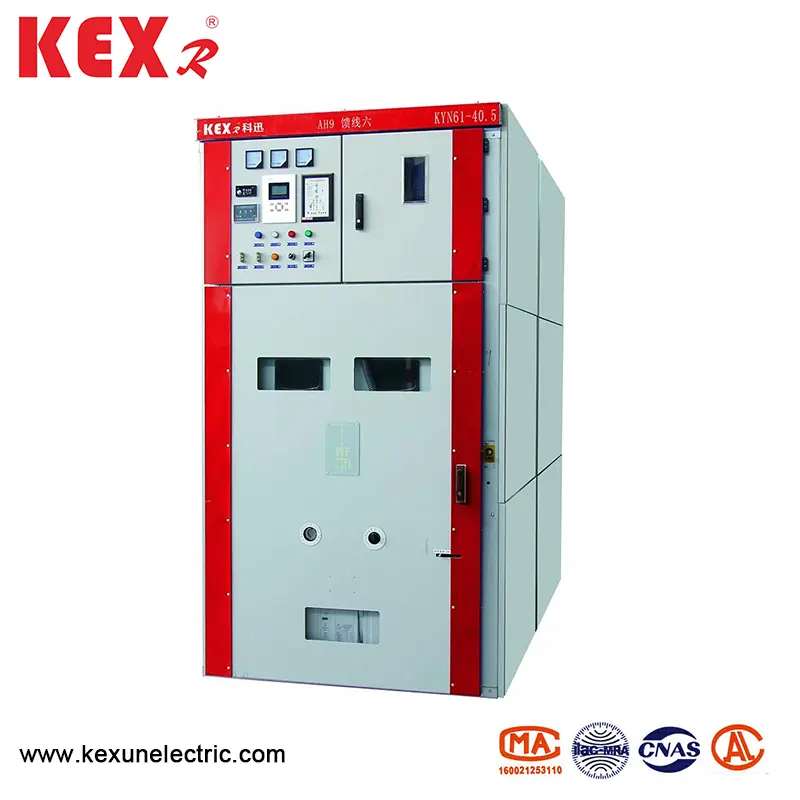

ఆర్మర్-ధరించిన షిఫ్టింగ్ స్విచ్ పరికరాలు
KYN61-40.5, ప్రత్యేకంగా చైనా సరఫరాదారులో కెక్సున్ చేత ఉత్పత్తి చేయబడినది, ఇది కవచ-ధరించిన షిఫ్టింగ్ స్విచ్ పరికరాలు, ఇది 40.5KV వోల్టేజ్ స్థాయితో మీడియం మరియు అధిక వోల్టేజ్ విద్యుత్ వ్యవస్థలకు అనుకూలంగా ఉంటుంది మరియు ప్రధానంగా సబ్‌స్టేషన్లు, పారిశ్రామిక మరియు మైనింగ్ సంస్థలు మరియు కొత్త శక్తి క్షేత్రాల విద్యుత్ పంపిణీలో ఉపయోగించబడుతుంది. మీడియం వోల్టేజ్ పరికరాలతో పోలిస్తే, ఆర్మర్-క్లాడ్ షిఫ్టింగ్ స్విచ్ పరికరాలు పెద్ద వాల్యూమ్ మరియు బలమైన ఇన్సులేషన్ యొక్క లక్షణాలను కలిగి ఉన్నాయి.
మోడల్: KYN61-40.5
బ్రాండ్ ： KEXR
మోడల్: KYN61-40.5
బ్రాండ్ ： KEXR
సారాంశం
KYN61-40.5 ఆర్మర్-క్లాడ్ షిఫ్టింగ్ స్విచ్ ఎక్విప్మెంట్ (ఇకపై పరికరాలుగా సూచించబడుతుంది) అనేది మూడు-దశల AC 50Hz మరియు 40.5kV రేటెడ్ వోల్టేజ్ కలిగిన పూర్తి ఇండోర్ పంపిణీ పరికరం. విద్యుత్ శక్తిని, సబ్‌స్టేషన్ మరియు పారిశ్రామిక మరియు మైనింగ్ సంస్థలుగా విద్యుత్ శక్తిని స్వీకరించడానికి మరియు పంపిణీ చేయడానికి, ఇది సర్క్యూట్‌లను నియంత్రించవచ్చు, రక్షించగలదు మరియు గుర్తించగలదు మరియు తరచూ కార్యకలాపాలు ఉన్న ప్రదేశాలలో కూడా ఉపయోగించవచ్చు. ఈ స్విచ్ పరికరాలు GB/T11022-1999, GB3906-2006 మరియు DL404-1997 కు అనుగుణంగా ఉంటాయి.
KYN61-40.5 యొక్క ప్రతి భాగానికి సాంకేతిక పారామితులు టైప్ ఆర్మర్-క్లాడ్ షిఫ్టింగ్ స్విచ్ పరికరాలు
◆ వాక్యూమ్ స్విచ్ గేర్
|
సంఖ్య |
అంశం |
యూనిట్ |
డేటా |
|
1 |
రేటెడ్ వోల్టేజ్ |
Kv |
40.5 |
|
2 |
రేటెడ్ కరెంట్ |
A |
1250, 1600, 2000 |
|
3 |
రేటెడ్ ఫ్రీక్వెన్సీ |
Hz |
50 |
|
4 |
రేట్ స్వల్పకాలిక కరెంట్‌ను తట్టుకోండి |
ది |
20,25,31.5 |
|
5 |
రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది |
ది |
50,63,80 |
|
6 |
రేటెడ్ వర్కింగ్ ఫ్రీక్వెన్సీ వోల్టేజ్‌ను తట్టుకుంటుంది |
Kv |
95/1 నిమి |
|
7 |
రేటెడ్ లైటింగ్ ప్రేరణ వోల్టేజ్‌ను తట్టుకుంటుంది |
Kv |
185 |
|
8 |
రేట్ షార్ట్-సర్క్యూట్ శాశ్వత సమయం |
S |
4 |
|
9 |
ఐపి డిగ్రీ |
|
Ip3x |
◆ వాక్యూమ్ సర్క్యూట్ బ్రేకర్
|
సంఖ్య |
అంశం |
యూనిట్ |
డేటా |
|
1 |
రేటెడ్ వోల్టేజ్ |
Kv |
40.5 |
|
2 |
రేటెడ్ ఫ్రీక్వెన్సీ |
Hz |
50 |
|
3 |
రేటెడ్ వర్కింగ్ ఫ్రీక్వెన్సీ వోల్టేజ్‌ను తట్టుకుంటుంది |
Kv |
95/1 నిమి |
|
4 |
రేటెడ్ లైటింగ్ ప్రేరణ వోల్టేజ్‌ను తట్టుకుంటుంది |
Kv |
185 |
|
5 |
రేటెడ్ కరెంట్ |
A |
1250, 1600, 2000 |
|
6 |
రేట్ స్వల్పకాలిక కరెంట్‌ను తట్టుకోండి |
ది |
20,25,31.5 |
|
7 |
రేట్ షార్ట్-సర్క్యూట్ బ్రేక్ కరెంట్ |
ది |
20,25,31.5 |
|
8 |
రేట్ షార్ట్-సర్క్యూట్ శాశ్వత సమయం |
ఎంఎస్ |
30≤t≤60 |
|
9 |
ఐపి డిగ్రీ |
ఎంఎస్ |
50≤t≤100 |
|
10 |
ప్రారంభ సమయం |
ఎంఎస్ |
20 |
|
11 |
ముగింపు సమయం |
ఎంఎస్ |
10000 |
|
12 |
రేట్ షార్ట్-సర్క్యూట్ ప్రస్తుత సమయం విచ్ఛిన్నం |
సమయం |
|
|
13 |
యాంత్రిక జీవితం |
సమయం |
|
◆ స్ప్రింగ్-ఆపరేటెడ్ మెషినరీ
|
అంశం |
|
యూనిట్ |
డేటా |
|
రేటెడ్ ఆపరేటింగ్ వోల్టేజ్ |
బ్రేక్-బ్రేక్ కాయిల్ |
V |
DC220/110 AC220/110 |
|
కాయిల్ మూసివేయడం |
|||
|
రేట్ ఆపరేటింగ్ కరెంట్ |
బ్రేక్-బ్రేక్ కాయిల్ |
A |
0.96 (220 వి) 1.05 (110 వి) |
|
కాయిల్ మూసివేయడం |
|||
|
మోట |
W |
230 |
|
|
మోట్రి |
V |
DC220/110 AC220/110 |
|
|
శక్తి స్టోరాజ్‌టైమ్ |
S |
≤12 |
|
KYN61-40.5 యొక్క నిర్మాణ లక్షణాలు ఆర్మర్-క్లాడ్ షిఫ్టింగ్ స్విచ్ పరికరాలు రకం
స్విచ్ పరికరాలు GB3906-1991 మరియు IEC298 లలో సాయుధ మెటల్ పరివేష్టిత పరికరాల ప్రమాణం ప్రకారం రూపొందించబడ్డాయి. మొత్తం పరికరాలు రెండు భాగాలను కలిగి ఉంటాయి: పరికరాలు మరియు డ్రా చేయదగిన భాగం (హ్యాండ్‌కార్ట్). పరికరాల నిర్మాణం సమావేశమై బోల్ట్‌లతో కలిపి ఉంటుంది. స్విచ్ పరికరాల లోపలి భాగాన్ని సర్క్యూట్ బ్రేకర్ రూమ్, మెయిన్ బస్ రూమ్, కేబుల్ రూమ్ మరియు రిలే ఇన్స్ట్రుమెంట్ రూమ్ మెటల్ విభజన ద్వారా విభజించారు. షెల్ యొక్క రక్షణ స్థాయి IP3X కి చేరుకుంటుంది, మరియు కంపార్ట్మెంట్ల మధ్య రక్షణ స్థాయి IP2X, మరియు అన్ని లోహ నిర్మాణ సభ్యులు విశ్వసనీయంగా గ్రౌన్దేడ్ అవుతారు. ప్రధాన లూప్ సిస్టమ్ యొక్క ప్రతి కంపార్ట్మెంట్ స్వతంత్ర ఎగ్జాస్ట్ కోసం ప్రెజర్ రిలీజ్ ఛానెల్‌ను కలిగి ఉంటుంది.
◆ షెల్ మరియు విభజన
కవచం ధరించిన షిఫ్టింగ్ స్విచ్ పరికరాల షెల్ మరియు విభజన CNC మెషిన్ టూల్స్ ద్వారా ప్రాసెస్ చేయబడిన మరియు వంగి ఉన్న తరువాత కోల్డ్-రోల్డ్ స్టీల్ ప్లేట్ చేత బోల్ట్ చేయబడతాయి. అందువల్ల, సమావేశమైన పరికరాలు నిర్మాణాత్మక కొలతల యొక్క ఏకరూపతను నిర్ధారించగలవు. ఆర్మర్-క్లాడ్ షిఫ్టింగ్ స్విచ్ పరికరాలను సర్క్యూట్ బ్రేకర్ రూమ్, మెయిన్ బస్ రూమ్, కేబుల్ రూమ్ మరియు రిలే ఇన్స్ట్రుమెంట్ రూమ్ గా విభజించారు మరియు ప్రతి భాగం గ్రౌన్దేడ్ మెటల్ విభజన ద్వారా వేరు చేయబడుతుంది.
◆ హ్యాండ్‌కార్ట్
హ్యాండ్‌కార్ట్‌ను సర్క్యూట్ బ్రేకర్ హ్యాండ్‌కార్ట్, వోల్టేజ్ ట్రాన్స్ఫార్మర్ హ్యాండ్‌కార్ట్, మీటరింగ్ హ్యాండ్‌కార్ట్, ఐసోలేషన్ హ్యాండ్‌కార్ట్ మొదలైనవిగా విభజించవచ్చు. అన్ని రకాల హ్యాండ్‌కార్ట్ ఒకే ఆకారం మరియు పరిమాణాన్ని కలిగి ఉంటుంది మరియు అదే ఉద్దేశ్యంతో హ్యాండ్‌కార్ట్‌లు పరస్పరం మార్చుకోగలవు. హ్యాండ్‌కార్ట్ ఒక పరీక్ష/ఐసోలేషన్ స్థానం మరియు పరికరాలలో పని స్థానం కలిగి ఉంది, మరియు ప్రతి స్థానం ఇంటర్‌లాకింగ్ పరికరంతో అమర్చబడి ఉంటుంది, ఇది పైన పేర్కొన్న రెండు స్థానాల్లో ఉన్నప్పుడు హ్యాండ్‌కార్ట్ సాధారణంగా కదలలేదని నిర్ధారించుకోండి.
సర్క్యూట్ బ్రేకర్ కంపార్ట్మెంట్
హ్యాండ్‌కార్ట్ తరలించడానికి సర్క్యూట్ బ్రేకర్ కంపార్ట్‌మెంట్‌లో ఒక నిర్దిష్ట ట్రాక్ ఇన్‌స్టాల్ చేయబడింది. సర్క్యూట్ బ్రేకర్ పరీక్ష స్థానం మరియు పని స్థానం మధ్య కదిలినప్పుడు, ఐసోలేషన్ వాల్వ్ స్వయంచాలకంగా తెరుచుకుంటుంది లేదా మూసివేస్తుంది, ఇది సిబ్బంది చార్జ్డ్ బాడీని తాకదని నిర్ధారిస్తుంది. హ్యాండ్‌కార్ట్‌ను పరికరాల తలుపు మూసివేయడంతో ఆపరేట్ చేయవచ్చు మరియు పరికరాలలో హ్యాండ్‌కార్ట్ యొక్క స్థానం పరిశీలన విండో ద్వారా చూడవచ్చు మరియు అదే సమయంలో, హ్యాండ్‌కార్ట్‌లో ఏదైనా క్రియాత్మక సంకేతాలను చూడవచ్చు.
◆ బస్ కంపార్ట్మెంట్
ప్రధాన బస్సు ఒక కవచం ధరించిన షిఫ్టింగ్ స్విచ్ పరికరాల నుండి మరొక కవచం-ధరించిన షిఫ్టింగ్ స్విచ్ పరికరాలకు దారితీస్తుంది మరియు బ్రాంచ్ చిన్న బస్సులు మరియు స్టాటిక్ కాంటాక్ట్ బాక్సుల ద్వారా పరిష్కరించబడుతుంది మరియు ప్రక్కనే ఉన్న పరికరాల సైడ్ ప్లేట్లను దాటినప్పుడు బస్ స్లీవ్ల ద్వారా పరిష్కరించబడుతుంది. అన్ని బస్సులు మిశ్రమ ఇన్సులేషన్‌ను అవలంబిస్తాయి.
◆ కేబుల్ కంపార్ట్మెంట్
పిటి, గ్రౌండింగ్ స్విచ్, మెరుపు అరెస్టర్ మరియు బహుళ కేబుళ్లను కేబుల్ గదిలో వ్యవస్థాపించవచ్చు.
◆ రిలే రూమ్
ఇండోర్ బోర్డ్ మరియు రిలే యొక్క ప్యానెల్ నియంత్రణ మరియు రక్షణ భాగాలు, మీటరింగ్ మరియు ప్రదర్శన సాధనాలు మరియు ప్రత్యక్ష పర్యవేక్షణ సూచికలు వంటి ద్వితీయ భాగాలను కలిగి ఉంటుంది.

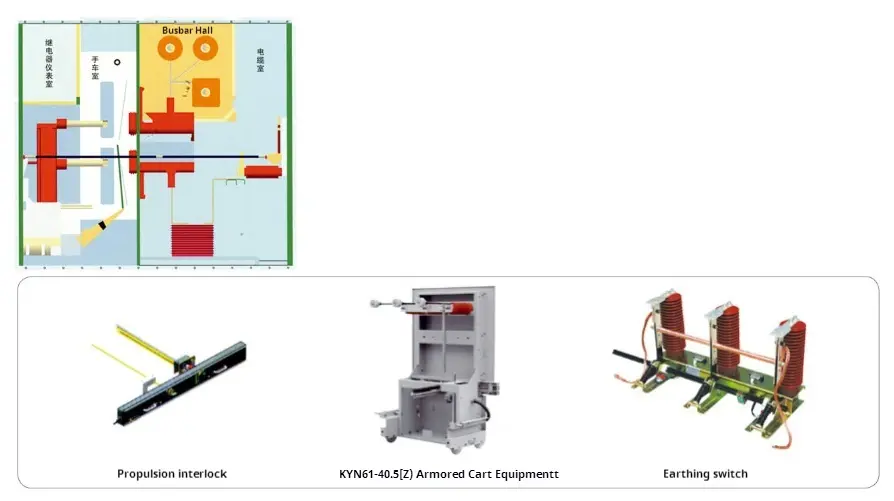

Inter ఇంటర్‌లాకింగ్ పరికరం
ఆర్మర్-క్లాడ్ షిఫ్టింగ్ స్విచ్ పరికరాలు నమ్మదగిన ఇంటర్‌లాకింగ్ పరికరాన్ని కలిగి ఉన్నాయి, ఇది ఆపరేటర్లు మరియు పరికరాల భద్రతను సమర్థవంతంగా నిర్ధారిస్తుంది;
గ్రౌండింగ్ స్విచ్ ఆఫ్ పొజిషన్‌లో ఉన్నప్పుడు, హ్యాండ్‌కార్ట్ పరీక్ష/ఐసోలేషన్ స్థానం నుండి పని స్థానానికి మాత్రమే వెళ్ళగలదు; మరియు వెనుక తలుపు తెరవబడదు, తద్వారా విద్యుదీకరించిన విరామంలోకి తప్పుగా ప్రవేశించడం నిరోధిస్తుంది. హ్యాండ్‌కార్ట్ పూర్తిగా పరికరాల నుండి బయటకు తీసినప్పుడు, లేదా హ్యాండ్‌కార్ట్ పరికరాలలో పరీక్ష/ఐసోలేషన్ స్థానంలో ఉన్నప్పుడు మరియు ఎర్తింగ్ స్విచ్ ఇంటర్‌లాక్ చేసి అన్‌లాక్ చేయబడినప్పుడు, ఎర్తింగ్ స్విచ్ మూసివేయబడుతుంది. హ్యాండ్‌కార్ట్ పని స్థితిలో ఉన్నప్పుడు, గ్రౌండింగ్ స్విచ్ మూసివేయబడదు. ఇది గ్రౌండింగ్ స్విచ్‌ను పొరపాటున స్విచ్ ఆన్ చేయకుండా నిరోధిస్తుంది మరియు గ్రౌండింగ్ స్విచ్ క్లోజ్డ్ పొజిషన్‌లో ఉన్నప్పుడు హ్యాండ్‌కార్ట్ పని స్థానానికి వెళ్లకుండా నిరోధిస్తుంది. సర్క్యూట్ బ్రేకర్ హ్యాండ్‌కార్ట్ పరీక్ష/ఐసోలేషన్ స్థానం లేదా పని స్థితిలో ఉన్నప్పుడు మాత్రమే సర్క్యూట్ బ్రేకర్‌ను ఆపరేట్ చేయవచ్చు; అంతేకాకుండా, సర్క్యూట్ బ్రేకర్ మూసివేయబడిన తరువాత, హ్యాండ్‌కార్ట్ కదలదు, ఇది లైవ్ లోడ్‌ను పొరపాటున నెట్టడం మరియు లాగడం నుండి నిరోధిస్తుంది. పరికరాల మధ్య ఎలక్ట్రికల్ ఇంటర్‌లాకింగ్ వ్యవస్థాపించవచ్చు.
◆ ఎర్తింగ్ పరికరం
కేబుల్ గదిలో, 6 × 50 మిమీ 2 గ్రౌండింగ్ బస్ బార్ ఉంది, ఇది ప్రక్కనే ఉన్న పరికరాల గుండా వెళుతుంది మరియు పరికరాలతో మంచి సంబంధాలు కలిగిస్తుంది.

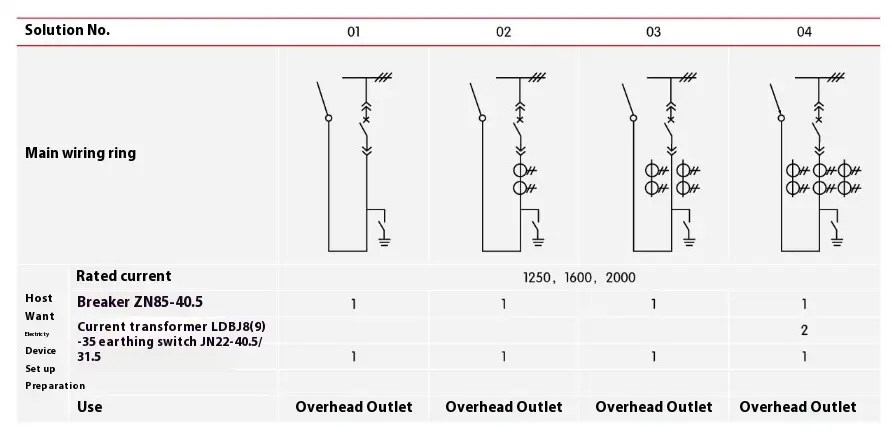

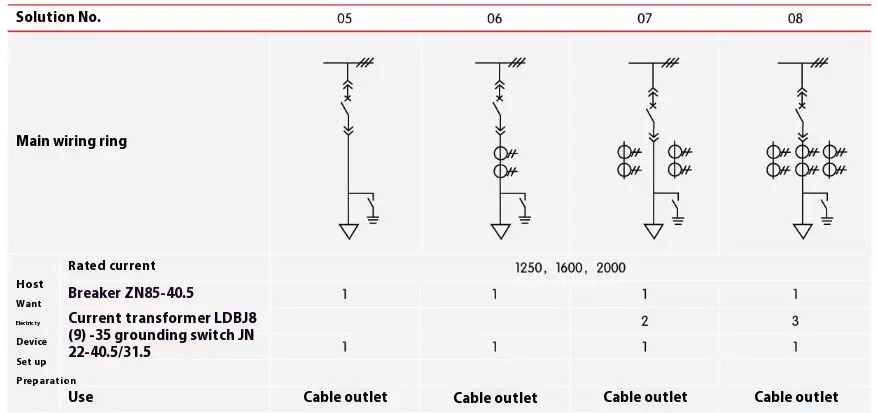

వైరింగ్ పథకం
కవచం-ధరించిన షిఫ్టింగ్ స్విచ్ పరికరాల కోసం సాధారణంగా ఉపయోగించే 27 సాధారణంగా ఉపయోగించే విలక్షణమైన ప్రాధమిక వైరింగ్ పథకాలు ఉన్నాయి, ఇవి వినియోగదారుల కేబుల్ ఇన్కమింగ్ మరియు అవుట్గోయింగ్ పంక్తుల అవసరాలను తీర్చగలవు, ఓవర్ హెడ్ ఇన్కమింగ్ మరియు అవుట్గోయింగ్ పంక్తులు, కమ్యూనికేషన్ మరియు కొలత, రక్షణ మొదలైనవి మొదలైనవి. ఇప్పటికే ఉన్న పథకాలకు భిన్నమైన ఇతర పథకాలు ఉంటే, దయచేసి తయారీదారుని సంప్రదించండి.

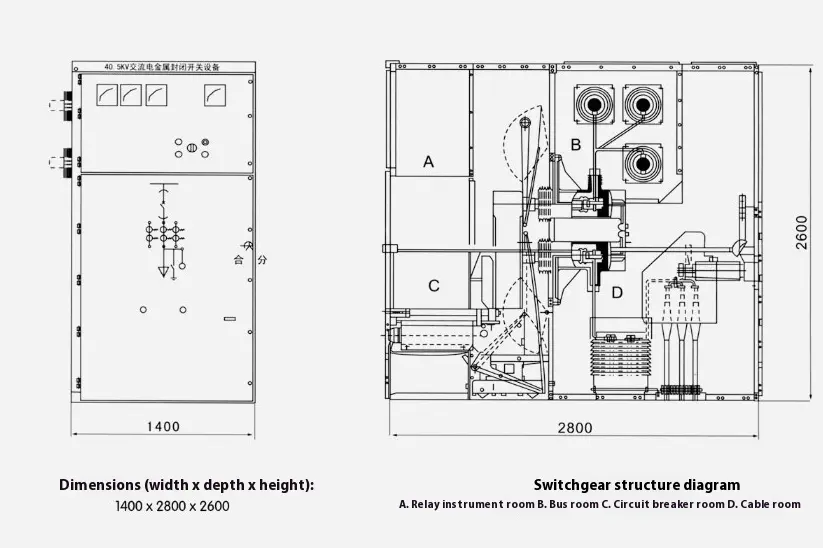

Cur ఆర్మర్-ధరించిన షిఫ్టింగ్ స్విచ్ పరికరాల నిర్మాణ కొలతలు మరియు స్కీమాటిక్ రేఖాచిత్రం
