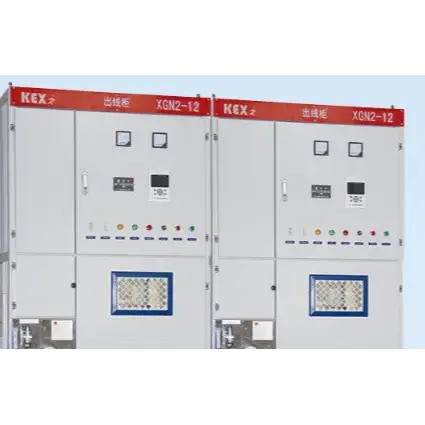

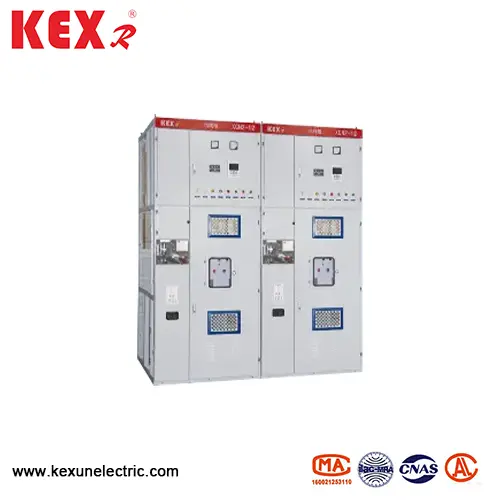

బాక్స్ రకం స్థిర మెటల్ క్లోజ్డ్ స్విచ్ గేర్
కెక్సున్ చైనాలో ప్రసిద్ధ విద్యుత్ ప్రసారం మరియు పరివర్తన పరికరాల తయారీదారు, మరియు దాని XGN2-12 టైప్ బాక్స్ టైప్ ఫిక్స్‌డ్ మెటల్ క్లోజ్డ్ స్విచ్ గేర్ 3-10kV సింగిల్ బస్సు మరియు బైపాస్ సిస్టమ్‌తో సింగిల్ బస్సులో విద్యుత్ శక్తిని స్వీకరించడానికి మరియు పంపిణీ చేయడానికి అధిక-వోల్టేజ్ పరికరాల పూర్తి సమితిగా ఉపయోగించబడుతుంది. ఉత్పత్తి యొక్క అన్ని సూచికలు GB 3906 "3-35KV AC మెటల్ పరివేష్టిత స్విచ్", IEC298 సాంకేతిక ప్రమాణం మరియు "ఐదు నివారణలు" యొక్క అవసరాలను తీర్చాయి.
మోడల్: XGN2-12
బ్రాండ్ ： KEXR
మోడల్: XGN2-12
బ్రాండ్ ： KEXR
Conditions షరతులను ఉపయోగించడం
▶ XGN2-12 టైప్ బాక్స్ టైప్ యొక్క పరిసర ఉష్ణోగ్రత స్థిర మెటల్ క్లోజ్డ్ స్విచ్ గేర్ ఉండాలి
-25 ~ 40 ℃ (ఇండోర్)
▶ ఎత్తు: 1000 మీ
Daily రోజువారీ సగటు సాపేక్ష ఆర్ద్రత 95%కంటే ఎక్కువ కాదు, మరియు నెలవారీ సగటు సాపేక్ష ఆర్ద్రత 90%కంటే ఎక్కువ కాదు
The భూకంపం పరిమాణం 8 మించకూడదు
▶ XGN2-12 టైప్ బాక్స్ రకం స్థిర మెటల్ క్లోజ్డ్ స్విచ్ గేర్ అగ్ని, పేలుడు, తీవ్రమైన కాలుష్యం, రసాయన తుప్పు మరియు హింసాత్మక కంపనం లేని ప్రదేశంలో వ్యవస్థాపించబడుతుంది.
సాంకేతిక పరామితి
|
సంఖ్య |
అంశం |
యూనిట్ |
డేటా |
|
1 |
రేటెడ్ వోల్టేజ్ |
Kv |
3,6,10 |
|
2 |
మాక్స్ ఆపరేటింగ్ వర్క్ వోల్టేజ్ |
Kv |
3.5,8.9,11.5 |
|
3 |
రేటెడ్ కరెంట్ |
A |
5 ~ 3000 |
|
4 |
రేటెడ్ బ్రేక్ కరెంట్ |
ది |
16,20,31.5,40 |
|
5 |
రేట్ షార్ట్-సర్క్యూట్ క్లోజింగ్ కరెంట్ |
ది |
40,50,80,100 |
|
6 |
రేట్ చేసిన షార్ట్-సర్క్యూట్ |
ది |
40,50,80,100 |
|
7 |
రేటెడ్ హీట్ స్థిరమైన క. |
ది |
16,20,31.5,40 |
|
8 |
రేటెడ్ హీట్ స్థిరమైన సమయం |
S |
4 |
|
9 |
ఐపి డిగ్రీ |
|
Ip2x |
|
10 |
బస్సు వ్యవస్థ |
|
సింగిల్ బస్సు లేదా బైపాస్‌తో |
|
11 |
ఆపరేటింగ్ పద్ధతి |
|
విద్యుదయస్కాంత లేదా వసంత శక్తి నిల్వ రకం |
|
12 |
కొలతలు （వెడల్పు*లోతు*ఎత్తు） |
mm |
1100*1200*2650 (1000A క్రింద) |
|
13 |
బరువు |
Kg |
1000 |
◆ యాంటీ-ఎర్రర్ పరికరం
"ఐదు నివారణలు" యొక్క పనితీరు ఏమిటంటే, సర్క్యూట్ బ్రేకర్‌ను విభజించకుండా మరియు పొరపాటున మూసివేయకుండా నిరోధించడం; ఆన్-లోడ్ దుర్వినియోగం మరియు ఐసోలేటింగ్ స్విచ్ యొక్క దుర్వినియోగాన్ని నిరోధించండి; గ్రౌండింగ్ స్విచ్ ఛార్జ్ అయినప్పుడు మూసివేయకుండా నిరోధించండి; గ్రౌండింగ్ స్విచ్ మూసివేయబడినప్పుడు దాన్ని ఆన్ చేయకుండా నిరోధించండి; ఛార్జ్ చేసిన విరామంలో పొరపాటున ప్రవేశించకుండా నిరోధించండి.
ఈ XGN2-12 టైప్ బాక్స్ టైప్ ఫిక్స్‌డ్ మెటల్ క్లోజ్డ్ స్విచ్ గేర్ తప్పనిసరి మెకానికల్ లాకింగ్ మోడ్‌ను అవలంబిస్తుంది, మరియు లాకింగ్ పరికరం మద్దతు, డిస్క్, ప్యానెల్, లాకింగ్ ప్లేట్, హ్యాండిల్, కనెక్ట్ రాడ్ మొదలైన ప్రధాన భాగాలతో కూడి ఉంటుంది, ఇది విశ్వసనీయ పనితీరు, పూర్తి విధులు, సరళమైన నిర్మాణం మరియు అనుకూలమైన ఆపరేషన్ యొక్క లక్షణాలను కలిగి ఉంది, తద్వారా "కేవలం ఐదు పూర్వీకులు" సాధించాయి.
Red సర్క్యూట్ బ్రేకర్ విభజించకుండా మరియు పొరపాటున మూసివేయబడకుండా నిరోధించడానికి రెడ్ మరియు గ్రీన్ ఫ్లాప్‌తో కంట్రోల్ స్విచ్ (KW స్విచ్) సర్క్యూట్ బ్రేకర్ పథకంలో ఉపయోగించబడుతుంది
Circ సర్క్యూట్ బ్రేకర్ నిజంగా విరిగిన తర్వాత మాత్రమే చిన్న హ్యాండిల్‌ను "వర్కింగ్" స్థానం నుండి తీసివేసి "బ్రేకింగ్ అండ్ లాకింగ్" స్థానానికి మార్చవచ్చు; ఐసోలేటింగ్ స్విచ్ తెరవడం మరియు మూసివేయడం; 7-లోడ్ డిస్‌కనెక్టింగ్ స్విచ్‌ను తెరవడం మరియు మూసివేయడం నుండి నిరోధించండి. లాకింగ్ మరియు యాంటీ-లాకింగ్ యొక్క రివర్సిబిలిటీ డబుల్ యాంటీ-మిసోపరేషన్ ఫంక్షన్లను కలిగి ఉంది, అనగా, చిన్న హ్యాండిల్ "బ్రేకింగ్ లాకింగ్" స్థానంలో ఉన్నప్పుడు, ఎగువ మరియు దిగువ డిస్కనెక్టర్లను మాత్రమే ఆన్ మరియు ఆఫ్ చేయవచ్చు, కానీ సర్క్యూట్ బ్రేకర్‌ను ఆన్ మరియు ఆఫ్ చేయలేము, తద్వారా సర్క్యూట్ బ్రేకర్ యొక్క దుష్ప్రవర్తనను నివారించవచ్చు
Circ సర్క్యూట్ బ్రేకర్ మరియు ఎగువ మరియు దిగువ డిస్‌కనెక్టర్లు క్లోజ్డ్ స్థితిలో ఉన్నప్పుడు, మరియు చిన్న హ్యాండిల్ "వర్కింగ్" స్థితిలో ఉన్నప్పుడు, ముందు మరియు వెనుక క్యాబినెట్ తలుపులు తెరవబడవు, తద్వారా వాటిని పొరపాటున ప్రత్యక్ష విరామంలోకి ప్రవేశించకుండా
And ఎగువ మరియు దిగువ డిస్‌కనెక్టర్లు తెరవబడనప్పుడు, గ్రౌండింగ్ స్విచ్ మూసివేయబడదు మరియు చిన్న హ్యాండిల్‌ను "బ్రేకింగ్ అండ్ లాకింగ్" స్థానం నుండి "నిర్వహణ" స్థానానికి మార్చలేము, ఇది గ్రౌండింగ్ వైర్ విద్యుత్తుతో వేలాడదీయకుండా నిరోధించగలదు
▶ ఎర్తింగ్ స్విచ్ తెరవకపోతే, ఎగువ మరియు దిగువ డిస్‌కనెక్టర్లు మూసివేయబడవు, ఇది ఎగువ మరియు దిగువ డిస్కనెక్టర్లను మూసివేయకుండా ఎర్తింగ్ వైర్‌ను నిరోధించవచ్చు.

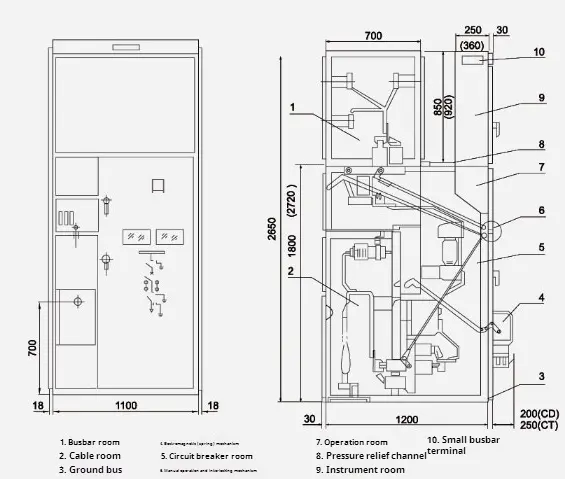

● XGN □ -12/07D అవుట్‌లైన్ డ్రాయింగ్

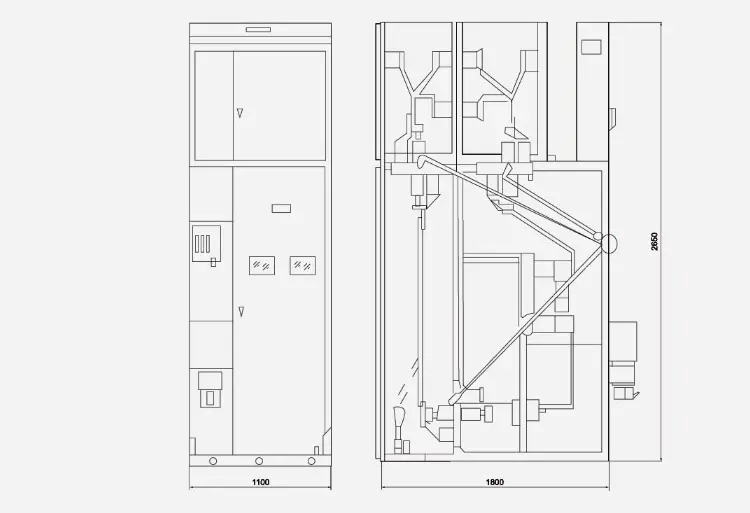

● XGN □ -12 (బైపాస్ కేబుల్ యొక్క అవుట్‌లెట్) అవుట్‌లైన్ డ్రాయింగ్

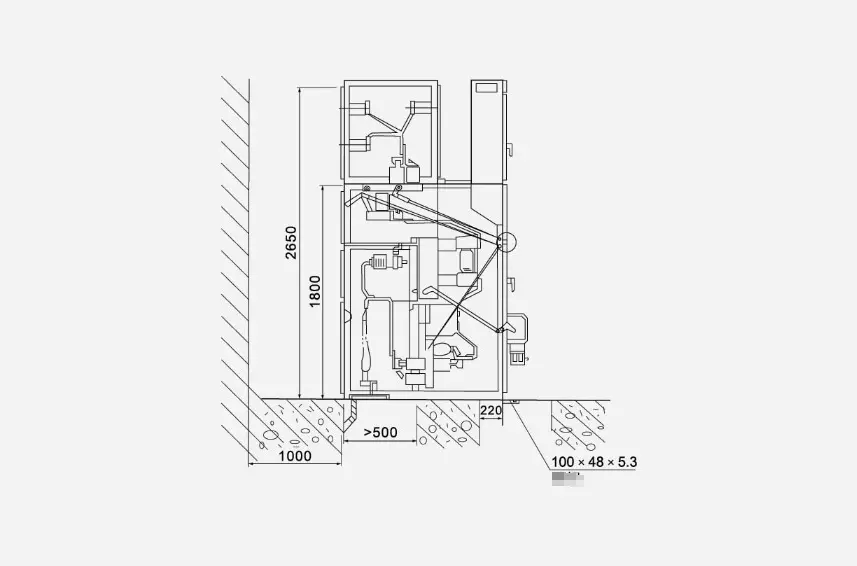

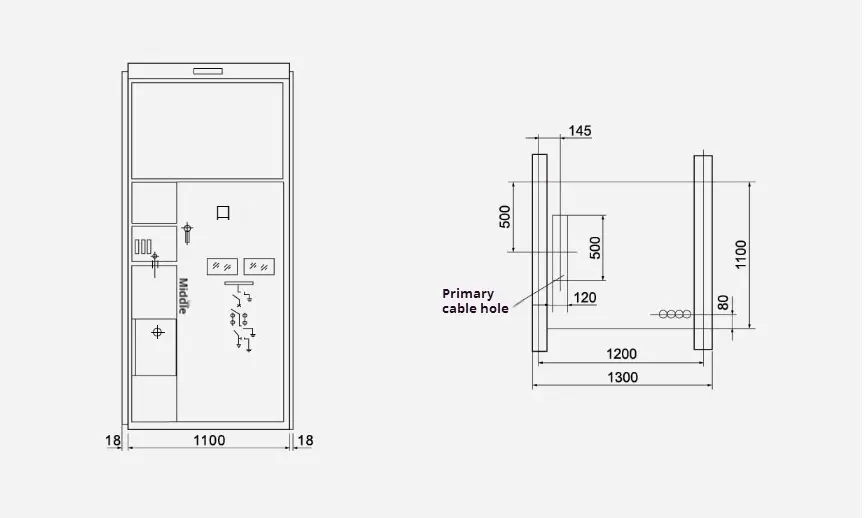

Dimection మొత్తం డైమెన్షన్ ఇన్స్టాలేషన్ డ్రాయింగ్
