HV స్విచ్ గేర్

Conditions షరతులను ఉపయోగించడం

▶ గాలి ఉష్ణోగ్రత: -10 ~ 40 ℃;

▶ ఎత్తు: 1000 మీ కంటే తక్కువ

▶ తేమ: సాపేక్ష ఆర్ద్రత: రోజువారీ సగటు 95%కన్నా తక్కువ, మరియు నెలవారీ సగటు 90%కంటే ఎక్కువ కాదు

Saver నీటి ఆవిరి పీడనం: రోజువారీ సగటు విలువ 2.2kPa కన్నా ఎక్కువ కాదు, మరియు నెలవారీ సగటు విలువ 1.8kPA కంటే ఎక్కువ కాదు; ఉష్ణోగ్రత అకస్మాత్తుగా పడిపోయినప్పుడు, కండెన్సేషన్ సంభవించవచ్చు, కాలుష్యంతో పాటు. ఈ ఉత్పత్తి సాధారణ పరిస్థితుల కంటే తీవ్రంగా ఉన్న ఈ క్రింది రెండు పర్యావరణ పరిస్థితులకు అనుకూలంగా ఉంటుంది:

(1) సంగ్రహణ తరచుగా ఉండదు (సగటున నెలకు రెండుసార్లు కంటే ఎక్కువ కాదు) మరియు ఇది కొద్దిగా కలుషితం అవుతుంది;

(2). సాధారణంగా, సంగ్రహణ లేదు (సగటున సంవత్సరానికి రెండు రెట్లు ఎక్కువ కాదు), ఇది తీవ్రంగా కలుషితం అవుతుంది

▶ HV స్విచ్ గేర్ అగ్ని మరియు పేలుడు ప్రమాదం లేని కఠినమైన ప్రదేశాలకు అనుకూలంగా ఉంటుంది మరియు లోహాలను క్షీణించడానికి మరియు ఇన్సులేషన్‌ను నాశనం చేయడానికి తీవ్రమైన కాలుష్యం సరిపోతుంది

▶ KYN28-12 రకం HV స్విచ్ గేర్ హింసాత్మక కంపనం లేని ప్రదేశాలకు అనుకూలంగా ఉంటుంది, గడ్డలు మరియు నిలువు వంపు 80 మించవు.

గమనిక:

(1) HV స్విచ్ గేర్ -30 at వద్ద నిల్వ మరియు రవాణాను అనుమతిస్తుంది

. ఎత్తు 2000 మీ. మించనప్పుడు, తక్కువ-వోల్టేజ్ సహాయక పరికరాల కోసం ఎటువంటి చర్యలు తీసుకోబడవు;

(3) వాస్తవ వినియోగ పరిస్థితులు పై వాటికి భిన్నంగా ఉన్నప్పుడు, అది వినియోగదారు మరియు తయారీదారు ఇద్దరూ చర్చలు జరుపుతారు.

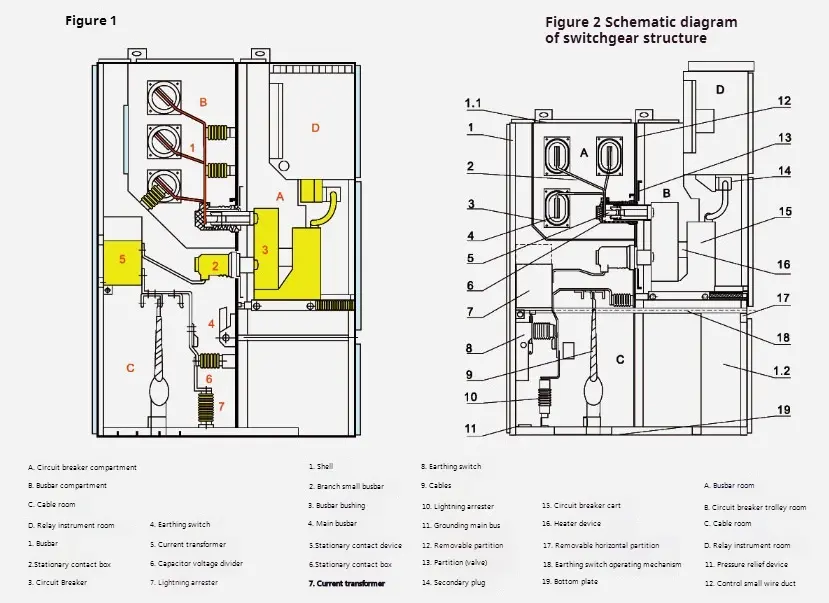

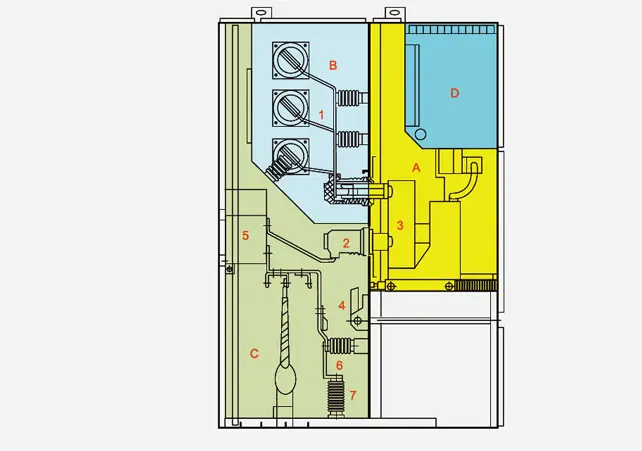

HV స్విచ్ గేర్ రెండు భాగాలను కలిగి ఉంటుంది: స్థిర క్యాబినెట్ బాడీ మరియు డ్రా చేయదగిన భాగం (సంక్షిప్తంగా హ్యాండ్‌కార్ట్) (HV స్విచ్ గేర్ నిర్మాణం యొక్క స్కీమాటిక్ రేఖాచిత్రం కోసం ఫిగర్ చూడండి). స్విచ్ గేర్ట్ యొక్క క్యాబినెట్ బాడీ యొక్క షెల్ మరియు ప్రతి ఫంక్షనల్ యూనిట్ యొక్క క్లాప్‌బోర్డులు అల్యూమినియం-జింక్ కోటెడ్ స్టీల్ ప్లేట్ల ద్వారా బోల్ట్ చేయబడతాయి. స్విచ్ గేర్ షెల్ యొక్క రక్షణ స్థాయి IP4x కి చేరుకుంటుంది, మరియు ప్రతి కంపార్ట్మెంట్ విభజన బోర్డు మరియు సర్క్యూట్ బ్రేకర్ తలుపు యొక్క రక్షణ స్థాయి అది తెరిచినప్పుడు P2X. KYN28-12 రకం HV స్విచ్ గేర్ VS1, ZN 12V వాక్యూమ్ సర్క్యూట్ బ్రేకర్ హ్యాండ్‌కార్ట్ మరియు VD4 వాక్యూమ్ సర్క్యూట్ బ్రేకర్ హ్యాండ్‌కార్ట్ మరియు ABB కంపెనీ నిర్మించిన VC వాక్యూమ్ కాంటాక్టర్‌తో అమర్చవచ్చు. స్విచ్ గేర్ను డబుల్ క్యాబినెట్లలో వ్యవస్థాపించవచ్చు, అనగా బ్యాక్-టు-బ్యాక్ అమరికలో. స్విచ్ క్యాబినెట్ యొక్క సంస్థాపన మరియు డీబగ్గింగ్ ముందు భాగంలో నిర్వహించవచ్చు, కాబట్టి స్విచ్ క్యాబినెట్ గోడకు వ్యతిరేకంగా వ్యవస్థాపించవచ్చు. గోడకు వ్యతిరేకంగా వ్యవస్థాపించడం యొక్క అతిపెద్ద ప్రయోజనం నేల స్థలాన్ని ఆదా చేయడం. అదనంగా, HV స్విచ్ గేర్ గోడ లేకుండా వ్యవస్థాపించవచ్చు, అనగా డబుల్ సైడెడ్ మెయింటెనెన్స్ రకం. రెండింటి యొక్క అంతర్గత నిర్మాణ లేఅవుట్ అస్థిరంగా ఉంటుంది మరియు దాని ప్రయోజనం అనుకూలమైన నిర్వహణ.

◆ HV స్విచ్ గేర్ నిర్మాణం

D కిన్ 28-12 టైప్ హెచ్‌వి స్విచ్ గేర్ యొక్క అవలోకనం

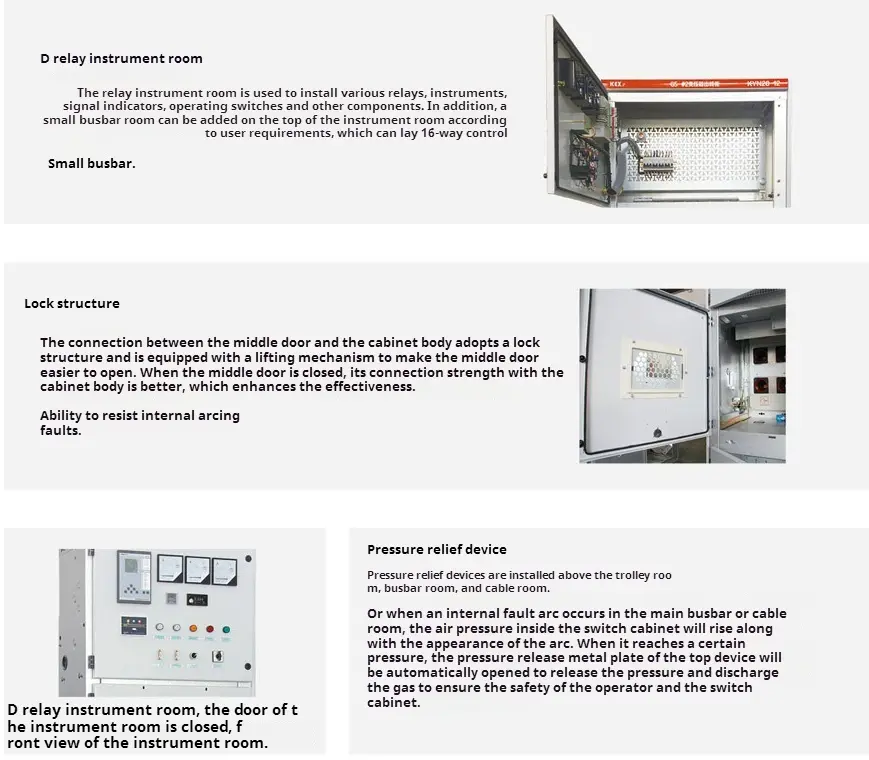

క్యాబినెట్ షెల్ మరియు హెచ్‌వి స్విచ్ గేర్ యొక్క విభజన అల్యూమినియం-జింక్ పూతతో కూడిన స్టీల్ ప్లేట్లు లేదా సిఎన్‌సి మెషిన్ టూల్స్ ద్వారా ప్రాసెస్ చేయబడిన మరియు వంగి ఉన్న తర్వాత బోల్ట్ చేయబడినవి, మరియు సమావేశమైన స్విచ్ క్యాబినెట్ ఏకరూపతను పరిమాణంలో నిర్వహించగలదు. అల్యూమినియం-జింక్ కోటెడ్ స్టీల్ ప్లేట్ అదే స్టీల్ ప్లేట్ కంటే బలమైన యాంటీ-తుప్పు మరియు యాంటీ-ఆక్సీకరణ ప్రభావాలను మరియు అధిక యాంత్రిక బలాన్ని కలిగి ఉంది. HV స్విచ్ గేర్ యొక్క లోపలి భాగం 1 గా విభజించబడింది. హ్యాండ్‌కార్ట్ రూమ్ 2. బస్ రూమ్ 3. కేబుల్ రూమ్ 4. రిలే ఇన్స్ట్రుమెంట్ రూమ్, మరియు ప్రతి యూనిట్ యొక్క షెల్ స్వతంత్ర గ్రౌండింగ్ కలిగి ఉంటుంది. స్విచ్ గేర్ యొక్క తలుపులు ఎలెక్ట్రోస్టాటిక్ ప్లాస్టిక్‌తో స్ప్రే చేయబడతాయి, వాటి ఉపరితలాలు ప్రభావ నిరోధకత, తుప్పు నిరోధకత మరియు అందమైన రూపం యొక్క ప్రయోజనాలను కలిగి ఉంటాయి (వినియోగదారులచే రంగును అనుకూలీకరించవచ్చు).

◆ షెల్ మరియు విభజన

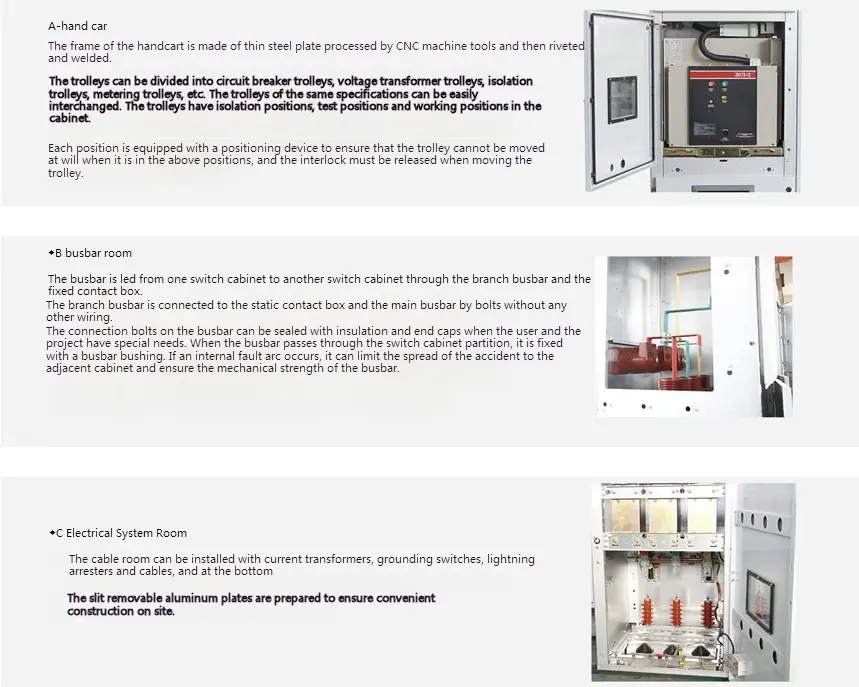

KYN28-12 రకం HV స్విచ్ గేర్ యొక్క షెల్ మరియు విభజన అధిక-నాణ్యత దిగుమతి చేసుకున్న అల్యూమినియం-పూతతో కూడిన జింక్ స్టీల్ ప్లేట్లతో తయారు చేయబడ్డాయి, ఇవి CNC యంత్ర సాధనాల ద్వారా వంగి ఉన్న తరువాత బోల్ట్ చేయబడతాయి, కాబట్టి సమావేశమైన HV స్విచ్ గేర్ పరిమాణంలో ఏకరూపతను నిర్వహించగలదు. ఇది బలమైన తుప్పు నిరోధకత మరియు ఆక్సీకరణ నిరోధకతను కలిగి ఉంది మరియు అదే స్టీల్ ప్లేట్ కంటే ఎక్కువ యాంత్రిక బలాన్ని కలిగి ఉంటుంది. HV స్విచ్ గేర్ను హ్యాండ్‌కార్ట్ రూమ్ (సర్క్యూట్ బ్రేకర్ కంపార్ట్మెంట్), బస్ రూమ్, కేబుల్ రూమ్ మరియు రిలే ఇన్స్ట్రుమెంట్ రూమ్ (తక్కువ వోల్టేజ్ రూమ్) విభజన ద్వారా విభజించారు. ప్రతి యూనిట్ యొక్క షెల్ స్వతంత్రంగా గ్రౌన్దేడ్ అవుతుంది.

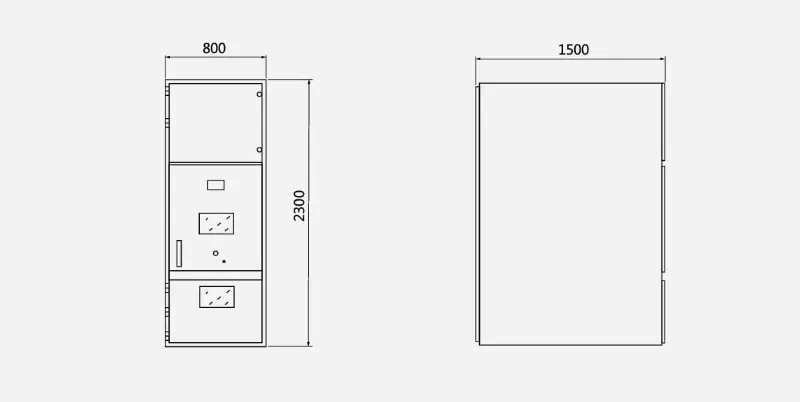

HV HV స్విచ్ గేర్ యొక్క రూపురేఖల కొలతలు ఇబ్బందికరంగా ఉంటాయి
